| उत्पत्ति के प्लेस: | शीआन, शानक्सी, चीन |
| ब्रांड नाम: | XZH TEST |
| प्रमाणन: | ISO,CE |
| मॉडल संख्या: | एक्सएचएमआर-2500 |

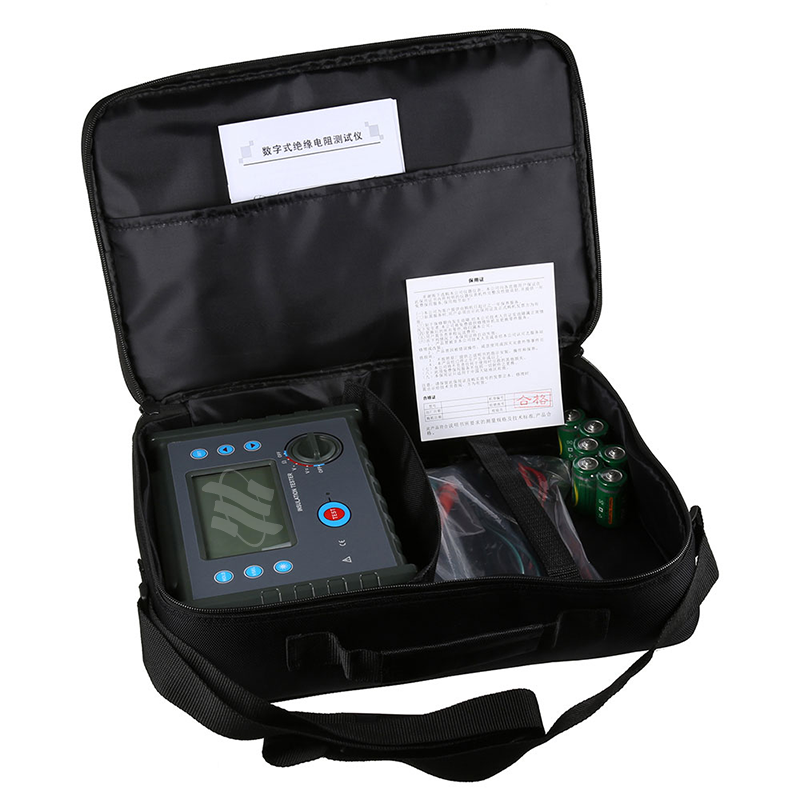

इन्सुलेशन प्रतिरोध परीक्षक (इसे मेगोहॉममीटर, उच्च वोल्टेज इन्सुलेशन प्रतिरोध परीक्षक आदि के नाम से भी जाना जाता है) इन्सुलेशन प्रतिरोध को मापने के लिए प्रयोग किया जाता है।
| माप फ़ंक्शन | माप सीमा | सटीकता | संकल्प |
|---|---|---|---|
| डीसी वोल्टेज | डीसी ०.०.०.१००. | ±1.5% rdg ±3 dgt | 0.1V |
| एसी वोल्टेज | एसी 0.0V 750V | ±1.5% rdg ±3 dgt | 0.1V |
| कार्य | इन्सुलेशन प्रतिरोध परीक्षण, वोल्टेज परीक्षण, डीसी करंट परीक्षण, क्षमता परीक्षण |
| संदर्भ शर्तें | 23°C ± 5°C, < 75% आरएच |
| नामित वोल्टेज | 100V, 250V, 500V, 1000V, 2500V, 5000V |
| इन्सुलेशन प्रतिरोध सीमा | 00.01 MΩ 10 TΩ |
| नामित वोल्टेज | 250V, 500V, 1000V, 2500V, 5000V, 10 kV |
| इन्सुलेशन प्रतिरोध सीमा | 0.01 एमओएच 35 टीओएच रिज़ॉल्यूशन 0.01 एमओएच |
| नामित वोल्टेज | 500V, 1000V, 2500V, 5000V, 10 kV, 15 kV |
| इन्सुलेशन प्रतिरोध सीमा | 0.01 एमओएच 50 टीओएच रिज़ॉल्यूशन 0.01 एमओएच |
| माप वोल्टेज (V) | नामित वोल्टेज × (1 ±10%) |
| डीसी वोल्टेज रेंज | 0 ¥ 1000V. संकल्पः 0.1V |
| एसी वोल्टेज रेंज | 0 ¥ 750V. संकल्पः 0.1V |
| डीसी करंट | 0.1 एनए ∙ 6 एमए |
| क्षमता | 10 एनएफ ∙ 50 माइक्रोन एफ |
| आउटपुट शॉर्ट सर्किट करंट | ≥6 mA @ 15 kV |
| अवशोषण अनुपात (डीएआर) और ध्रुवीकरण सूचकांक (पीआई) माप | समर्थित |
| विद्युत आपूर्ति | 12.6V रिचार्जेबल लिथियम बैटरी |
| बैकलाइट | समर्थित नियंत्रित ग्रे-व्हाइट स्क्रीन बैकलाइट, कमजोर रोशनी वाले वातावरण में उपयोग के लिए उपयुक्त है। |
| प्रदर्शन मोड | ग्रे-व्हाइट स्क्रीन बैकलाइट के साथ 4 अंकों का अति-बड़ा एलसीडी डिस्प्ले। |
इन्सुलेशन प्रतिरोध मापने के लिए एक वोल्टेज जनरेटर का उपयोग एक वोल्टेज V उत्पन्न करने के लिए किया जाता है, जो प्रतिरोध के माध्यम से लागू किया जाता है। प्रतिरोध के माध्यम से बहने वाले वर्तमान I को मापकर,ग्राउंड रेजिस्टेंस वैल्यू R को सूत्र R = V/I का उपयोग करके गणना की जाती है.
सुरक्षा सावधानियांः
किसी भी परिस्थिति में इस उपकरण का प्रयोग करते समय सुरक्षा पर विशेष ध्यान दिया जाना चाहिए।
इस उपकरण को आईईसी 61010 सुरक्षा विनिर्देशों के अनुसार डिजाइन, निर्मित और परीक्षण किया गया है।
किसी भी परिस्थिति में इस उपकरण का प्रयोग करते समय सुरक्षा पर विशेष ध्यान दिया जाना चाहिए।
माप के दौरान, उपकरण के निकट उच्च आवृत्ति सिग्नल जनरेटरों का उपयोग न करें, जैसे मोबाइल फोन, क्योंकि इससे माप त्रुटियां हो सकती हैं।
उपकरण के आवरण पर लगे लेबल पर लिखे गए पाठ और प्रतीकों पर विशेष ध्यान दें।
उपयोग से पहले, यह सत्यापित करें कि उपकरण और इसकी सहायक उपकरण अच्छी स्थिति में हैं; विशेष रूप से, सुनिश्चित करें कि उपकरण और परीक्षण के तारों पर इन्सुलेशन बरकरार है,बिना खुले कंडक्टरों या टूटी तारों के, माप करने से पहले।
माप प्रक्रिया के दौरान, खुले कंडक्टरों या वर्तमान में परीक्षण किए जा रहे सर्किट को छूने से पूरी तरह बचें।
सुनिश्चित करें कि परीक्षण के तारों के कनेक्शन प्लग यंत्र के संबंधित बंदरगाहों में मजबूती से लगाए गए हैं।
ज्वलनशील वातावरण में माप न करें, क्योंकि ऑपरेशन के दौरान उत्पन्न चिंगारी विस्फोट को ट्रिगर कर सकती है।
यदि उपकरण के आवरण या परीक्षण के तार क्षतिग्रस्त हो जाते हैं, तो उपकरण के उपयोग के दौरान आंतरिक धातु घटकों को उजागर करते हुए, तुरंत काम करना बंद कर दें।
उच्च तापमान, उच्च आर्द्रता, संघनक या प्रत्यक्ष सूर्य के प्रकाश से प्रभावित वातावरण में उपकरण को लंबे समय तक न छोड़ें और न ही संग्रहीत करें।
उपकरण की बैटरी बदलने के समय यह सुनिश्चित करें कि परीक्षण के तारों को इकाई से डिस्कनेक्ट किया गया है और उपकरण बंद है।
यदि उपकरण पर "कम बैटरी वोल्टेज" का प्रतीक दिखाई देता है, तो यूनिट को तुरंत रिचार्ज करें; ऐसा न करने से माप में गलतियां हो सकती हैं।
माप के दौरान चार्जिंग या डाटा ट्रांसमिशन करने से पूरी तरह बचें।
