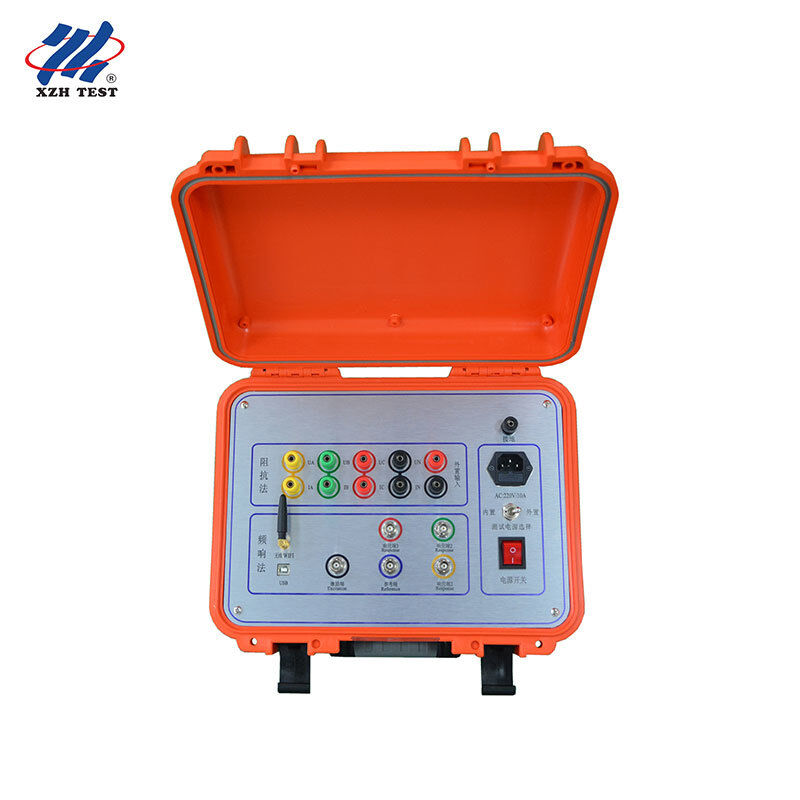

ट्रांसफार्मर घुमावदार विरूपण प्रतिबाधा परीक्षक 63kV-500kV FRA प्रतिक्रिया विधि XHBX1502

XHBX1502 ट्रांसफार्मर के आंतरिक वाइंडिंग की विशेषता वाले मापदंडों को मापता है, और आवृत्ति प्रतिक्रिया विश्लेषण (FRA) विधि का उपयोग करता है — — एक गैर-विनाशकारी आंतरिक दोष परीक्षण तकनीक — — ट्रांसफार्मर के आंतरिक दोषों का सटीक निदान करने के लिए। यह 63kV ~ 500kV पावर ट्रांसफार्मर के आंतरिक संरचना दोषों के परीक्षण के लिए उपयुक्त है।

ट्रांसफार्मर के डिजाइन और निर्माण पूरा होने के बाद, इसके सर्किट और आंतरिक संरचना तय हो जाती है, इसलिए प्रत्येक सर्किट की आवृत्ति प्रतिक्रिया भी तदनुसार तय हो जाती है, और तीन-चरणों के बीच तुलनीयता बनी रहती है। हालांकि, परीक्षण प्रक्रिया के दौरान इंटर-टर्न या इंटर-फेज शॉर्ट सर्किट, परिवहन के दौरान प्रभाव, और शॉर्ट सर्किट और दोष की स्थिति के तहत विद्युत चुम्बकीय बल वाइंडिंग वितरण गुणांक को बदलने का कारण बन सकते हैं, जिससे मूल आवृत्ति प्रतिक्रिया (आयाम परिवर्तन और अनुनाद बिंदु शिफ्ट) बदल जाती है। इन प्रतिक्रिया परिवर्तनों को मापना — — आयाम, आवृत्ति रेंज और परिवर्तन प्रवृत्ति सहित — — परीक्षण कर्मियों को वाइंडिंग विकृति की डिग्री निर्धारित करने और यह निर्धारित करने में मदद कर सकता है कि ट्रांसफार्मर गंभीर रूप से क्षतिग्रस्त है या बड़े रखरखाव की आवश्यकता है।

यह उपकरण एक लैपटॉप और एक एकल-चिप माइक्रोप्रोसेसर-आधारित उच्च-सटीकता माप प्रणाली से बना है। यह कॉम्पैक्ट है, संचालित करने में आसान है, और केवल उपयोगकर्ता पुस्तिका पढ़ने या थोड़े प्रशिक्षण के साथ उपयोग किया जा सकता है।

XHBX1502 ट्रांसफार्मर वाइंडिंग विकृति परीक्षण के लिए चीन विद्युत शक्ति मानकों द्वारा निर्धारित दो विधियों का समर्थन करता है:

स्वचालित विश्लेषण प्रणाली रिपोर्ट तीन-चरण समानता (बहुत अच्छा, अच्छा, खराब, बहुत खराब) और ऊर्ध्वाधर समान-चरण वाइंडिंग स्थिति (सामान्य वाइंडिंग, मामूली विकृति, मध्यम विकृति, गंभीर विकृति), और परिणामों को वर्ड दस्तावेज़ के रूप में आउटपुट कर सकती है।

प्रतिरोध विधि तीन-चरण कनेक्शन और एकल-चरण माप का उपयोग करती है: केवल निम्न-वोल्टेज साइड को शॉर्ट-सर्किट करें, उच्च-वोल्टेज साइड को एक साथ तीन चरणों से कनेक्ट करें, और एक माप स्वचालित रूप से प्रत्येक चरण के शॉर्ट-सर्किट प्रतिरोध की गणना कर सकता है। यह उपकरण आंतरिक 220V बिजली की आपूर्ति या बाहरी बिजली की आपूर्ति का उपयोग कर सकता है।

उपयोगकर्ता पुस्तिका में उद्धृत चीन विद्युत शक्ति नियमों के अनुसार, निम्नलिखित परिस्थितियों में वाइंडिंग विकृति परीक्षण करने की सिफारिश की जाती है:

XHBX1502 के लक्षित उपयोगकर्ता वे दल हैं जो बड़े पावर ट्रांसफार्मर की आंतरिक स्थिति के मूल्यांकन के लिए जिम्मेदार हैं:

यह यूएसबी इंटरफ़ेस के माध्यम से लैपटॉप द्वारा संचालित किया जा सकता है, स्वचालित रूप से तीन-चरण विश्लेषण करता है और वर्ड रिपोर्ट आउटपुट करता है, विशेष रूप से ऑन-साइट और फ़ैक्टरी उपयोग के लिए डिज़ाइन किया गया है — — केवल ट्रांसफार्मर कनेक्शन बस को हटाने की आवश्यकता है, कोई उठाने या अलग करने की आवश्यकता नहीं है।
