सर्किट ब्रेकरों के लिए टॉप-ओपनिंग स्विच परीक्षक

उत्पाद अवलोकन

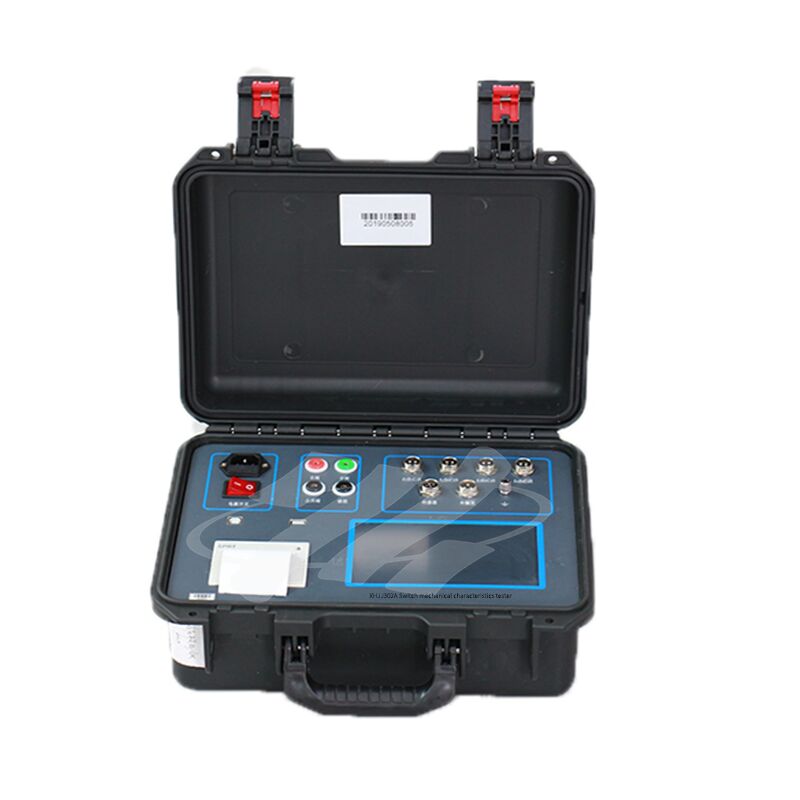

XHJJ302A हाई-वोल्टेज स्विच कॉम्प्रिहेंसिव टेस्टर स्विच के यांत्रिक विशेषता मापदंडों को मापने के लिए एक उपकरण है। यह न केवल वैक्यूम स्विच गति माप के लिए उपयुक्त है, बल्कि अन्य हाई-वोल्टेज सर्किट ब्रेकर्स (तेल, SF6 स्विच, आदि), कॉन्टैक्टर्स और रिले टाइमिंग के लिए भी उपयुक्त है। इसमें टॉप-ओपनिंग मैकेनिज्म, छोटा आकार, हल्का वजन और पूर्ण एक्सेसरीज़ हैं।

प्रदर्शन विशेषताएं
1. उपकरण संपर्कों की खुली और बंद स्थिति को स्वचालित रूप से पहचान सकता है और संदर्भ संपर्क स्थिति के आधार पर संबंधित बंद और खोलने के संचालन का संकेत देता है;

2. 12 संपर्कों का पता लगाया जा सकता है, और उनकी कनेक्शन स्थिति प्रदर्शित की जाती है, जिससे उपयोगकर्ताओं के लिए वायरिंग की जांच करना सुविधाजनक हो जाता है;

3. उपकरण 50 सेट परीक्षण परिणामों को संग्रहीत कर सकता है;

4. बड़े स्क्रीन एलसीडी (320×240) डिस्प्ले, धूप में कोई प्रतिबिंब या काली स्क्रीन नहीं, ग्राफिक और चीनी वर्ण मेनू, ऑपरेशन प्रॉम्प्ट और आसान संचालन के लिए मेनू-संचालित इंटरफ़ेस;

5. उपकरण में एक ग्राफिक विश्लेषण फ़ंक्शन है, जो तरंगों और मापा डेटा के एक साथ प्रदर्शन की अनुमति देता है, जिससे परीक्षण प्रक्रिया अधिक सहज हो जाती है;

6. उपकरण में एक अंतर्निहित विलंब सुरक्षा फ़ंक्शन है, जो सर्किट ब्रेकर के संचालित होने के बाद स्वचालित रूप से कॉइल वोल्टेज काट देता है, प्रभावी रूप से सर्किट ब्रेकर और परीक्षण उपकरण दोनों की रक्षा करता है;

7. यह उपकरण इलेक्ट्रिक और मैनुअल दोनों तरह के खोलने और बंद करने के परीक्षण कर सकता है;

8. उच्च और निम्न वोल्टेज परीक्षण किए जा सकते हैं;

9. रीक्लोजिंग परीक्षण किए जा सकते हैं, जिसमें क्लोज-ओपन, ओपन-क्लोज और ओपन-क्लोज-ओपन पैरामीटर माप शामिल हैं;

तकनीकी पैरामीटर
★ समय मापन: 0.01～9000ms  1%±(1% रीडिंग + 2 अंक)
★ गति मापन: 1 मिमी सेंसर 0.01～25.00m/s
0.1 मिमी सेंसर 0.001～2.50m/s
0.5° कोण सेंसर 1 चक्र / 0.5°
★ स्ट्रोक मापन: सेंसर: 50 मिमी, रिज़ॉल्यूशन: 0.1 मिमी  सेटिंग 5 मिमी～900 मिमी
360-लाइन सेंसर: 360°, रिज़ॉल्यूशन: 0.5°
★ ऑपरेटिंग वोल्टेज: एसी 220V±10%  50±1Hz
★ ऑपरेटिंग वातावरण: -10℃～40℃   RH≤80%
