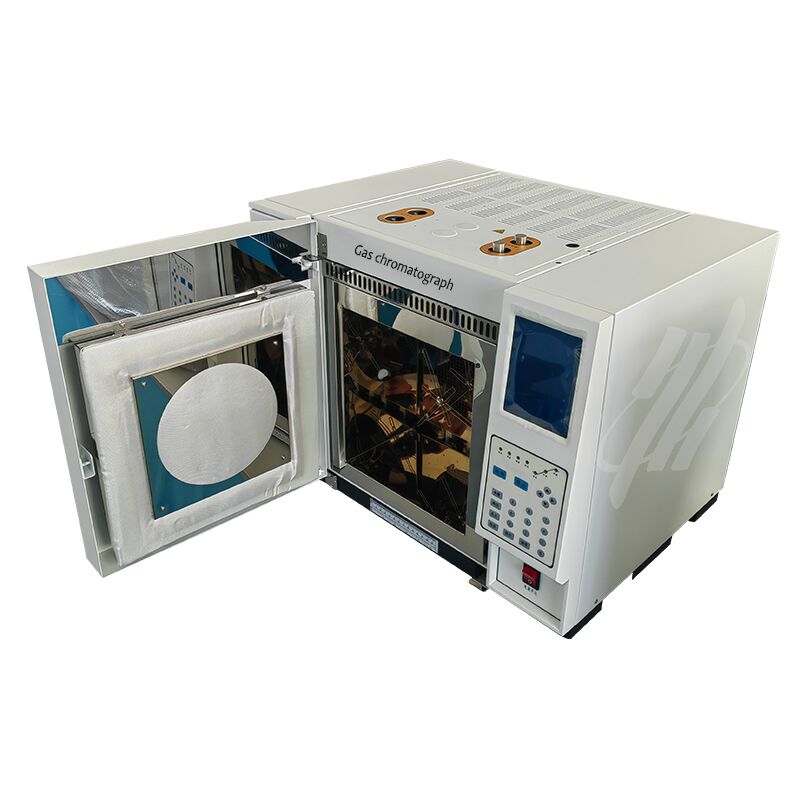

ट्रांसफार्मर तेल में भंग गैस विश्लेषण के लिए दोहरी एफआईडी टीसीडी गैस क्रोमैटोग्राफ विश्लेषक XHSP1700

प्रश्न 1: घुलित गैस विश्लेषण (DGA) क्या है और यह ट्रांसफार्मर रखरखाव के लिए महत्वपूर्ण क्यों है?

घुलित गैस विश्लेषण तेल से भरे पावर ट्रांसफार्मर में प्रारंभिक दोषों का पता लगाने के लिए सबसे व्यापक रूप से स्वीकृत नैदानिक तकनीक है। जब ट्रांसफार्मर इंसुलेशन सामग्री (तेल और सेलूलोज़) थर्मल या विद्युत तनाव के तहत खराब हो जाती है, तो वे विशिष्ट गैसें उत्पन्न करती हैं - हाइड्रोजन, मीथेन, ईथेन, एथिलीन, एसिटिलीन, कार्बन मोनोऑक्साइड और कार्बन डाइऑक्साइड - जो इंसुलेटिंग तेल में घुल जाती हैं। गैस क्रोमैटोग्राफ का उपयोग करके इन गैसों की एकाग्रता और अनुपात को सटीक रूप से मापकर, इंजीनियर विशिष्ट दोष प्रकारों (अत्यधिक गर्मी, आंशिक निर्वहन, आर्किंग) की पहचान कर सकते हैं, इससे पहले कि विनाशकारी विफलता हो, स्थिति-आधारित रखरखाव को सक्षम करते हुए जो ट्रांसफार्मर सेवा जीवन का विस्तार करता है और अनियोजित आउटेज को रोकता है।

प्रश्न 2: XHSP1700 मानक एकल-डिटेक्टर गैस क्रोमैटोग्राफ से कैसे भिन्न है?

XHSP1700 एक बहु-डिटेक्टर प्लेटफॉर्म है जो एक ही उपकरण के भीतर डुअल FID (फ्लेम आयनीकरण डिटेक्टर), एक TCD (थर्मल कंडक्टिविटी डिटेक्टर), और एक अंतर्निहित मीथेन कन्वर्टर को एकीकृत करता है। यह कॉन्फ़िगरेशन FID के माध्यम से हाइड्रोकार्बन, TCD के माध्यम से स्थायी गैसों (H₂, O₂, N₂) का एक साथ पता लगाने की अनुमति देता है, और बढ़ी हुई FID संवेदनशीलता के लिए CO/CO₂ को मीथेन में परिवर्तित करता है - यह सब एक ही विश्लेषणात्मक रन में। एकल-डिटेक्टर सिस्टम को समकक्ष विश्लेषणात्मक कवरेज प्राप्त करने के लिए कई इंजेक्शन या अलग-अलग उपकरणों की आवश्यकता होती है। इसके अतिरिक्त, मालिकाना कॉलम चैंबर ट्रैकिंग तापमान नियंत्रण प्रत्येक कॉलम के लिए पृथक्करण को अनुकूलित करता है।

प्रश्न 3: अनअटेंडेड ऑपरेशन के लिए XHSP1700 में कौन सी सुरक्षा सुरक्षाएं शामिल हैं?

XHSP1700 एक व्यापक पांच-परत सुरक्षा प्रणाली से सुसज्जित है: (1) बिजली विफलता संरक्षण अप्रत्याशित बिजली हानि पर क्रोमैटोग्राफिक डेटा और विधि मापदंडों को स्वचालित रूप से संरक्षित करता है। (2) ओवर-तापमान संरक्षण सभी चार गर्म क्षेत्रों की स्वतंत्र रूप से निगरानी करता है और यदि कोई क्षेत्र अपने सुरक्षा थ्रेशोल्ड से अधिक हो जाता है तो स्वचालित शटडाउन को ट्रिगर करता है। (3) 0°C निम्न-तापमान संरक्षण जमने वाले वातावरण में कॉलम और डिटेक्टर क्षति को रोकता है, परिवेश का तापमान स्थिर होने तक हीटिंग को अक्षम करके। (4) वाहक गैस रुकावट संरक्षण तुरंत हाइड्रोजन प्रवाह को काट देता है और FID लौ को बुझा देता है यदि वाहक गैस का दबाव गिर जाता है, जिससे डिटेक्टर संदूषण को रोका जा सके। (5) स्वचालित इलेक्ट्रॉनिक इग्निशन ऑपरेटर को डिटेक्टर क्षेत्र के संपर्क में आने से समाप्त करते हुए, मैन्युअल हस्तक्षेप के बिना स्टार्टअप पर FID लौ को सुरक्षित रूप से फिर से प्रज्वलित करता है।

प्रश्न 4: क्या XHSP1700 का उपयोग ट्रांसफार्मर तेल विश्लेषण से परे अनुप्रयोगों के लिए किया जा सकता है?

बिल्कुल। जबकि XHSP1700 ट्रांसफार्मर तेल DGA में उत्कृष्ट है, इसका डुअल FID+TCD+मीथेन कन्वर्टर आर्किटेक्चर इसे अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त एक बहुमुखी मंच बनाता है: रिफाइनरी गैस विश्लेषण (RGA), प्राकृतिक गैस संरचना विश्लेषण, पर्यावरण VOC निगरानी, विलायक शुद्धता परीक्षण, उत्प्रेरक अनुसंधान ऑफ-गैस विश्लेषण, और खाद्य पैकेजिंग अवशिष्ट विलायक का पता लगाना। उपकरण की विस्तृत तापमान सीमा (परिवेश+4°C से 450°C), कई डिटेक्टर विकल्प, और कीबोर्ड-आधारित विधि कॉन्फ़िगरेशन हार्डवेयर परिवर्तनों के बिना विविध विश्लेषणात्मक विषयों में विधि विकास का समर्थन करते हैं।

प्रश्न 5: XHSP1700 के लिए स्थापना और संचालन वातावरण की आवश्यकताएं क्या हैं?

XHSP1700 के लिए एक मानक प्रयोगशाला वातावरण की आवश्यकता होती है जिसमें परिवेश का तापमान 0-40°C के बीच और सापेक्ष आर्द्रता 85% (गैर-संक्षेपण) से कम हो। उपकरण AC 220V ±10% पर 50Hz ±0.5Hz पर लगभग 2 kW बिजली की खपत के साथ संचालित होता है। आवश्यक उपयोगिताओं में उच्च-शुद्धता वाहक गैस (आमतौर पर नाइट्रोजन या हीलियम, 99.999%), FID लौ के लिए हाइड्रोजन (या एक हाइड्रोजन जनरेटर), और संपीड़ित हवा शामिल है। उपकरण को सीधी धूप, मजबूत कंपन और विद्युत चुम्बकीय हस्तक्षेप स्रोतों से दूर एक स्थिर बेंच पर स्थापित किया जाना चाहिए। डिटेक्टर निकास के लिए एक फ्यूम हुड या सक्रिय वेंटिलेशन की सिफारिश की जाती है। XHSP1700 की संरचनात्मक सरलता और फ्रंट-एक्सेस डिज़ाइन स्थापना पदचिह्न को कम करते हैं और नियमित कॉलम परिवर्तन और डिटेक्टर रखरखाव की सुविधा प्रदान करते हैं।
