उत्पाद का विवरण:

उत्पत्ति के प्लेस:	शीआन शानक्सी चीन
ब्रांड नाम:	XZH TEST
प्रमाणन:	ISO CE
मॉडल संख्या:	एक्सएचवाईएस101

विस्तृत जानकारी

उत्पत्ति के प्लेस:

शीआन शानक्सी चीन

ब्रांड नाम:

XZH TEST

प्रमाणन:

ISO CE

मॉडल संख्या:

एक्सएचवाईएस101

प्रमुखता देना:

High Light

प्रमुखता देना:

बड़ी स्क्रीन TFT एलसीडी ट्रांसफार्मर परीक्षक

तेल टैन डेल्टा ट्रांसफार्मर परीक्षक

डायलेक्ट्रिक विसर्जन कारक ट्रांसफार्मर परीक्षक

Trading Information

न्यूनतम आदेश मात्रा:

1 इकाई

मूल्य:

बातचीत योग्य

पैकेजिंग विवरण:

लकड़ी की पैकेजिंग

प्रसव के समय:

5-8 कार्य दिवस

भुगतान शर्तें:

टी/टी

आपूर्ति की क्षमता:

3000यूनिट/वर्ष

उत्पाद का वर्णन

XHYS101 इन्सुलेटिंग ऑयल डाइलेक्ट्रिक लॉस टेस्टरविद्युत विद्युत उपकरण में प्रयुक्त इन्सुलेशन तरल पदार्थों की व्यापक विशेषता के लिए बनाया गया एक विशेष उच्च परिशुद्धता वाला उपकरण है।यह तेल की गुणवत्ता के तीन महत्वपूर्ण मापदंडों को सटीक रूप से मापता है, ओटीडी/डीडीएफ), सापेक्ष परमिटिविटी, और डीसी वॉल्यूम प्रतिरोधकता एक पूर्ण डाइलेक्ट्रिक प्रोफ़ाइल प्रदान करते हैं जो सरल ब्रेकडाउन वोल्टेज परीक्षण से बहुत आगे है।उन्नत एकल-चिप माइक्रो कंप्यूटर प्रौद्योगिकी को एकीकृत करना, उपकरण पूरे परीक्षण कार्यप्रवाह का पूरी तरह से स्वतंत्र स्वचालन प्राप्त करता हैः तापमान रैंप अप, सटीक तापमान रखरखाव, उच्च परिशुद्धता डेटा नमूनाकरण, गणितीय गणना,वास्तविक समय परिणाम प्रदर्शन, रिपोर्ट प्रिंटिंग, और दीर्घकालिक डेटा भंडारण के साथ AC परीक्षण वोल्टेज 2200V तक और तापमान नियंत्रण 40°C से 120°C,XHYS101 ट्रांसफार्मर तेल की स्थिति के आकलन के लिए अंतिम नैदानिक उपकरण है, उम्र बढ़ने का विश्लेषण और संदूषण का पता लगाना।

तकनीकी विनिर्देश

पैरामीटर	विनिर्देश
मापे गए मापदंड
क्षमता रेंज	5 पीएफ ₹ 200 पीएफ
सापेक्ष पारगम्यता सीमा	1.000 ¢ 30.000
डायलेक्ट्रिक हानि कारक (Tan δ) सीमा	0.00001 100
डीसी प्रतिरोध सीमा	2.5 MΩ·m 20 TΩ·m
माप की सटीकता
सापेक्ष अनुमति	वाचन का ± ((1 ¢ 10) %
डायलेक्ट्रिक हानि कारक	± ((५% पढ़ने का ± ०.०००२)
डीसी प्रतिरोध	± 10%
संकल्प
क्षमता	0.01 पीएफ
सापेक्ष अनुमति	0.001
डायलेक्ट्रिक हानि कारक	0.00001
परीक्षण वोल्टेज और तापमान
एसी परीक्षण वोल्टेज	200 ¢ 2200V, निरंतर समायोज्य, 50 हर्ट्ज
डीसी परीक्षण वोल्टेज	0 ¥ 500V, निरंतर समायोज्य
तापमान सीमा	40°C से 120°C
तापमान सटीकता	±0.5°C
बिजली एवं आपूर्ति
विद्युत आपूर्ति वोल्टेज	AC 220V ± 10%
विद्युत आपूर्ति आवृत्ति	50 हर्ट्ज / 60 हर्ट्ज ± 1%
बिजली की खपत	500 वाट

मुख्य प्रदर्शन विशेषताएं

पूर्ण डायलेक्ट्रिक प्रोफाइल विश्लेषणएक ही स्वचालित परीक्षण रन में तेल की गुणवत्ता के सभी तीन महत्वपूर्ण मापदंडों को मापता हैः डायलेक्ट्रिक हानि कारक (tan δ / OTD / DDF), सापेक्ष परमिटिविटी और DC वॉल्यूम प्रतिरोध।यह व्यापक डेटासेट तेल की उम्र बढ़ने का आकलन करने में सक्षम बनाता है, ध्रुवीय यौगिकों द्वारा संदूषण, नमी का प्रवेश, और प्रवाहकीय कणों की मात्रा एक साधारण बीडीवी परीक्षण से बहुत अधिक हो सकती है।
पूरी तरह से अनियंत्रित स्वचालनएकीकृत एकल-चिप माइक्रो कंप्यूटर पूरे कार्यप्रवाह को स्वचालित रूप से नियंत्रित करता हैः तापमान को लक्ष्य तक बढ़ाना, सेटपॉइंट पर सटीक थर्मल रखरखाव, उच्च रिज़ॉल्यूशन डेटा सैंपलिंग,वास्तविक समय गणना, और परिणाम आउटपुट।
व्यापक तापमान नियंत्रण40°C से 120°C तक सटीक हीटिंग ±0.5°C सटीकता के साथ तापमान-निर्भर डाइलेक्ट्रिक विशेषता को सक्षम करती है।उच्च तापमान पर tan δ को मापने से तेल की गिरावट का पता चलता है जो परिवेश के तापमान पर स्पष्ट नहीं हो सकता है.
दोहरे एसी/डीसी परीक्षण वोल्टेजडायलेक्ट्रिक हानि और परमिटिविटी मापने के लिए निरंतर समायोज्य एसी आउटपुट (2002200 वी, 50 हर्ट्ज), प्लस वॉल्यूम प्रतिरोधकता निर्धारण के लिए डीसी आउटपुट (0500 वी)
अल्ट्रा-वाइड प्रतिरोधकता मापडीसी प्रतिरोध की सीमा 2.5 एमओएम से 20 टीओएम तक है, जो अत्यधिक दूषित तेल से लेकर शुद्ध इन्सुलेशन तरल पदार्थ तक के पूरे स्पेक्ट्रम को कवर करती है।
उच्च संकल्प एलसीडी टचस्क्रीनटच इंटरफेस के साथ बड़ा टीएफटी एलसीडी डिस्प्ले माप डेटा और नैदानिक परिणामों की स्पष्ट दृश्यता प्रदान करता है, जिसमें दीर्घकालिक रुझानों के लिए अंतर्निहित डेटा भंडारण होता है।

उत्पाद छवि

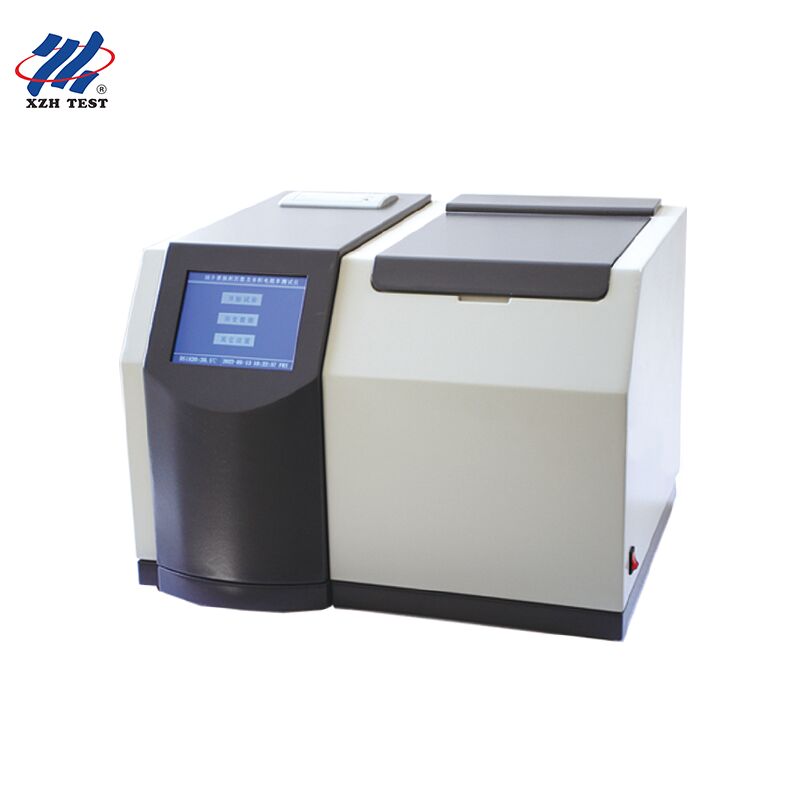

XHYS101 Insulating Oil Dielectric Loss Tester

समस्या निवारण गाइड

अंक A: "इलेक्ट्रोड कप शॉर्ट सर्किट" प्रदर्शित
जांचें कि क्या आंतरिक और बाहरी इलेक्ट्रोड के पोजिशनिंग ग्रूव्स संरेखित हैं, और सत्यापित करें कि आंतरिक इलेक्ट्रोड ढीला नहीं है। मुख्य कारण आमतौर पर एक ढीला आंतरिक इलेक्ट्रोड है।

मुद्दा बीः "कृपया खाली कप कैलिब्रेशन करें" प्रदर्शित
आवश्यक जब खाली कप क्षमता 60±5 पीएफ से बाहर हो। संभावित कारणः (क) इलेक्ट्रोड गलत तरीके से रखे गए; (ख) तेल का कप साफ नहीं है

मुद्दा सीः बज़र 5 बार बजता है और उपकरण पावर-ऑन इंटरफ़ेस पर लौटता है
(क) सत्यापित करें कि खाली कप क्षमता 60±5 पीएफ सीमा के भीतर है। (ख) जांचें कि तेल कप ठीक से स्थित है और कोई डिस्चार्ज नहीं हो रहा है।

मुद्दा डीः डीसी प्रतिरोध विद्युत रासायनिक समय 60 सेकंड पर तय रहता है
जांचें कि उपकरण की आंतरिक घड़ी ठीक से चल रही है; यदि आवश्यक हो तो घड़ी को समायोजित करें।

प्रश्न E: सेट वोल्टेज पैरामीटर का कम से कम महत्वपूर्ण अंक शून्य नहीं है
सेट वोल्टेज मान को कम करने के लिए [कम करें] कुंजी का प्रयोग करें, फिर वांछित मान को समायोजित करने के लिए [अधिक करें] कुंजी का उपयोग करें.

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या यह परीक्षक ट्रांसफार्मर तेल की स्थिति की निगरानी करने वाले विशेषज्ञों के लिए उपयुक्त है?

हाँ, XHYS101 तेल की स्थिति की निगरानी कार्यक्रमों के लिए अंतिम उपकरण है जो बुनियादी ब्रेकडाउन वोल्टेज परीक्षण से परे जाते हैं। जबकि एक BDV परीक्षक केवल सकल संदूषण की पहचान करता है,यह उपकरण tan δ (डायलेक्ट्रिक हानि कारक) और DC प्रतिरोधकता मापता है जो ऑक्सीकरण से तेल के प्रारंभिक चरण के अपघटन को प्रकट करता है, थर्मल तनाव, और ध्रुवीय प्रदूषक संचय।स्थिति की निगरानी करने वाले विशेषज्ञ शेष तेल जीवन की भविष्यवाणी करने और साक्ष्य-आधारित तेल प्रतिस्थापन बजट बनाने के लिए समय के साथ इन मापदंडों को ट्रैक कर सकते हैं.

प्रश्न 2: क्या उच्च वोल्टेज अनुसंधान प्रयोगशालाएं सामग्री विशेषता के लिए इसका उपयोग कर सकती हैं?

बिल्कुल. अनुसंधान प्रयोगशालाओं नए अछूता तरल पदार्थों के विकास - सिंथेटिक एस्टर, प्राकृतिक एस्टर, नैनो तरल पदार्थ,और मिश्रित डायलेक्ट्रिक ¥ तापमान के पार सटीक डायलेक्ट्रिक विशेषता के लिए सक्षम उपकरणों की आवश्यकता होती हैएक्सएचवाईएस१०१ ्स ४०१२०°सी रेंज ±०.५°सी सटीकता और ±५% टैन δ सटीकता के साथ प्रकाशन-गुणवत्ता डेटा प्रदान करता है।20 TΩ·m तक के DC प्रतिरोध को मापना HVDC अनुप्रयोगों में उपयोग किए जाने वाले अति-शुद्ध सिंथेटिक तरल पदार्थों की विशेषता के लिए विशेष रूप से मूल्यवान है.

Q3: यह विद्युत फोरेंसिक विफलता विश्लेषण फर्मों की सेवा कैसे करता है?

जब ट्रांसफार्मर विफल हो जाते हैं, तो फोरेंसिक जांचकर्ताओं को जड़ कारण निर्धारित करने की आवश्यकता होती है और तेल की स्थिति प्रमुख सबूत है। XHYS101 मात्रात्मक ढांकता हुआ डेटा प्रदान करता हैःउच्च टैन δ कम प्रतिरोध के साथ आर्किंग से प्रवाहकीय संदूषण का संकेत देता हैसामान्य प्रतिरोध के साथ उच्च टैन δ ऑक्सीकरण का संकेत देता है; परमिटिविटी में परिवर्तन नमी के प्रवेश का संकेत दे सकता है।बीमा दावों और मुकदमेबाजी समर्थन के लिए व्यापक फोरेंसिक सबूत प्रदान करें.

प्रश्न 4: क्या यह ट्रांसफार्मर जीवन विस्तार और परिसंपत्ति प्रबंधन सलाहकारों के लिए उपयुक्त है?

ट्रांसफार्मर के जीवन विस्तार या प्रतिस्थापन के निर्णयों पर सलाह देने वाले परिसंपत्ति प्रबंधन सलाहकारों को बहु-मिलियन डॉलर की सिफारिशों को सही ठहराने के लिए उद्देश्य डेटा की आवश्यकता होती है।XHYS101 ′s डाइलेक्ट्रिक हानि और प्रतिरोधकता माप शेष उपयोगी जीवन का मॉडल करने के लिए आवश्यक दानेदार तेल स्थिति डेटा प्रदान करते हैंउच्च तापमान पर टैन δ ट्रेंडिंग से इन्सुलेशन पेपर के क्षरण का पता चलता है जो पॉलिमेराइजेशन की डिग्री (डीपी) के साथ सहसंबंध रखता है। ट्रांसफार्मर जीवन मूल्यांकन के लिए स्वर्ण मानक।

प्रश्न 5: क्या तेल वसूली विशेषज्ञ इसका उपयोग उपचार की प्रभावशीलता को सत्यापित करने के लिए कर सकते हैं?

तेल वसूली कंपनियों को जो फिल्ट्रेशन, डीगैसिंग और मिट्टी उपचार के माध्यम से इस्तेमाल किए गए ट्रांसफार्मर तेल को संसाधित करते हैं, उन्हें यह प्रदर्शित करना होगा कि पुनर्प्राप्त तेल विनिर्देशों को पूरा करता है।XHYS101 पूर्ण पहले और बाद dielectric प्रोफ़ाइल प्रदान करता है: प्रारंभिक माप से दूषितता की डिग्री का पता चलता है, और पुनर्प्राप्ति के बाद माप से स्वीकार्य सीमाओं तक बहाल होने की पुष्टि होती है।यह प्रलेखित सुधार पुनर्प्राप्ति निवेश को उचित बनाता है और गुणवत्ता आश्वासन प्रदान करता है कि पुनर्निर्मित तेल सेवा में विश्वसनीय रूप से प्रदर्शन करेगा.
