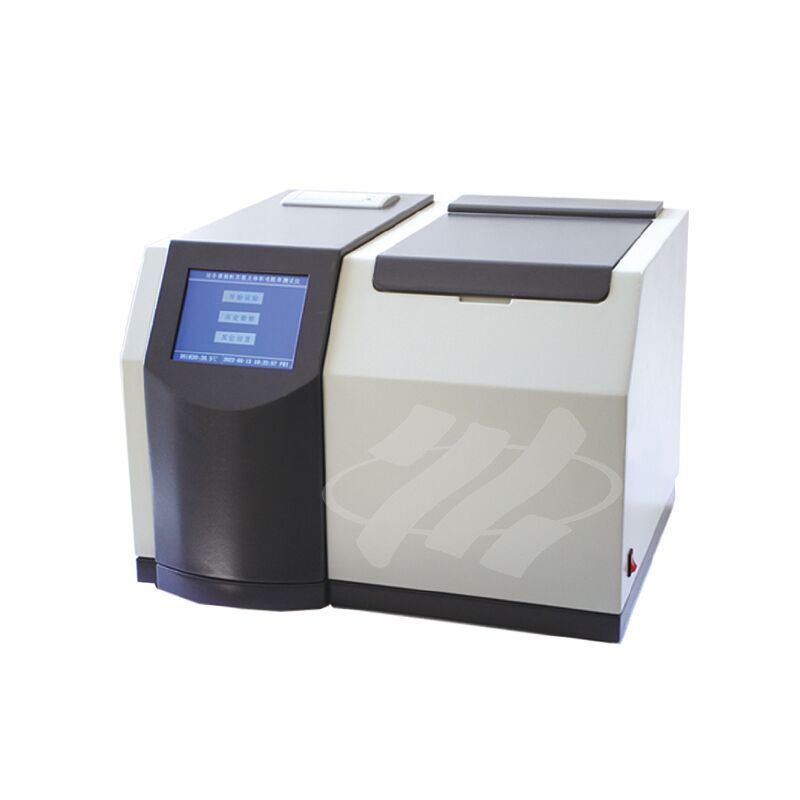

थ्री-इलेक्ट्रोड संरचना के साथ इन्सुलेटिंग तेल परीक्षक

XHYS101

इंसुलेटिंग ऑयल डाइइलेक्ट्रिक लॉस टेस्टर मुख्य रूप से विद्युत शक्ति उपकरणों में उपयोग किए जाने वाले इंसुलेटिंग तरल पदार्थों के डाइइलेक्ट्रिक लॉस मान, पारगम्यता और वॉल्यूम प्रतिरोधकता को मापने के लिए डिज़ाइन किया गया है। सिंगल-चिप माइक्रो कंप्यूटर तकनीक को अपनाते हुए, यह उपकरण तापमान वृद्धि, तापमान नियंत्रण, डेटा नमूनाकरण, गणना, प्रदर्शन, मुद्रण और डेटा भंडारण सहित कार्यों के एक पूर्ण क्रम को स्वचालित रूप से निष्पादित करता है।

प्रदर्शन विशेषताएं:

(1) तेल कप राष्ट्रीय मानक GB/T5654-2007 के अनुरूप तीन-इलेक्ट्रोड संरचना को अपनाता है, जिसमें 2 मिमी की इलेक्ट्रोड दूरी होती है, जो डाइइलेक्ट्रिक लॉस परीक्षण परिणामों पर आवारा कैपेसिटेंस और रिसाव के प्रभाव को समाप्त करता है।

(2) उपकरण मध्यम-आवृत्ति प्रेरण हीटिंग और एक PID तापमान नियंत्रण एल्गोरिदम का उपयोग करता है। इस हीटिंग विधि में तेल कप और हीटिंग तत्व के बीच गैर-संपर्क, समान हीटिंग, तेज़ गति और सुविधाजनक नियंत्रण के फायदे हैं, यह सुनिश्चित करते हुए कि तापमान को पूर्व निर्धारित तापमान त्रुटि सीमा के भीतर सख्ती से नियंत्रित किया जाता है।

(3) आंतरिक मानक संधारित्र एक SF6 गैस से भरा तीन-इलेक्ट्रोड संधारित्र है। इस संधारित्र का डाइइलेक्ट्रिक लॉस और कैपेसिटेंस परिवेश के तापमान और आर्द्रता से प्रभावित नहीं होता है, जो लंबे समय तक उपयोग के बाद भी उपकरण की सटीकता सुनिश्चित करता है।

(4) व्यापक सुरक्षा कार्य। ओवरवॉल्टेज, ओवरकरंट या हाई-वोल्टेज शॉर्ट सर्किट की स्थिति में, उपकरण जल्दी से हाई वोल्टेज काट सकता है और एक चेतावनी संदेश जारी कर सकता है। यदि तापमान सेंसर विफल हो जाता है या जुड़ा नहीं है तो एक चेतावनी संदेश भी जारी किया जाता है।

मध्यम-आवृत्ति प्रेरण हीटिंग भट्टी में एक तापमान सीमित रिले स्थापित है। जब तापमान 120 डिग्री सेल्सियस से अधिक हो जाता है, तो रिले जारी होता है, और हीटिंग बंद हो जाती है।

(5) सुविधाजनक परीक्षण पैरामीटर सेटिंग्स। तापमान सेटिंग रेंज: 40~120℃, एसी वोल्टेज सेटिंग रेंज:

200~2200V, डीसी वोल्टेज सेटिंग रेंज: 0~500V।

(6) स्पष्ट प्रदर्शन के लिए एक बड़े स्क्रीन TFT फुल-कलर LCD टच डिस्प्ले का उपयोग करता है। सरल सेटिंग्स के साथ, उपकरण स्वचालित रूप से परीक्षण कर सकता है और स्वचालित रूप से परीक्षण परिणामों को संग्रहीत और प्रिंट कर सकता है।

(7) अंतर्निहित वास्तविक समय घड़ी; परीक्षण तिथि और समय को परीक्षण परिणामों के साथ सहेजा, प्रदर्शित और मुद्रित किया जा सकता है।

(8) खाली इलेक्ट्रोड कप अंशांकन फ़ंक्शन। खाली इलेक्ट्रोड कप की कैपेसिटेंस और डाइइलेक्ट्रिक लॉस फैक्टर को मापता है ताकि खाली इलेक्ट्रोड कप की सफाई और असेंबली की स्थिति निर्धारित की जा सके। अंशांकन डेटा को सापेक्ष पारगम्यता और डीसी प्रतिरोधकता की सटीक गणना की सुविधा के लिए स्वचालित रूप से सहेजा जाता है।

(9) उपकरण RAM9 प्लेटफ़ॉर्म पर आधारित है, जो उच्च परीक्षण सटीकता और गति प्रदान करता है।

तकनीकी विनिर्देश

☆ बिजली आपूर्ति वोल्टेज: एसी 220V±10%

☆ बिजली आपूर्ति आवृत्ति: 50Hz/60Hz ±1%

☆ माप सीमा: कैपेसिटेंस: 5pF～200pF

सापेक्ष पारगम्यता: 1.000～30.000

डाइइलेक्ट्रिक लॉस फैक्टर: 0.00001～100

डीसी प्रतिरोधकता: 2.5 MΩm～20 TΩm

माप सटीकता: सापेक्ष पारगम्यता: ±(1～10)% रीडिंग का

डाइइलेक्ट्रिक लॉस फैक्टर: ±(5% रीडिंग का ± 0.0002)

डीसी प्रतिरोधकता: ±10% रीडिंग का

संकल्प: कैपेसिटेंस: 0.01pF

सापेक्ष पारगम्यता: 0.001

डाइइलेक्ट्रिक लॉस फैक्टर: 0.00001

तापमान माप सीमा: 40～120℃

तापमान माप त्रुटि: ±0.5℃

एसी परीक्षण वोल्टेज: 200～2200V, लगातार समायोज्य, आवृत्ति 50Hz

डीसी परीक्षण वोल्टेज: 0～500V, लगातार समायोज्य

बिजली की खपत: 500W

परिवेश तापमान: 0℃～40℃

सापेक्ष आर्द्रता:<75%
