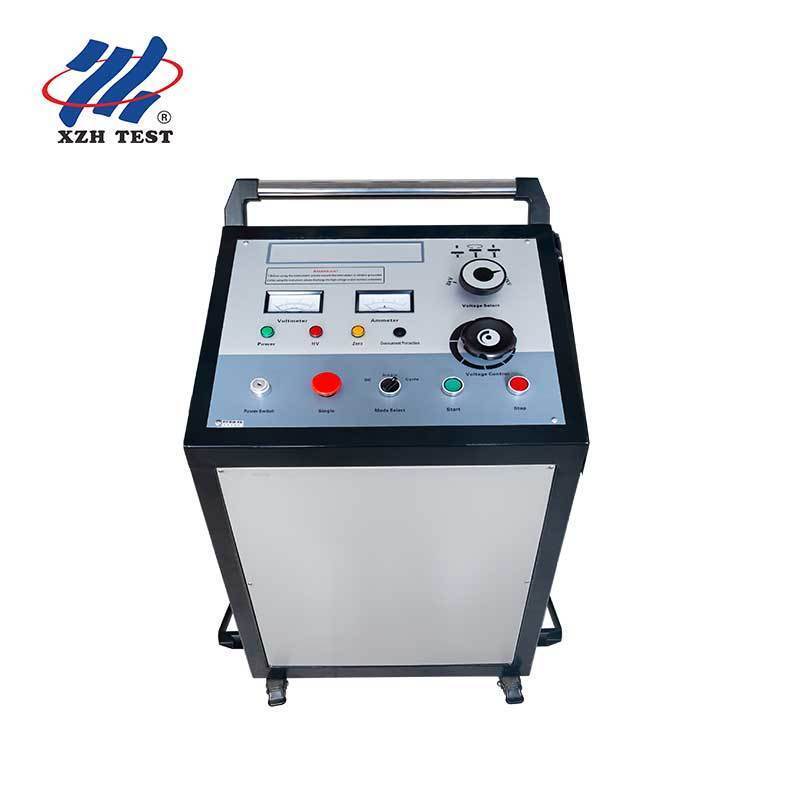

3-स्तरीय ट्रॉली हाई वोल्टेज सर्ज जनरेटर 2048J 4/16/64uF केबल फॉल्ट टेस्टिंग के लिए|XHHV535-4TS

दXHHV535-4TSके लिए इंजीनियर एक 3-स्तर ट्राली उच्च वोल्टेज अधिभार जनरेटर हैऔद्योगिक ग्रेड केबल दोष परीक्षणकठोर परिचालन वातावरण में।2048J डिस्चार्ज ऊर्जासभी तीन वोल्टेज स्तरों (32kV/16kV/8kV) पर, यह प्रत्येक वोल्टेज वर्ग के लिए अनुकूलित ऊर्जा वितरण प्रदान करने के लिए एक तीन-स्पीड कैपेसिटर बैंक (4μF/16μF/64μF) के साथ जोड़ा जाता है।

कठिन परिस्थितियों के लिए बनाया गया, XHHV535-4TS सुविधाओं105°C अतितापमान संरक्षण👉मानक मॉडलों से काफी अधिक 👉और एक मजबूत9A/5s अतिप्रवाह सीमानिम्न वोल्टेज पक्ष पर, उच्च परिवेश तापमान वातावरण और औद्योगिक शक्ति की स्थिति में निर्बाध संचालन की अनुमति देता है जहां मानक सुरक्षा सीमाएं कष्टप्रद यात्रा का कारण बनेंगी।अधिकतम शक्ति 2000Wपूर्ण वोल्टेज पर निरंतर भारी शुल्क परीक्षण का समर्थन करता है। पूरी तरह से शून्य-स्टार्ट सुरक्षा, ऑटो-डिस्चार्ज, अंतर्निहित दोष तरंग आकार नमूनाकरण मॉड्यूल से लैस है,और कार्यशाला गतिशीलता के लिए एक मानवीकृत ट्रॉली डिजाइन.

• 2048J समान डिस्चार्ज ऊर्जासभी तीन वोल्टेज स्तरों पर कम वोल्टेज पर कोई ऊर्जा गिरावट नहीं
• तीन-स्तरीय वोल्टेज स्विचिंग: 0 ₹32kV, 0 ₹16kV, 0 ₹8kV एक साथ 3-गति कंडेनसर के साथ
• 105°C अतितापमान संरक्षणमानक 65 डिग्री सेल्सियस मॉडल की तुलना में 60% अधिक थर्मल सहिष्णुता
• 9अधिक धारा की सीमा (कम वोल्टेज पक्ष)5 सेकंड की देरी के साथ औद्योगिक शक्ति उतार-चढ़ाव संभालता है
• 2000W अधिकतम रेटेड पावरलंबे समय तक भारी कार्य परीक्षण के लिए
• तीन-मोड संचालन: डीसी प्रतिरोध वोल्टेज, समयबद्ध ऑटो-इम्पल्स, मैनुअल एकल-इम्पल्स
• 7 सेकंड का स्वचालित आवेग चक्रमनमाने समय के लिए मैनुअल ओवरराइड के साथ
• दोहरे 2.5 स्तर के पॉइंटरमीटरधारा और वोल्टेज के लिए स्पष्ट रूप से दिखाई देने वाली गति
• अंतर्निहित उच्च परिशुद्धता तरंग-रूप नमूनाकरण मॉड्यूलकेबल दोष परीक्षक एकीकरण के लिए
• शून्य प्रारंभ सुरक्षाऑपरेटर की सुरक्षा के लिए ऑटो-डिचार्ज पर रोक के साथ
• मानवकृत ट्रॉली डिजाइनसहज रोलिंग रोलर्स के साथ कार्यशाला गतिशीलता के लिए

XHHV535-4TS औद्योगिक-कर्तव्य संस्करण के लिए बनाया गया हैरेगिस्तान और उष्णकटिबंधीय क्षेत्रों के सबस्टेशन,भारी औद्योगिक संयंत्रों के रखरखाव दल,खनन और ऊर्जा क्षेत्र के केबल परीक्षण, औरगर्म जलवायु वाले क्षेत्रों में उपयोगिता क्षेत्र के डिपोऐसे वातावरण में जहां परिवेश का तापमान नियमित रूप से 50°C से अधिक हो और मानक ओवरजेनरेटर विश्वसनीय संचालन को बनाए नहीं रख सकते।उन्नत 105°C थर्मल सुरक्षा और 9A ओवरकंट्रेंट लचीलापन चुनौतीपूर्ण परिस्थितियों में महत्वपूर्ण बुनियादी ढांचा केबलों का परीक्षण करते समय निरंतर अपटाइम सुनिश्चित करता हैमानक प्रयोगशाला वातावरण के लिए, IP54 रेटेड XHHV535-4TS संस्करण उच्च परिशुद्धता (1.5 स्तर) प्रदान करता है। पोर्टेबल क्षेत्र अनुप्रयोगों के लिए, XHHV535-4Z (35kg) या XHHV535-2L (25kg) देखें।

प्रश्न: केबल दोष का पता लगाने में उच्च वोल्टेज सर्ज जनरेटर कैसे काम करता है?

सर्ज जनरेटर दोषपूर्ण केबल में एक उच्च-ऊर्जा धड़कन को निष्कासित करता है, जो दोष बिंदु पर एक नियंत्रित उच्च-वोल्टेज चाप बनाता है।यह धनुष ध्वनिक संकेत (जमीनी माइक्रोफोन द्वारा पता लगाया जाने वाला जोरदार धड़कन ध्वनि) और विद्युत चुम्बकीय धड़कन (एक प्रेरक रिसीवर द्वारा पता लगाया जाने वाला) दोनों का उत्पादन करता हैध्वनिक और विद्युत चुम्बकीय संकेत के आगमन के समय को जोड़कर, ऑपरेटर ध्वनिक-चुंबकीय सिंक्रनाइज़ेशन के रूप में जानी जाने वाली तकनीक के साथ सटीक दोष स्थान को सटीक रूप से निर्धारित कर सकते हैं।

प्रश्न: विभिन्न प्रकार के केबलों के लिए मुझे किस वोल्टेज रेंज का चयन करना चाहिए?

वोल्टेज का चयन सामान्य दिशानिर्देश के रूप में केबल के नामित संचालन वोल्टेज का अनुसरण करता है। निम्न वोल्टेज केबलों के लिए (1kV तक), 8kV या 12kV रेंज का उपयोग करें। मध्यम वोल्टेज वितरण केबलों के लिए (6-15kV),16kV रेंज उपयुक्त हैउच्च वोल्टेज ट्रांसमिशन केबल (35kV और उससे अधिक) के लिए 32kV रेंज का प्रयोग करें।हमेशा केबल निर्माता के अधिकतम परीक्षण वोल्टेज विनिर्देशों से परामर्श करें और सुनिश्चित करें कि उच्च वोल्टेज संचालन के दौरान सभी सुरक्षा मंजूरी बनाए रखी जाती है.

प्रश्न: सर्ज जनरेटर के संचालन के दौरान किन सुरक्षा सावधानियों का पालन किया जाना चाहिए?

उच्च वोल्टेज सर्ज जनरेटर परीक्षण के लिए सख्त सुरक्षा प्रोटोकॉल की आवश्यकता होती है। कनेक्शन से पहले हमेशा यह सत्यापित करें कि केबल पूरी तरह से डी-एनर्जी है और सभी बिजली स्रोतों से अलग है।चेतावनी संकेतों के साथ परीक्षण क्षेत्र के चारों ओर कम से कम 5 मीटर की सुरक्षा परिधि स्थापित करें. सभी कर्मियों को उचित पीपीई पहनना चाहिए जिसमें आर्क रेटेड कपड़े, एचवी इन्सुलेटिंग दस्ताने और डायलेक्ट्रिक ओवरशूट शामिल हैं।आपातकालीन रोक, और शून्य वोल्टेज इंटरलॉक सुरक्षा की अतिरिक्त परतें प्रदान करते हैं लेकिन उचित सुरक्षा प्रक्रियाओं की जगह कभी नहीं लेनी चाहिए।

प्रश्न: इस इकाई पर कई ऊर्जा स्तरों (जूल) का क्या लाभ है?

विभिन्न ऊर्जा स्तर विभिन्न नैदानिक प्रयोजनों के लिए कार्य करते हैं।864J1024J) प्रारंभिक दोष पुष्टि और उच्च प्रतिरोध दोषों का पता लगाने के लिए आदर्श हैं जहां अत्यधिक ऊर्जा केबल क्षति को खराब कर सकती है. मध्यम ऊर्जा (1225J) 2048J अधिकांश नियमित गलती की पहचान के लिए इष्टतम ध्वनिक संकेत शक्ति प्रदान करता है। उच्च ऊर्जा (2450J+) बहुत लंबे केबलों, गहरे दफन परिदृश्यों के लिए आरक्षित है,या उच्च प्रतिबाधा दोष जो एक पता लगाने योग्य ध्वनिक हस्ताक्षर का उत्पादन करने के लिए मजबूत चाप उत्पादन की आवश्यकता होती हैतीन-स्तरीय चयन ऑपरेटरों को क्षेत्र की स्थितियों के साथ ऊर्जा उत्पादन को मेल करने की अनुमति देता है।

प्रश्न: इस सर्ज जनरेटर के साथ क्या वारंटी और समर्थन शामिल है?

जीवन भर तकनीकी सहायता के साथ विनिर्माण दोषों के खिलाफ 12 महीने की मानक वारंटी। सीई और आईएसओ 9001:2015 प्रमाणित। प्रत्येक इकाई में अधिभार जनरेटर, एचवी आउटपुट केबल, ग्राउंड केबल,डिस्चार्ज रॉड, उपयोगकर्ता पुस्तिका, और सुरक्षित परिवहन के लिए लॉक रोलर्स के साथ एक भारी शुल्क ट्रॉली। साइट पर स्थापना, कमीशन और ऑपरेटर सुरक्षा प्रशिक्षण अनुरोध पर उपलब्ध हैं।डिस्पोजेबल स्पेयर पार्ट्स, संधारित्र, और एचवी डायोड तेजी से प्रतिस्थापन के लिए स्टॉक कर रहे हैं।
