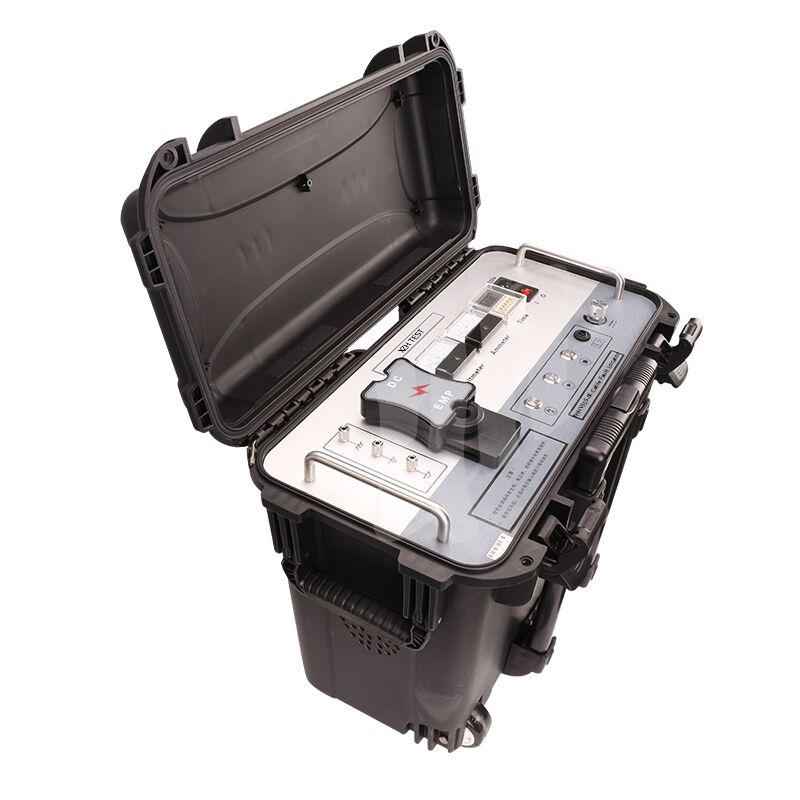

अंतर्निहित 8μF संधारित्र के साथ भूमिगत केबल दोष लोकेटर

उत्पाद की विशेषताएं:

उच्च वोल्टेज पक्ष पर वास्तविक समय में सटीक वोल्टेज माप;

बेहतर सुरक्षा और विश्वसनीयता के लिए शून्य स्थिति में स्टार्ट सुरक्षा;

अद्वितीय उच्च वोल्टेज माप डिजाइन, वोल्टमीटर को बंद होने पर भी वास्तविक समय में कैपेसिटर वोल्टेज मान इंगित करने की अनुमति देता है, जिससे ऑपरेटरों को उच्च वोल्टेज पर पूर्ण नियंत्रण मिलता है;

उचित अंतराल के भीतर निर्वात समय को मनमाने ढंग से निर्धारित किया जा सकता है।

पैनल फ़ंक्शन विवरण

1सुरक्षा ग्राउंडिंगः उपकरण के आवरण को विद्युत आघात से बचाने के लिए ग्राउंड करता है।

2डिस्चार्ज बटन: जब उच्च वोल्टेज बंद हो जाता है, तो इस बटन को दबाकर आंतरिक चार्ज को मैन्युअल रूप से डिस्चार्ज किया जाता है।

3. स्टार्ट बटन/शून्य स्थिति संकेतक: जब शून्य स्थिति संकेतक जला (पीला), यह साधन शून्य स्थिति में है इंगित करता है।प्रारंभ बटन दबाकर उच्च वोल्टेज आउटपुट सक्रिय हो जाएगा. जब शून्य स्थिति संकेतक बंद है, यह उपकरण शून्य स्थिति में नहीं है इंगित करता है. शून्य स्थिति के लिए विरोधी घड़ी की दिशा में वोल्टेज समायोजन बटन घुमा;शून्य स्थिति संकेतक तब चमक जाएगा. स्टार्ट बटन को फिर से दबाने से उच्च वोल्टेज आउटपुट सक्रिय हो जाएगा.

4. स्टॉप बटन/उच्च वोल्टेज संकेतक: जब परीक्षण पूरा हो जाता है या कोई असामान्यता होती है, इस बटन को दबाने से उच्च वोल्टेज आउटपुट काट दिया जाएगा।उच्च वोल्टेज संकेतक संकेत है कि उच्च वोल्टेज आउटपुट शुरू हो गया है के लिए प्रकाश होगा; उच्च वोल्टेज आउटपुट बंद हो गया है कि संकेत देने के लिए संकेतक बंद हो जाएगा।

5. ओवरकंट्रेंट प्रोटेक्शन स्विच: जब दबाया जाता है, ओवरकंट्रेंट प्रोटेक्शन फंक्शन सक्रिय हो जाता है; जब रिलीज़ किया जाता है, तो उपकरण ने ओवरकंट्रेंट प्रोटेक्शन को ट्रिगर कर दिया है।उपकरण चालू करने के बाद, पहले इस घुंडी को घड़ी के विपरीत दिशा में घुमाएं, फिर स्टार्ट बटन दबाएं। फिर आउटपुट उच्च वोल्टेज को कम से उच्च करने के लिए घड़ी के दिशा में समायोजित करें,और विरोधी घड़ी के दिशा में उच्च से कम करने के लिए आउटपुट उच्च वोल्टेज कम करने के लिए.

7. पावर स्विच: "स्थिति 1" से पता चलता है कि सिस्टम को बिजली की आपूर्ति करने के लिए AC 220V बिजली चालू है; "स्थिति 0" से पता चलता है कि सिस्टम को बिजली की आपूर्ति करने के लिए AC 220V बिजली बंद है।

8फ्यूज धारक: एसी 220 वी बिजली आपूर्ति प्रणाली में फ्यूज स्थापित करने के लिए स्थान।

9पावर सॉकेटः उपकरण की ऑपरेटिंग पावर सप्लाई, एसी 220 वी कनेक्शन पोर्ट।

10समय सेटिंगः डिस्चार्ज समय अंतराल सेट करता है।

11एम्पमीटर: उच्च वोल्टेज पक्ष पर वर्तमान दर्शाता है।

12वोल्टमीटर: उच्च वोल्टेज आउटपुट वोल्टेज को दर्शाने वाला एक केवी मीटर।

13उच्च वोल्टेज आउटपुट (ईएमपी): आवेग डिस्चार्ज के दौरान उच्च वोल्टेज आउटपुट लाइन को कनेक्ट करें।

14उच्च वोल्टेज आउटपुट (डीसी): डीसी वोल्टेज परीक्षण के दौरान उच्च वोल्टेज आउटपुट लाइन को कनेक्ट करें।
