| उत्पत्ति के प्लेस: | शीआन शानक्सी चीन |
| ब्रांड नाम: | XZH TEST |
| प्रमाणन: | ISO CE |
| मॉडल संख्या: | एक्सएचएचवी535-2एल |
के लिए डिज़ाइन किया गयाःविद्युत उपयोगिता केबलों के दोष दल, 35kV वितरण नेटवर्क रखरखाव ठेकेदार, औद्योगिक उच्च वोल्टेज परीक्षण सेवा प्रदाता
मूल मूल्य:2μF कैपेसिटर के साथ पुल-रॉड पोर्टेबल डीसी इम्पल्स जनरेटर 35kV और केबल दोष का पता लगाने से नीचे के लिए 0-1024J डिस्चार्ज ऊर्जा प्रदान करता है।ट्रिपल प्रोटेक्शन + शून्य-स्थिति इंटरलॉक + वास्तविक समय स्टैंडबाय वोल्टमीटर एक ऑपरेटर पोर्टेबल फॉर्म फैक्टर में पूर्ण 35kV आवेग क्षमता.

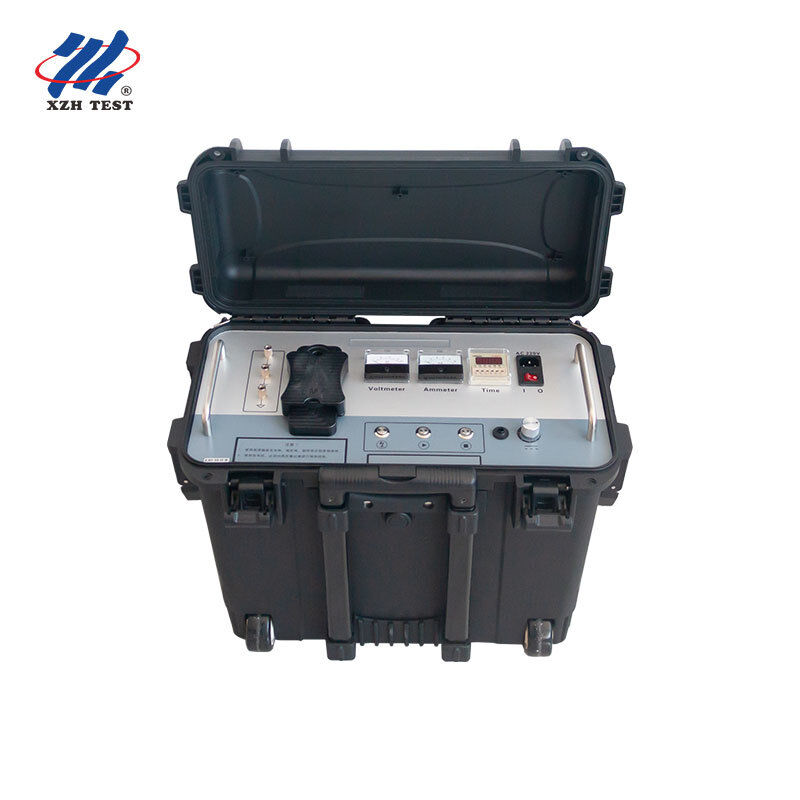

XHHV535-2L पेशेवर केबल गलती स्थान टीमों की जरूरत है जो के लिए बनाया गया हैट्रॉली-माउंटेड यूनिट के लॉजिस्टिक्स के बिना 35kV वर्ग के आवेग डिस्चार्ज की क्षमता. Its pull-rod chassis delivers the same high-voltage performance as bulkier cart-type generators while enabling single-operator deployment in locations with restricted access — substations with stair-only access, संकीर्ण दृष्टिकोण मार्गों वाले केबल खाई, और बहु-मंजिला औद्योगिक सुविधाएं जहां लिफ्ट के आयाम उपकरण के आकार को सीमित करते हैं।
XHHV535-2L की परिभाषित इंजीनियरिंग उपलब्धिपूर्ण 35kV आवेग निर्वहन क्षमताएक पुल-रॉड पोर्टेबल चेसिस में। परंपरागत रूप से 35kV वर्ग के ओवरजोन जनरेटरों को ट्रॉली-माउंटेड कैबिनेट की आवश्यकता होती है, जिसमें पर्याप्त रिक्ति दूरी होती है, भारी गेज आंतरिक वायरिंग,और ओवरसाइज्ड कैपेसिटर बैंकों जो सभी वजन और थोक ड्राइव. XHHV535-2L उच्च आवृत्ति ठोस-राज्य एचवी प्रौद्योगिकी, लघुकृत उच्च विश्वसनीयता सर्किट डिजाइन के माध्यम से एक ही वोल्टेज रेटिंग प्राप्त करता है,और एक एकीकृत चार्जिंग/डिचार्जिंग आर्किटेक्चर जो बाहरी इंटरकनेक्टिंग एचवी केबलिंग और अलग-अलग कैपेसिटर मॉड्यूल को समाप्त करता है.
परिचालन प्रभाव:एक 35kV क्षमता वाला सर्ज जनरेटर जिसे एक तकनीशियन वाहन से परीक्षण बिंदु तक ले जा सकता है ️ गेटों के माध्यम से, सीढ़ियों पर,केबल खाई के पार 🙏 क्षेत्र सेवा संगठनों के लिए एक महत्वपूर्ण परिचालन लाभ हैयह वाहन आवश्यकताओं को कम करता है (कोई लिफ्ट-गेट की आवश्यकता नहीं है), प्रति नौकरी पर तैनाती के समय को तेज करता है, और नियमित 35kV गलती कॉल के लिए दो-व्यक्ति चालक दल की आवश्यकता के शेड्यूलिंग बाधा को समाप्त करता है।
| सुरक्षा सुविधा | यह कैसे बचाता है |
|---|---|
| शून्य-स्थिति प्रारंभ इंटरलॉक | एचवी आउटपुट सक्षम करने से पहले वोल्टेज समायोजन कुंजी शून्य पर होनी चाहिए पूर्ण वोल्टेज पर आकस्मिक 35kV स्टार्टअप को रोकता है |
| रीयल-टाइम स्टैंडबाय वोल्टमीटर | kV मीटर कंडेनसर वोल्टेज को निरंतर प्रदर्शित करता है |
| ट्रिपल ऑटो सुरक्षा | स्वतंत्र ओवरकरंट, ओवरवोल्टेज और ओवरहीट सर्किट एक साथ आउटपुट की निगरानी करते हैं ️ किसी भी दोष की स्थिति में स्वचालित ट्रिप |
| प्रत्यक्ष शॉर्ट सर्किट सहिष्णुता | आउटपुट चरण आक्रामक गलती कंडीशनिंग के दौरान मृत-छोटे परिस्थितियों में जीवित रहने के लिए इंजीनियर ️ कोई क्षति नहीं, कोई फ्यूज प्रतिस्थापन नहीं, बस रीसेट करें और जारी रखें |
| मैनुअल डिस्चार्ज क्षमता | ऑपरेटर के आदेश के माध्यम से अवशिष्ट कंडेन्सर ऊर्जा का नियंत्रित अपव्यय स्वचालित डिस्चार्ज सर्किट से परे माध्यमिक सुरक्षा परत |
| कॉन्फ़िगर करने योग्य डिस्चार्ज समय | मनमाने ढंग से सेट किए जाने वाले डिस्चार्ज अंतराल ऑपरेटर तेजी या ओवरसाइक्लिंग के बिना इष्टतम ध्वनिक पोजिशनिंग के लिए आवेग गति को नियंत्रित करता है |
XHHV535-2L एक कॉम्पैक्ट कैबिनेट में एक चार्जिंग सर्किट और एक डिस्चार्जिंग सर्किट को एकीकृत करता है।चार्जिंग सर्किटएचवी केबल वोल्टेज के नमूने लेता है और इसे वोल्टेज विनियमन नियंत्रण लूप में रूट करता है, जिससे यह सुनिश्चित होता है कि 2μF ऊर्जा भंडारण कैपेसिटर चार्ज ऑपरेटर द्वारा चयनित स्तर (0-35kV) पर सटीक रूप से हो।डिस्चार्जिंग सर्किट, आवेग तंत्र द्वारा ट्रिगर, transfers stored energy through a precision-gapped high-voltage discharge sphere to the output terminal — generating a fast-rising DC impulse pulse that produces both the acoustic thump and electromagnetic transient required for TDR pre-location and acoustic-magnetic pinpointing.
आवेग चुंबक ∙ एक एकीकृत संयोजन जिसमें डीसी उच्च वोल्टेज बिजली की आपूर्ति, ऊर्जा भंडारण संधारित्र,और एक एकल मॉड्यूलर इकाई में निर्वहन गोलाकार XHHV535-2Ls कॉम्पैक्ट आकार कारक की कुंजी हैपारम्परिक घटक-स्तर के सेटअप के परस्पर कनेक्टिंग केबल, अलग-अलग कैपेसिटर बैंक और बाहरी गोले के अंतराल को समाप्त करके,आवेग चुंबक भौतिक आयतन के एक अंश में एक ही विद्युत प्रदर्शन प्राप्त करता है.
| आवेदन | लक्ष्य केबल का प्रकार |
|---|---|
| केबल दोष का पता लगाना | 35kV और उससे कम XLPE, PILC और EPR अछूता बिजली केबल ₹ शहरी वितरण, औद्योगिक फीडर और नवीकरणीय ऊर्जा कलेक्टर सर्किट |
| डीसी वोल्टेज परीक्षण का सामना करें | 35kV केबलों और ट्रांसफार्मर और स्विचिंग उपकरण सहित विद्युत उपकरणों पर स्थापना और मरम्मत के बाद इन्सुलेशन सत्यापन |
| उच्च वोल्टेज फ्लैशओवर परीक्षण | टीडीआर तरंग रूप अधिग्रहण और दोष पूर्व स्थान दूरी माप के लिए नियंत्रित फ्लैशओवर प्रेरण |
| ध्वनिक-चुंबकीय तालमेल | बाह्य ध्वनिक और चुंबकीय क्षेत्र रिसीवरों का उपयोग करके सटीक दोष बिंदु स्थान के लिए सिंक्रनाइज्ड आवेग डिस्चार्ज |
| निवारक रखरखाव मूल्यांकन | पूर्व नियोजित केबल की स्थिति का आकलन ∙ पुराने 35kV नेटवर्क में इन्सुलेशन बिगड़ने के प्रारंभिक पता लगाने के लिए आवेग प्रतिक्रिया आधारभूत रुझान |
प्रश्न: केबल दोष का पता लगाने में उच्च वोल्टेज सर्ज जनरेटर कैसे काम करता है?
सर्ज जनरेटर दोषपूर्ण केबल में एक उच्च-ऊर्जा धड़कन को निष्कासित करता है, जो दोष बिंदु पर एक नियंत्रित उच्च-वोल्टेज चाप बनाता है।यह धनुष ध्वनिक संकेत (जमीनी माइक्रोफोन द्वारा पता लगाया जाने वाला जोरदार धड़कन ध्वनि) और विद्युत चुम्बकीय धड़कन (एक प्रेरक रिसीवर द्वारा पता लगाया जाने वाला) दोनों का उत्पादन करता हैध्वनिक और विद्युत चुम्बकीय संकेत के आगमन के समय को जोड़कर, ऑपरेटर ध्वनिक-चुंबकीय सिंक्रनाइज़ेशन के रूप में जानी जाने वाली तकनीक के साथ सटीक दोष स्थान को सटीक रूप से निर्धारित कर सकते हैं।
प्रश्न: विभिन्न प्रकार के केबलों के लिए मुझे किस वोल्टेज रेंज का चयन करना चाहिए?
वोल्टेज का चयन सामान्य दिशानिर्देश के रूप में केबल के नामित संचालन वोल्टेज का अनुसरण करता है। निम्न वोल्टेज केबलों के लिए (1kV तक), 8kV या 12kV रेंज का उपयोग करें। मध्यम वोल्टेज वितरण केबलों के लिए (6-15kV),16kV रेंज उपयुक्त हैउच्च वोल्टेज ट्रांसमिशन केबल (35kV और उससे अधिक) के लिए 32kV रेंज का प्रयोग करें।हमेशा केबल निर्माता के अधिकतम परीक्षण वोल्टेज विनिर्देशों से परामर्श करें और सुनिश्चित करें कि उच्च वोल्टेज संचालन के दौरान सभी सुरक्षा मंजूरी बनाए रखी जाती है.
प्रश्न: सर्ज जनरेटर के संचालन के दौरान किन सुरक्षा सावधानियों का पालन किया जाना चाहिए?
उच्च वोल्टेज सर्ज जनरेटर परीक्षण के लिए सख्त सुरक्षा प्रोटोकॉल की आवश्यकता होती है। कनेक्शन से पहले हमेशा यह सत्यापित करें कि केबल पूरी तरह से डी-एनर्जी है और सभी बिजली स्रोतों से अलग है।चेतावनी संकेतों के साथ परीक्षण क्षेत्र के चारों ओर कम से कम 5 मीटर की सुरक्षा परिधि स्थापित करें. सभी कर्मियों को उचित पीपीई पहनना चाहिए जिसमें आर्क रेटेड कपड़े, एचवी इन्सुलेटिंग दस्ताने और डायलेक्ट्रिक ओवरशूट शामिल हैं।आपातकालीन रोक, और शून्य वोल्टेज इंटरलॉक सुरक्षा की अतिरिक्त परतें प्रदान करते हैं लेकिन उचित सुरक्षा प्रक्रियाओं की जगह कभी नहीं लेनी चाहिए।
प्रश्न: इस इकाई पर कई ऊर्जा स्तरों (जूल) का क्या लाभ है?
विभिन्न ऊर्जा स्तर विभिन्न नैदानिक प्रयोजनों के लिए कार्य करते हैं।864J1024J) प्रारंभिक दोष पुष्टि और उच्च प्रतिरोध दोषों का पता लगाने के लिए आदर्श हैं जहां अत्यधिक ऊर्जा केबल क्षति को खराब कर सकती है. मध्यम ऊर्जा (1225J) 2048J अधिकांश नियमित गलती की पहचान के लिए इष्टतम ध्वनिक संकेत शक्ति प्रदान करता है। उच्च ऊर्जा (2450J+) बहुत लंबे केबलों, गहरे दफन परिदृश्यों के लिए आरक्षित है,या उच्च प्रतिबाधा दोष जो एक पता लगाने योग्य ध्वनिक हस्ताक्षर का उत्पादन करने के लिए मजबूत चाप उत्पादन की आवश्यकता होती हैतीन-स्तरीय चयन ऑपरेटरों को क्षेत्र की स्थितियों के साथ ऊर्जा उत्पादन को मेल करने की अनुमति देता है।
प्रश्न: इस सर्ज जनरेटर के साथ क्या वारंटी और समर्थन शामिल है?
जीवन भर तकनीकी सहायता के साथ विनिर्माण दोषों के खिलाफ 12 महीने की मानक वारंटी। सीई और आईएसओ 9001:2015 प्रमाणित। प्रत्येक इकाई में अधिभार जनरेटर, एचवी आउटपुट केबल, ग्राउंड केबल,डिस्चार्ज रॉड, उपयोगकर्ता पुस्तिका, और सुरक्षित परिवहन के लिए लॉक रोलर्स के साथ एक भारी शुल्क ट्रॉली। साइट पर स्थापना, कमीशन और ऑपरेटर सुरक्षा प्रशिक्षण अनुरोध पर उपलब्ध हैं।डिस्पोजेबल स्पेयर पार्ट्स, संधारित्र, और एचवी डायोड तेजी से प्रतिस्थापन के लिए स्टॉक कर रहे हैं।
