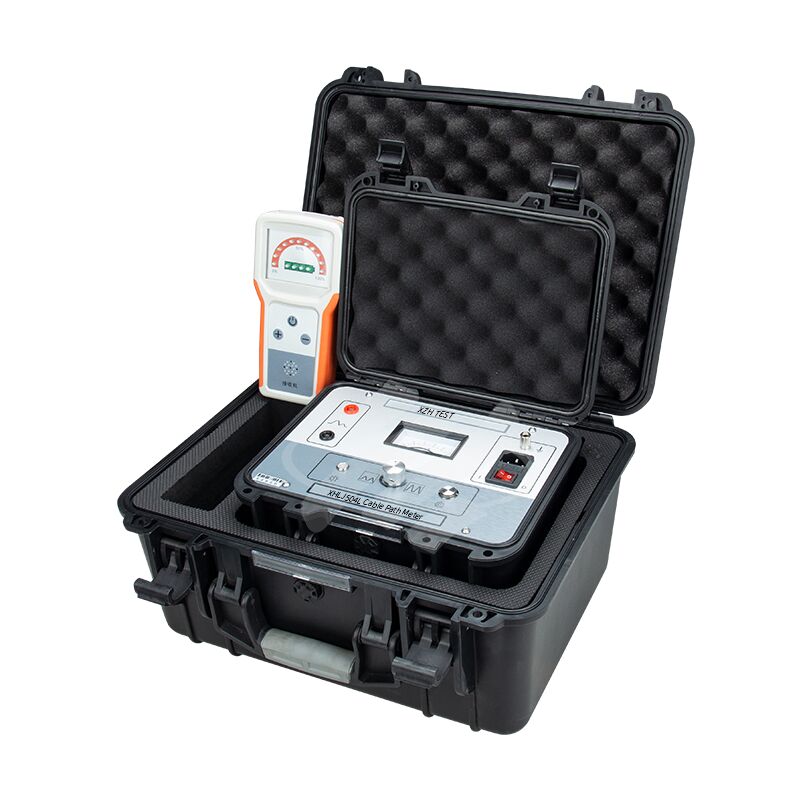

पोर्टेबल दफन केबल रूट ट्रैसर पाइप लोकेटर 5 मीटर गहराई का पता लगाने केबल दोष लोकेटर

केबल पथ मीटर एक विशेष उपकरण है जिसका उपयोग एक निश्चित सीमा के भीतर दफन केबलों की दिशा और गहराई का सटीक पता लगाने के लिए किया जाता है।पथ सिग्नल जनरेटर और पथ सिग्नल रिसीवर के सहकारी परीक्षण से पथ का पता लगाने पूरा किया जाता हैइन दोनों के बीच सहयोगात्मक संचालन के द्वारा केबल पथ को लगभग केबल दफन सीमा के भीतर सटीक रूप से तैनात किया जा सकता है।

पथ का पता लगाने में मुख्य रूप से एक पथ सिग्नल जनरेटर और एक रिसीवर शामिल है। पथ सिग्नल जनरेटर उच्च शक्ति वाले ऑडियो आउटपुट सिग्नल उत्पन्न कर सकता है,और रिसीवर पथ का पता लगाने के कार्य को पूरा करने के लिए ऑडियो संकेत प्राप्त करता है.

XHLJ504L को काम शुरू होने से पहले मौजूदा भूमिगत केबलों के मार्ग और दफन गहराई का पता लगाने और सत्यापित करने के लिए तैनात किया गया है, न कि दोष खोजने के लिए।यह उपयोगिता और नगरपालिका केबल-नेटवर्क रखरखाव टीमों के लिए बनाया गया है जिन्हें एक दफन केबल मार्ग का पता लगाने और खुदाई से पहले इसकी गहराई की पुष्टि करने की आवश्यकता है, निर्माण और सड़क निर्माण कर्मियों के लिए जो खोदने के दौरान दफन केबलों को नुकसान पहुंचाने से बचना चाहिए, नेटवर्क ऑपरेटरों और सर्वेक्षणकर्ताओं के लिए जो दफन केबलों के निर्माण के रूप में पथ की पुष्टि करते हैं,और उन ठेकेदारों के लिए जो सभी बिजली में पूर्व उत्खनन मार्ग सर्वेक्षण करते हैंइसी श्रेणी के अन्य उपकरणों के विपरीत, जो दोषों का पता लगाते हैं या उच्च वोल्टेज स्रोतों के रूप में कार्य करते हैं, यह उपकरण एक हैंडहेल्ड रूट ट्रैकर हैःएक पथ सिग्नल जनरेटर केबल में एक ऑडियो सिग्नल इंजेक्ट करता है और एक पोर्टेबल रिसीवर केबल की दिशा और गहराई निर्धारित करने के लिए संकेत का पालन करता है.

पथ सिग्नल जनरेटर एक 220V नेटवर्क बिजली की आपूर्ति का उपयोग करता है, और आउटपुट सिग्नल वोल्टेज और शक्ति विभिन्न भार के साथ भिन्न होती है।उपकरण को तुरंत संरक्षित किया जाएगा; लोड शॉर्ट सर्किट की स्थिति समाप्त होने के बाद, स्टार्ट बटन दबाएं और डिवाइस सामान्य कार्य को फिर से शुरू करेगा।

मुख्य विशेषताएं:

रिसीवर केबल द्वारा भेजे गए ऑडियो सिग्नल को प्राप्त करता है, ताकि केबल की छिपी हुई गहराई और दिशा का सटीक पता लगाया जा सके।

मुख्य विशेषताएं:

1.आउटपुट पॉजिटिव: सिग्नल स्रोत आउटपुट पॉजिटिव है; इसे केबल के चरण तार या ग्राउंड तार से कनेक्ट करें।

2. आउटपुट नकारात्मक: सिग्नल स्रोत आउटपुट नकारात्मक है; इसे लाइन के ग्राउंड वायर या पृथ्वी से कनेक्ट करें।

3.ओवरलोड संकेत: ओवरलोड सूचक प्रकाश; जब आउटपुट शॉर्ट-सर्किट या संकेत बहुत बड़ा है, तो प्रकाश चालू है।

4.आउटपुट समायोजनः आउटपुट आयाम समायोजन कुंजी, जिसका उपयोग आउटपुट आयाम बदलने के लिए किया जाता है.

5.स्टार्ट बटन: जब ओवरलोड लाइट चालू हो, आउटपुट आयाम को कम करने के बाद, इस बटन को दबाकर सिग्नल जनरेटर को फिर से चालू करें ताकि पथ सिग्नल आउटपुट फिर से शुरू हो।

6. पावर स्विच: ️I ️ स्थिति AC 220V पावर सप्लाई स्विच को चालू करती है, और ️0 ️ स्थिति पावर सप्लाई को बंद करती है।

7.फ्यूज सॉकेटः एसी 220 वी बिजली आपूर्ति प्रणाली फ्यूज के लिए स्थापना स्थान।

8बिजली की सोकेटः मानक एसी 220 वी कनेक्शन पोर्ट, उपकरण की कार्य शक्ति इनपुट पोर्ट।

9ग्राउंडिंग कॉलमः उपकरण सुरक्षा ग्राउंडिंग टर्मिनल।

10.आउटपुट मीटर हेड: जब पॉइंटर स्विंग करता है, तो इसका मतलब है कि एक आउटपुट सिग्नल है; जब पॉइंटर नहीं चलता है, तो कोई आउटपुट सिग्नल नहीं है।पॉइंटर स्विंग का आयाम आउटपुट सिग्नल की प्रवृत्ति को बड़ा या छोटा होने का संकेत देता है, और एक विशिष्ट इकाई मूल्य का प्रतिनिधित्व नहीं करता है।

यह एक केबल पथ मीटर है जिसका उपयोग एक निश्चित सीमा के भीतर दफन केबलों की दिशा और गहराई का सटीक रूप से पता लगाने के लिए किया जाता है।पथ सिग्नल जनरेटर और पथ सिग्नल रिसीवर के सहकारी परीक्षण से पथ का पता लगाने पूरा किया जाता है.

आउटपुट पावर 100W है, आउटपुट करंट 0~2A है, आउटपुट सिग्नल 0~50Vpp है, आउटपुट आवृत्ति ऑडियो है, और कार्य शक्ति आपूर्ति 220V (1±10%), 50Hz (1±5%) है।यह विश्वसनीय ओवर-वर्तमान है, ओपन सर्किट और शॉर्ट सर्किट सुरक्षा।

लाभ ≥100dB है, सिग्नल की ताकत एक एलईडी डिस्प्ले पर दिखाई जाती है, बिजली एक लिथियम बैटरी से आती है, और वॉल्यूम डिजिटल रूप से समायोजित किया जाता है।पोजिशनिंग सटीकता और गहराई माप सटीकता दोनों गहराई के ± 5% हैं, और गहराई माप सीमा 5 मीटर है।

जांच को कनेक्ट करें और रिसीवर चालू करने के लिए 5 सेकंड के लिए पावर बटन दबाएं;सबसे छोटी ध्वनि बिंदु से जुड़ा लाइन जब जांच जमीन के लिए ऊर्ध्वाधर है सुना है दफन केबल के दफन पथ है.

यदि आउटपुट टर्मिनल शॉर्ट-सर्किट है, डिवाइस तुरंत संरक्षित किया जाएगा। लोड शॉर्ट-सर्किट की स्थिति को समाप्त करने के बाद,प्रारंभ बटन दबाएँ और डिवाइस सामान्य संचालन फिर से शुरू हो जाएगा.
