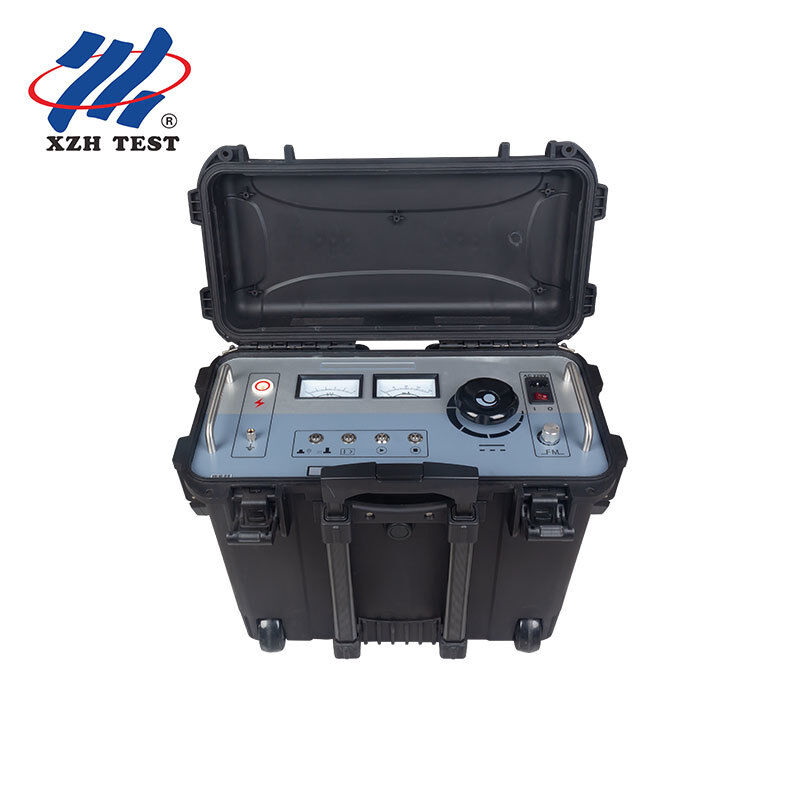

हाई-वोल्टेज केबल बाहरी शीथ फॉल्ट लोकेटर का आउटपुट वोल्टेज 10kV और उससे नीचे है, जो पूरी तरह से केबल बाहरी शीथ को चीनी राष्ट्रीय मानक GB50150-2006 की परीक्षण आवश्यकताओं को पूरा करता है, जिसमें क्रॉस-बॉन्डिंग सिस्टम के लिए उपयुक्त केबल बाहरी शीथ की स्वीकृति और निवारक परीक्षण के साथ-साथ केबल बाहरी शीथ के गलती स्थान भी शामिल है। यह 10kV-500kV सिंगल-कोर और थ्री-कोर हाई-वोल्टेज और अतिरिक्त-हाई-वोल्टेज केबलों में अत्यधिक लीकेज करंट जैसे बाहरी-शीथ ग्राउंडिंग दोषों और छिपे हुए खतरों को जल्दी और सटीक रूप से ढूंढता है, और एचडीपीई और पीवीसी केबल बाहरी शीथ पर 5kV-10kV, 1-मिनट डीसी झेलने का परीक्षण भी कर सकता है। यह 10kV-500kV सिंगल-कोर और थ्री-कोर हाई-वोल्टेज और एक्स्ट्रा-हाई-वोल्टेज केबल ऑपरेटिंग इकाइयों, एक्स्ट्रा-हाई-वोल्टेज केबल इंजीनियरिंग कंपनियों और पावर ट्रांसमिशन और ट्रांसफॉर्मेशन इंजीनियरिंग कंपनियों के केबल उपकरण रखरखाव के लिए एक आवश्यक समर्पित उपकरण है।
यह किसके लिए है (लक्षित दर्शक)XHHG523L को ऑन-साइट पिनपॉइंटिंग और केबल बाहरी-म्यान कार्य के झेलने के चरण के लिए तैनात किया गया है - एक बार जब अनुमानित गलती अनुभाग ज्ञात हो जाता है, तो इसका उपयोग सटीक जैकेट गलती स्थान को इंगित करने और साइट पर जैकेट डीसी झेलने वाले परीक्षण को चलाने के लिए किया जाता है। इसे फील्ड केबल सेवा और रखरखाव कर्मचारियों के लिए इंजीनियर किया गया है जो सीधे 10kV-500kV हाई-वोल्टेज और अतिरिक्त-हाई-वोल्टेज केबलों पर काम करते हैं, अतिरिक्त-हाई-वोल्टेज केबल इंजीनियरिंग कंपनियों और पावर ट्रांसमिशन और ट्रांसफॉर्मेशन इंजीनियरिंग कंपनियों के लिए जो जैकेट स्वीकृति और निवारक परीक्षण करते हैं, और केबल परिसंपत्ति मालिकों और औद्योगिक, रेल, मेट्रो और सबस्टेशन उपयोगकर्ताओं के लिए जो अपने स्वयं के हाई-वोल्टेज केबल जैकेट बनाए रखते हैं। इसका उपयोग सीधे दफन अनुप्रयोगों (स्टेप वोल्टेज विधि) और सुरंग-बिछाए गए अनुप्रयोगों (वर्तमान विधि) दोनों में किया जाता है, साथ ही 5kV-10kV के लिए, 1-मिनट डीसी जैकेट एचडीपीई और पीवीसी शीथ पर परीक्षण का सामना करता है। समान श्रेणी के अन्य उपकरणों के विपरीत, जो जैकेट की खराबी को झेलने के परीक्षण के साथ जोड़ते हैं, यह उपकरण एक समर्पित पोर्टेबल लोकेटर है: इसमें कोई ब्रिज रेंजिंग अनुभाग नहीं है और इसके बजाय साइट पर जैकेट की ग्राउंड गलती को इंगित करने और एक पोर्टेबल इकाई में जैकेट की खराबी का परीक्षण करने पर ध्यान केंद्रित करता है।
उत्पाद की विशेषताएँ| वस्तु | विनिर्देश |
|---|---|
| इनपुट वोल्टेज | एसी 220V (±10%), 50Hz (±2Hz) |
| आउटपुट वोल्टेज | 0~10kV (वर्ग तरंग), समायोज्य |
| आउटपुट करेंट | 0~200mA |
| आउटपुट क्षमता | 2kVA |
| आवृत्ति समायोजन | न्यूनतम: 0.2 हर्ट्ज, अधिकतम: 5 हर्ट्ज (रेंज समायोज्य) |
स्थानीयकरण फ़ंक्शन: AC 220V मुख्य आपूर्ति को एक उत्कृष्ट रूपांतरण प्राप्त करने के लिए पूर्ण-तरंग सुधार के अधीन किया जाता है, इसे पहचान के लिए आवश्यक उच्च-शक्ति विशेष सिग्नल में परिवर्तित किया जाता है; इस सिग्नल को कनेक्टिंग लाइन के माध्यम से स्थानीयकृत करने के लिए केबल पर लागू किया जाता है, और केबल की खराबी को सटीक रूप से इंगित करने के लिए "स्टेप वोल्टेज विधि" या "वर्तमान विधि" का उपयोग किया जा सकता है।
चरण वोल्टेज विधि: यदि दबी हुई केबल में ग्राउंडिंग दोष है, तो दोष बिंदु का पता लगाने के लिए संभावित-अंतर विधि का उपयोग किया जा सकता है। दोषपूर्ण केबल के परीक्षण बिंदु और जमीन के बीच एक परीक्षण वोल्टेज लगाया जाता है, ताकि जमीन में केबल के प्रवेश बिंदु के चारों ओर प्रवेश बिंदु के साथ संकेंद्रित एक वितरण विद्युत क्षेत्र बन जाए। इस क्षेत्र में समान त्रिज्या के किसी भी बिंदु के बीच कोई संभावित अंतर नहीं है, लेकिन अलग-अलग त्रिज्या के किन्हीं दो बिंदुओं के बीच संभावित अंतर होता है, और जब दो बिंदुओं के बीच का अंतर तय होता है, तो दोनों बिंदु केंद्र के जितने करीब होंगे, संभावित अंतर उतना ही मजबूत होगा। दो बिंदुओं A और B को धीरे-धीरे केंद्र की ओर ले जाने पर, जब दोष बिंदु A और B के ठीक मध्य में होता है, तो संभावित अंतर शून्य हो जाता है; यदि गति दोष बिंदु से आगे जारी रहती है, तो संभावित अंतर की ध्रुवता उलट जाती है, इसलिए आगे और पीछे जाने से ग्राउंडिंग बिंदु का सटीक अनुमान लगाया जा सकता है।
वर्तमान विधि: यदि सुरंग केबल में ग्राउंडिंग दोष है, तो दोष बिंदु से पहले और बाद में विपरीत वर्तमान दिशाओं का उपयोग दोष बिंदु को खोजने के लिए किया जा सकता है। दोषपूर्ण केबल पर एक स्पंदित उच्च-वोल्टेज सिग्नल लगाया जाता है ताकि दोष बिंदु डिस्चार्ज हो जाए; दोष बिंदु से पहले और बाद की धाराओं में विपरीत ध्रुवताएँ होती हैं जबकि दोष बिंदु पर धारा सबसे छोटी होती है। गलती बिंदु से पहले और बाद में करंट की दिशा को आंकने के लिए एक रिसीविंग क्लैंप का उपयोग किया जाता है: केबल पर रिसीविंग क्लैंप को क्लैंप करके, रिसीविंग बॉक्स एक दिशा को इंगित करता है, और यदि गति गलती बिंदु से आगे जारी रहती है तो वर्तमान ध्रुवता उलट जाती है, इसलिए आगे और पीछे जाने से ग्राउंडिंग बिंदु को सटीक रूप से आंका जा सकता है।
झेलने योग्य फ़ंक्शन: केबल पर झेलने वाले परीक्षण के लिए 0-10kV आउटपुट के लिए फ़ंक्शन कुंजी को झेलने वाले फ़ंक्शन पर स्विच करें।
वाद्य रचनास्थानीयकरण - चरण वोल्टेज विधि (सीधे दफन केबलों के बाहरी-म्यान दोषों को इंगित करने के लिए, मुख्य इकाई निरंतर पल्स वर्तमान आउटपुट सुनिश्चित करने के लिए स्थानीयकरण मोड में सिग्नल संचारित करती है): ए-फ्रेम स्थापित करें और इसे ए-फ्रेम कनेक्टिंग लाइन के साथ रिसीवर से कनेक्ट करें; रिसीवर स्थिति स्विच को "I" (कमजोर सिग्नल) या "II" (मजबूत सिग्नल) पर सेट करें, माइक्रोएमीटर को "I" स्थिति में शून्यिंग नॉब के साथ शून्य करें ("II" स्थिति में शून्यिंग नॉब का कोई प्रभाव नहीं होता है); केबल मार्ग के साथ, रफ माप सीमा के भीतर सीधे केबल के ऊपर, ए-फ्रेम जांच को जमीन में डालें और एक उपयुक्त पॉइंटर स्विंग सेट करने के लिए समायोजन घुंडी का उपयोग करके एमीटर की परिमाण और दिशा का निरीक्षण करें; समायोजन घुंडी और ए-फ़्रेम जांच के आगे-से-पीछे के क्रम को अपरिवर्तित रखें और ए-फ़्रेम को केबल के ऊपर आगे की ओर ले जाते रहें, पहले उस अनुभाग को ढूंढें जहां ध्रुवीयता बदलती है और फिर वह बिंदु जहां स्पंदन संकेत "0" है या उलटा है, जो गलती बिंदु है; समाप्त होने पर, रिसीवर स्थिति स्विच को "0" पर सेट करें, हाई-वोल्टेज पल्स सिग्नल को बंद करें और केबल और कैपेसिटर को डिस्चार्ज करें।
स्थानीयकरण - वर्तमान विधि (सुरंगों में बिछाए गए केबलों के बाहरी-म्यान दोषों को इंगित करने के लिए, मुख्य इकाई स्थानीयकरण मोड में सिग्नल संचारित करती है): वर्तमान प्राप्त क्लैंप को रिसीवर से कनेक्ट करें; रिसीवर स्थिति स्विच को "I" (या "II" जब करंट मजबूत हो) पर सेट करें और ज़ीरोइंग नॉब के साथ माइक्रोएमीटर को शून्य करें; किसी न किसी माप सीमा के भीतर, केबल पर वर्तमान प्राप्त करने वाले क्लैंप को क्लैंप करें और एक उपयुक्त पॉइंटर स्विंग सेट करने के लिए समायोजन घुंडी का उपयोग करके एमीटर की परिमाण और दिशा का निरीक्षण करें; समायोजन घुंडी और प्राप्त करने वाले क्लैंप की दिशा को अपरिवर्तित रखें और क्लैंप को आगे बढ़ाते रहें, पहले उस अनुभाग को ढूंढें जहां ध्रुवीयता बदलती है और फिर वह बिंदु जहां स्पंदन संकेत "0" है, जो गलती बिंदु है; समाप्त होने पर, रिसीवर स्थिति स्विच को "0" पर सेट करें, हाई-वोल्टेज पल्स सिग्नल को बंद करें और केबल और कैपेसिटर को डिस्चार्ज करें।
झेलने का मोड: लाल हाई-वोल्टेज लाइन को "हाई-वोल्टेज आउटपुट" टर्मिनल में डालें, जिसका दूसरा सिरा मेटल शीथ या आर्मोरिंग से जुड़ा हो और "ग्राउंड" विश्वसनीय रूप से जुड़ा हो (यूनिट चालू होने पर कभी भी वायरिंग कनेक्ट न करें); वायरिंग पूरी होने के बाद, AC 220V सप्लाई कनेक्ट करें और स्विच ऑन करें; ऑन-साइट केबल की स्थिति की पुष्टि करें और वायरिंग सही है, और शुरू करने से पहले जांच लें कि क्या वोल्टेज समायोजन वामावर्त को शून्य पर कर दिया गया है; फ़ंक्शन स्विच बटन (लाल लैंप) के साथ झेलने योग्य मोड का चयन करें; स्टार्ट बटन दबाएं और स्टॉप बटन लैंप चालू हो जाए; वोल्टेज समायोजन को दक्षिणावर्त घुमाएं और उपयुक्त आउटपुट वोल्टेज का चयन करने के लिए वोल्टमीटर और एमीटर को देखें; परीक्षण के बाद, वोल्टेज समायोजन को वामावर्त शून्य स्थिति में घुमाएं, स्टॉप बटन दबाएं, और फिर स्विच ऑफ करें; उच्च वोल्टेज के साथ दोषपूर्ण केबल को डिस्चार्ज करने के बाद ही परीक्षण वायरिंग को हटाया जा सकता है।
नोट्स और सामान्य मुद्देवारंटी: खरीद की तारीख से एक वर्ष के भीतर, उत्पाद की गुणवत्ता की समस्याओं के लिए आजीवन रखरखाव और तकनीकी सेवा के साथ मुफ्त मरम्मत प्रदान की जाती है।
अक्सर पूछे जाने वाले प्रश्न Q1: XHHG523L का उपयोग किस लिए किया जाता है?यह 10kV और उससे कम आउटपुट वाला एक हाई-वोल्टेज केबल बाहरी शीथ फॉल्ट लोकेटर है। इसका उपयोग 10kV-500kV सिंगल-कोर और तीन-कोर हाई-वोल्टेज और अतिरिक्त-हाई-वोल्टेज केबलों में बाहरी-शीथ ग्राउंडिंग दोषों और अत्यधिक रिसाव-वर्तमान खतरों को तुरंत और सटीक रूप से ढूंढने के लिए किया जाता है, जो केबल बाहरी-शीथ GB50150-2006 की परीक्षण आवश्यकताओं को पूरी तरह से पूरा करता है, जिसमें क्रॉस-बॉन्डिंग सिस्टम के लिए उपयुक्त बाहरी शीथ की स्वीकृति और निवारक परीक्षण शामिल हैं।
Q2: आउटपुट क्षमता क्या है?इनपुट वोल्टेज AC 220V (±10%), 50Hz (±2Hz) है; आउटपुट वोल्टेज 0~10kV (वर्ग तरंग) और समायोज्य है; आउटपुट करंट 0~200mA है; आउटपुट क्षमता 2kVA है; और आवृत्ति समायोजन न्यूनतम 0.2 हर्ट्ज से अधिकतम 5 हर्ट्ज (समायोज्य) तक होता है। यह एचडीपीई और पीवीसी केबल बाहरी आवरण पर 5kV-10kV, 1-मिनट DC झेलने का परीक्षण भी कर सकता है।
Q3: यह गलती बिंदु को कैसे इंगित करता है?स्थानीयकरण मोड में AC 220V आपूर्ति को केबल पर लागू एक उच्च-शक्ति विशेष सिग्नल में परिवर्तित किया जाता है, और गलती को सीधे दबे हुए केबलों के लिए चरण वोल्टेज विधि (ए-फ्रेम के साथ) या सुरंगों में बिछाए गए केबलों के लिए वर्तमान विधि (रिसीविंग क्लैंप के साथ) के साथ ध्रुवीयता परिवर्तन के बाद और फिर उस बिंदु पर इंगित किया जाता है जहां स्पंदन संकेत शून्य होता है।
Q4: यह कौन सी सुरक्षा और प्रदर्शन सुविधाएँ प्रदान करता है?इसमें ओवर-करंट, ओवर-वोल्टेज और ओवर-हीट स्वचालित सुरक्षा, शून्य-स्थिति प्रारंभ सुरक्षा और एक अद्वितीय स्व-निर्वहन डिज़ाइन है (एक बार उच्च-वोल्टेज आउटपुट कट जाता है, इसका स्वयं का उच्च वोल्टेज शून्य हो जाता है)। यह करंट और वोल्टेज के लिए दोहरे पॉइंटर मीटर का उपयोग करता है, स्थानीयकरण मोड और झेलने वाले मोड के बीच एक-कुंजी स्विचिंग की अनुमति देता है, परीक्षण रेंज में कोई अंधा क्षेत्र नहीं है, और एक ओवर-वर्तमान सुरक्षा स्विच और समायोज्य रिसीवर संवेदनशीलता प्रदान करता है।
Q5: भौतिक विशिष्टताएँ क्या हैं और इसमें क्या शामिल है?डाइमेंशन 540L × 310W × 460H है और वजन 35kg है। यह उपकरण मुख्य इकाई, एक हाई-वोल्टेज कनेक्टिंग लाइन, एक पावर लाइन, एक रिसीवर, एक 8A फ्यूज (अतिरिक्त के साथ), एक ग्राउंड वायर, एक रिसीविंग क्लैंप और एक ए-फ्रेम के साथ आता है।
