XHSB505B केबल आइडेंटिफायर — केबल फॉल्ट लोकेटर उत्पाद विशेषताएँ
सटीक और विश्वसनीय पहचान।
विभिन्न केबलों के लिए उपयुक्त एक बड़ा पहचान जबड़ा।
अत्यंत सरल संचालन।
स्पष्ट और सहज संकेत।
मुख्य इकाई और सहायक उपकरण पोर्टेबल और साफ-सुथरे हैं।
रिसीवर की प्राप्त-सिग्नल शक्ति समायोज्य है।
लाइव और डी-एनर्जाइज्ड दोनों केबल का परीक्षण किया जा सकता है।
छोटा और पोर्टेबल, वजन में हल्का।
कार्य सिद्धांत डी-एनर्जाइज्ड केबल का पता लगाना
ट्रांसमीटर मुख्य रूप से एक विशेष पल्स सिग्नल उत्पन्न करता है, जिसे एक कनेक्टिंग लाइन के माध्यम से पहचाने जाने वाले केबल पर लागू किया जाता है। विद्युत चुम्बकीय प्रेरण के सिद्धांत के अनुसार, प्रेषित सिग्नल के अनुरूप एक प्रेरित सिग्नल केबल के साथ उत्पन्न होता है। साइट पर, एक उच्च-संवेदनशीलता प्राप्त करने वाला क्लैंप एक हैंडहेल्ड रिसीवर के साथ मिलकर सभी केबलों का पता लगाने के लिए उपयोग किया जाता है, और रिसीवर के मीटर के संकेत के अनुसार, प्रेषित सिग्नल ले जाने वाले केबल (यानी, पहचाने जाने वाले डी-एनर्जाइज्ड केबल) को सटीक रूप से पाया जा सकता है।
लाइव केबल का पता लगाना
ट्रांसमीटर विशेष पल्स सिग्नल उत्पन्न करता है, जिसे पहचाने जाने वाले लाइव केबल के एक बिंदु पर समर्पित ट्रांसमिटिंग क्लैंप के माध्यम से लागू किया जाता है। विद्युत चुम्बकीय प्रेरण के सिद्धांत के अनुसार, प्रेषित सिग्नल के अनुरूप एक प्रेरित सिग्नल केबल के साथ उत्पन्न होता है; साइट पर उच्च-संवेदनशीलता प्राप्त करने वाला क्लैंप और हैंडहेल्ड रिसीवर का उपयोग सभी केबलों का पता लगाने के लिए किया जाता है, और रिसीवर के संकेत के अनुसार, प्रेषित सिग्नल ले जाने वाले केबल (यानी, पहचाने जाने वाले लाइव केबल) को सटीक रूप से पाया जा सकता है।
अनुशंसित उपयोगकर्ता और अनुप्रयोग
यह उपकरण केबल पहचान के लिए समर्पित है — यानी, कई केबलों में से लक्ष्य कौन सा है — न कि फॉल्ट लोकेशन के लिए। यह लाइव और डी-एनर्जाइज्ड दोनों केबल पर काम करता है और विशेष रूप से इसके लिए उपयुक्त है:
1. केबल निर्माण और स्थापना स्थल टीमें
बिछाने, स्थानांतरण, रखरखाव और फॉल्ट हैंडलिंग के दौरान "हम कौन सा केबल ढूंढ रहे हैं" की त्वरित पुष्टि के लिए, प्रत्यक्ष-कनेक्शन विधि या कपलिंग विधि का उपयोग करके।
2. केबल खाइयों और सुरंगों में काम करने वाली टीमें
घनी खाइयों और लंबी सुरंगों में बिछाई गई समान विनिर्देशों वाली कई केबलों में से लक्ष्य केबल की पहचान करने के लिए, जहां मीटर-सुई का झूलना एक सहज और विश्वसनीय निर्णय देता है।
3. केबल रखरखाव और फॉल्ट-हैंडलिंग क्रू
अनिवार्य पूर्व-निर्माण स्पाइक परीक्षण से पहले केबलों की पहचान करने के लिए, और परीक्षण के तहत केबल पर कोई भी ऑपरेशन किए बिना एक लाइव केबल की पहचान करने के लिए (कपलिंग विधि)।
तकनीकी पैरामीटर
| वस्तु |
विनिर्देश |
| पहचान विधि |
मीटर-सुई के झूलने की दिशा से निर्णय लिया गया |
| जबड़े का उद्घाटन |
ट्रांसमिटिंग क्लैंप: Φ125mm; प्राप्त करने वाला क्लैंप: Φ200mm |
| आउटपुट वोल्टेज |
गियर I (प्रत्यक्ष-कनेक्शन विधि): 150V; गियर II (कपलिंग विधि): 250V |
| परीक्षण सीमा |
प्रत्यक्ष-कनेक्शन विधि: 0Ω–1kΩ; कपलिंग विधि: 0Ω–50Ω |
| पल्स करंट |
0–10A |
| पल्स अवधि |
प्रति चक्र 2.75s |
| बिजली की आपूर्ति |
ट्रांसमीटर: 12VDC लिथियम बैटरी; हैंडहेल्ड रिसीवर: आकार-5 (AA) बैटरी |
उपकरण लेआउट

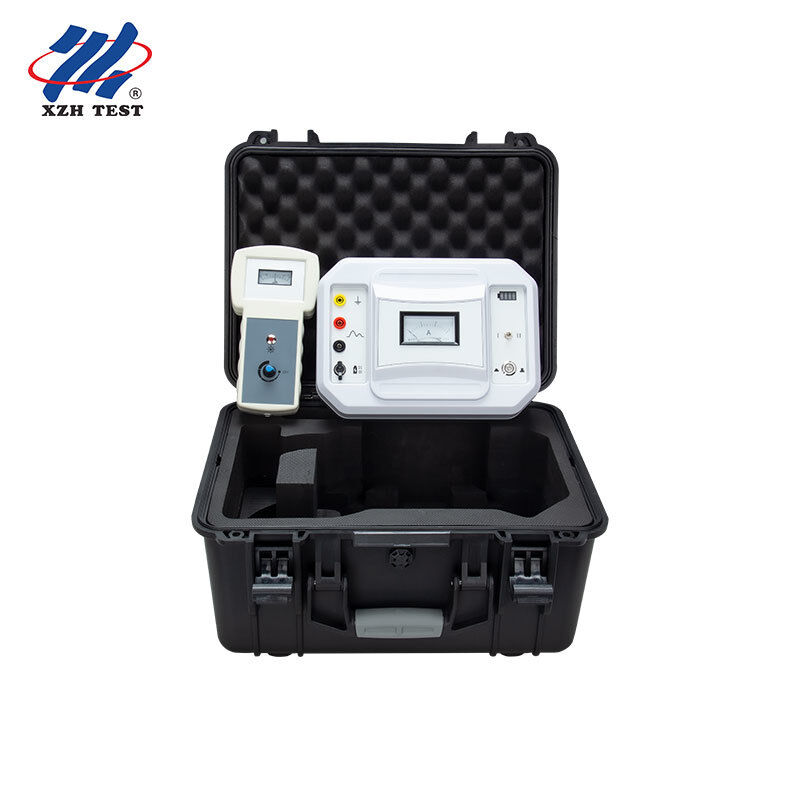

उपकरण में ट्रांसमीटर, ट्रांसमिटिंग क्लैंप, प्राप्त करने वाला क्लैंप और हैंडहेल्ड रिसीवर शामिल हैं।
ट्रांसमीटर पैनल — ग्राउंडिंग टर्मिनल: उपकरण का सुरक्षा ग्राउंडिंग टर्मिनल; आउटपुट पॉजिटिव: ट्रांसमीटर आउटपुट पॉजिटिव, लाल आउटपुट लाइन से जुड़ा हुआ; आउटपुट नेगेटिव: ट्रांसमीटर आउटपुट नेगेटिव, काली आउटपुट लाइन से जुड़ा हुआ; चार्जिंग: DC12V चार्जिंग पोर्ट, चार्जिंग शुरू करने के लिए 12V चार्जर कनेक्ट करें; पावर स्विच: वर्किंग पावर को चालू/बंद करता है; गियर स्विच: डी-एनर्जाइज्ड केबल पहचान के लिए "I" और लाइव केबल पहचान के लिए "II"; बैटरी इंडिकेटर: बिल्ट-इन बैटरी काम करते समय वास्तविक समय में बैटरी स्तर दिखाता है; एमीटर: आउटपुट करंट का तात्कालिक औसत मान प्रदर्शित करता है।
हैंडहेल्ड रिसीवर — एक समायोजन नॉब प्राप्त-सिग्नल शक्ति को समायोजित करता है (बढ़ाने के लिए दक्षिणावर्त, घटाने के लिए वामावर्त; इसमें एक स्विच फ़ंक्शन भी है)। नीचे की तरफ एक BNC कनेक्टर सिग्नल प्राप्त करने के लिए प्राप्त करने वाले क्लैंप को जोड़ने के लिए उपयोग किया जाता है।
संचालन गाइड डी-एनर्जाइज्ड केबल पहचान — प्रत्यक्ष-कनेक्शन विधि
वायरिंग विधि 1: ट्रांसमीटर की लाल परीक्षण लीड को केबल कोर (एक चरण पर्याप्त है) और काली परीक्षण लीड को ग्राउंड से कनेक्ट करें; उस चरण के दूर के सिरे को पृथ्वी से कनेक्ट करें (केबल शील्डिंग परत और कवच ग्राउंडेड नहीं हैं)।
वायरिंग विधि 2: लाल परीक्षण लीड को केबल कोर (एक चरण पर्याप्त है) से कनेक्ट करें; काली परीक्षण लीड को तांबे की शील्डिंग या केबल कवच से कनेक्ट करें; उस चरण के दूर के सिरे को तांबे की शील्डिंग या केबल कवच से कनेक्ट करें; और तांबे की शील्डिंग या कवच की ग्राउंडिंग स्थिति की जांच करें। केबल की पहचान ग्राउंडिंग सिस्टम की ग्राउंडिंग स्थिति और केबल शील्डिंग या कवच के बरकरार होने से प्रभावित होती है, इसलिए विधियाँ 1 और 2 सबसे आदर्श परिणाम देती हैं।
यदि ग्राउंडिंग सिस्टम के ग्राउंडिंग लूप का प्रतिरोध बहुत बड़ा या अविश्वसनीय है, तो प्रेषित सिग्नल लोड होने में विफल हो सकता है या रद्द हो सकता है और पहचान परिणाम खराब होगा; उस स्थिति में वायरिंग को समायोजित करें और विधि 1 या विधि 2 का उपयोग करें।
संचालन चरण
1.ट्रांसमीटर के पावर स्विच को चालू करें और गियर स्विच को "I" पर सेट करें; पावर लाइट तीन बार चमकती है और एमीटर सुई भी समान आवृत्ति पर तीन बार झूलती है, पल्स सिग्नल को चक्रीय रूप से आउटपुट करती है।
2.रिसीवर को प्राप्त करने वाले क्लैंप से कनेक्ट करें और प्राप्त करने वाले क्लैंप को परीक्षण के तहत केबल पर क्लैंप करें।
3.प्राप्त करने वाले क्लैंप की तीर दिशा पर ध्यान दें (तीर दूर के सिरे की ओर इंगित करता है), अन्यथा सुई विपरीत दिशा में झूलती है।
4.रिसीवर के समायोजन नॉब को दक्षिणावर्त घुमाएं; जब "बीप" सुनाई दे और इंडिकेटर लाइट चालू हो जाए, तो रिसीवर चालू हो जाता है। फिर प्राप्त-सिग्नल शक्ति को एक उपयुक्त स्तर पर सेट करें। इस समय केवल सिग्नल ले जाने वाला केबल समान-दिशात्मक निरंतर तीन विशेषता सिग्नल प्राप्त करता है; सिग्नल झूलने की आवृत्ति ट्रांसमीटर आवृत्ति से मेल खाती है और "बीप-बीप-बीप" ध्वनि उत्सर्जित होती है।
लाइव केबल पहचान — कपलिंग विधि
परीक्षण के तहत केबल पर कोई ऑपरेशन करने की आवश्यकता नहीं है — बस ट्रांसमिटिंग क्लैंप को केबल पर क्लैंप करें।
केबल शीथ के दोनों सिरे अच्छी तरह से ग्राउंडेड होने चाहिए, अन्यथा ग्राउंडिंग प्रतिरोध बढ़ने पर कपलिंग करंट कम हो जाता है।
यदि शीथ के दोनों सिरे ग्राउंडेड नहीं हैं, या शीथ बीच में टूटी हुई है, तो कपलिंग विधि का उपयोग नहीं किया जा सकता है।
जब ट्रांसमिटिंग क्लैंप को केबल पर क्लैंप किया जाता है, तो क्लैंप पर तीर केबल के दूर के सिरे की ओर इंगित करना चाहिए।
प्राप्त करने वाले क्लैंप और ट्रांसमिटिंग क्लैंप को कम से कम 2 मीटर की दूरी पर रखा जाना चाहिए।
संचालन चरण
1.ट्रांसमीटर आउटपुट को ट्रांसमिटिंग क्लैंप से कनेक्ट करें और इसे लाइव केबल के उपयुक्त स्थान पर क्लैंप करें, क्लैंप तीर केबल के दूर के सिरे की ओर इंगित करता है।
2.ट्रांसमीटर पावर स्विच चालू करें और गियर "II" चुनें; पावर लाइट तीन बार चमकती है और एमीटर सुई समान आवृत्ति पर तीन बार झूलती है, पल्स सिग्नल को चक्रीय रूप से आउटपुट करती है।
3.प्राप्त करने वाले क्लैंप को रिसीवर से कनेक्ट करें और इसे परीक्षण के तहत केबल पर क्लैंप करें।
4.ध्यान दें कि प्राप्त करने वाले क्लैंप का तीर केबल के दूर के सिरे की ओर इंगित करता है, अन्यथा सुई विपरीत दिशा में झूलती है।
5.रिसीवर के समायोजन नॉब को दक्षिणावर्त घुमाएं; जब "बीप" सुनाई दे और इंडिकेटर लाइट चालू हो जाए, तो रिसीवर चालू हो जाता है। प्राप्त-सिग्नल शक्ति को एक उपयुक्त स्तर पर सेट करें; केवल सिग्नल ले जाने वाला केबल तब ट्रांसमीटर की आउटपुट स्विचिंग आवृत्ति से मेल खाने वाली स्विंग आवृत्ति वाला सिग्नल प्राप्त करता है, और "बीप-बीप-बीप" ध्वनि उत्सर्जित होती है।
6.यदि कपलिंग विधि से लक्ष्य केबल की पहचान नहीं की जा सकती है, तो प्रत्यक्ष-कनेक्शन विधि का उपयोग करने की सलाह दी जाती है।
सावधानियां
परीक्षण के दौरान, रिसीवर की प्राप्त-सिग्नल शक्ति को उपयुक्त रूप से समायोजित किया जाना चाहिए — न तो बहुत अधिक और न ही बहुत कम।
परीक्षण किए जाने वाले केबल की पहचान हो जाने के बाद, निर्माण से पहले एक स्पाइक परीक्षण किया जाना चाहिए, ताकि सुरक्षा सुनिश्चित हो सके!
जब प्राप्त करने वाले क्लैंप को परीक्षण के तहत केबल पर क्लैंप किया जाता है, तो सुनिश्चित करें कि जबड़े अच्छी तरह से संपर्क करें; जबड़ों पर धूल, संपर्क में अंतराल या ढीला फिट सिग्नल रिसेप्शन को प्रभावित करेगा।
यदि साइट पर सुई का झूलना स्पष्ट नहीं है, तो जांचें कि प्राप्त करने वाले क्लैंप का संपर्क अच्छा है या नहीं।
लाइव केबल की पहचान करते समय, यदि हस्तक्षेप इतना गंभीर है कि प्राप्त करने वाला क्लैंप चुंबकीय रूप से संतृप्त हो जाता है और सिग्नल प्राप्त नहीं कर सकता है, तो डी-एनर्जाइज्ड विधि का उपयोग करने की सलाह दी जाती है।
उपकरण का परीक्षण के लिए सीधे शॉर्ट-सर्किट किया जा सकता है।
जब रिसीवर सुई-झूलने की आवृत्ति ट्रांसमीटर से मेल नहीं खाती है, या झूलने का आयाम बहुत छोटा होता है, तो प्राप्त सिग्नल बहुत कमजोर होता है — प्राप्त सिग्नल शक्ति बढ़ाने के लिए समायोजन नॉब को दक्षिणावर्त घुमाएं।
जब रिसीवर सुई अनियमित रूप से झूलती है या बिल्कुल नहीं झूलती है, तो हस्तक्षेप सिग्नल बहुत मजबूत होता है, या परीक्षण के तहत केबल लक्ष्य केबल नहीं है।
मैनुअल को विस्तार से पढ़ें और संबंधित सावधानियों का पालन करें। उपकरण का उपयोग घर के अंदर और बाहर किया जा सकता है, लेकिन बारिश, संक्षारक गैसों, भारी धूल और उच्च तापमान वाले स्थानों से बचना चाहिए। ऑपरेटर के पास विद्युत उपकरण या उपकरणों का सामान्य ज्ञान होना चाहिए। यह एक उच्च-सटीकता वाला उपकरण है और इसे मजबूत कंपन से बचाया जाना चाहिए। मरम्मत, देखभाल और समायोजन पेशेवरों द्वारा किया जाना चाहिए। बैटरी क्षति को रोकने के लिए हर 2 महीने में ट्रांसमीटर को चार्ज और बनाए रखें। रिसीवर की प्राप्त-सिग्नल शक्ति को परीक्षण से पहले शुरुआती सिरे पर समायोजित किया जाना चाहिए (न तो बहुत अधिक और न ही बहुत कम) और परीक्षण के दौरान समायोजित नहीं किया जाना चाहिए।
सामान्य प्रश्न
Q1. XHSB505B केबल आइडेंटिफायर का उपयोग किस लिए किया जाता है?
यह बिजली-केबल बिछाने, स्थानांतरण, रखरखाव और फॉल्ट हैंडलिंग के दौरान कई केबलों में से लक्ष्य केबल कौन सा है, इसकी पहचान करता है — विशेष रूप से समान विनिर्देशों वाली कई केबलों वाली केबल खाइयों में। यह लाइव और डी-एनर्जाइज्ड दोनों केबल की पहचान कर सकता है।
Q2. प्रत्यक्ष-कनेक्शन विधि और कपलिंग विधि के बीच क्या अंतर है?
प्रत्यक्ष-कनेक्शन विधि डी-एनर्जाइज्ड केबल के लिए है: ट्रांसमीटर आउटपुट को केबल कोर (या तांबे की शील्डिंग/कवच) से जोड़ा जाता है, जिसमें परीक्षण सीमा 0Ω–1kΩ और गियर I (150V) होता है। कपलिंग विधि लाइव केबल के लिए है: ट्रांसमिटिंग क्लैंप को केबल पर क्लैंप किया जाता है बिना केबल को संभाले, जिसमें परीक्षण सीमा 0Ω–50Ω और गियर II (250V) होता है; शीथ के दोनों सिरों को अच्छी तरह से ग्राउंडेड होना चाहिए।
Q3. पहचान परिणाम का निर्णय कैसे किया जाता है?
मीटर-सुई के झूलने की दिशा से: केवल सिग्नल ले जाने वाला केबल समान-दिशात्मक निरंतर तीन विशेषता सिग्नल प्राप्त करता है, झूलने की आवृत्ति ट्रांसमीटर से मेल खाती है, और "बीप-बीप-बीप" ध्वनि उत्सर्जित होती है। प्राप्त करने वाले क्लैंप (और ट्रांसमिटिंग क्लैंप) का तीर केबल के दूर के सिरे की ओर इंगित करना चाहिए, अन्यथा सुई विपरीत दिशा में झूलती है।
Q4. मुख्य तकनीकी पैरामीटर क्या हैं?
मीटर-सुई के झूलने की दिशा से पहचान; ट्रांसमिटिंग क्लैंप जबड़ा Φ125mm और प्राप्त करने वाला क्लैंप जबड़ा Φ200mm; आउटपुट वोल्टेज 150V (गियर I) और 250V (गियर II); परीक्षण सीमा 0Ω–1kΩ (प्रत्यक्ष) और 0Ω–50Ω (कपलिंग); पल्स करंट 0–10A; पल्स अवधि 2.75s प्रति चक्र; बिजली की आपूर्ति 12VDC लिथियम बैटरी (ट्रांसमीटर) और आकार-5 (AA) बैटरी (हैंडहेल्ड रिसीवर)।
Q5. पैकेज में क्या शामिल है, और सुरक्षा के लिए क्या ध्यान रखना चाहिए?
पैकेज में 1 ट्रांसमीटर, 1 रिसीवर, 1 चार्जर, 1 लाल आउटपुट लाइन, 1 काली आउटपुट लाइन, 1 ट्रांसमिटिंग क्लैंप, 1 प्राप्त करने वाला क्लैंप और 2 आकार-5 (AA) बैटरी शामिल हैं। सुरक्षा के लिए, परीक्षण किए जाने वाले केबल की पहचान हो जाने के बाद निर्माण से पहले एक स्पाइक परीक्षण किया जाना चाहिए; लाइव केबल की पहचान करते समय, शीथ के दोनों सिरों को अच्छी तरह से ग्राउंडेड होना चाहिए और प्राप्त करने वाले और ट्रांसमिटिंग क्लैंप को कम से कम 2 मीटर की दूरी पर रखा जाना चाहिए।
