| उत्पत्ति के प्लेस: | शीआन, शानक्सी, चीन |
| ब्रांड नाम: | XZH TEST |
| प्रमाणन: | CE/ISO |
| मॉडल संख्या: | XHSB505B |
This instrument is dedicated to cable identification ₹ establishing which one among many cables is the target ₹ for both live and de-energized cables. यह विशेष रूप से निम्नलिखित के लिए उपयुक्त हैः
1केबल-ट्रेंच निरीक्षण और केबल-रिकॉर्ड सर्वेक्षण दल.For confirming the ownership and identity of each cable in dense trenches holding many cables of the same specification, using the intuitive judgement of the meter-needle swing direction. घने खाई में प्रत्येक केबल के स्वामित्व और पहचान की पुष्टि करने के लिए, एक ही विनिर्देश के कई केबलों को धारण करते हुए, मीटर-नील स्विंग दिशा के सहज निर्णय का उपयोग करते हुए।
2लाइव-वर्किंग और नो-आउटटेज केबल रखरखाव चालक दल.For identifying a live cable with the coupling method ∙ परीक्षण के तहत केबल पर कोई ऑपरेशन नहीं है और कोई आउटेज नहीं है (sheath के दोनों छोर अच्छी तरह से जमीन पर होने चाहिए) ।
3केबल स्थानांतरण, पुनः कनेक्शन और संयुक्त दल.For confirming the target cable with the direct-connection method on de-energized cables before relocation or re-connection, स्थानांतरण या फिर से कनेक्शन से पहले डी-एनेर्जीज्ड केबल पर प्रत्यक्ष-कनेक्शन विधि के साथ लक्ष्य केबल की पुष्टि करने के लिए,और पहचान के बाद अनिवार्य पूर्व निर्माण स्पाइक परीक्षण के साथ काम करने के लिए.
कार्य सिद्धांत लाइव केबल डिटेक्शन (coupling method)ट्रांसमीटर एक विशेष पल्स सिग्नल उत्पन्न करता है, जिसे समर्पित ट्रांसमिटिंग क्लैंप के माध्यम से लागू किया जाता है, जिसे पहचानने के लिए लाइव केबल के एक बिंदु पर रखा जाता है।विद्युत चुम्बकीय प्रेरण के सिद्धांत के अनुसार, एक प्रेरित संकेत के अनुसार प्रसारित संकेत के साथ उत्पादन किया जाता है केबल; साइट पर उच्च संवेदनशीलता प्राप्त क्लैंप और हाथ में रिसीवर सभी केबल का पता लगाने के लिए इस्तेमाल कर रहे हैं,and according to the receiver's indication the cable carrying the applied signal (the live cable to be identified) the cable carrying the applied signal (the live cable to be identified) and according to the receiver's indication the cable carrying the applied signal (the live cable to be identified) and according to the receiver's indication the cable carrying the applied signal (the live cable to be identified) and according to the receiver's indication the cable carrying the applied signal (the live cable to be identified) and according to the receiver's indication the cable carrying the applied signal (the live cable to be identified).
डी-एनर्जीज्ड केबल डिटेक्शन (प्रत्यक्ष-कनेक्शन विधि)ट्रांसमीटर एक विशेष पल्स सिग्नल उत्पन्न करता है, जो की पहचान की जाने वाली केबल के लिए एक कनेक्टिंग लाइन के माध्यम से लागू किया जाता है।an induced signal in accordance with the transmitted signal is produced along the cable. प्रेषित संकेत के अनुसार एक प्रेरित संकेत केबल के साथ उत्पन्न होता हैसाइट पर उच्च संवेदनशीलता प्राप्त क्लैंप और हैंडहेल्ड रिसीवर का उपयोग सभी केबलों का पता लगाने के लिए किया जाता है,and from the meter indication the cable carrying the applied signal (the de-energized cable to be identified) and from the meter indication the cable carrying the applied signal (the de-energized cable to be identified) and from the meter indication the cable carrying the applied signal (the de-energized cable to be identified) and from the meter indication the cable carrying the applied signal (the de-energized cable to be identified) and from the meter indication the cable carrying the applied signal (the de-energized cable to be identified) can be found accurately.

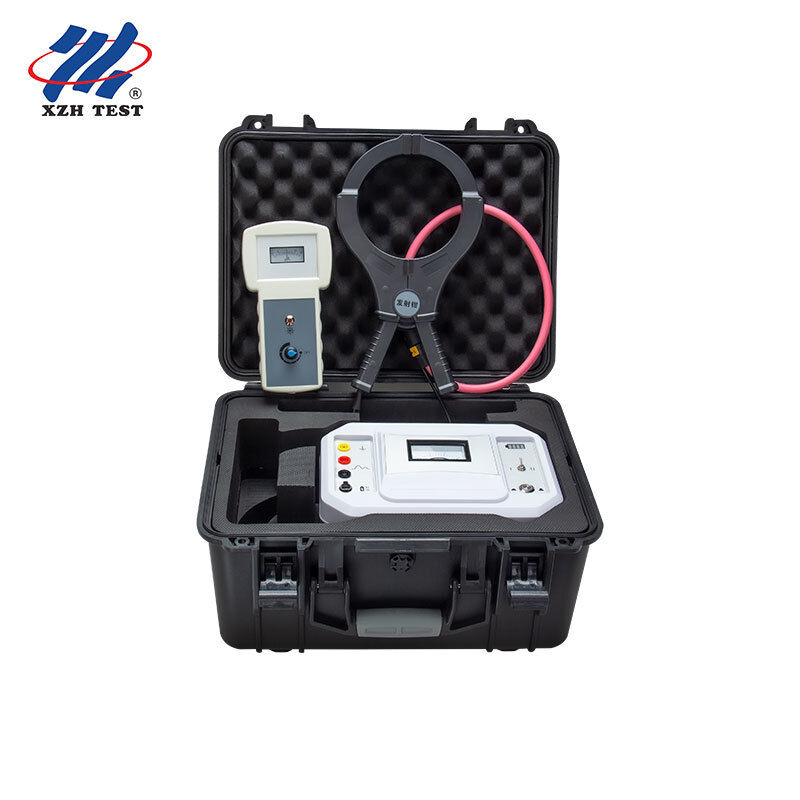

उपकरण लेआउटउपकरण में ट्रांसमीटर, ट्रांसमिटिंग क्लैंप, रिसीविंग क्लैंप और हैंडहेल्ड रिसीवर होते हैं।
| पद | विनिर्देश |
|---|---|
| पहचान विधि | Judged by the meter-needle swing direction. मीटर-नीडल स्विंग दिशा द्वारा न्याय किया गया |
| जबड़े का उद्घाटन | ट्रांसमिटिंग क्लैंप: Φ125mm; रिसीविंग क्लैंप: Φ200mm |
| आउटपुट वोल्टेज | Gear I (direct-connection method): 150V; Gear II (coupling method): 250V |
| परीक्षण सीमा | Direct-connection method: 0Ω?? 1kΩ; coupling method: 0Ω?? 50Ω |
| पल्स करंट | 010A |
| पल्स अवधि | 2.75 प्रति चक्र |
| विद्युत आपूर्ति | ट्रांसमीटर: 12VDC लिथियम बैटरी; हैंडहेल्ड रिसीवर: size-5 (AA) batteries |
It solves the on-site problem of "which cable is the one we're looking for" during power-cable laying, relocation, or relocation. यह बिजली केबल बिछाने, स्थानांतरण, या स्थानांतरण के दौरान "कौन सा केबल हम देख रहे हैं" की साइट पर समस्या को हल करता है।maintenance and fault handling विशेष रूप से cable trenches में जहां एक ही विनिर्देश के कई केबल एक साथ रखे जाते हैं, गलत तरीके से केबल को काटने या फिर से जोड़ने से बचने में मदद करते हैं.
मीटर-नील स्विंग की दिशा द्वाराः केवल लागू संकेत ले जाने वाले केबल को उसी दिशा में लगातार तीन विशेषता संकेत प्राप्त होते हैं, स्विंग आवृत्ति ट्रांसमीटर से मेल खाती है,and a "beep-beep-beep" sound is emitted. प्राप्त करने वाला-क्लैम्प (और प्रसारित करने वाला-क्लैम्प) तीर केबल के दूर के अंत की ओर इशारा करना चाहिए, अन्यथा सुई विपरीत रूप से झूलेगी।
Identification by meter-needle swing direction; transmitting clamp jaw Φ125mm and receiving clamp jaw Φ200mm; output voltage 150V (gear I) and 250V (gear II);test range 0Ω1kΩ (direct-connection) और 0Ω50Ω (coupling); पल्स करंट 0?? 10A; पल्स पीरियड 2.75s per cycle; पावर सप्लाई 12VDC लिथियम बैटरी (ट्रांसमीटर) and size-5 (AA) batteries (handheld receiver).
परीक्षण के तहत केबल पर कोई ऑपरेशन की आवश्यकता नहीं है; शीथ के दोनों छोरों को अच्छी तरह से ग्राउंड किया जाना चाहिए (अन्यथा कुपलिंग करंट गिरता है क्योंकि ग्राउंडिंग प्रतिरोध बढ़ता है),और अगर sheath ends are not grounded or the sheath is broken in the middle the coupling method cannot be used. और अगर sheath ends are not grounded or the sheath is broken in the middle the coupling method cannot be used. और अगर sheath ends are not grounded or the sheath is broken in the middle the coupling method cannot be used. और अगर sheath ends are not grounded or the sheath is broken in the middle the coupling method cannot be usedजब clamping, the clamp arrow must point to the cable's far end, and the receiving clamp and transmitting clamp must be kept at least 2m apart. जब clamping, the clamp arrow must point to the cable's far end, and the receiving clamp and transmitting clamp must be kept at least 2m apart. जब clamping, the clamp arrow must point to the cable's far end, and the receiving clamp and transmitting clamp must be kept at least 2m apart. जब clamping, the clamp arrow must point to the cable's far end, and the receiving clamp and transmitting clamp must be kept at least 2m apart. जब clamping, the clamp arrow must point to the cable's far end, and the receiving clamp and transmitting clamp must be kept at least 2m apart.
The package includes 1 transmitter, 1 receiver, 1 charger, 1 red output line, 1 black output line, 1 transmitting clamp, 1 receiving clamp and 2 size-5 (AA) batteries. खरीद से एक साल के भीतर, आप एक नया चार्जर खरीद सकते हैं.गुणवत्ता की समस्याएं मुफ्त में ठीक की जाती हैं, और मरम्मत और तकनीकी सेवा जीवन के लिए प्रदान की जाती हैं.
