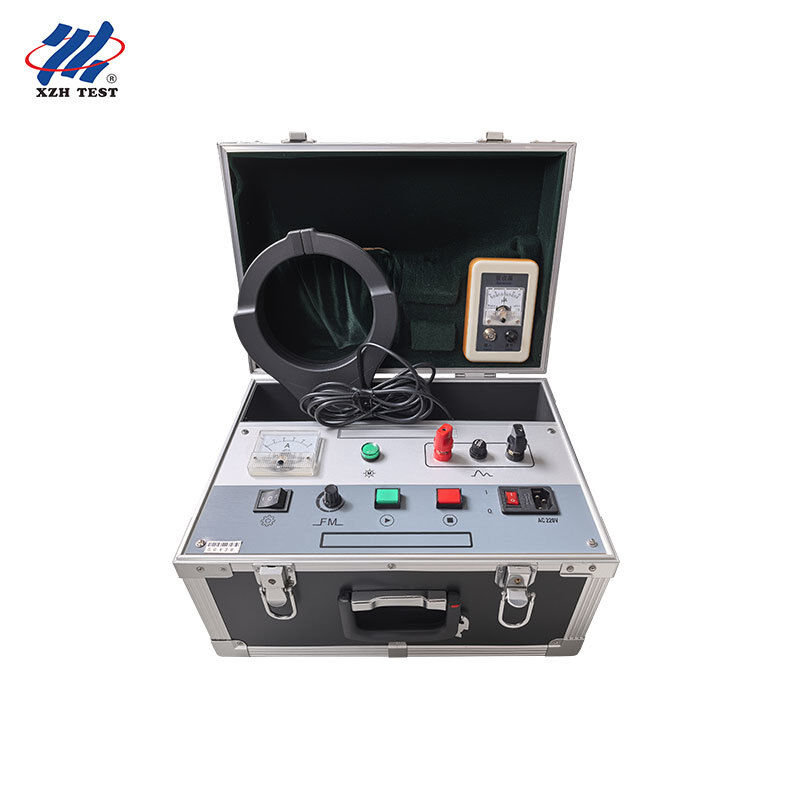

केबल पहचानकर्ता | उच्च शक्ति एसी केबल पहचान उपकरण समायोज्य सिग्नल आवृत्ति के साथ | XHSB505

केबल पहचानकर्ता | उच्च शक्ति एसी केबल पहचान उपकरण समायोज्य सिग्नल आवृत्ति के साथ | XHSB505

उत्पाद का विवरण:
उत्पत्ति के प्लेस: शीआन, शानक्सी, चीन
ब्रांड नाम: XZH TEST ISO/CE
प्रमाणन: CE/ISO
मॉडल संख्या: XHSB505
विस्तृत जानकारी
उत्पत्ति के प्लेस:
शीआन, शानक्सी, चीन
ब्रांड नाम:
XZH TEST ISO/CE
प्रमाणन:
CE/ISO
मॉडल संख्या:
XHSB505
प्रमुखता देना:

High Light

प्रमुखता देना:

Clock Hands Swing Judgment Cable Fault Locator

,

Precise Detection Cable Fault Locator

,

High Voltage Pipeline Identifier

Trading Information
न्यूनतम आदेश मात्रा:
1यूनिट
मूल्य:
बातचीत योग्य
पैकेजिंग विवरण:
लकड़ी की पैकेजिंग
प्रसव के समय:
5-8 कार्य दिवस
भुगतान शर्तें:
टी/टी
आपूर्ति की क्षमता:
3000यूनिट/वर्ष
उत्पाद का वर्णन
उत्पाद अवलोकन

XHSB505 केबल आइडेंटिफ़ायर को उच्च-वोल्टेज केबल निर्माण, स्थापना और रखरखाव कर्मियों के लिए विकसित किया गया है, जिन्हें साइट पर कई केबलों में से एक विशिष्ट केबल की पहचान करने के लिए एक व्यावहारिक समाधान की तत्काल आवश्यकता होती है। विद्युत चुम्बकीय क्षेत्र सिद्धांत द्वारा निर्देशित और आधुनिक इलेक्ट्रॉनिक और टूलिंग तकनीकों के साथ उन्नत तकनीक को अपनाकर, यह तेज और सटीक केबल पहचान प्रदान करता है।

मुख्य विशेषताएं
  • सटीक, त्रुटि-मुक्त पहचान
  • विभिन्न प्रकार के केबलों के लिए उपयुक्त बड़ी पहचान क्लैंप
  • अत्यंत सरल संचालन
  • स्पष्ट और सहज संकेत
  • पोर्टेबल और सुव्यवस्थित मुख्य और सहायक भाग
  • समायोज्य रिसीवर संवेदनशीलता
  • समायोज्य सिग्नल आवृत्ति
कार्य सिद्धांत

इनपुट AC 220 V मेन सप्लाई को इलेक्ट्रॉनिक तकनीक द्वारा पहचान के लिए आवश्यक उच्च-शक्ति विशेष सिग्नल में परिवर्तित किया जाता है। यह सिग्नल कनेक्टिंग लाइन के माध्यम से पहचाने जाने वाले केबल पर लागू किया जाता है। विद्युत चुम्बकीय प्रेरण के सिद्धांत के आधार पर, प्रेषित सिग्नल के अनुरूप एक सिग्नल केबल के साथ प्रेरित होता है। साइट पर, एक उच्च-संवेदनशीलता रिसीवर क्लैंप को हैंडहेल्ड रिसीवर के साथ मिलाकर सभी मौजूद केबलों का परीक्षण किया जाता है, और लक्ष्य केबल (सिग्नल ले जाने वाली केबल) को हैंडहेल्ड रिसीवर मीटर पर संकेत से सटीक रूप से पाया जा सकता है।

तकनीकी पैरामीटर
वस्तु विनिर्देश
पहचान विधि मीटर पॉइंटर की स्विंग दिशा द्वारा निर्धारित
क्लैंप का उद्घाटन Φ125 मिमी
शक्ति 1.5 kVA (आंतरायिक, तात्कालिक)
सिग्नल ट्रांसमिट आवृत्ति न्यूनतम 0.4 हर्ट्ज, अधिकतम 1 हर्ट्ज (समायोज्य सीमा)
संचालन गाइड
  1. केबल के दोनों सिरों पर कवच को पृथ्वी से डिस्कनेक्ट करें। परीक्षण किए जाने वाले केबल के कोर पर आउटपुट लाइन की लाल क्लिप को क्लैंप करें (एक अच्छा चरण, या उच्च इन्सुलेशन वाला चरण); आउटपुट लाइन की काली क्लिप को ग्राउंडिंग पॉइंट या ग्राउंडिंग स्टेक पर क्लैंप करें; उस केबल के संबंधित कोर को दूर के छोर पर ग्राउंडिंग पॉइंट या ग्राउंडिंग स्टेक से कनेक्ट करें।
  2. आइडेंटिफ़ायर पावर स्विच चालू करें और आउटपुट गियर का चयन करें: "I" निम्न गियर है, जो छोटी केबलों के लिए उपयुक्त है; "II" उच्च गियर है, जो लंबी केबलों के लिए उपयुक्त है।
  3. साइट पर केबल की स्थिति और वायरिंग सही होने की पुष्टि करने के बाद, "स्टार्ट" बटन दबाएं।
  4. आइडेंटिफ़ायर रिसीवर को रिसीवर क्लैंप से कनेक्ट करें।
  5. रिसीवर क्लैंप की तीर की दिशा पर ध्यान दें - यह करंट प्रवाह की दिशा (सकारात्मक दिशा) को इंगित करता है; अन्यथा मीटर पॉइंटर विपरीत दिशा में झूलता है।
  6. परीक्षण किए जाने वाले केबल पर रिसीवर क्लैंप को क्लैंप करें।
  7. रिसीवर संवेदनशीलता को एक उपयुक्त स्थिति में समायोजित करें।
  8. हैंडहेल्ड रिसीवर अब स्विंग सिग्नल दिखाता है।

एक बार ट्रांसमीटर और रिसीवर सामान्य रूप से काम कर रहे हों, तो परीक्षण क्लैंप में प्रेरित वोल्टेज हैंडहेल्ड रिसीवर पर प्रदर्शित होता है, और पॉइंटर स्विंग दिशा सिग्नल दिशा होती है। जब समायोजन नॉब को नहीं हिलाया जाता है और परीक्षण क्लैंप के किनारे पर लाल तीर केबल रन की दिशा में इंगित करता है, तो वह केबल जिसका रिसीवर पॉइंटर सबसे बड़े स्विंग के साथ दाईं ओर विक्षेपित होता है, लक्ष्य केबल है; अन्य सभी केबल केवल एक वापसी संकेत दिखाते हैं, जिसमें पॉइंटर बाईं ओर विक्षेपित होता है और एक छोटा स्विंग होता है।

सावधानियां
  • परीक्षण के दौरान, रिसीवर संवेदनशीलता को बहुत अधिक सेट न करें; लगभग 20-80% का मीटर-पॉइंटर स्विंग उपयुक्त है।
  • आइडेंटिफ़ायर के वर्किंग पावर सप्लाई का फ्यूज बहुत बड़ा नहीं होना चाहिए - यह 6 A से अधिक नहीं होना चाहिए।
  • लक्ष्य केबल की पहचान हो जाने के बाद, सुरक्षा सुनिश्चित करने के लिए निर्माण से पहले इसका परीक्षण-पंचर किया जाना चाहिए।
  • जब रिसीवर क्लैंप को परीक्षण किए जाने वाले केबल पर क्लैंप किया जाता है, तो सुनिश्चित करें कि क्लैंप जबड़े अच्छी तरह से संपर्क करें। जबड़ों पर धूल, संपर्क में अंतराल, या ढीला संपर्क सिग्नल रिसेप्शन को प्रभावित करेगा।
  • यदि साइट पर रिसीवर पर पॉइंटर स्पष्ट रूप से नहीं झूलता है, तो जांचें कि रिसीवर क्लैंप अच्छी तरह से संपर्क में है या नहीं।
  • उपकरण पर शॉर्ट-सर्किट परीक्षण करने के लिए एकल तार का उपयोग करना सख्त वर्जित है; परीक्षण के लिए मानक परीक्षण रेसिस्टर का उपयोग करें।
  • जब एक छोटी दूरी के कम-प्रतिरोध वाले केबल की पहचान करते समय फ्यूज उड़ जाता है, तो उपकरण के सिग्नल ट्रांसमिट एंड पर टेस्ट रेसिस्टर को श्रृंखला में कनेक्ट करें।
यह किसके लिए है

XHSB505 एक मेन-पावर्ड, हाई-पावर केबल पहचान उपकरण (1.5 kVA आउटपुट, Φ125 मिमी क्लैंप, समायोज्य 0.4-1 हर्ट्ज सिग्नल आवृत्ति) है। यह उन टीमों के लिए लक्षित है जो मेन सप्लाई से साइट पर केबल की पहचान करती हैं और जिन्हें छोटी और लंबी दोनों केबलों से मेल खाने के लिए समायोज्य सिग्नल आवृत्ति और निम्न/उच्च आउटपुट गियर की आवश्यकता होती है।

  • उच्च-वोल्टेज केबल निर्माण, स्थापना और रखरखाव दल जिन्हें काटने या जोड़ने से पहले वे किस केबल पर काम कर रहे हैं, इसकी सटीक पुष्टि करनी चाहिए।
  • उपयोगिता और ग्रिड फील्ड टीमें जो केबलTrenches और डक्ट्स में काम करती हैं जहां एक ही विनिर्देश की कई केबल एक साथ चलती हैं।
  • फील्ड इंजीनियर जो ऑन-साइट AC 220 V सप्लाई से कनेक्ट हो सकते हैं और जिन्हें कठिन या लंबी केबल रन के लिए उच्च-शक्ति (1.5 kVA) आउटपुट की आवश्यकता होती है।
  • ऑपरेटर जिन्हें विशिष्ट साइट स्थितियों के अनुकूल सिग्नल भेजने की गति (0.4-1 हर्ट्ज) को ट्यून करने की आवश्यकता होती है और छोटी केबलों के लिए निम्न गियर "I" या लंबी केबलों के लिए उच्च गियर "II" का चयन करना होता है।
  • इलेक्ट्रिकल वर्कर जिनके पास मैनुअल में आवश्यक विद्युत उपकरण और उपकरणों के उपयोग का सामान्य ज्ञान है।
बिक्री के बाद सेवा

उपकरण खरीद की तारीख से गुणवत्ता की समस्याओं के लिए एक वर्ष की मुफ्त वारंटी के साथ आता है, और आजीवन मरम्मत और तकनीकी सेवा प्रदान की जाती है। यदि आपको लगता है कि उपकरण सामान्य रूप से काम नहीं कर रहा है या कोई खराबी आती है, तो कृपया हमसे संपर्क करें ताकि हम आपके लिए सबसे सुविधाजनक और प्रभावी समाधान की व्यवस्था कर सकें। सेवा फोन: 400-029-0829।

अक्सर पूछे जाने वाले प्रश्न

Q1. XHSB505 लक्ष्य केबल की पहचान कैसे करता है?
पहचान मीटर पॉइंटर की स्विंग दिशा पर आधारित होती है। जब समायोजन नॉब को नहीं हिलाया जाता है और परीक्षण क्लैंप के किनारे पर लाल तीर केबल रन की दिशा में इंगित करता है, तो वह केबल जिसका रिसीवर पॉइंटर सबसे बड़े स्विंग के साथ दाईं ओर विक्षेपित होता है, लक्ष्य केबल है; अन्य सभी केबल केवल एक वापसी संकेत दिखाते हैं, जिसमें पॉइंटर बाईं ओर विक्षेपित होता है और एक छोटा स्विंग होता है।

Q2. समायोज्य सिग्नल आवृत्ति किस लिए है?
नई पीढ़ी के आइडेंटिफ़ायर में आवृत्ति समायोजन फ़ंक्शन जोड़ा गया है। आवृत्ति समायोजन नॉब सिग्नल की भेजने की गति को बदलता है, जिसमें न्यूनतम 0.4 हर्ट्ज से अधिकतम 1 हर्ट्ज तक की समायोज्य सीमा होती है, इसलिए सिग्नल को ऑन-साइट स्थितियों से मेल खाया जा सकता है।

Q3. "I" और "II" आउटपुट गियर क्या हैं?
आउटपुट चयन स्विच में दो गियर होते हैं: "I" निम्न गियर है, जो छोटी केबलों के लिए उपयुक्त है, और "II" उच्च गियर है, जो लंबी केबलों के लिए उपयुक्त है।

Q4. रिसीवर संवेदनशीलता कैसे सेट की जानी चाहिए?
संवेदनशीलता को समायोजित करने के लिए हैंडहेल्ड रिसीवर के नीचे स्थित पोटेंशियोमीटर का उपयोग करें, ताकि मीटर पॉइंटर लगभग 20-80% झूलता रहे। इसे बहुत संवेदनशील सेट न करें, ताकि मीटर को slam होने से बचाया जा सके। यदि पॉइंटर स्विंग स्पष्ट नहीं है, तो जांचें कि रिसीवर क्लैंप अच्छी तरह से संपर्क में है या नहीं।

Q5. किन सावधानियों का पालन किया जाना चाहिए, और क्या शामिल है?
केबल की पहचान के बाद, सुरक्षा के लिए निर्माण से पहले इसका परीक्षण-पंचर करें; क्लैंप जबड़े के अच्छे संपर्क सुनिश्चित करें; कभी भी एकल तार से शॉर्ट-सर्किट परीक्षण न करें - मानक परीक्षण रेसिस्टर का उपयोग करें; यदि छोटी दूरी के कम-प्रतिरोध वाले केबल की पहचान करते समय फ्यूज उड़ जाता है, तो सिग्नल ट्रांसमिट एंड पर टेस्ट रेसिस्टर को श्रृंखला में कनेक्ट करें; और पावर फ्यूज 6 A से अधिक नहीं होना चाहिए। पैकेज में मुख्य इकाई, रिसीवर, पावर कॉर्ड, लाल आउटपुट लाइन, काली आउटपुट लाइन, रिसीवर (टेस्ट) क्लैंप, टेस्ट रेसिस्टर, तीन 6 A फ्यूज और तीन 20 A फ्यूज शामिल हैं, जिसमें एक वर्ष की मुफ्त वारंटी और आजीवन सेवा है।
