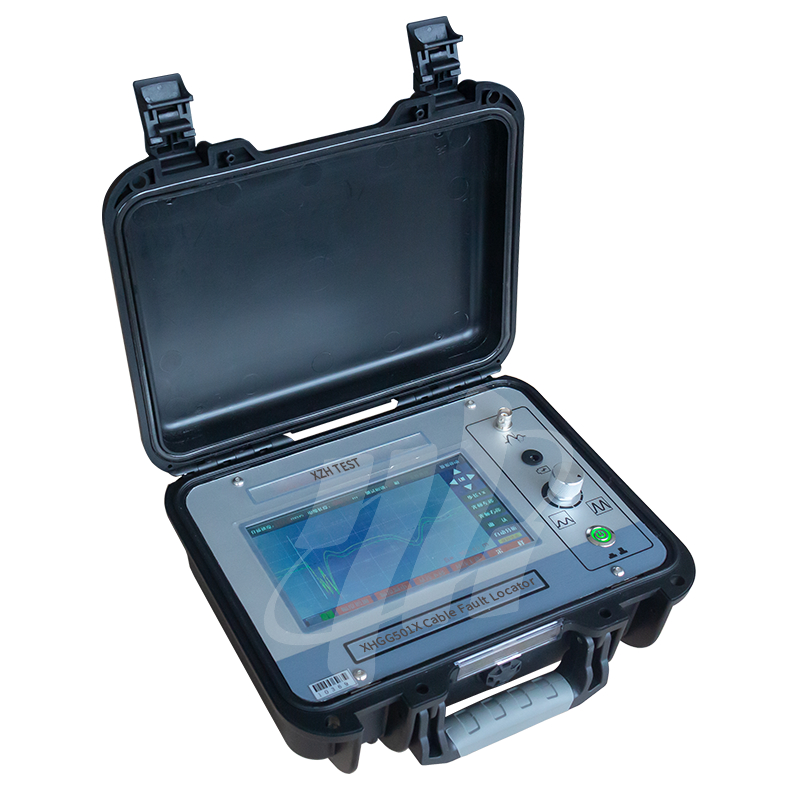

यह केबल फॉल्ट परीक्षक एबीसी तीन-फेज केबल नमूनाकरण को अलग से महसूस करता है, और नमूनाकरण तरंगरूप को एक ही समय में स्क्रीन पर प्रदर्शित किया जाता है, ताकि तीन-फेज केबल के तरंगरूप की तुलना की जा सके। उपकरण में अनुकूली आउटपुट पल्स नमूनाकरण गति और स्वचालित तरंगरूप विश्लेषण के कार्य हैं, और अनुप्रयोग सरल है।
उत्पाद की विशेषताएं
| अधिकतम परीक्षण लंबाई | 50 किमी से कम नहीं |
| नमूनाकरण गति | 10MHz, 20MHz, 50MHz, 100MHz, 200MHz |
| पल्स चौड़ाई | 1us, 0.75us, 0.5us, 0.2us, 0.1us |
| पल्स आयाम | 400V |
कार्य सिद्धांत
केबल फॉल्ट परीक्षक यात्रा तरंग विधि परीक्षण सिद्धांत को अपनाता है:
1. यात्रा तरंग विधि: जब रेडियो तरंग संचरण लाइन में प्रेषित होती है, यदि संचरण लाइन समान नहीं है, यानी, संचरण लाइन में एक बिंदु का विशिष्ट प्रतिबाधा बदल जाता है, जब रेडियो तरंग बिंदु पर प्रेषित होती है, तो लोड पर प्रेषित होने के अलावा, यह रिवर्स ट्रांसमिशन भी उत्पन्न करेगा और परीक्षण अंत में वापस आ जाएगा, हम तरंग के रिवर्स ट्रांसमिशन को परावर्तित तरंग कहते हैं, तरंग के रिवर्स ट्रांसमिशन उत्पन्न करने की घटना को तरंग का परावर्तन घटना कहा जाता है। तथाकथित यात्रा तरंग आपतित तरंग और परावर्तित तरंग का सामान्य नाम है।
2, जब रेडियो तरंग संचरण लाइन में प्रेषित होती है, तो शॉर्ट सर्किट बिंदु पर प्रतिध्वनि की ध्रुवता उत्सर्जित पल्स की ध्रुवता के विपरीत होती है, और ब्रेक पॉइंट (केबल टर्मिनल सहित) पर प्रतिध्वनि की ध्रुवता उत्सर्जित पल्स की ध्रुवता के समान होती है। पल्स विधि का उपयोग करते हुए, उपकरण आसानी से दोष बिंदु और परीक्षण अंत के बीच की दूरी को प्रतिध्वनि की ध्रुवता के अनुसार निर्धारित कर सकता है।
3. केबल फॉल्ट परीक्षक परीक्षण के तहत केबल पर एक कम-वोल्टेज पल्स सिग्नल लागू करता है, और पल्स सिग्नल केबल के फॉल्ट पॉइंट के माध्यम से एक परावर्तित सिग्नल उत्पन्न करता है। केबल फॉल्ट परीक्षक परावर्तित सिग्नल को संसाधित करता है और एक तरंगरूप आरेख प्रस्तुत करता है। परीक्षण के तहत केबल की मोटे दोष दूरी को परावर्तित तरंगरूप का विश्लेषण करके निर्धारित किया जाता है।
![]()
वायरिंग विधि इस प्रकार है: दोषपूर्ण चरण लाइन और केबल परिरक्षण परत से केबल फॉल्ट परीक्षक के "नमूनाकरण इंटरफ़ेस" को कनेक्ट करने के लिए एक एकल क्यू लाइन का उपयोग करें। कम वोल्टेज पल्स वायरिंग नीचे चित्र में दिखाई गई है।
नोट: परीक्षण के दौरान, यह पुष्टि की जानी चाहिए कि केबल बॉडी में कोई बिजली संग्रहीत नहीं है।
चरण 1: सिग्नल लाइन को चरण ए का परीक्षण करने के लिए क्लैंप करें। संबंधित इंटरफ़ेस का परीक्षण चरण चयन भी चरण ए पर सेट है। फिर नमूनाकरण स्थिति में प्रवेश करने के लिए इंटरफ़ेस पर नमूना/रखें बटन पर क्लिक करें। नमूनाकरण तरंगरूप का निरीक्षण करें। यदि आपको लगता है कि एसएम्पलिंग तरंगरूप अच्छा है, तो तरंगरूप विश्लेषण के लिए होल्ड स्थिति में प्रवेश करने के लिए नमूना/रखें बटन पर क्लिक करें। "तरंगरूप" उदाहरण देखें -तरंगरूपों का विश्लेषण करें।
चरण 2: सिग्नल लाइन को चरण बी का परीक्षण करने के लिए क्लैंप करें। परीक्षण प्रक्रिया के पहले चरण को दोहराएं।
चरण 3: सिग्नल लाइन को चरण सी का परीक्षण करने के लिए क्लैंप करें। परीक्षण प्रक्रिया के पहले चरण को दोहराएं।
उपरोक्त तीन-चरणीय परीक्षण पूरा होने के बाद, इंटरफ़ेस एक ही समय में तीन-फेज केबल के पल्स परीक्षण तरंगरूप प्रदर्शित करता है।
