| उत्पत्ति के प्लेस: | शीआन शांक्सी चीन |
| ब्रांड नाम: | XZH TEST |
| प्रमाणन: | CE/ISO |
| मॉडल संख्या: | XHGG502A2 |
विवरण

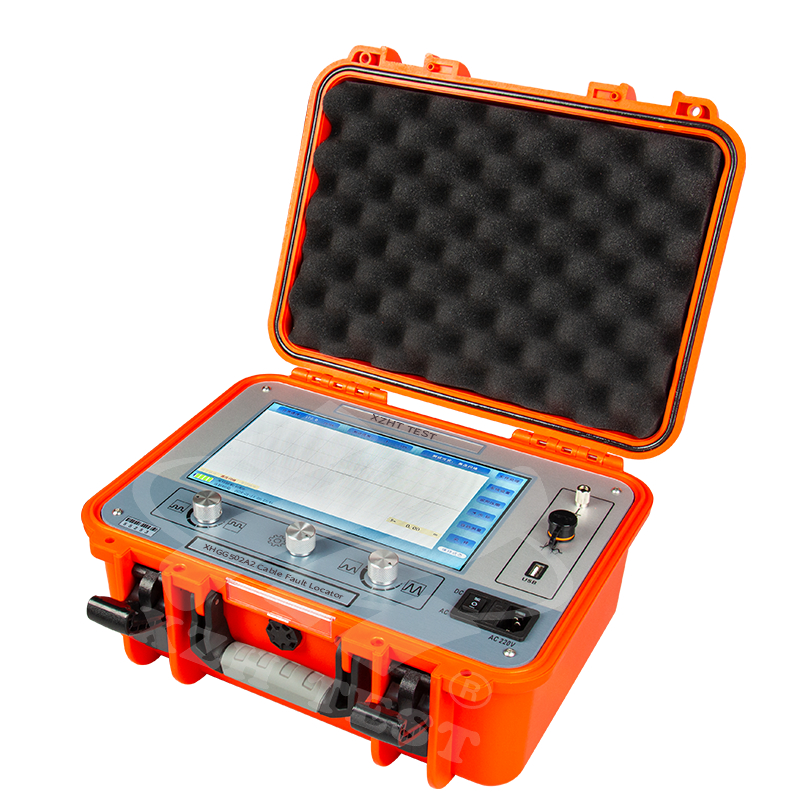

यह केबल फॉल्ट लोकेटर बिजली के केबलों की स्थिति और फॉल्ट दूरी को मापने और विश्लेषण करने के लिए एक विशेष उपकरण है।
केबल वेव स्पीड, केबल की लंबाई और फॉल्ट दूरी का परीक्षण करने के कार्य के साथ
यह केबल फॉल्ट परीक्षक बिजली के केबलों, उच्च-आवृत्ति समाक्षीय केबलों, स्ट्रीट लाइट केबलों और विभिन्न क्रॉस-सेक्शन और मीडिया वाले विभिन्न सामग्रियों से बने दबे हुए तारों के कम-प्रतिरोध, शॉर्ट-सर्किट, ओपन-सर्किट और डिस्कनेक्शन फॉल्ट के लिए उपयुक्त है, साथ ही उच्च-प्रतिरोध रिसाव और उच्च-प्रतिरोध फ्लैशओवर के लिए भी।
विशेषताएँ
| डिस्प्ले | 10.1-इंच फुल-कलर टीएफटी टच |
| पूरी तरह से स्वचालित | परीक्षण रेंज सेटिंग, स्वचालित वेवफॉर्म विश्लेषण और परीक्षण दूरी का प्रदर्शन |
| सरल | पूर्ण अंग्रेजी मेनू, टच और कोडेड बटन के दो ऑपरेशन तरीके |
| रेंजिंग रेंज | ≥65किमी |
| परीक्षण विधियाँ | निम्न-वोल्टेज पल्स विधि, उच्च-वोल्टेज फ्लैशओवर विधि |
| अति-उच्च चमक | एलईडी बैकलाइट चमक 280nit तक पहुँचती है |
उपकरण घटक
• केबल फॉल्ट परीक्षक: निम्न-वोल्टेज पल्स विधि, उच्च-वोल्टेज फ्लैशओवर विधि और मल्टीपल पल्स विधि (कप्लर आवश्यक) का उपयोग करके केबलों का परीक्षण और विश्लेषण करने के लिए एक इकाई;
• कप्लर: मल्टीपल पल्स विधि के लिए उपयोग किया जाता है (वैकल्पिक);
• आउटपुट केबल (1.5 मीटर सिंगल क्यू केबल): निम्न-वोल्टेज पल्स परीक्षण विधि के लिए केबल फॉल्ट परीक्षक को परीक्षण के अधीन केबल से जोड़ता है;
• इनपुट केबल (2 मीटर डबल क्यू केबल): उच्च-वोल्टेज फ्लैशओवर परीक्षण विधि के लिए केबल फॉल्ट परीक्षक को सैंपलर से जोड़ता है;
• सैंपलर: उच्च-वोल्टेज फ्लैशओवर विधि के लिए उच्च-वोल्टेज सिग्नल से नमूनाकरण ग्राउंड पर परावर्तित सिग्नल प्राप्त करता है;
• पावर केबल (1.8 मीटर): केबल फॉल्ट परीक्षक के लिए चार्जिंग कनेक्शन केबल;
• कप्लर उच्च-वोल्टेज केबल ए (2 मीटर): मल्टीपल पल्स विधि के लिए कप्लर को परीक्षण के अधीन केबल से जोड़ता है। इसे केवल प्लग इन और अनप्लग किया जा सकता है, घुमाया या घुमाया नहीं जा सकता है;
• कप्लर उच्च-वोल्टेज केबल बी (2 मीटर): मल्टीपल पल्स विधि के लिए कप्लर को उच्च-वोल्टेज पल्स सिग्नल स्रोत से जोड़ता है। इसे केवल प्लग इन और अनप्लग किया जा सकता है, घुमाया या घुमाया नहीं जा सकता है;
• ग्राउंड वायर (2.5 मीटर): कप्लर ग्राउंडिंग वायर;
• यूएसबी केबल: वेवफॉर्म फ़ाइलों को कंप्यूटर में आयात करते समय उपयोग किया जाता है।
मल्टी-पल्स विधि फील्ड वायरिंग आरेख
