| उत्पत्ति के प्लेस: | XI'AN शांक्सी |
| ब्रांड नाम: | XZH TEST |
| प्रमाणन: | CE |
| मॉडल संख्या: | XHGG502A2 |
| दस्तावेज: | B2720 LVD Certificate XZH T...nt.pdf |
विवरण

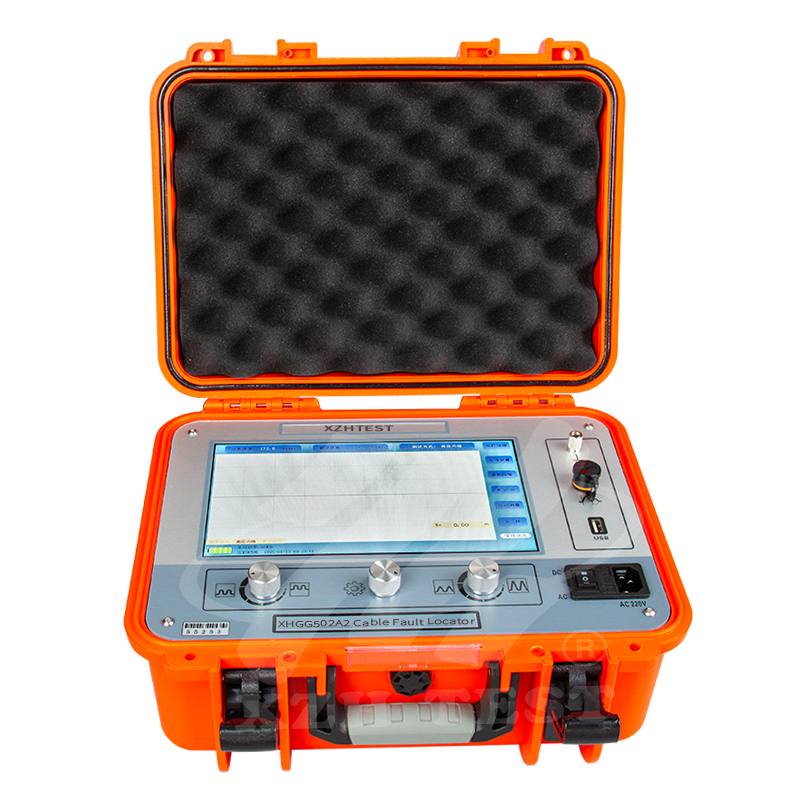

यह केबल फॉल्ट लोकेटर बिजली के केबलों की स्थिति और फॉल्ट दूरी को मापने और विश्लेषण करने के लिए एक विशेष उपकरण है। केबल गति माप, केबल लंबाई परीक्षण, केबल फॉल्ट दूरी परीक्षण।
तकनीकी विशिष्टता
|
नमूनाकरण आवृत्ति |
80मेगाहर्ट्ज |
|
निम्न वोल्टेज पल्स आयाम |
100V±15% |
|
रेंजिंग रेंज |
≥65किमी |
|
परीक्षण रेंजई |
300m/1 किमी/5 किमी/25किमी/65किमी |
|
पल्स चौड़ाई |
0.125uS/0.50uS/2.50uS/7.25uS/10.0uS |
|
न्यूनतम रिज़ॉल्यूशन |
0.1मी |
|
परीक्षण अंधा क्षेत्र |
≤20m |
|
मापन त्रुटि |
≤±(0.5%×L+1m), L केबल की लंबाई है |
|
बिजली आपूर्ति मोड |
चार्जिंग AC110V～240V, 50Hz/60Hz |
सिस्टम में एक स्वचालित रेंजिंग फ़ंक्शन है
निम्न वोल्टेज पल्स नमूनाकरण इंटरफ़ेस
उच्च वोल्टेज फ्लैशओवर(ICE) नमूनाकरण इंटरफ़ेस
उपयोगकर्ता इंटरफ़ेस परिचय
1. डिस्प्ले: 10.1-इंच फुल-कलर TFT टचस्क्रीन डिस्प्ले;
2. ग्राउंडिंग: सुरक्षा ग्राउंडिंग टर्मिनल;
3. सिग्नल: निम्न-वोल्टेज पल्स विधि पल्स सिग्नल आउटपुट इंटरफ़ेस, उच्च-वोल्टेज फ्लैशओवर विधि सैंपलर, और मल्टी-पल्स विधि युग्मक सिग्नल इनपुट इंटरफ़ेस प्राप्त करना;
4. USB: USB संचार के माध्यम से कंप्यूटर में वेवफॉर्म फ़ाइलें आयात करें;
5. पावर सॉकेट: इंस्ट्रूमेंट ऑपरेटिंग पावर सप्लाई, AC 220V कनेक्शन पोर्ट/चार्जिंग पोर्ट;
6. फ्यूज: AC 220V पावर सप्लाई सिस्टम के लिए फ्यूज इंस्टॉलेशन लोकेशन;
7. पावर स्विच: "I" स्थिति, सिस्टम को पावर देने के लिए AC 220V पावर का उपयोग करना;
"II" स्थिति, सिस्टम को पावर देने के लिए आंतरिक बैटरी का उपयोग करना; जब "पावर सॉकेट" AC 220V पावर से जुड़ा होता है, तो बैटरी भी चार्ज होती है;
"O" स्थिति, सिस्टम पावर बंद करना;
8. आयाम: वेवफॉर्म प्राप्त करते समय, प्राप्त वेवफॉर्म के आयाम को बदलने के लिए आयाम नॉब को समायोजित करें;
9. ऑपरेशन नॉब: सिस्टम इंटरफ़ेस ऑपरेशन नियंत्रण के लिए रोटरी बटन, चयन करने के लिए घुमाएँ और पुष्टि करने के लिए दबाएँ;
10. विस्थापन: वेवफॉर्म प्राप्त करते समय, प्राप्त वेवफॉर्म की बेसलाइन ऊंचाई को बदलने के लिए विस्थापन नॉब को समायोजित करें।
