केबल फॉल्ट पिनपॉइंटर ध्वनिक चुंबकीय सिंक्रनाइज़ेशन 5-इंच टच एलसीडी IP65 जांच XHDD503C

केबल फॉल्ट पिनपॉइंटर ध्वनिक चुंबकीय सिंक्रनाइज़ेशन 5-इंच टच एलसीडी IP65 जांच XHDD503C

उत्पाद का विवरण:

Place of Origin:	China
ब्रांड नाम:	XZH
प्रमाणन:	CE, ISO
Model Number:	XHDD503C

विस्तृत जानकारी

Place of Origin:

China

ब्रांड नाम:

प्रमाणन:

CE, ISO

Model Number:

XHDD503C

चैनल लाभ:

8 स्तर समायोज्य।

चुंबकीय चैनल लाभ:

8 स्तर समायोज्य।

आउटपुट लाभ:

16 स्तर (0~112dB)

आउटपुट प्रतिबाधा:

बिजली की आपूर्ति:

4*18650 मानक लिथियम बैटरी।

स्टैंडबाय समय:

8 घंटे से अधिक

स्क्रीन पिक्सेल:

854×480

800nit सूरज की रोशनी-पठनीय

संचरण गति इकाई:

एन/ए (ध्वनिक-चुंबकीय विधि)

शुद्धता:

<0.1 मी (स्थिति), <0.5 मी (पथ)

ध्वनि बैंडविड्थ:

100~1600Hz (चयन योग्य फ़िल्टर)

चुंबकीय कुंडल बैंडविड्थ:

ऑल-पास 100~1600 हर्ट्ज (जांच एकीकृत)

फ़िल्टर मोड:

ऑल-पास (100-1600 हर्ट्ज), लो (100-300 हर्ट्ज), हाई (160-1600 हर्ट्ज), बैंड (200-600 हर्ट्ज)

चैनल लाभ:

8 स्तर समायोज्य

चुंबकीय चैनल लाभ:

8 स्तर समायोज्य

स्थिति निर्धारण सटीकता:

<0.1 मी

पथ सटीकता:

<0.5 मी

बिजली की आपूर्ति:

4×18650 लिथियम बैटरी

स्टैंडबाय समय:

>8 घंटे

जांच रेटिंग:

IP65 वाटरप्रूफ

तापमान की रेंज:

-25 ~ 65 ℃

स्क्रीन:

5-इंच टच एलसीडी 854×480

प्रमुखता देना:

High Light

प्रमुखता देना:

केबल फॉल्ट पिनपॉइंटर ध्वनिक चुंबकीय

भूमिगत केबल फॉल्ट लोकेटर IP65

BNR शोर में कमी केबल परीक्षक

Trading Information

Minimum Order Quantity:

1unit

मूल्य:

बातचीत योग्य

Packaging Details:

wooden box

Delivery Time:

5-8 work days

Payment Terms:

T/T

Supply Ability:

2000units/year

उत्पाद का वर्णन

उत्पाद परिचय

XHDD503C केबल फॉल्ट पिनपॉइंटर एक सटीक ध्वनिक-चुंबकीय सिंक्रनाइज़ेशन उपकरण है जिसे मोटे माप सीमा के भीतर भूमिगत बिजली केबल दोषों का सटीक रूप से पता लगाने के लिए डिज़ाइन किया गया है। यह दोष बिंदु पर एक उच्च-वोल्टेज आवेग जनरेटर द्वारा उत्पन्न डिस्चार्ज ध्वनि और विद्युत चुम्बकीय संकेतों को उठाता है और बढ़ाता है, फिर 0.1 मीटर से कम की सटीकता के साथ ऑपरेटरों को सटीक दोष स्थान पर मार्गदर्शन करने के लिए ध्वनिक-चुंबकीय समय अंतर की गणना करता है।

पारंपरिक ध्वनिक-केवल पिनपॉइंटर के विपरीत जो केवल ऑपरेटर के अनुभव और सुनने पर निर्भर करते हैं, XHDD503C एक साथ ध्वनिक और चुंबकीय क्षेत्र दोनों संकेतों को कैप्चर करता है, 5-इंच टच एलसीडी पर उनके समय अंतर को दृश्य रूप से प्रदर्शित करता है, और परिवेश हस्तक्षेप को फ़िल्टर करने के लिए BNR डिजिटल शोर में कमी का उपयोग करता है - यहां तक कि कम अनुभवी तकनीशियनों को भी क्षेत्र की स्थितियों में दोषों को जल्दी और मज़बूती से खोजने में सक्षम बनाता है।

XHDD503C Detail Photos

मुख्य विशेषताएं

ध्वनिक-चुंबकीय सिंक्रनाइज़ेशन: विद्युत चुम्बकीय और ध्वनिक संकेतों के बीच समय अंतर की स्वचालित रूप से गणना करता है। समय अंतर जितना छोटा होगा, आप दोष बिंदु के उतने ही करीब होंगे - वास्तविक समय में स्क्रीन पर प्रदर्शित।

0.1 मीटर पिनपॉइंट सटीकता: पोजिशनिंग सटीकता 0.1 मीटर से कम; पथ पहचान सटीकता 0.5 मीटर से कम। औद्योगिक क्षेत्र परीक्षण उपकरण के लिए DL/T 849.2-2019 और GB/T 18268.1 मानकों को पूरा करता है।

5-इंच धूप-पठनीय टच एलसीडी (800 निट): 854×480 रिज़ॉल्यूशन कैपेसिटिव टच स्क्रीन सीधी बाहरी धूप में स्पष्ट रूप से दिखाई देती है। एक-नॉब वैकल्पिक ऑपरेशन के साथ सहज ज्ञान युक्त टच इंटरफ़ेस।

BNR डिजिटल शोर में कमी: म्यूट मोड के साथ अंतर्निहित पृष्ठभूमि शोर में कमी तकनीक। जब ऑपरेटर हैंडल पकड़ता है, तो लंबे समय तक उपयोग के दौरान शोर क्षति को रोकने के लिए होस्ट तुरंत म्यूट सक्रिय करता है।

4 फ़िल्टर मोड: ऑल-पास (100–1600 हर्ट्ज), लो-पास (100–300 हर्ट्ज), हाई-पास (160–1600 हर्ट्ज), और बैंड-पास (200–600 हर्ट्ज)। इष्टतम सिग्नल स्पष्टता के लिए विभिन्न मिट्टी की स्थितियों - कठोर फुटपाथ से लेकर नरम रेत तक - के अनुकूल।

IP65 वाटरप्रूफ प्रोब: मल्टी-लेयर फिजिकल आइसोलेशन सेंसर रेटेड IP65। गीली खाइयों, बारिश की स्थिति और धूल भरे निर्माण वातावरण में मज़बूती से काम करता है।

पथ विचलन संकेत: स्क्रीन पर वास्तविक समय बाएं/दाएं पथ मार्गदर्शन। उपकरण दिखाता है कि प्रोब केबल पथ के बाईं या दाईं ओर है या नहीं, जिससे ऑपरेटरों को अपने चलने के मार्ग को जल्दी से ठीक करने में मदद मिलती है।

500,000× सिग्नल गेन एम्प्लीफिकेशन: 16-स्तरीय आउटपुट गेन (0–112dB) गहराई से दबे या उच्च-प्रतिबाधा दोषों से कमजोर ध्वनिक और चुंबकीय डिस्चार्ज संकेतों को प्रभावी ढंग से कैप्चर करता है।

8+ घंटे बैटरी लाइफ: 4×18650 उच्च क्षमता वाली लिथियम बैटरी और समर्पित फास्ट चार्जर द्वारा संचालित। एक बार चार्ज करने पर पूरे दिन बाहरी संचालन।

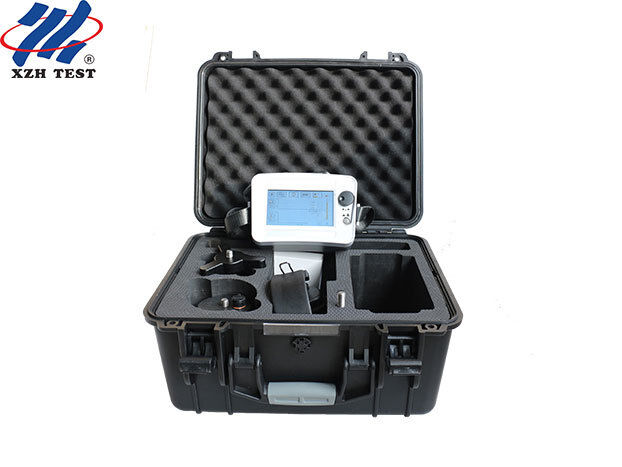

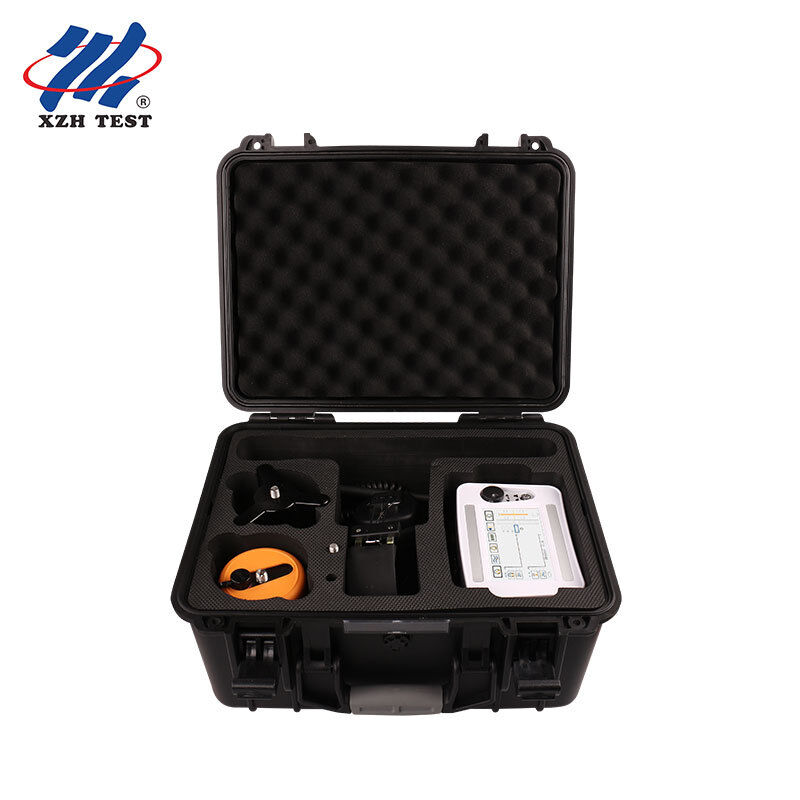

पूर्ण फील्ड किट: पिनपॉइंटर होस्ट, कनेक्टिंग रॉड और ट्राइपॉड बेस के साथ प्रोब, 7-कोर सिग्नल केबल, शोर-रद्द करने वाला मॉनिटरिंग हेडसेट, फास्ट चार्जर, मल्टीफ़ंक्शनल रिंच और पोर्टेबल शॉकप्रूफ स्टोरेज केस शामिल हैं।

तकनीकी विनिर्देश

ध्वनिक-चुंबकीय पिनपॉइंटर
पोजिशनिंग सटीकता	<0.1 मीटर (ध्वनिक-चुंबकीय सिंक्रनाइज़ेशन)
पथ पहचान सटीकता	<0.5 मीटर
प्रदर्शन	5-इंच कैपेसिटिव टच एलसीडी, 854×480 पिक्सल, 800 निट ब्राइटनेस
संचालन	टच स्क्रीन + एक-नॉब नियंत्रण
फ़िल्टर मोड	ऑल-पास: 100–1600 हर्ट्ज; लो-पास: 100–300 हर्ट्ज; हाई-पास: 160–1600 हर्ट्ज; बैंड-पास: 200–600 हर्ट्ज
चैनल गेन	8 स्तर समायोज्य (ध्वनिक + चुंबकीय स्वतंत्र)
आउटपुट गेन	16 स्तर (0–112dB)
आउटपुट प्रतिबाधा	350Ω
सिग्नल गेन एम्प्लीफिकेशन	500,000× तक
शोर में कमी	BNR डिजिटल शोर में कमी + म्यूट मोड
प्रोब रेटिंग	IP65 वाटरप्रूफ, मल्टी-लेयर फिजिकल आइसोलेशन
बिजली की आपूर्ति	4×18650 मानक लिथियम बैटरी; >8 घंटे निरंतर संचालन
संचालन तापमान	-25℃ से +65℃; सापेक्ष आर्द्रता ≤90%
अनुपालन	DL/T 849.2-2019; GB/T 18268.1; CE; ISO

कार्य सिद्धांत

XHDD503C ध्वनिक-चुंबकीय सिंक्रनाइज़ेशन विधि का उपयोग करता है - पारंपरिक ध्वनिक-केवल पिनपॉइंटिंग पर एक महत्वपूर्ण प्रगति। जब एक उच्च-वोल्टेज आवेग जनरेटर दोष बिंदु पर डिस्चार्ज करता है, तो दो सिग्नल एक साथ उत्पन्न होते हैं: एक ध्वनिक सिग्नल (मिट्टी से यात्रा करने वाली "पॉप" ध्वनि) और एक विद्युत चुम्बकीय सिग्नल (केबल के माध्यम से लगभग तुरंत यात्रा)। उपकरण का प्रोब वास्तविक समय में दोनों संकेतों को कैप्चर करता है। चूंकि विद्युत चुम्बकीय प्रसार ध्वनि की तुलना में बहुत तेज है, इसलिए दो संकेतों के बीच समय अंतराल सीधे दोष से दूरी से संबंधित होता है। इस समय अंतर की लगातार निगरानी करके और प्रोब को उस स्थान पर ले जाकर जहां यह न्यूनतम तक पहुंचता है, ऑपरेटर सटीक दोष स्थान का पता लगाता है।

पारंपरिक तरीके परिवेश शोर से संक्षिप्त डिस्चार्ज ध्वनि को अलग करने के लिए पूरी तरह से ऑपरेटर के कान पर निर्भर करते हैं - एक कौशल जिसके लिए वर्षों के अनुभव की आवश्यकता होती है। XHDD503C दृश्य तरंगरूप प्रदर्शन, समय-अंतर रीडिंग और पथ विचलन मार्गदर्शन प्रदान करके इस निर्भरता को समाप्त करता है, जिससे सीमित क्षेत्र अनुभव वाले ऑपरेटरों के लिए भी दोष पिनपॉइंटिंग विश्वसनीय हो जाती है।

अनुप्रयोग

बिजली उपयोगिता कंपनियां	भूमिगत एमवी/एचवी बिजली वितरण और ट्रांसमिशन केबल पर दोषों को पिनपॉइंट करना
दूरसंचार नेटवर्क रखरखाव	तांबे के ट्रंक और स्थानीय लूप केबल पर दोषों का पता लगाना; उच्च-आवृत्ति कोएक्सियल केबल निदान
नगरपालिका स्ट्रीट लाइटिंग	स्ट्रीट लाइट और ट्रैफिक सिग्नल केबल में दोष स्थान
औद्योगिक संयंत्र	विनिर्माण और प्रसंस्करण सुविधाओं के लिए इन-प्लांट भूमिगत केबल दोष निदान
रेलवे और मेट्रो सिस्टम	रेल गलियारों के साथ सिग्नल और पावर केबल दोष पिनपॉइंटिंग

शामिल सहायक उपकरण

XHDD503C केबल फॉल्ट पिनपॉइंटर होस्ट

कनेक्टिंग रॉड और ट्राइपॉड बेस के साथ प्रोब

7-कोर सिग्नल केबल

शोर-रद्द करने वाला मॉनिटरिंग हेडसेट

फास्ट चार्जर (एसी 220V)

मल्टीफ़ंक्शनल रिंच

पोर्टेबल शॉकप्रूफ कैरिंग केस

बिक्री के बाद और वारंटी

खरीद की तारीख से उत्पाद गुणवत्ता के मुद्दों के खिलाफ 12 महीने की मुफ्त वारंटी। आजीवन रखरखाव और तकनीकी सहायता। CE और ISO प्रमाणित। तकनीकी परामर्श या अनुकूलित कॉन्फ़िगरेशन आवश्यकताओं के लिए हमसे संपर्क करें।

XHDD503C केबल फॉल्ट पिनपॉइंटर पर कोटेशन या तकनीकी परामर्श के लिए आज ही हमसे संपर्क करें।
