लो वोल्टेज पल्स और हाई वोल्टेज फ्लैशओवर टेस्टिंग XHGG501B के साथ टीडीआर केबल फॉल्ट प्री-लोकेटर 60 किमी

XHGG501B केबल फॉल्ट प्री-लोकेटर एक व्यापक TDR (टाइम डोमेन रिफ्लेक्टोमीटर) आधारित डायग्नोस्टिक उपकरण है जिसे पावर केबल, हाई-फ्रीक्वेंसी कोएक्सियल केबल, टेलीफोन केबल, स्ट्रीट लाइट केबल और विभिन्न क्रॉस-सेक्शन और मीडिया प्रकारों में दबी हुई तारों पर कम-प्रतिरोध, शॉर्ट-सर्किट, ओपन-सर्किट, हाई-रेजिस्टेंस लीकेज और हाई-रेजिस्टेंस फ्लैशओवर फॉल्ट को मापने के लिए डिज़ाइन किया गया है। यह एक ही एकीकृत प्लेटफॉर्म में फॉल्ट दूरी माप, फॉल्ट लोकेशन, प्रोपेगेशन स्पीड टेस्टिंग, केबल पाथ ट्रेसिंग और बुरियल डेप्थ डिटेक्शन को जोड़ता है।

5.7-इंच औद्योगिक एलसीडी और एक बिल्ट-इन माइक्रो प्रिंटर से लैस, XHGG501B पीसी की आवश्यकता के बिना ऑन-साइट परीक्षण वेवफॉर्म और विश्लेषण रिपोर्ट को कैप्चर और प्रिंट करता है। इसकी 100MHz सैंपलिंग दर और 0.5m न्यूनतम रिज़ॉल्यूशन सटीक फॉल्ट प्री-लोकेशन सुनिश्चित करते हैं, जबकि लो-वोल्टेज पल्स, हाई-वोल्टेज फ्लैशओवर और ध्वनिक-चुंबकीय सिंक्रनाइज़ेशन विधियों के लिए समर्थन इसे फील्ड ऑपरेशन में सामना किए जाने वाले लगभग सभी केबल फॉल्ट प्रकारों के अनुकूल बनाता है।

• एकाधिक परीक्षण विधियाँ: लो-वोल्टेज पल्स विधि, हाई-वोल्टेज फ्लैशओवर विधि, ध्वनिक-चुंबकीय सिंक्रनाइज़ेशन, वैली विधि, पीक विधि और विद्युत चुम्बकीय प्रेरण — पूर्ण केबल फॉल्ट निदान वर्कफ़्लो को कवर करता है।
• 60 किमी अधिकतम परीक्षण सीमा: ऑटो-कंटीन्यूअस सैंपलिंग के साथ पावर और संचार केबल पर 60 किमी तक के फॉल्ट का पता लगाता है जो कभी भी डिस्चार्ज वेवफॉर्म को मिस नहीं करता है।

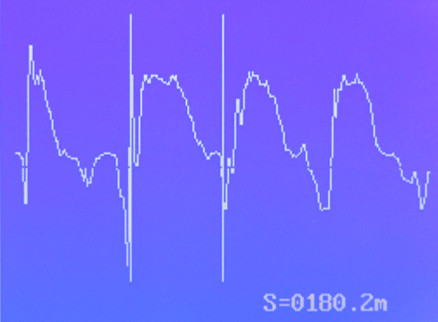

• 100MHz सैंपलिंग, 0.5m रिज़ॉल्यूशन: हाई-स्पीड ए/डी रूपांतरण सटीक दूरी गणना के लिए उच्च निष्ठा के साथ क्षणिक फॉल्ट वेवफॉर्म को कैप्चर करता है।
• बिल्ट-इन माइक्रो प्रिंटर: उपकरण से सीधे परीक्षण वेवफॉर्म, विश्लेषण डेटा और फॉल्ट रिपोर्ट प्रिंट करें — साइट पर किसी बाहरी कंप्यूटर की आवश्यकता नहीं है।
• 35kV इंपल्स हाई वोल्टेज सपोर्ट: हाई-रेजिस्टेंस फॉल्ट को तोड़ने के लिए 0–35kV डिलीवर करने वाले हाई-वोल्टेज इंपल्स जनरेटर के साथ काम करता है। इंपल्स पावर 400W तक।
• लो-वोल्टेज पल्स आउटपुट: लो-रेजिस्टेंस और ओपन-सर्किट फॉल्ट पर TDR रिफ्लेक्शन विश्लेषण के लिए 0.1μs और 2μs चयन योग्य पल्स चौड़ाई के साथ 100Vpp पल्स आयाम।
• SCM ऑपरेटिंग प्लेटफ़ॉर्म: बिल्ट-इन 24V/7Ah डीसी पावर सप्लाई के साथ पुश-बटन ऑपरेशन जो 6 घंटे तक निरंतर फील्ड ऑपरेशन प्रदान करता है।
• RS232 संचार इंटरफ़ेस: उन्नत वेवफ़ॉर्म विश्लेषण, रिपोर्ट जनरेशन और अभिलेखीय भंडारण के लिए पीसी को डेटा आउटपुट।
• फॉल्ट रेजिस्टेंस माप: खुदाई के लिए प्रतिबद्ध होने से पहले फॉल्ट की गंभीरता को चिह्नित करने के लिए एकीकृत प्रतिरोध मान परीक्षण।
• प्रेरक सैंपलिंग: साइट पर ग्राउंडिंग तार की आवश्यकता नहीं है — शहरी या भीड़भाड़ वाले कार्य वातावरण में सेटअप को सरल बनाता है और सुरक्षा में सुधार करता है।
