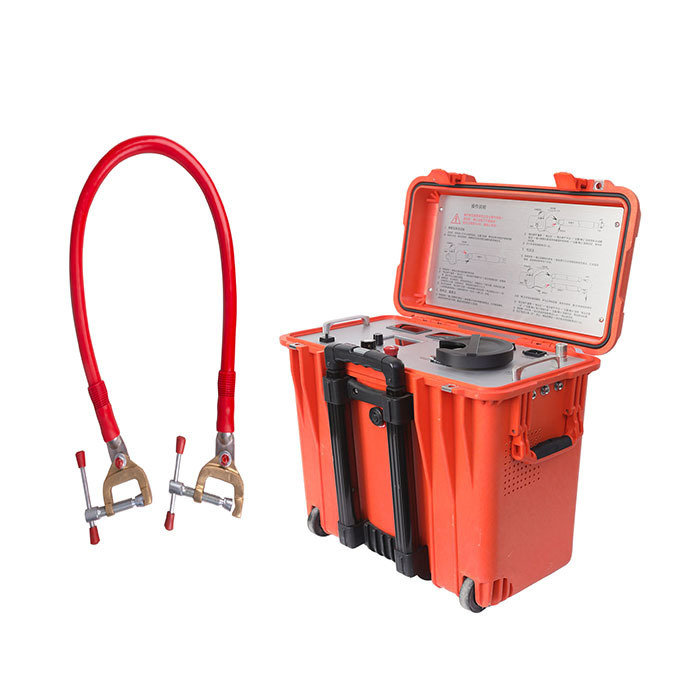

एक्सएचएससी-60क्यू एक केबल फॉल्ट लोकेशन इंटेलिजेंट ब्रिज है जो बर्न-थ्रू और इंटेलिजेंट ब्रिज क्षमताओं को एकीकृत करता है।इसमें 60kV रेटेड वोल्टेज और 600mA शॉर्ट-सर्किट करंट बर्न मोड में है, जो उच्च प्रतिरोध दोषों को कम प्रतिरोध में तेजी से परिवर्तित करने में सक्षम बनाता है। बुद्धिमान पुल 600mA पर काम करता है, जो दोष स्थान की सटीकता को बढ़ाता है।यह उपकरण विशेष रूप से उच्च वोल्टेज में इन्सुलेशन दोष स्थान के लिए प्रभावी है, बड़े अनुभाग और लंबी जटिल केबल प्रणाली, जैसे कि जीआईएस टर्मिनल और क्रॉस इंटरकनेक्शन वाले।यह जीआईएस स्विच या क्रॉस इंटरकनेक्शन को हटाने की आवश्यकता के बिना तेजी से दोष स्थान के लिए अनुमति देता है.
बुद्धिमान केबल दोष स्थान पुल का उपयोग कुछ छोटी लाइन दोषों को छोड़कर सभी केबल इन्सुलेशन और शीट दोषों का पता लगाने के लिए किया जा सकता है।
विशेषताएं:
1उपकरण उच्च वोल्टेज स्थिर धारा स्रोत, उच्च वोल्टेज और स्थिर धारा बनाने के लिए स्विचिंग बिजली की आपूर्ति को अपनाता है।
2ब्रिज डिटेक्शन मॉड्यूल एक बड़े एलसीडी स्क्रीन डिस्प्ले के साथ एकीकृत है।पैनल पर ऑपरेटिंग बटन जमीन क्षमता पर है और पुल इन्सुलेशन छड़ी के माध्यम से संचालित किया जाता है.
3विशेष कस्टम-निर्मित चार-कोर उच्च वोल्टेज माप केबल के साथ ढाल, तांबे के जाल के साथ बुना ढाल परत विश्वसनीय रूप से ग्राउंड और उपयोग करने के लिए सुरक्षित है।चार छोर प्रतिरोध माप पद्धति सीसा प्रतिरोध की त्रुटि से बचता है.
4उच्च वोल्टेज निरंतर धारा स्रोत और पुल एक पोर्टेबल खींच रॉड प्लास्टिक बॉक्स में एकीकृत हैं। उच्च वोल्टेज, हल्के वजन, संचालित करने में आसान।
5ब्रिज विधि में तरंग प्रतिबिंब विधि की तुलना में कोई अंधा स्थान नहीं है और यह विशेष रूप से छोटी केबलों के टूटने के बिंदुओं को निर्धारित करने के लिए उपयुक्त है।
6उच्च वोल्टेज और उच्च धारा विशेष रूप से बड़ी लंबाई और बड़े अनुभाग के साथ जटिल उच्च वोल्टेज केबल प्रणालियों के इन्सुलेशन और शीट के दोष का पता लगाने के लिए उपयुक्त हैं।
तकनीकी मापदंड
| मोड के माध्यम से बर्न करें |
आउटपुट वोल्ट |
0~60kV निरंतर समायोज्य |
| बर्न मोड में शॉर्ट सर्किट करंट |
400 एमए |
| एक पुल मॉडल |
आउटपुट वोल्ट |
0~4kVनिरंतर समायोज्य |
| ब्रिज में शॉर्ट सर्किट करंट |
750 एमए |
| एलसीडी डिस्प्ले स्क्रीन |
3.5 इंच की टीएफटी रंगीन स्क्रीन |
| स्थिति की सटीकता |
± ((0.2%·L+1) m |
| परीक्षण सीमा |
1~50000 मीटर |
| ऑपरेटिंग कीबोर्ड |
एक प्रमुख कार्य |
| बिजली की आपूर्ति |
220V AC±10%,50Hz ((60Hz) |
| शक्ति |
2kVA,जेनरेटर बिजली आपूर्ति (2kW से अधिक) |
| वजन |
29 किलो |
| आयाम (लंबाई × चौड़ाई × ऊंचाई) |
30 सेमी 46 सेमी 50 सेमी |
| परिचालन तापमान |
-10°C~+55°C |
पैकिंग सूची
| सीरियल नंबर |
नाम |
मात्रा |
| 1 |
केबल दोष स्थान बुद्धिमान पुल मुख्य शरीर |
1 |
| 2 |
पुल परीक्षण बॉक्स |
1 |
| 3 |
स्पेयर फ्यूज (10A, 5×20) |
5 |
| 4 |
सहायक उपकरण पैकेज |
1 |
| 5 |
सामान बैग सामान |
|
| 5.1 |
पुल पोजिशनिंग टेस्ट लाइन |
1 |
| 5.2 |
स्रोत आउटपुट लाइन के माध्यम से जलाया |
1 |
| 5.3 |
कम प्रतिरोध वाले ब्रिज पोजिशनिंग शॉर्ट सर्किट |
1 |
| 5.4 |
पुल की स्थिति के लिए विशेष संक्षिप्त तार |
1 |
| 5.5 |
समर्पित ग्राउंड वायर |
1 |
| 5.6 |
डिस्चार्ज रॉड ग्राउंड वायर |
1 |
| 5.7 |
पावर केबल |
1 |
| 5.8 |
डिस्चार्ज रॉड |
1 |
|
वैकल्पिक सामान |
|
|
10 मीटर की कम प्रतिरोध वाली शॉर्ट सर्किट लाइन
(110kV ~ 220kV केबल के लिए इस्तेमाल किया जा सकता है) |
1 |
|
केबल ब्रेकआउट किट |
1 |
