Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHD523L
Price: 2,500.00 USD
Availability: InStock

घर > उत्पाद >

केबल दोष खोजक

उत्पाद का विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	XZH Test
प्रमाणन:	CE/ISO
मॉडल संख्या:	XHHD523L

विस्तृत जानकारी

उत्पत्ति के प्लेस:

चीन

ब्रांड नाम:

XZH Test

प्रमाणन:

CE/ISO

मॉडल संख्या:

XHHD523L

प्रमुखता देना:

High Light

प्रमुखता देना:

Murray Bridge cable fault locator

cable outer sheath fault detector

Xhhd523L cable fault locator

Trading Information

न्यूनतम आदेश मात्रा:

1unit

पैकेजिंग विवरण:

लकड़ी का बक्सा

प्रसव के समय:

5-8work दिन

भुगतान शर्तें:

टी/टी

आपूर्ति की क्षमता:

2000 यूनिट/वर्ष

उत्पाद का वर्णन

बुनियादी जानकारी।

मॉडल नं.

XHHD523L

परीक्षण मोड

सहेजा गया परीक्षण

प्रयोग

ऑडियो केबल परीक्षक, समाक्षीय केबल परीक्षक, डिजिटल केबल परीक्षक

परीक्षण क्षेत्र

केबल का निर्माण

प्रमाणन

सीई, आईएसओ

अनुकूलित

रंग

नारंगी

परीक्षण आवृत्ति

128 हर्ट्ज/111 हर्ट्ज/105 हर्ट्ज/94 हर्ट्ज ((Afc)

संकल्प

0.5 मीटर

परिवहन पैकेज

झाग से भरा लकड़ी का डिब्बा

विनिर्देश

350 मिमी*280 मिमी*170 मिमी

ट्रेडमार्क

एक्सजेडएच परीक्षण

उत्पत्ति

चीन सियान

एचएस कोड

8543201000

उत्पादन क्षमता

1000 टुकड़े/वर्ष

उत्पाद का वर्णन

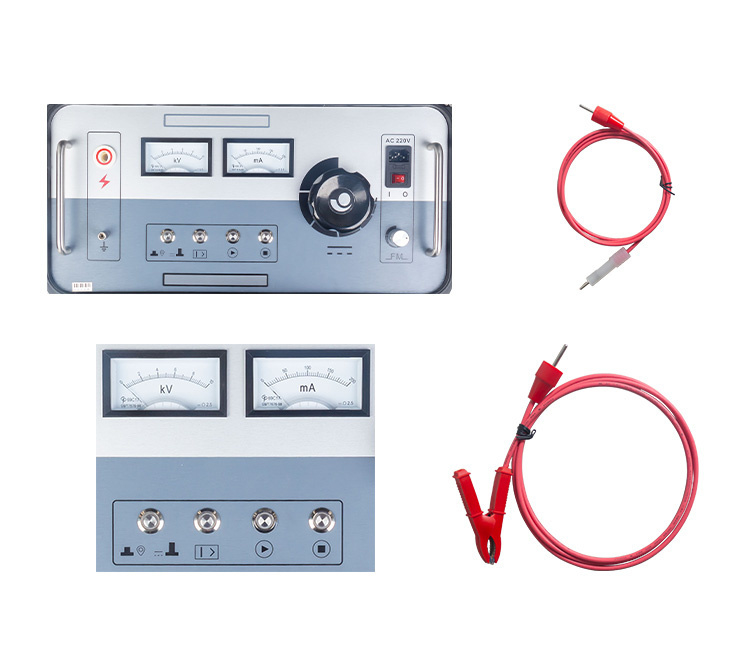

XHHD523L केबल दोष शीट लोकेटर

यह उपकरण उच्च वोल्टेज, हल्के वजन, सुविधाजनक संचालन और उच्च वोल्टेज केबल शीट दोष लोकेटर की विशेषताएं रखता है।

* केबल के बिछाने के बाद उच्च प्रतिरोध टूटने का बिंदु, विशेष रूप से रैखिक उच्च प्रतिबाधा टूटने का बिंदु जो कम प्रतिरोध में आग लगाना मुश्किल है,जैसे केबल के मध्य कनेक्टर का रैखिक उच्च प्रतिरोध टूटना.

* फ्लैशओवर प्रकार के टूटने का बिंदु, टूटने के बाद, निरंतर धारा स्रोत चाप को बनाए रख सकता है, पुल के माध्यम से एक स्थिर धारा है, और पुल में पर्याप्त संवेदनशीलता है।

* टूट नहीं गया है, लेकिन कम प्रतिरोध का दोष बिंदु, जैसे कि मेग ओम मीटर का उपयोग कम केबल प्रतिरोध पाया गया है, लेकिन ऑपरेटिंग वोल्टेज इन्सुलेशन दोष बिंदु को नहीं तोड़ता है।

परीक्षण चरणः

1मल्टीमीटर, झूले घड़ी या अन्य दबाव प्रतिरोधी उपकरण से केबल की टूटने की स्थिति की जांच करें।और जमीन या अवशिष्ट वोल्टेज टूटने के खिलाफ प्रत्येक कोर के इन्सुलेशन प्रतिरोध का मूल्य रिकॉर्ड.

2परीक्षण किए जाने वाले केबल की लंबाई, मॉडल, क्रॉस सेक्शन और अन्य मापदंडों को रिकॉर्ड करें और केबल बिछाने के मार्ग के साथ मार्ग का निरीक्षण करें।दूरस्थ शॉर्ट सर्किट दोष केबल और सहायक केबल आउटलेट टर्मिनल में, उच्च दबाव की चोट से बचने के लिए दूरस्थ निगरानी पर एक व्यक्ति छोड़ दें।

3यंत्र का ग्राउंडिंग प्लेस पोजिशनिंग साइट के ग्राउंडिंग बॉडी से मज़बूती से जुड़ा हुआ है।
ग्राउंडिंग रॉड उपकरण ग्राउंड से जुड़े होते हैं। मापने के सिर (ब्लैक क्लिप) को दोषपूर्ण केबल कोर से जोड़ा जाता है
माप अंत (लाल क्लिप) सहायक केबल कोर से जुड़ा हुआ है।

4. पुल शून्य (उच्च वोल्टेज कुंजी शून्य नहीं है). पावर चालू करें और शून्य बटन को घुमाएं ताकि गैल्वेनोमीटर शून्य हो।

5. बिजली की आपूर्ति AC220V से जुड़ी हुई है।

6. दबाव बढ़ाएं. पावर स्विच चालू करें और पावर इंडिकेटर रोशनी. जब उच्च दबाव बटन घुमाया जाता है counterclockwise, शून्य स्थिति सक्रिय है.

7. उच्च दबाव कुंजी घुमाएँ घड़ी के संकेत के अनुसार और वोल्टमीटर और एम्पमीटर को तब तक देखें जब तक कि एम्पमीटर 5mA से अधिक न हो जाए। यदि वर्तमान स्थिर नहीं है, तो,एक स्थिर चाप या प्रवाहकीय क्षेत्र बनाने के लिए समय की अवधि के लिए वोल्टेज बढ़ना जारी रख सकता है, परीक्षण के दौरान वर्तमान को स्थिर करना।

8, संतुलन समायोजन। संवेदनशीलता को बढ़ाए जाने के लिए ज़ूम बटन को घड़ी की दिशा में घुमाएं।

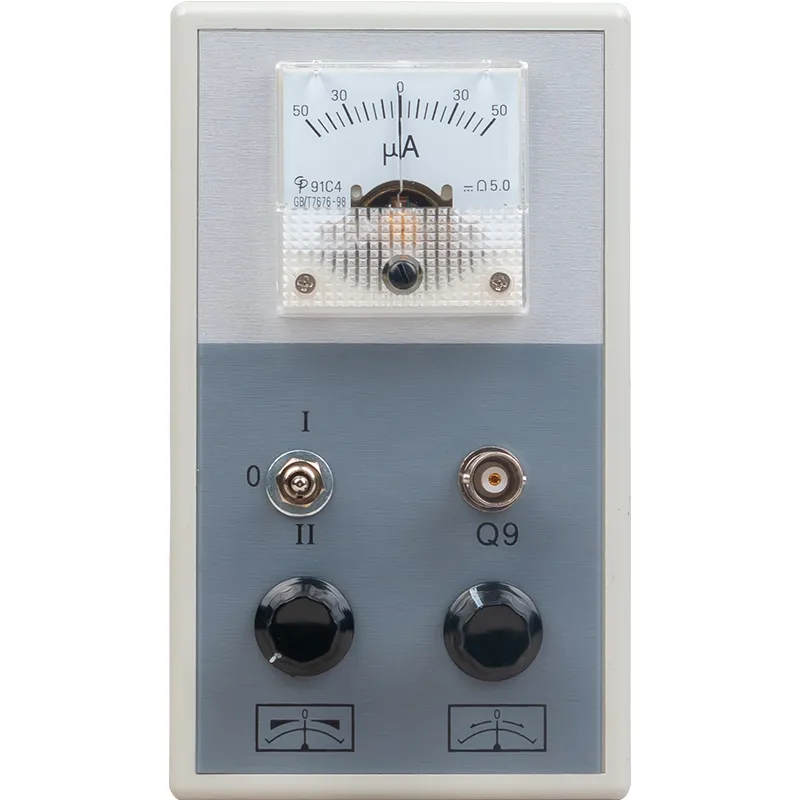

गैल्वेनोमीटर काफी विचलित होता है, लेकिन अधिक नहीं होता है। गैल्वेनोमीटर को शून्य करने के लिए डायल घुमाएं। (यदि सूचक बाईं ओर है, तो घड़ी के साथ घुमाएं, सूचक दाईं ओर है,और विपरीत दिशा में)इस समय सिम्बल डायल के P1 अंक को ध्यान में रखें।

9क्लैंप विनिमय स्थिति को मापा जाएगा और चरणों (4) से (10) को दोहराया जाएगा
एक और P2 रीडिंग प्राप्त करें, जिसमें P1+P2=1000 होना चाहिए

10. गणना. दोष बिंदु का स्थान X=2×L ×P1‰
सूत्र में "2" सहायक केबल गणना में शामिल केबलों की संख्या दोगुनी कर देगा।
