परिचय

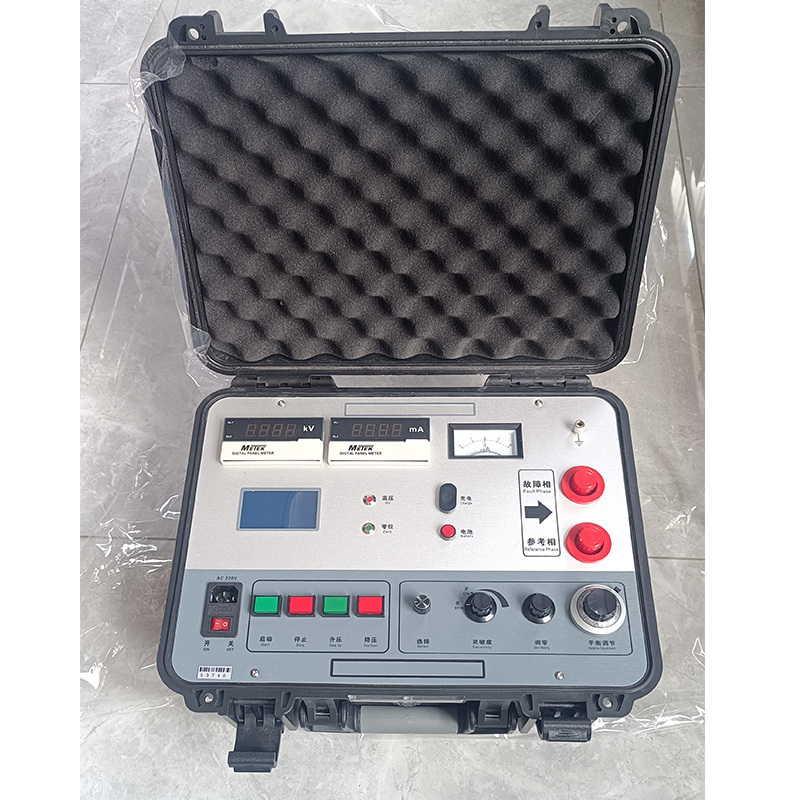

केबल बाहरी शीट दोष परीक्षकXHHG521Ais designed based on the MURRAY bridge principle and can be used to locate the breakdown points of various wires and cables and the defect points that have no breakdown but low insulation resistance values.

उच्च-वोल्टेज स्थिर धारा स्रोत बनाने के लिए, उपकरण एक विद्युत वोल्टेज नियामक और एक आर प्रकार के ट्रांसफार्मर दोनों का उपयोग करता है। बटन ऑपरेशन वोल्टेज को बढ़ाने या कम करने में सक्षम बनाता है।7 के नो-लोड वोल्टेज के साथ500 वी और 100 एमए की शॉर्ट-सर्किट करंट के साथ, उपकरण संतुलन संकेत के लिए एक उच्च संवेदनशीलता एम्पलीफायर और गैल्वेनोमीटर का उपयोग करता है।यह एक आनुपातिक पोटेंशियोमीटर के साथ एक संतुलित पुल बनाता है, और पूरी प्रणाली को उच्च क्षमता पर रखा जाता है। एक विशेष रूप से डिजाइन किया गया दो-कोर उच्च वोल्टेज रबर केबल माप केबल के रूप में कार्य करता है।चार-टर्मिनल प्रतिरोध माप पद्धति का उपयोग करके, सीसा-प्रतिरोध के कारण त्रुटियों से बचा जाता है। पूरे पैनल कम क्षमता पर है। एक स्पर्श ऑपरेशन उपयोगकर्ताओं के लिए केबल की लंबाई दर्ज करने और गलती दूरी स्वचालित रूप से गणना प्राप्त करने के लिए अनुमति देता है।उच्च वोल्टेज स्रोत और पुल एक पोर्टेबल सुरक्षात्मक बॉक्स में हैं. नतीजतन, डिवाइस में उच्च वोल्टेज है, यह हल्का है, संचालित करना आसान है और उपयोग करने के लिए सुरक्षित है.

उच्च वोल्टेज पुल विशेष रूप से उपयुक्त हैं
1. केबल का उच्च प्रतिरोध टूटने का बिंदु बिछाने के बाद, विशेष रूप से रैखिक उच्च प्रतिरोध टूटने का बिंदु जो कम प्रतिरोध में जलना मुश्किल है,जैसे केबल मध्यवर्ती जोड़ का रैखिक उच्च प्रतिरोध टूटना.
2. फ्लैशओवर प्रकार के टूटने का बिंदु. टूटने के बाद, निरंतर वर्तमान स्रोत चाप को बनाए रख सकता है, एक स्थिर धारा पुल के माध्यम से बहती है, और पुल में पर्याप्त संवेदनशीलता है।
3. दोष जो अभी तक टूट नहीं गए हैं, लेकिन कम प्रतिरोध है, जैसे कि एक मेगाओहम्ममीटर के साथ पाया गया इन्सुलेशन दोष जिसमें कम केबल प्रतिरोध है, लेकिन ऑपरेटिंग वोल्टेज के तहत टूट नहीं जाता है।
