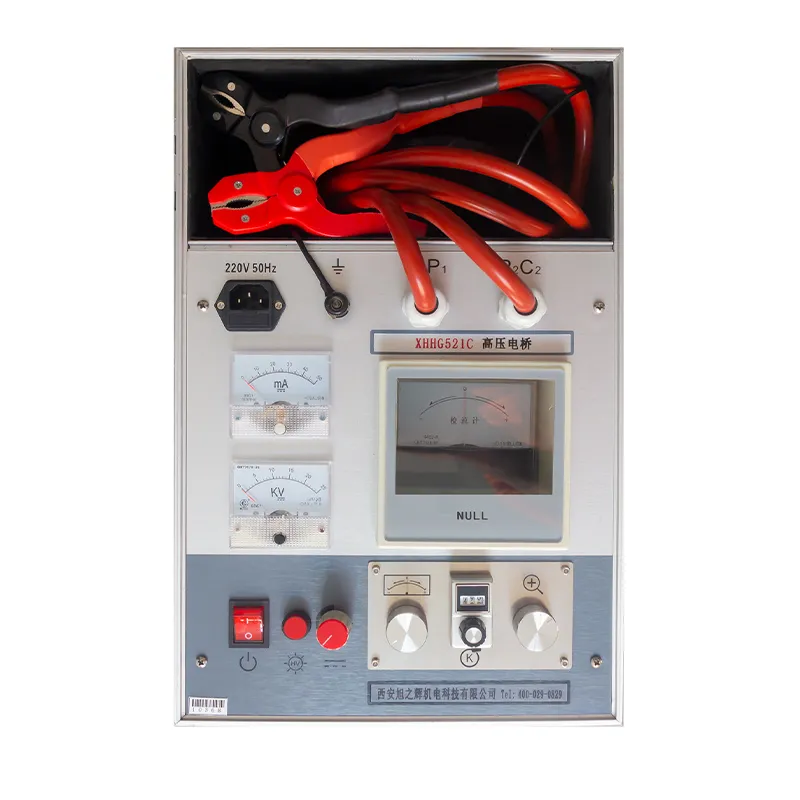

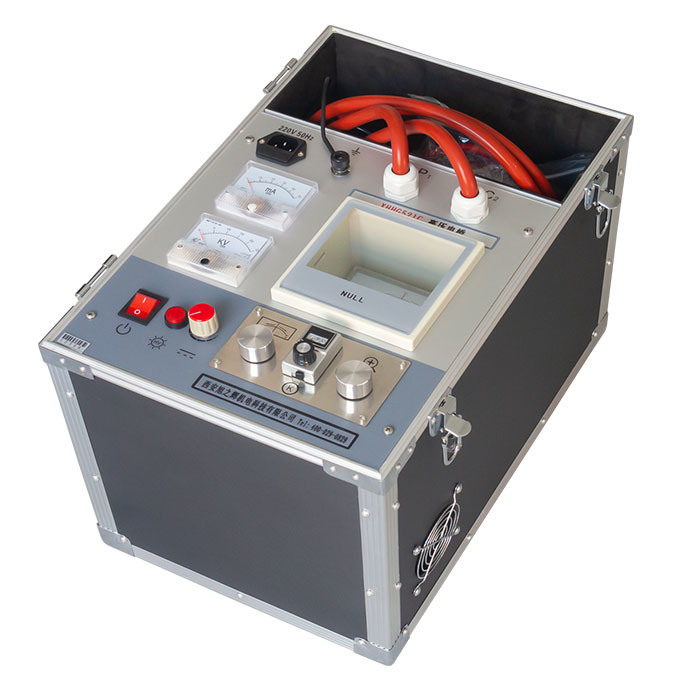

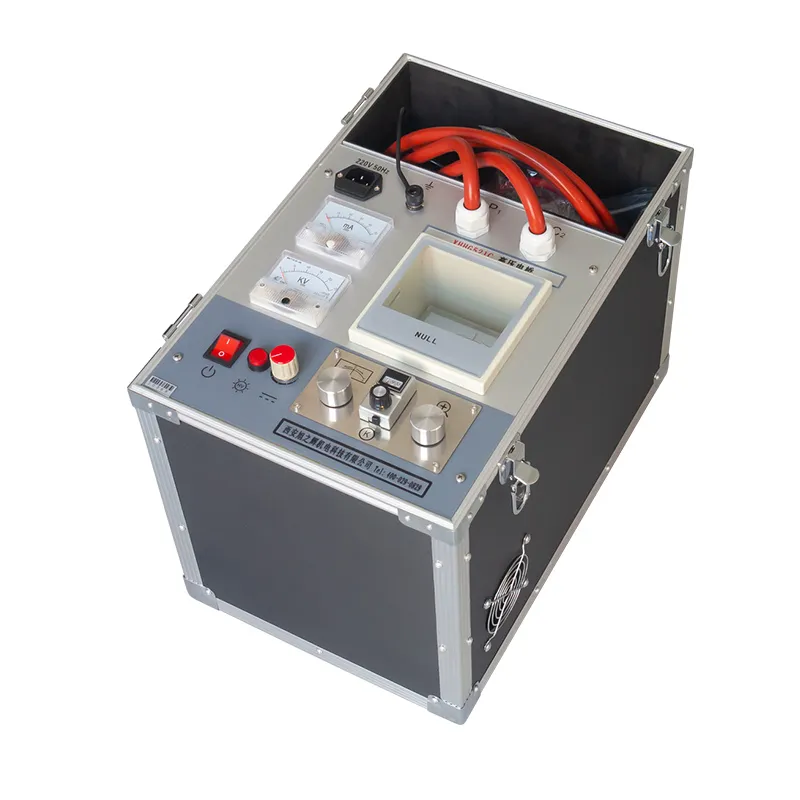

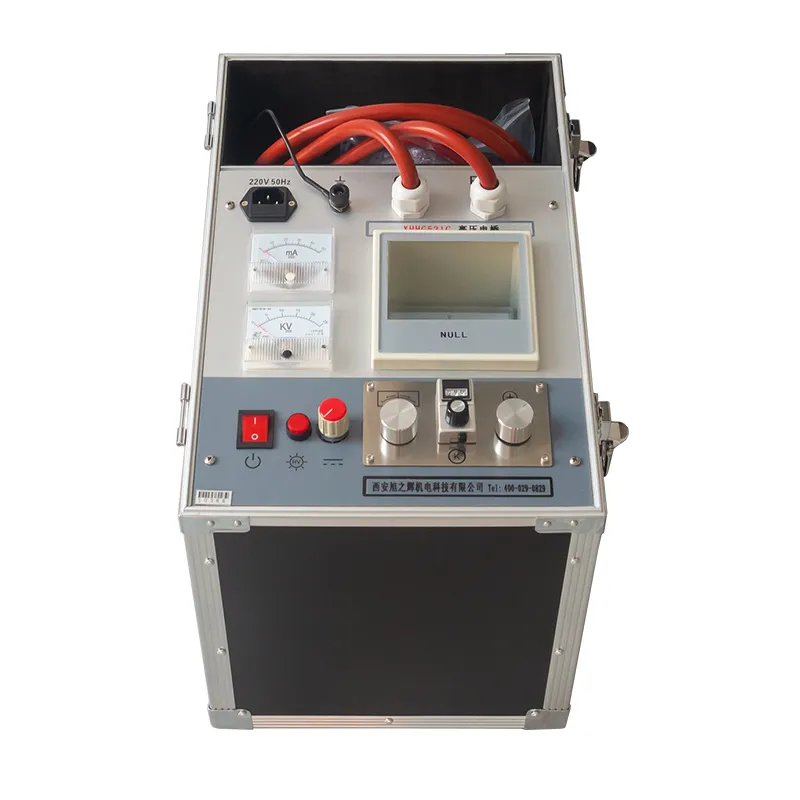

MURRAY ब्रिज सिद्धांत के आधार पर, उच्च-वोल्टेज ब्रिज केबल फॉल्ट लोकेटर विशेष रूप से विभिन्न बिछाई गई तारों और केबलों में ब्रेकडाउन बिंदुओं की पहचान करने के लिए डिज़ाइन किया गया है, साथ ही कम इन्सुलेशन प्रतिरोध वाले दोष बिंदुओं की भी, भले ही वे टूटे न हों। यह केबल कारखानों में केबल दोषों का पता लगाने के लिए भी लागू है। डिवाइस एक स्विचिंग पावर सप्लाई को उच्च-वोल्टेज स्थिर वर्तमान स्रोत बनाने के लिए शामिल करता है, जिसमें 15KV का नो-लोड वोल्टेज और 50mA का शॉर्ट-सर्किट करंट होता है। संतुलन संकेत के लिए एक उच्च-संवेदनशीलता एम्पलीफायर और गैल्वेनोमीटर का उपयोग किया जाता है, जबकि एक आनुपातिक पोटेंशियोमीटर संतुलन ब्रिज बनाता है। पूरा असेंबली उच्च क्षमता पर संचालित होता है, और माप केबल एक विशेष रूप से डिज़ाइन किया गया डबल-कोर उच्च-वोल्टेज रबर केबल है जो लीड प्रतिरोध से त्रुटियों को खत्म करने के लिए चार-टर्मिनल प्रतिरोध माप विधि का उपयोग करता है। केबल को उसकी ब्रेडेड शील्डिंग परत के माध्यम से मज़बूती से ग्राउंड किया गया है। सुरक्षा के लिए, पैनल पर ऑपरेशन बटन कम क्षमता पर है, और ब्रिज को एक इंसुलेटिंग रॉड का उपयोग करके संचालित किया जाता है। उच्च-वोल्टेज स्थिर वर्तमान स्रोत और ब्रिज को एक पोर्टेबल एल्यूमीनियम मिश्र धातु केस में एकीकृत किया गया है, जिससे डिवाइस हल्का, संचालित करने में आसान और उपयोग करने में सुरक्षित हो जाता है। वेव रिफ्लेक्शन विधि की तुलना में, ब्रिज बैलेंस विधि में कोई ब्लाइंड एरिया नहीं होता है और यह विशेष रूप से छोटे केबलों और केबल के सिरों के पास ब्रेकडाउन बिंदुओं का पता लगाने के लिए उपयुक्त है, जिसमें आसान संचालन होता है।

विशेषताएं



आउटपुट वोल्टेज समायोज्य है;
शॉक आवृत्ति समायोज्य है;
ओवरकरंट सुरक्षा के साथ;
परीक्षण सीमा में कोई अंधा स्थान नहीं है;
सिग्नल आवृत्ति समायोजन;
शून्य सुरक्षा।
 उच्च-वोल्टेज ब्रिज विशेष रूप से इसके लिए उपयुक्त हैं
1. बिछाने के बाद केबल का उच्च-प्रतिरोध ब्रेकडाउन बिंदु, विशेष रूप से रैखिक उच्च-प्रतिरोध ब्रेकडाउन बिंदु जिसे कम-प्रतिरोध में जलाना मुश्किल होता है, जैसे कि केबल मध्यवर्ती जोड़ का रैखिक उच्च-प्रतिरोध ब्रेकडाउन।
2. फ्लैशओवर प्रकार का ब्रेकडाउन बिंदु। ब्रेकडाउन के बाद, स्थिर वर्तमान स्रोत चाप को बनाए रख सकता है, ब्रिज के माध्यम से एक स्थिर धारा प्रवाहित होती है, और ब्रिज में पर्याप्त संवेदनशीलता होती है।
3. वे बिंदु जो अभी तक टूटे नहीं हैं लेकिन कम प्रतिरोध वाले हैं, जैसे कि केबल के कम प्रतिरोध मान वाले इन्सुलेशन दोष बिंदु लेकिन ऑपरेटिंग वोल्टेज के तहत नहीं टूटते हैं, उन्हें मेगाओमीटर का उपयोग करके पाया जाता है।
उपरोक्त विशेषताओं के कारण, उच्च-वोल्टेज उच्च-वोल्टेज ब्रिज विशेष रूप से निम्नलिखित उपयोगकर्ताओं के लिए उपयुक्त हैं:
पेशेवर पोजिशनिंग में लगी टीमें: जैसे कि बड़े और मध्यम आकार के बिजली आपूर्ति ब्यूरो और बड़े पैमाने के बिजली उद्यमों के लिए केबल मरम्मत और परीक्षण कक्षाएं। अधिकांश केबल ब्रेकडाउन बिंदुओं को उच्च-वोल्टेज ब्रिज का उपयोग करके जल्दी से पाया जा सकता है ताकि अनुमानित ब्रेकडाउन स्थान का पता लगाया जा सके। इसका उपयोग वेव रिफ्लेक्शन विधि और फिक्स्ड पॉइंट मीटर के साथ एक दूसरे की ताकत से सीखने और पोजिशनिंग को तेज और अधिक विश्वसनीय बनाने के लिए किया जा सकता है।
1. छोटे उपयोगकर्ता: जैसे छोटे बिजली आपूर्ति ब्यूरो और मध्यम आकार के बिजली उद्यम। केबल बहुत अधिक नहीं हैं, सामान्य दिशा स्पष्ट है, उपकरण स्थित नहीं है, कीमत अधिक है, और उपयोगकर्ता की गुणवत्ता और अनुभव की आवश्यकताएं उच्च हैं, इसलिए यह सबसे अच्छा विकल्प नहीं है। इस उपकरण को चुनना एक बेहतर तरीका है, जो संचालित करने में आसान है और दैनिक जरूरतों को पूरा कर सकता है।
2. केबल उत्पादन संयंत्र: कारखाने में, इसका उपयोग विभिन्न केबलों के ब्रेकडाउन बिंदु का पता लगाने के लिए किया जा सकता है, और डिस्कनेक्शन बिंदु का पता लगाने के लिए एक डिजिटल कैपेसिटेंस मीटर का चयन किया जा सकता है। उपकरण का वजन हल्का है और केबल उपयोगकर्ताओं के लिए फील्ड पोजिशनिंग सेवाओं के लिए ले जाना आसान है।







उत्पाद पैरामीटर

नो लोड वोल्टेज	≤15KV
शॉर्ट सर्किट करंट	≤100mA
पोजिशनिंग सटीकता	±(0.1%·L±1)M
वजन	16 किग्रा
बिजली की आपूर्ति	एसी 220 और 9V बैटरी
