प्र: उच्च-वोल्टेज ब्रिज केबल फॉल्ट लोकेटर किस सिद्धांत का उपयोग करता है?

उ: उच्च-वोल्टेज ब्रिज केबल फॉल्ट लोकेटर केबल बिछाने के बाद तारों और केबलों में ब्रेकडाउन पॉइंट और कम-इन्सुलेशन-रेजिस्टेंस डिफेक्ट पॉइंट का सटीक पता लगाने के लिए मरे ब्रिज सिद्धांत का उपयोग करता है, और यह केबल निर्माण सुविधाओं में डिफेक्ट पॉइंट की पहचान करने के लिए भी प्रभावी है।

प्र: यह किन अनुप्रयोगों में विशेष रूप से प्रभावी है?

उ: यह विशेष रूप से विभिन्न बिछाए गए तारों और केबलों में ब्रेकडाउन पॉइंट, साथ ही कम इंसुलेशन प्रतिरोध वाले डिफेक्ट पॉइंट की पहचान करने के लिए डिज़ाइन किया गया है, भले ही वे टूटे न हों। यह केबल कारखानों में केबल दोषों का पता लगाने के लिए भी लागू होता है।

प्र: क्या आप उपकरण के घटकों के बारे में विस्तार से बता सकते हैं?

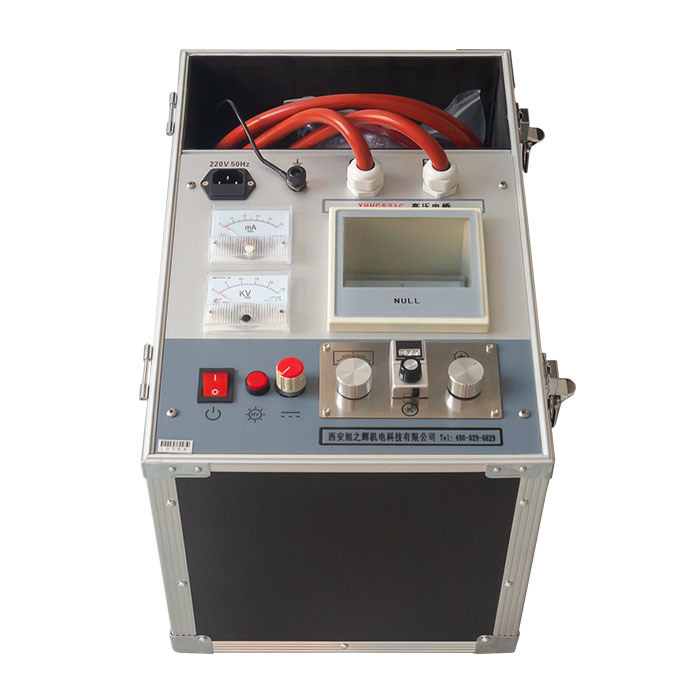

उ: उपकरण उच्च-वोल्टेज स्थिर वर्तमान स्रोत उत्पन्न करने के लिए एक स्विचिंग पावर सप्लाई का उपयोग करता है, जिसकी विशेषता 15KV का नो-लोड वोल्टेज और 50mA का शॉर्ट-सर्किट करंट है। एक उच्च-संवेदनशीलता एम्प्लीफायर और गैल्वेनोमीटर सटीक संतुलन संकेत प्रदान करते हैं, जबकि एक आनुपातिक पोटेंशियोमीटर संतुलन ब्रिज बनाता है। संपूर्ण प्रणाली उच्च क्षमता पर रखी गई है, जिसमें एक विशेष रूप से डिज़ाइन किया गया डबल-कोर उच्च-वोल्टेज रबर माप केबल है जो लीड प्रतिरोध के कारण होने वाली त्रुटियों को कम करने के लिए चार-टर्मिनल प्रतिरोध माप विधि का उपयोग करता है। केबल की ब्रेडेड शील्डिंग परत विश्वसनीय ग्राउंडिंग सुनिश्चित करती है। परिचालन सुरक्षा के लिए, नियंत्रण पैनल का ऑपरेशन बटन कम क्षमता पर स्थित है, और ब्रिज को एक इंसुलेटिंग रॉड का उपयोग करके नियंत्रित किया जाता है। उच्च-वोल्टेज स्थिर वर्तमान स्रोत और ब्रिज को एक पोर्टेबल एल्यूमीनियम मिश्र धातु केस में रखा गया है।

प्र: अन्य विधियों की तुलना में ब्रिज बैलेंस विधि के मुख्य लाभ क्या हैं?

उ: वेव रिफ्लेक्शन विधि की तुलना में, ब्रिज बैलेंस विधि में कोई ब्लाइंड एरिया नहीं होता है और यह विशेष रूप से छोटे केबलों और केबल टर्मिनेशन के पास ब्रेकडाउन पॉइंट का पता लगाने के लिए फायदेमंद है, साथ ही आसान संचालन का अतिरिक्त लाभ भी है।

विशेषताएं



आउटपुट वोल्टेज समायोज्य है;
शॉक आवृत्ति समायोज्य है;
ओवरकरंट सुरक्षा के साथ;
परीक्षण सीमा में कोई अंधा स्थान नहीं है;
सिग्नल आवृत्ति समायोजन;
शून्य सुरक्षा।
 उच्च-वोल्टेज ब्रिज विशेष रूप से उपयुक्त हैं
1. केबल बिछाने के बाद उच्च-प्रतिरोध ब्रेकडाउन पॉइंट, विशेष रूप से रैखिक उच्च-प्रतिरोध ब्रेकडाउन पॉइंट जिसे कम-प्रतिरोध में जलाना मुश्किल होता है, जैसे कि केबल मध्यवर्ती जोड़ का रैखिक उच्च-प्रतिरोध ब्रेकडाउन।
2. फ्लैशओवर प्रकार का ब्रेकडाउन पॉइंट। ब्रेकडाउन के बाद, स्थिर वर्तमान स्रोत चाप बनाए रख सकता है, ब्रिज के माध्यम से एक स्थिर धारा प्रवाहित होती है, और ब्रिज में पर्याप्त संवेदनशीलता होती है।
3. वे डिफेक्ट पॉइंट जो अभी तक टूटे नहीं हैं लेकिन कम प्रतिरोध वाले हैं, जैसे कि केबल के कम प्रतिरोध मान के इंसुलेशन डिफेक्ट पॉइंट जो ऑपरेटिंग वोल्टेज के तहत नहीं टूटते हैं, उन्हें मेगामीटर का उपयोग करके पाया जाता है।
उपरोक्त विशेषताओं के कारण, उच्च-वोल्टेज उच्च-वोल्टेज ब्रिज विशेष रूप से निम्नलिखित उपयोगकर्ताओं के लिए उपयुक्त हैं:
पेशेवर पोजिशनिंग में लगी टीमें: जैसे कि बड़े और मध्यम आकार के बिजली आपूर्ति ब्यूरो और बड़े पैमाने के बिजली उद्यमों के लिए केबल मरम्मत और परीक्षण कक्षाएं। उच्च-वोल्टेज ब्रिज का उपयोग करके अधिकांश केबल ब्रेकडाउन पॉइंट का जल्दी से पता लगाया जा सकता है ताकि अनुमानित ब्रेकडाउन स्थान का पता लगाया जा सके। यह वेव रिफ्लेक्शन विधि और फिक्स्ड पॉइंट मीटर के साथ मिलकर काम कर सकता है ताकि एक-दूसरे की ताकत से सीखा जा सके और पोजिशनिंग को तेज और अधिक विश्वसनीय बनाया जा सके।
1. छोटे उपयोगकर्ता: जैसे छोटे बिजली आपूर्ति ब्यूरो और मध्यम आकार के बिजली उद्यम। केबल ज्यादा नहीं हैं, सामान्य दिशा स्पष्ट है, उपकरण स्थित नहीं है, कीमत अधिक है, और उपयोगकर्ता की गुणवत्ता और अनुभव की आवश्यकताएं उच्च हैं, इसलिए यह सबसे अच्छा विकल्प नहीं है। इस उपकरण को चुनना एक बेहतर तरीका है, जो संचालित करने में आसान है और दैनिक जरूरतों को पूरा कर सकता है।
2. केबल उत्पादन संयंत्र: कारखाने में, इसका उपयोग विभिन्न केबलों के ब्रेकडाउन पॉइंट का पता लगाने के लिए किया जा सकता है, और डिस्कनेक्शन पॉइंट का पता लगाने के लिए एक डिजिटल कैपेसिटेंस मीटर का चयन किया जा सकता है। उपकरण का वजन हल्का होता है और इसे केबल उपयोगकर्ताओं के लिए फील्ड पोजिशनिंग सेवाओं के लिए ले जाना आसान होता है।







उत्पाद पैरामीटर

नो लोड वोल्टेज	≤15KV
शॉर्ट सर्किट करंट	≤100mA
पोजिशनिंग सटीकता	±(0.1%·L±1)M
वजन	16 किग्रा
बिजली की आपूर्ति	एसी 220 और 9V बैटरी
