Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHD530M
Price: 2,500.00 USD
Availability: InStock

घर > उत्पाद >

केबल दोष खोजक

उत्पाद का विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	XZH Test
प्रमाणन:	CE/ISO
मॉडल संख्या:	XHHD530M

विस्तृत जानकारी

उत्पत्ति के प्लेस:

चीन

ब्रांड नाम:

XZH Test

प्रमाणन:

CE/ISO

मॉडल संख्या:

XHHD530M

प्रमुखता देना:

High Light

प्रमुखता देना:

low voltage cable tester

cable fault locator tool

factory cable tester with warranty

Trading Information

न्यूनतम आदेश मात्रा:

1unit

पैकेजिंग विवरण:

लकड़ी का बक्सा

प्रसव के समय:

5-8work दिन

भुगतान शर्तें:

टी/टी

आपूर्ति की क्षमता:

2000 यूनिट/वर्ष

उत्पाद का वर्णन

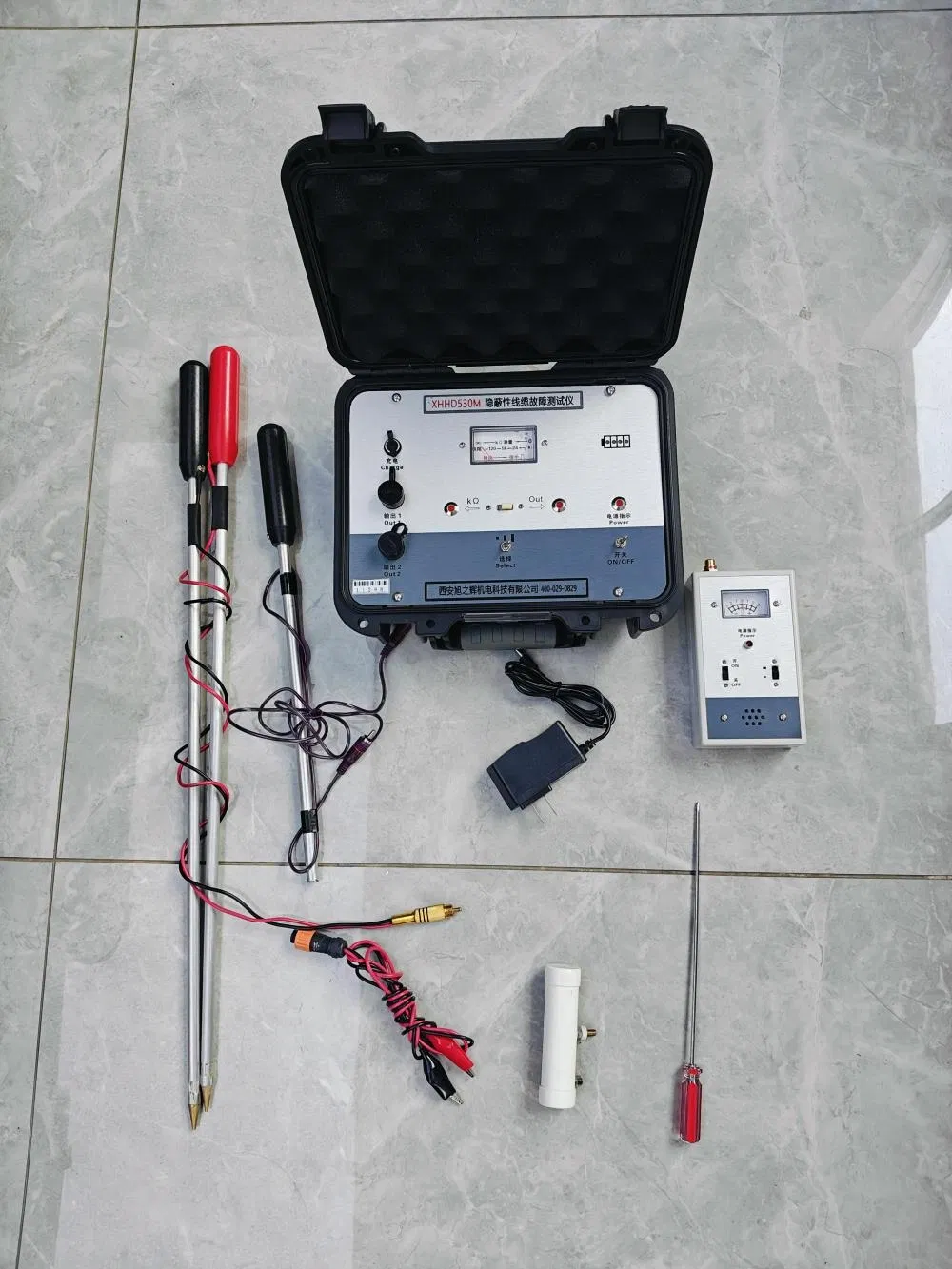

XHHD530M

विवरण

छिपी हुई लाइन दबी हुई लाइन फॉल्ट डिटेक्टर बिजली, प्रसारण, डाक और दूरसंचार विभागों के साथ-साथ औद्योगिक और खनन, ग्रामीण क्षेत्रों के लिए भूमिगत केबल, जिसमें सीधे दबे हुए बख्तरबंद केबल लाइनें और दबी हुई लाइन फॉल्ट शामिल हैं, खोजने के लिए एक विशेष उपकरण है। यह दबी हुई लाइन की दिशा, अधिक सटीक भूमिगत स्थिति, मूल दबी हुई गहराई, और विभिन्न ग्राउंड लीकेज फॉल्ट, टूटे हुए कोर फॉल्ट का पता लगा सकता है, जिसमें धान के खेतों, सीमेंट सड़कों, ईंटों और पत्थरों, डामर सड़कों के नीचे की लाइनें और इमारतों की दीवारों में लाइनें शामिल हैं। जमीन पर उपयोग किए जाने वाले वाटरप्रूफ तार और केबल का पता इस उपकरण का उपयोग करके उपयुक्त तरीकों से लगाया जा सकता है।0

ट्रांसमीटर

ट्रांसमीटर पैनल "पावर स्विच", "पावर इंडिकेशन"; "आउटपुट सिलेक्शन", "हाई, मीडियम, लो"; "आउटपुट इंडिकेशन" और "K मेजरमेंट" स्विचिंग स्विच से लैस है, और इंडिकेटर लाइट स्विचिंग पोजीशन को इंगित करती है; "आउटपुट·KΩ मेजरमेंट" एक आउटपुट टर्मिनल साझा करता है, जिसे "आउटपुट·इंडिकेशन" और "KΩ मेजरमेंट" स्विच द्वारा स्विच किया जाता है; "आउटपुट 2" आउटपुट टर्मिनल सेट करें; स्क्वायर मीटर हेड आउटपुट और KΩ रेजिस्टेंस को इंगित करता है। यह लाइन को ऑन, ऑफ, मिक्स्ड चेक कर सकता है, और ग्राउंड लीकेज रेजिस्टेंस के आकार को माप सकता है।
आउटपुट सिग्नल फॉर्म	पल्स पीरियड 1.34±0.15mS. चौड़ाई 0.2 ±0.1mS रुक-रुक कर पीरियड 1.8±1S.
आउटपुट वोल्टेज	पल्स पीरियड Upp हाई रेंज 1000V से अधिक, मीडियम रेंज 60V से अधिक, लो रेंज 30V से अधिक।
KΩ मेजरमेंट	यह साइड लाइन ऑन, ऑफ, मिक्स्ड और लीकेज ग्रुप साइज की जांच कर सकता है, और फॉल्ट की प्रकृति निर्धारित कर सकता है।
The "आउटपुट 2" आउटपुट टर्मिनल	यह पीक पल्स शॉर्ट-सर्किट करंट 1-5A आउटपुट कर सकता है।
आउटपुट पावर	पल्स पावर 2.5W से अधिक (जब हाई-एंड लोड रेजिस्टेंस 80KΩ है)।
पावर सप्लाई	8.4V.

रिसीवर

पावर स्विच, पावर इंडिकेटर, "हाई गियर", "लो गियर" सेट करें स्विच; जब मीटर पर सिग्नल होता है, तो यह पॉजिटिव डायरेक्शन या नेगेटिव डायरेक्शन को इंगित करता है; ऊपर की तरफ एक इनपुट टर्मिनल होता है, जिसे क्रमशः प्रोब या प्लग-इन प्लग में डाला जा सकता है।
प्राप्त सिग्नल फॉर्म	पल्स पीरियड 1.360.15mS
प्राप्त सिग्नल फॉर्म	चौड़ाई 0.20.1mS, रुक-रुक कर पीरियड 1.81S.
पावर सप्लाई	6V (4 नंबर 5 बैटरी)
डिटेक्शन फॉल्ट रेंज और डिटेक्शन एक्यूरेसी	जब डिटेक्शन लेंथ 3km है, दफन गहराई 2m शॉर्ट सर्किट टू द ग्राउंड है, और लीकेज फॉल्ट का लीकेज रेजिस्टेंस 500kΩ से कम है, इंसर्शन मेजरमेंट पोजिशनिंग एरर 0.2m से कम है।
	जब 1km की लंबाई और 2m की दफन गहराई और जमीन के प्रति अच्छे इन्सुलेशन के साथ टूटे हुए कोर फॉल्ट का पता लगाया जाता है, तो निरीक्षण पोजिशनिंग एरर 0.4m से कम होती है।
	वास्तविक डिटेक्शन लेंथ 1-5km और 2-3m की दफन गहराई से अधिक हो सकती है।
एंटी-इंटरफेरेंस परफॉरमेंस	प्राप्त सिग्नल स्पष्ट है और 220 kV लाइनों के नीचे भूमिगत तार की खराबी का पता लगा सकता है।
इंस्ट्रूमेंट वर्किंग कंडीशंस	यह उपकरण -15 के परिवेश तापमान और 86-108Kpa के वायुमंडलीय दबाव वाले वातावरण में लगातार काम कर सकता है।
