| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | XZH Test |
| प्रमाणन: | CE/ISO |

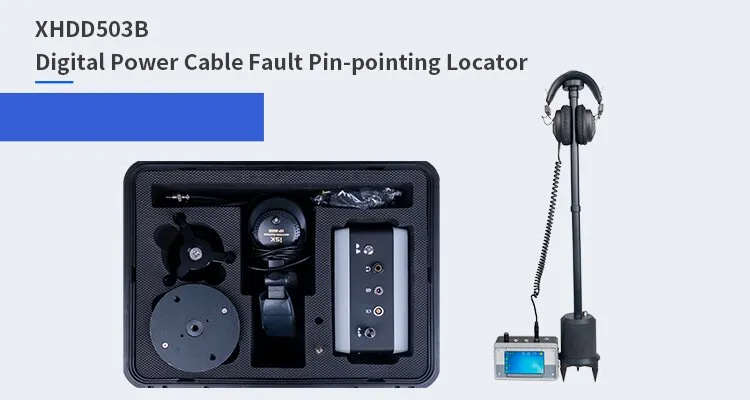

| मॉडल संख्या: | XHDD503B |

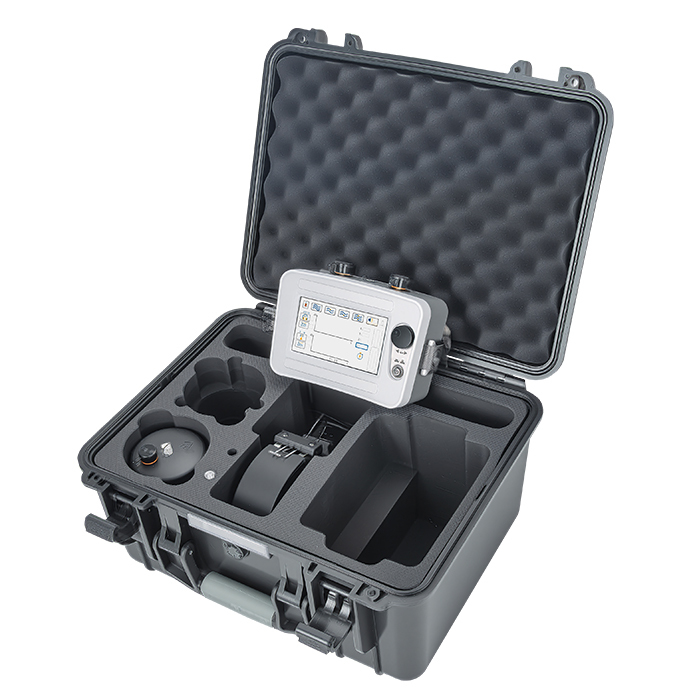

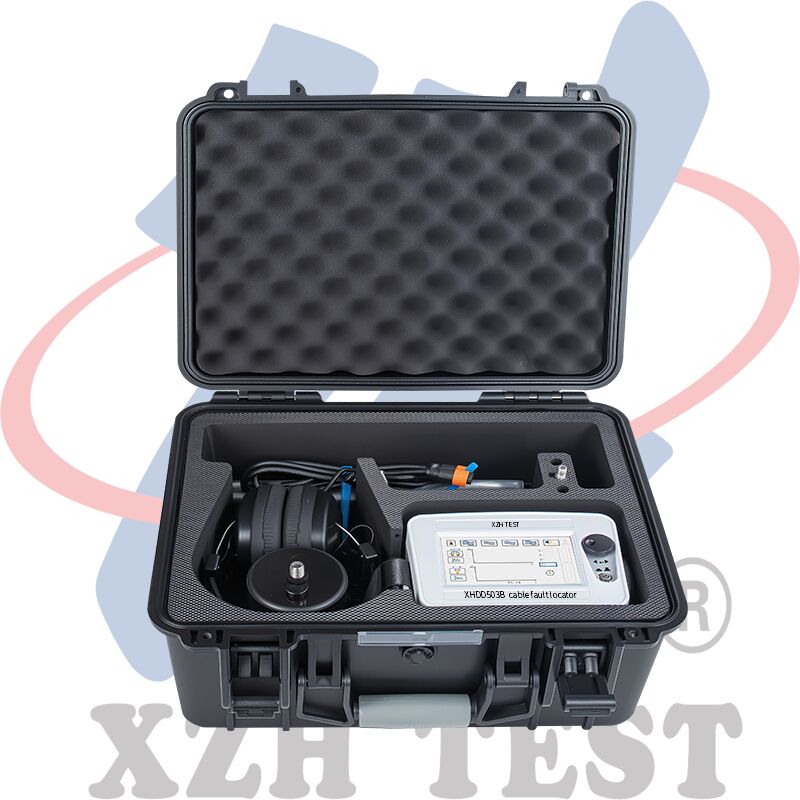

परिचय

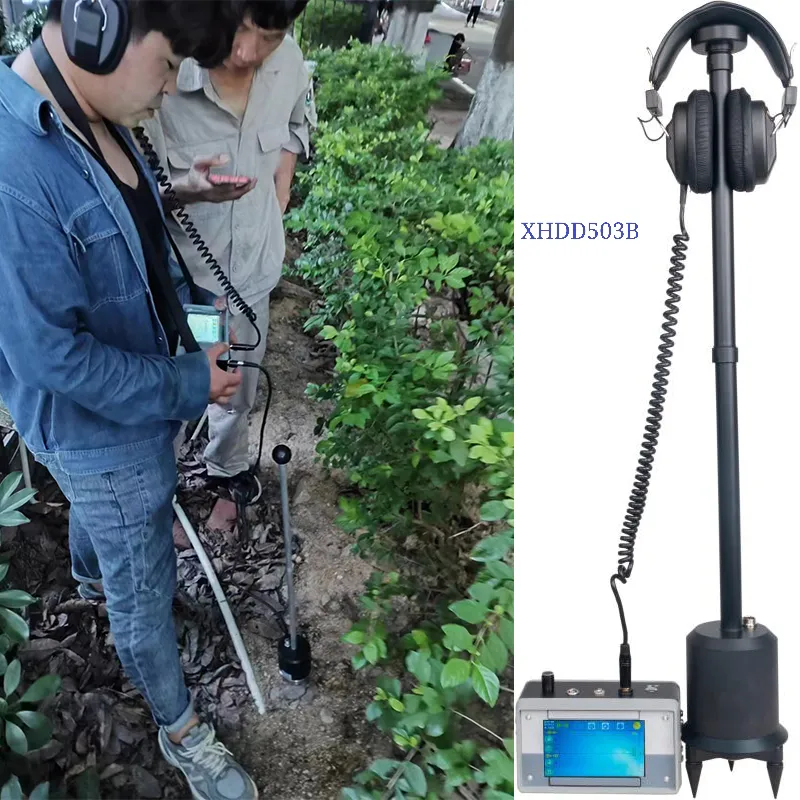

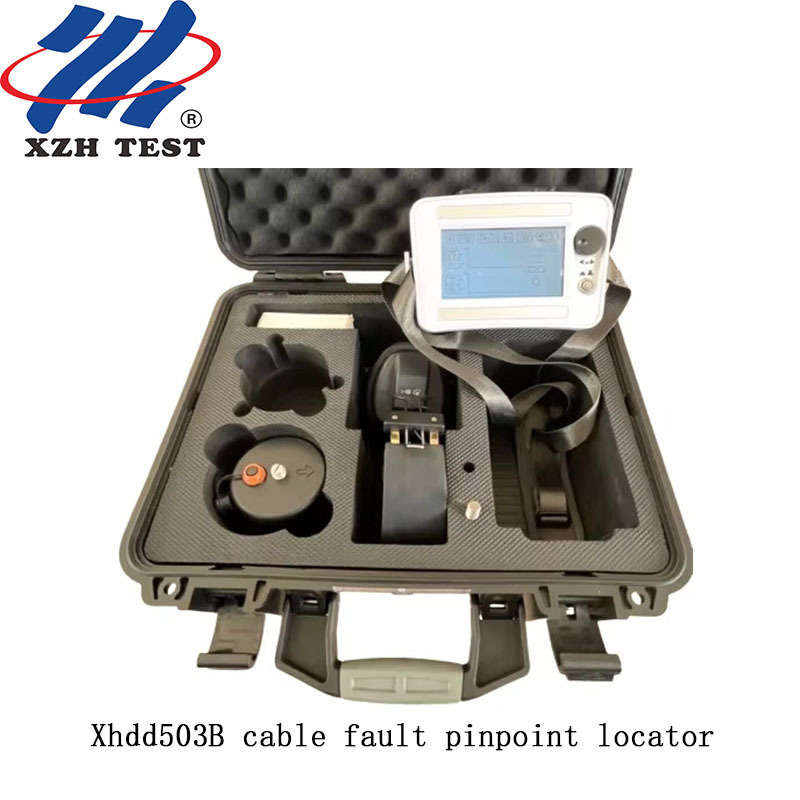

बिजली केबल दोषों को सटीक रूप से खोजने के लिए डिज़ाइन किया गया, केबल दोष लोकेटर XHDD503B ध्वनिक और चुंबकीय सिंक्रनाइज़ेशन विधि का उपयोग करता है।उपकरण एक प्रभाव डिस्चार्ज जनरेटर के साथ इलेक्ट्रॉनिक फ्लैशओवर उत्पन्न करता हैदोष का सटीक स्थान श्रवण और दृश्य निर्णय के माध्यम से निर्धारित किया जाता है।यह उपकरण एक मोटे माप सीमा के भीतर केबल दोषों की सटीक स्थिति को पूरा करता है और ध्वनिक और चुंबकीय संकेतों के बीच समय अंतर एकत्र करता हैयह पोजिशनिंग टेक्नोलॉजी को पथ-सहायित परीक्षण के साथ एकीकृत करता है, कई परीक्षण मोड प्रदान करता है और केबल दोषों को कुशलतापूर्वक और सटीक रूप से खोजने के लिए विभिन्न सूचनात्मक संकेत प्रदान करता है।
विशेषताएं
1ध्वनिक-चुंबकीय समय अंतर की स्वचालित गणना करने और ध्वनि निगरानी पर शुद्ध निर्भरता को कम करने के लिए ध्वनिक-चुंबकीय सिंक्रोनस पोजिशनिंग तकनीक को अपनाएं।
2ध्वनि संकेत और चुंबकीय संकेत के लाभ मूल्य और ट्रिगर मूल्य को विभिन्न वातावरणों के अनुकूल करने के लिए मैन्युअल रूप से समायोजित किया जा सकता है।
3.5 इंच का टच-उच्च चमक वाला एलसीडी सूर्य के प्रकाश में दृश्यता सुनिश्चित करता है।
4- निर्मित बड़ी क्षमता वाली लिथियम आयन बैटरी बिजली आपूर्ति, फास्ट चार्जर से सुसज्जित।
5छोटा, पोर्टेबल और हल्का।
तकनीकी संकेत
|
शोरक-चुंबकीय सिंक्रोनस फिक्स्ड-पॉइंट फंक्शन
|
||
|
शोरक-चुंबकीय सिंक्रोनस फिक्स्ड-पॉइंट फंक्शन
|
ध्वनि चैनल |
a) बैंडविड्थ सभी पासः 100Hz~1500Hz. कम पासः 100 हर्ट्ज ~ 400 हर्ट्ज. क्वालकॉम: 150 हर्ट्ज ~ 1500 हर्ट्ज. बैंड पासः 200 हर्ट्ज ~ 600 हर्ट्ज. b) अधिकतम संकेत लाभः >=100dB (ग) स्थिर बिंदु सटीकताः 0.1 मीटर।
|
|
चुंबकीय क्षेत्र चैनल |
अधिकतम संकेत लाभः >=100dB
|
|
|
ध्वनिक चुंबकीय पारगमन समय की स्थिति निर्धारित करने का मोडः तरंग रूप प्रदर्शन, ध्वनिक और चुंबकीय पारगमन समय प्रदर्शन। |
||
|
सिग्नल वृद्धिः 1 से 8 स्तरों तक समायोज्य। |
||
|
चुंबकीय क्षेत्र चैनलः 1 से 8 स्तरों से समायोज्य |
||
|
ध्वनि संकेत की ताकत बार ग्राफ से पता चलता है, और ध्वनि ट्रिगर सीमा (0 से 99 स्तर) समायोज्य है। |
||
|
विद्युत चुम्बकीय संकेत की ताकत एक बार ग्राफ द्वारा इंगित की जाती है, चुंबकीय क्षेत्र ट्रिगर सीमा (0 से 99 स्तर) समायोज्य है, और इसमें चुंबकीय क्षेत्र ट्रिगर प्रॉम्प्ट फ़ंक्शन है। |
||
|
विद्युत चुम्बकीय संकेत की ताकत पट्टी ग्राफ संकेत, चुंबकीय क्षेत्र ट्रिगर सीमा समायोज्य, चुंबकीय क्षेत्र ट्रिगर संकेत समारोह के साथ।
|
||
|
शोरइक्-चुंबकीय समय अंतर पोजिशनिंग मोडः तरंग रूप प्रदर्शन, अधिकतम ध्वनिकइक्-चुंबकीय समय अंतर 80ms है, जो स्वचालित रूप से गणना की जा सकती है और मैन्युअल रूप से विश्लेषण किया जा सकता है; यह पिछले समय ध्वनिक रिकॉर्ड कर सकते हैंइक्-चुंबकीय समय अंतर।
|
||
|
विद्युत आपूर्तिः
|
a) बैटरीः अंतर्निहित लिथियम आयन बैटरी पैक, वोल्टेज 8.4V, क्षमता 2.4Ah b) उपयोग का समय: निरंतर उपयोग का समय > 8 घंटे; चार्जरः इनपुट AC220V±10%, 50Hz; नाममात्र आउटपुट 8.4V, 1A चार्जिंग का समय: <3 घंटों।
|
|
|
परिचालन वातावरण का तापमान:-20°C-65°C, आर्द्रता ≤90% आरएच, ऊंचाई <4500 मीटर। |
||
पैकिंग सूची
1. समायोजनः समायोजन इंटरफ़ेस में प्रवेश करने के लिए समायोजन बटन दबाएं, और समायोजन मापदंडों को सेट करने के लिए समायोजन बटन घुमाएं;
2. पावर सप्लाई: सिस्टम की पावर सप्लाई को चालू और बंद करें। सिस्टम चालू करते समय, आपको पावर बटन को 3 से 4 सेकंड तक दबाए रखना होगा जब तक कि आप एक लंबी "बीप" ध्वनि नहीं सुनते,फिर आप बटन उठा सकते हैंबंद होने पर, आपको 3 से 4 सेकंड के लिए पावर बटन दबाकर रखना होगा;

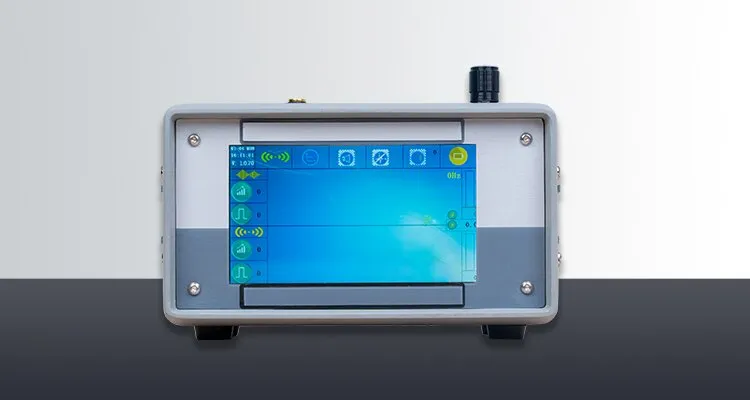

3डिस्प्लेः 5 इंच का टच डिस्प्ले।
