| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | XZH Test |
| प्रमाणन: | CE、ISO |
| मॉडल संख्या: | XHGG502A1 |

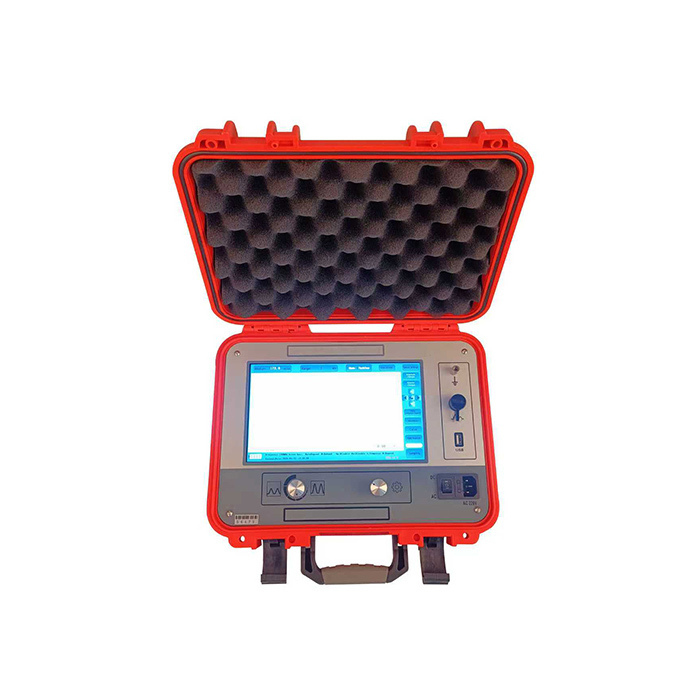

केबल की खराबीपूर्व-स्थान XHGG502A1
विवरण
केबल दोष परीक्षक एक औद्योगिक ग्रेड 10.1 इंच स्पर्श एकीकृत कंप्यूटर, एक सरल ऑपरेटिंग सॉफ्टवेयर इंटरफ़ेस, औद्योगिक ग्रेड एकीकृत सर्किट और उपकरणों को अपनाता है,और एक निर्मित बड़ी क्षमता वाली लिथियम आयन बैटरी, जो स्थिर, विश्वसनीय और उपयोग में आसान है।
यह केबल दोष परीक्षक विद्युत केबलों की स्थिति और दोष दूरी को मापने और विश्लेषण करने के लिए एक विशेष उपकरण है।यह केबल दोष परीक्षक सिग्नल फ़िल्टरिंग प्राप्त करने के लिए आधुनिक इलेक्ट्रॉनिक प्रौद्योगिकी और कंप्यूटर प्रौद्योगिकी का एक संयोजन का उपयोग करता है, अधिग्रहण, डेटा प्रसंस्करण, ग्राफिक प्रदर्शन और ग्राफिक विश्लेषण केबल गति माप, केबल लंबाई परीक्षण, केबल गलती दूरी परीक्षण।
यह केबल दोष परीक्षक कम प्रतिरोध, शॉर्ट सर्किट, खुले सर्किट और बिजली केबल, उच्च आवृत्ति समाक्षीय केबल, स्ट्रीट लाइट केबल के डिस्कनेक्शन दोष के लिए उपयुक्त है,और विभिन्न सामग्रियों से बने विभिन्न क्रॉस-सेक्शन और मीडिया के साथ दफन तारों, साथ ही उच्च प्रतिरोध रिसाव और उच्च प्रतिरोध फ्लैशओवर। नेटवर्क विफलता।
तकनीकी विनिर्देश
| नमूना लेने की आवृत्ति | 1MHz~400MHz |
| कम वोल्टेज पल्स आयाम | 300V±15% |
| रेंज | ≥ 120 किमी |
| परीक्षण सीमा | 100 मीटर/300 मीटर/500 मीटर/1 किमी/3 किमी/5 किमी/10 किमी/25 किमी/50 किमी/100 किमी |
| पल्स चौड़ाई | 0.15uS/0.30uS/0.60uS/1.20uS/2.4uS/5.0uS/7.5uS/10uS |
| न्यूनतम संकल्प | 0.07 मीटर |
| परीक्षण अंधा क्षेत्र | ≤10 मीटर |
| माप त्रुटि | ≤±(0.5%×L+1m), L केबल की लंबाई है |
| विद्युत आपूर्ति मोड | चार्जिंग AC110V~240 वी, 50 हर्ट्ज/60 हर्ट्ज |
| पल्स युग्मक वोल्टेज का सामना | डीसी 35kV |
| मात्रा और वजन | L358mm×W284mm×H168mm-4.7kg |
| कार्य की शर्तें | तापमान -20oC~+65oC, सापेक्ष आर्द्रता 90%, वायुमंडलीय दबाव 750±30mmHg |
2.केबल की खराबीसटीकतापता लगानेवाला(XHDD503C)
विवरण
केबल दोष स्थान उपकरण बिजली केबल दोष बिंदु निर्धारित करने के लिए ध्वनिक और चुंबकीय सिंक्रनाइज़ेशन विधि का उपयोग करता है।इलेक्ट्रॉनिक फ्लैशओवर प्रभाव डिस्चार्ज जनरेटर द्वारा उत्पन्न किया जाता है, संबंधित जांच द्वारा उठाया और प्रवर्धित किया जाता है, और दोष बिंदु का सटीक स्थान श्रवण और दृश्य निर्णय द्वारा निर्धारित किया जाता है।यह एक उपकरण है कि मोटे माप सीमा के भीतर केबल गलती बिंदु की सटीक स्थिति को पूरा करता है और ध्वनिक और चुंबकीय समय अंतर एकत्र करता हैइसमें पोजिशनिंग तकनीक, पथ-सहायता परीक्षण और अन्य प्रौद्योगिकियां शामिल हैं।कई परीक्षण मोड और कुशलतापूर्वक और सटीक रूप से पूर्ण केबल दोष स्थान के लिए समृद्ध और विविध त्वरित जानकारी प्रदान करना.
यह फिक्स्ड-पॉइंट इंस्ट्रूमेंट कम प्रतिरोध, शॉर्ट सर्किट, ओपन सर्किट और पावर केबल, उच्च आवृत्ति समाक्षीय केबल, स्ट्रीट लाइट केबल के डिस्कनेक्शन दोषों के लिए उपयुक्त है,और विभिन्न सामग्रियों से बने विभिन्न क्रॉस-सेक्शन और मीडिया के साथ दफन तारों, साथ ही उच्च प्रतिरोध रिसाव और उच्च प्रतिरोध फ्लैशओवर दोष।
विशेषताएं
15 इंच का उच्च चमक वाला टच एलसीडी सूर्य के प्रकाश में दृश्यता सुनिश्चित करता है।
2. ध्वनिक और चुंबकीय समय अंतर की स्वचालित गणना करने के लिए ध्वनिक और चुंबकीय सिंक्रोनस पोजिशनिंग तकनीक को अपनाएं।
3ध्वनि संकेत और चुंबकीय संकेत का लाभ मूल्य और ट्रिगर मूल्य विभिन्न वातावरणों के अनुकूल करने के लिए मैन्युअल रूप से समायोजित किया जा सकता है।
4इसमें पृष्ठभूमि शोर कम करने की तकनीक है और विभिन्न प्रकार की फ़िल्टरिंग विधियों में से चुना जा सकता है।
5इसमें बीएनआर पृष्ठभूमि शोर में कमी और मूक शोर में कमी के कार्य हैं।
6इसमें पथ विचलन संकेत है।
7. बहु-स्तर भौतिक अलगाव संकेत सेंसर से लैस, जलरोधक ग्रेड IP65.
8बड़ी क्षमता की लिथियम बैटरी, लंबे स्टैंडबाय समय, फास्ट चार्जर से लैस।
9छोटा और हल्का, संचालित करने में आसान और सरल मानव-मशीन इंटरफ़ेस।
तकनीकी संकेत
| 1 | फ़िल्टर पैरामीटर | ऑल-पास: 100 हर्ट्ज ~ 1600 हर्ट्ज. कम पासः 100 हर्ट्ज ~ 300 हर्ट्ज. क्वालकॉम: 160 हर्ट्ज ~ 1600 हर्ट्ज. बैंडपास: 200Hz~600Hz. |
| 2 | चैनल लाभ | 8 स्तर समायोज्य। |
| 3 | चुंबकीय चैनल लाभ | 8 स्तर समायोज्य। |
| 4 | आउटपुट लाभ | 16 स्तर (0~112db) |
| 5 | आउटपुट प्रतिबाधा | 350Ω |
| 6 | ध्वनिक चुंबकीय स्थिति की सटीकता | 0.2 मीटर से कम। |
| 7 | पथ पहचान की सटीकता | 0.5 मीटर से कम। |
| 8 | विद्युत आपूर्ति | 4*18650 मानक लिथियम बैटरी। |
| 9 | स्टैंडबाय समय | 8 घंटे से अधिक समय तक। |
| 10 | मात्रा | 428L×350W×230H |
| 11 | वजन | 6.5 किलो. |
| 12 | परिवेश का तापमान | -25 से 65 डिग्री सेल्सियस; सापेक्ष आर्द्रताः ≤ 90% |
