| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | XZH Test |
| प्रमाणन: | CE、ISO |
| मॉडल संख्या: | XHGG502A1 |

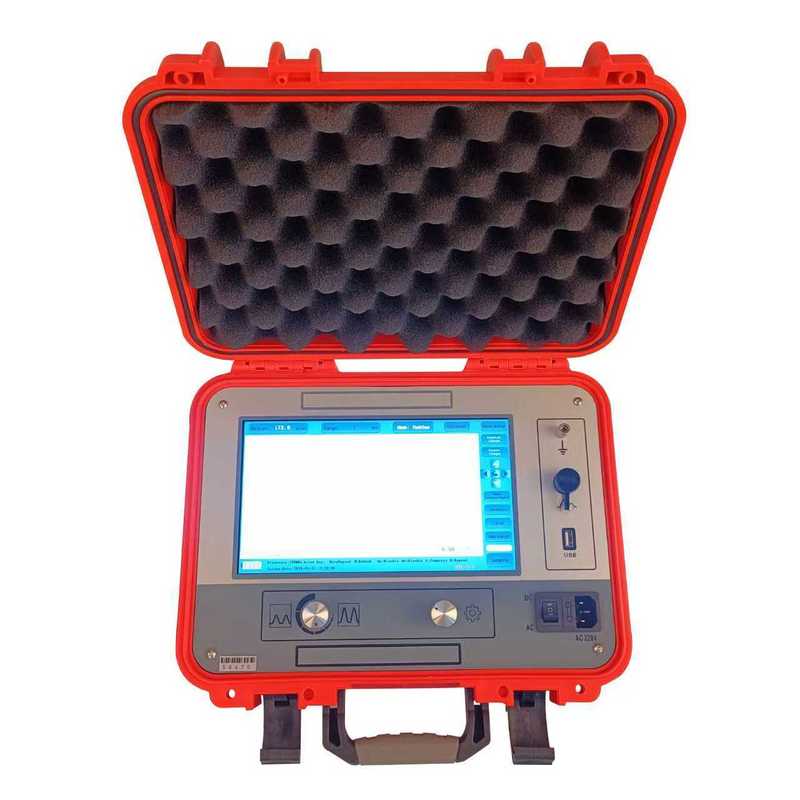

केबल दोष प्री-लोकेटर XHGG502A1
विवरण
केबल दोष परीक्षक एक औद्योगिक-ग्रेड 10.1-इंच टच-इंटीग्रेटेड कंप्यूटर, एक सरल ऑपरेटिंग सॉफ़्टवेयर इंटरफ़ेस, औद्योगिक-ग्रेड एकीकृत सर्किट और उपकरणों को अपनाता है, और एक अंतर्निहित बड़ी क्षमता वाली लिथियम-आयन बैटरी, जो स्थिर, विश्वसनीय और उपयोग में आसान है।
यह केबल दोष परीक्षक बिजली के केबलों की स्थिति और दोष दूरी को मापने और विश्लेषण करने के लिए एक विशेष उपकरण है। यह केबल दोष परीक्षक सिग्नल फ़िल्टरिंग, अधिग्रहण, डेटा प्रोसेसिंग, ग्राफिक डिस्प्ले और ग्राफिक विश्लेषण को प्राप्त करने के लिए आधुनिक इलेक्ट्रॉनिक तकनीक और कंप्यूटर तकनीक के संयोजन का उपयोग करता है। केबल गति माप, केबल लंबाई परीक्षण, केबल दोष दूरी परीक्षण।
यह केबल दोष परीक्षक कम-प्रतिरोध, शॉर्ट-सर्किट, ओपन-सर्किट और बिजली के केबलों, उच्च-आवृत्ति समाक्षीय केबलों, स्ट्रीट लाइट केबलों और विभिन्न क्रॉस-सेक्शन और मीडिया के विभिन्न सामग्रियों से बने दबे हुए तारों के डिस्कनेक्शन दोषों के साथ-साथ उच्च-प्रतिरोध रिसाव और उच्च-प्रतिरोध फ्लैशओवर के लिए उपयुक्त है। नेटवर्क विफलता।
तकनीकी विशिष्टता
| नमूनाकरण आवृत्ति | 1MHz~400MHz |
| कम वोल्टेज पल्स आयाम | 300V±15% |
| रेंजिंग रेंज | ≥120km |
| परीक्षण रेंज | 100m/300m/500m/1km/3km/5km/10km/25km/50km/100km |
| पल्स चौड़ाई | 0.15uS/0.30uS/0.60uS/1.20uS/2.4uS/5.0uS/7.5uS/10uS |
| न्यूनतम संकल्प | 0.07m |
| टेस्ट ब्लाइंड एरिया | ≤10m |
| माप त्रुटि | ≤±(0.5%×L+1m), L केबल की लंबाई है |
| बिजली आपूर्ति मोड | चार्जिंग AC110V~240V, 50Hz/60Hz |
| पल्स युग्मक झेलने वाला वोल्टेज | DC 35kV |
| वॉल्यूम और वजन | L358mm×W284mm×H168mm-4.7kg |
| कार्य करने की स्थिति | तापमान -20ºC~+65ºC, सापेक्षिक आर्द्रता 90%, वायुमंडलीय दबाव 750±30mmHg |
2. केबल दोष पिनपॉइंट लोकेटर (XHDD503C)
विवरण
केबल दोष स्थान उपकरण बिजली के केबल दोष बिंदु को निर्धारित करने के लिए ध्वनिक और चुंबकीय सिंक्रनाइज़ेशन विधि का उपयोग करता है। इलेक्ट्रॉनिक फ्लैशओवर को प्रभाव निर्वहन जनरेटर द्वारा उत्पन्न किया जाता है, जिसे संबंधित जांच द्वारा उठाया और बढ़ाया जाता है, और दोष बिंदु का सटीक स्थान श्रवण और दृश्य निर्णय द्वारा निर्धारित किया जाता है। यह एक ऐसा उपकरण है जो मोटे माप सीमा के भीतर केबल दोष बिंदु की सटीक स्थिति को पूरा करता है और ध्वनिक और चुंबकीय समय अंतर एकत्र करता है। यह स्थिति तकनीक, पथ-सहायक परीक्षण और अन्य तकनीकों को एकीकृत करता है, जो केबल दोष स्थान को कुशलतापूर्वक और सटीक रूप से पूरा करने के लिए कई परीक्षण मोड और समृद्ध और विविध संकेत जानकारी प्रदान करता है।
यह फिक्स्ड-पॉइंट इंस्ट्रूमेंट बिजली के केबलों, उच्च-आवृत्ति समाक्षीय केबलों, स्ट्रीट लाइट केबलों और विभिन्न क्रॉस-सेक्शन और मीडिया के विभिन्न सामग्रियों से बने दबे हुए तारों के कम-प्रतिरोध, शॉर्ट-सर्किट, ओपन-सर्किट और डिस्कनेक्शन दोषों के साथ-साथ उच्च-प्रतिरोध रिसाव और उच्च-प्रतिरोध फ्लैशओवर दोष के लिए उपयुक्त है।
विशेषताएँ
1. 5-इंच टच-हाई ब्राइटनेस एलसीडी धूप में दृश्यता सुनिश्चित करता है।
2. ध्वनिक और चुंबकीय समय अंतर को स्वचालित रूप से गणना करने के लिए ध्वनिक और चुंबकीय सिंक्रोनस पोजिशनिंग तकनीक को अपनाएं।
3. विभिन्न वातावरणों के अनुकूल होने के लिए ध्वनिक सिग्नल और चुंबकीय सिग्नल के लाभ मूल्य और ट्रिगर मान को मैन्युअल रूप से समायोजित किया जा सकता है।
4. इसमें बैकग्राउंड नॉइज़ रिडक्शन तकनीक है और विभिन्न प्रकार के फ़िल्टरिंग तरीकों में से चुन सकते हैं।
5. इसमें BNR बैकग्राउंड नॉइज़ रिडक्शन और म्यूट नॉइज़ रिडक्शन फ़ंक्शन हैं।
6. इसमें पथ विचलन संकेत है।
7. मल्टी-लेयर फिजिकल आइसोलेशन सिग्नल सेंसर, वाटरप्रूफ ग्रेड IP65 से लैस।
8. अंतर्निहित बड़ी क्षमता वाली लिथियम बैटरी, लंबी स्टैंडबाय टाइम, फास्ट चार्जर से लैस।
9. छोटा और हल्का, संचालित करने में आसान, और सरल मानव-मशीन इंटरफ़ेस।
तकनीकी संकेतक
| 1 | फ़िल्टर पैरामीटर | ऑल-पास: 100Hz~1600Hz। लो पास: 100Hz~300Hz। क्वालकॉम: 160Hz~1600Hz। बैंडपास: 200Hz~600Hz। |
| 2 | चैनल लाभ | 8 स्तर समायोज्य। |
| 3 | चुंबकीय चैनल लाभ | 8 स्तर समायोज्य। |
| 4 | आउटपुट लाभ | 16 स्तर (0~112db) |
| 5 | आउटपुट प्रतिबाधा | 350Ω |
| 6 | ध्वनिक-चुंबकीय स्थिति सटीकता | 0.2m से कम। |
| 7 | पथ पहचान सटीकता | 0.5m से कम। |
| 8 | बिजली की आपूर्ति | 4*18650 मानक लिथियम बैटरी। |
| 9 | स्टैंडबाय टाइम | 8 घंटे से अधिक। |
| 10 | वॉल्यूम | 428L×350W×230H |
| 11 | वजन | 6.5kg। |
| 12 | परिवेश का तापमान | -25~65ºC; सापेक्षिक आर्द्रता: ≤90%। |
