| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | XZH Test |
| प्रमाणन: | CE、ISO |
| मॉडल संख्या: | XHGG502 |
XHGG502 tdr भूमिगत केबल दोष लोकेटर एक औद्योगिक ग्रेड 12.1 इंच टच ऑल-इन-वन कंप्यूटर और एक सरल ऑपरेटिंग सॉफ्टवेयर इंटरफ़ेस को मानव-कंप्यूटर बातचीत परीक्षण को महसूस करने के लिए अपनाता है।औद्योगिक स्तर के एकीकृत सर्किट और उपकरणों को अपनाना, बड़ी क्षमता की लिथियम आयन बैटरी, स्थिर और विश्वसनीय, और उपयोग करने में आसान है।
यह केबल दोष परीक्षक बिजली केबल की स्थिति और दोष दूरी को मापने और विश्लेषण करने के लिए एक विशेष उपकरण है।यह केबल दोष परीक्षक सिग्नल फ़िल्टरिंग का एहसास करने के लिए आधुनिक इलेक्ट्रॉनिक प्रौद्योगिकी और कंप्यूटर प्रौद्योगिकी के संयोजन को अपनाता है, अधिग्रहण, डेटा प्रसंस्करण, ग्राफिक प्रदर्शन, ग्राफिक विश्लेषण, केबल गति माप, केबल लंबाई परीक्षण, केबल दोष दूरी परीक्षण को पूरा करने के लिए।
यह केबल दोष लोकेटर कम प्रतिरोध, शॉर्ट-सर्किट, ओपन-सर्किट और बिजली केबल, उच्च आवृत्ति समाक्षीय केबल, सड़क प्रकाश केबल,और विभिन्न सामग्री के विभिन्न वर्गों और विभिन्न मीडिया के साथ दफन तारों, साथ ही उच्च प्रतिरोध रिसाव और उच्च प्रतिरोध फ्लैशिंग. नेटवर्क विफलता.

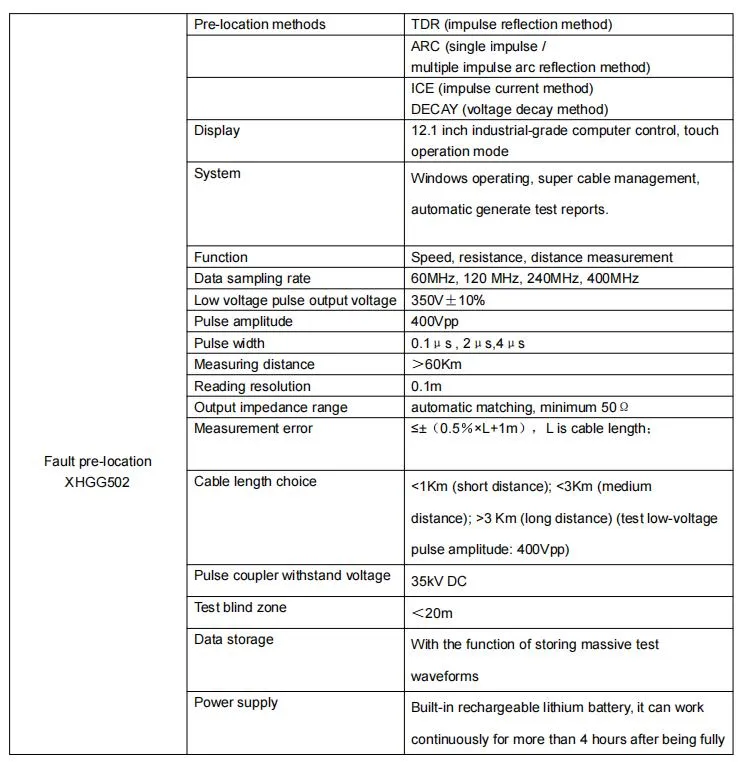

| उत्पाद का नाम | भूमिगत केबल दोष पूर्व-स्थानिक (TDR) |
| मॉडल | XHGG502 |
| एमओक्यू | 1 इकाई |
| मुख्य कार्य | भूमिगत केबल दोष के लिए मोटी दूरी माप |
| डेटा नमूनाकरण दर | 60MHz, 120MHz, 240MHz, 400MHz |
| परीक्षण दूरी | >60 किमी |
| परीक्षण केबल की लंबाई निर्धारित है | <1 किमी (छोटी दूरी);<3 किमी (मध्यम दूरी);>3 किमी ((लंबी दूरी) |
| पल्स आयाम | 400 वीपीपी |
| पल्स चौड़ाई | 0.1uS और 2uS |
| रीडिंग रिज़ॉल्यूशन | 0.1 मीटर |
| प्रणाली परीक्षण की सटीकता | 0.5 मीटर से कम |
| पल्स युग्मक वोल्टेज का सामना | 38kVDC |
| कार्य की शर्तें | तापमान -25oC~+55oC, सापेक्ष आर्द्रता 85%, वायुमंडलीय दबाव 750±30mmHg। |
| माप पद्धति | निम्न वोल्टेज पल्स विधि, उच्च वोल्टेज फ्लैशओवर विधि, कई पल्स विधि |
35KV और उससे कम वोल्टेज के साथ बिजली केबलों की मुख्य इन्सुलेशन विफलता का सटीक और तेजी से पता लगाना; केबल की लंबाई को कैलिब्रेट करना; मोटे तौर पर केबल की गलती की दूरी का परीक्षण करना
| केबल दोष पूर्व-स्थानिक | XHGG502: केबल दोष दूरी परीक्षण के लिए, एक मेजबान और एक युग्मक शामिल करें |
अधिक जानकारी और सेवा के लिए हमसे संपर्क करने के लिए आपका स्वागत है।
केबल दोष पूर्व-स्थानः कम वोल्टेज आवेग परावर्तन विधि (TDR) और उच्च वोल्टेज क्षय (flashover) विधि (DECAY) के आधार पर XHGG502 परावर्तनमीटर के साथ, आर्क रिफ्लेक्शन विधि ((एकल शॉट/मल्टी शॉट)
XHGG502 के तीन परीक्षण मोड हैं, कम वोल्टेज पल्स, उच्च वोल्टेज फ्लैशओवर, एआरसी मल्टी-शॉट
नीचे दी गई तस्वीर में XHGG502 के ARC बहु-शॉट परीक्षण मोड का उपयोग करके मापी गई केबल दोष दूरी दिखाई गई है।
नीचे दी गई तस्वीर में XHGG502 के उच्च वोल्टेज फ्लैशओवर परीक्षण मोड का उपयोग करके मापी गई केबल दोष दूरी दिखाई गई है
नीचे चित्र केबल लंबाई या केबल खुले सर्किट गलती दूरी XHGG502 के कम वोल्टेज पल्स परीक्षण मोड का उपयोग करके मापा दिखाता है। कम वोल्टेज पल्स विधि का उपयोग करते समय,यह उच्च वोल्टेज पल्स जनरेटर कनेक्ट करने के लिए आवश्यक नहीं हैअन्य परीक्षण विधियों का उपयोग उच्च वोल्टेज पल्स जनरेटर के साथ किया जाना चाहिए।
