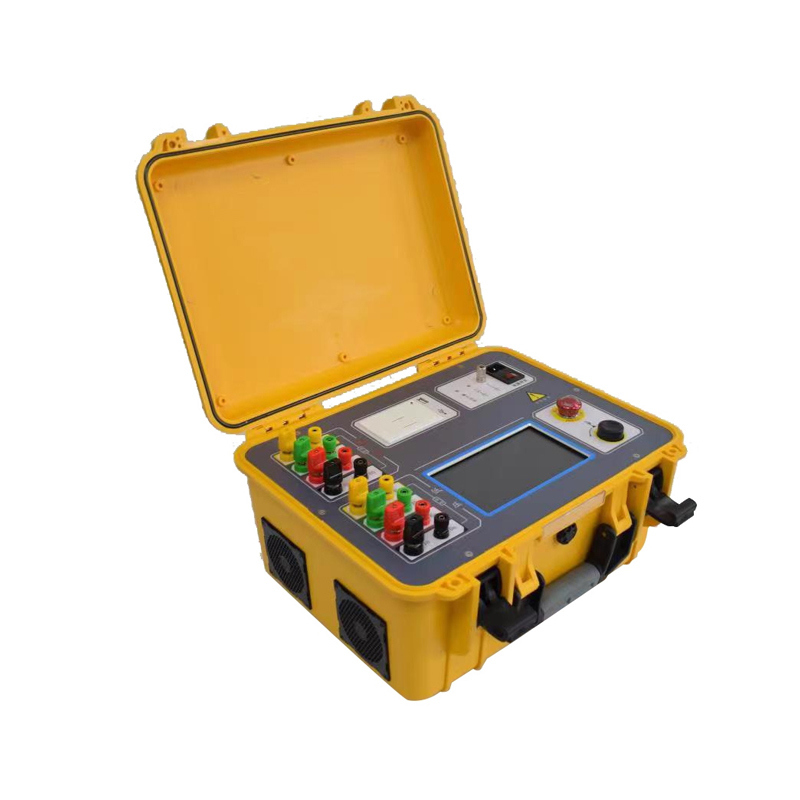

तीन चरण डीसी प्रतिरोध परीक्षक| XHZ1320AX
XHZ1320AX तीन चरण डीसी प्रतिरोध परीक्षक ट्रांसफार्मर डीसी प्रतिरोध माप के लिए विकसित एक अगली पीढ़ी का तीव्र परीक्षण उपकरण है। संतृप्त चुंबकीय सर्किट विधि, तीन-चरण परीक्षण (Yn, Y और डेल्टा वाइंडिंग) और एक अंतर्निहित डीगौसिंग फ़ंक्शन को एकीकृत करते हुए, यह नई पीढ़ी का त्वरित-परीक्षण उपकरण उच्च गति, उच्च सटीकता और एक विस्तृत माप रेंज के साथ बड़े पावर ट्रांसफार्मर के डीसी प्रतिरोध को मापने के लिए आदर्श है। एक बार सभी परीक्षण तार कनेक्ट हो जाने के बाद, तारों को फिर से समायोजित किए बिना सभी डीसी प्रतिरोध परीक्षण आइटम पूरे किए जा सकते हैं।
अनुप्रयोग और लक्षित दर्शक: ट्रांसफार्मर निर्माताओं (अर्ध-तैयार और तैयार उत्पाद वितरण निरीक्षण), बिजली उत्पादन और आपूर्ति उपयोगिताओं (निवारक रखरखाव परीक्षण), सबस्टेशन कमीशनिंग टीमों (स्थापना और हैंडओवर स्वीकृति परीक्षण), तीसरे पक्ष के विद्युत परीक्षण संस्थानों, और रेलवे, खनन और धातु विज्ञान क्षेत्रों में औद्योगिक संयंत्रों के लिए डिज़ाइन किया गया है जिन्हें बड़े पावर ट्रांसफार्मर के तीव्र डीसी वाइंडिंग प्रतिरोध सत्यापन की आवश्यकता होती है।
मुख्य विनिर्देश
| आउटपुट करंट |
एकल चरण: 20A, 10A, 5A, 1A, 0.1A, 10mA, <1mA
तीन चरण: 10A+10A, 5A+5A, 1A+1A, 0.1A+0.1A |
| माप रेंज (एकल चरण) |
20A गियर: 0.5mΩ~1Ω; 10A गियर: 1.0mΩ~2Ω; 5A गियर: 10mΩ~4Ω; 1A गियर: 0.1Ω~20Ω; 0.1A गियर: 2.0Ω~200Ω; 10mA गियर: 50Ω~2kΩ; <1mA गियर: 500Ω~25kΩ |
| माप रेंज (तीन चरण) |
10A+10A: 0.5mΩ~0.8Ω; 5A+5A: 10mΩ~1.6Ω; 1A+1A: 0.1Ω~8.0Ω; 0.1A+0.1A: 2.0Ω~80Ω |
| सटीकता |
±(रीडिंग×0.2%+2 अंक) |
| वाइंडिंग टेस्ट मोड |
Yn, Y और डेल्टा (डेल्टा) वाइंडिंग; असंतुलन दर गणना के साथ तीन-चरण एक साथ परीक्षण |
| स्थिरता निर्णय |
डेटा गलत पढ़ने से रोकने के लिए 5s, 15s और 30s के भीतर प्रतिरोध परिवर्तन दर की स्वचालित गणना |
| प्रदर्शन |
7-इंच औद्योगिक ट्रू कलर कैपेसिटिव टच स्क्रीन (1024×600); पूर्ण टच नियंत्रण या जॉग डायल के माध्यम से दोहरी संचालन |
| डेटा भंडारण |
200 समूह अंतर्निहित भंडारण; यूएसबी डिस्क (FAT/FAT32) के माध्यम से बड़े पैमाने पर डेटा भंडारण |
| प्रिंटर |
परीक्षण रिपोर्ट प्रिंटिंग के लिए अंतर्निहित थर्मल प्रिंटर |
| सुरक्षा |
380V पावर, बैक इलेक्ट्रोमोटिव फोर्स, डिस्कनेक्शन, पावर विफलता और खराब ग्राउंडिंग के लिए गलत कनेक्शन सुरक्षा |
| बिजली की आपूर्ति |
AC220V±10%, 50/60Hz |
| संचालन तापमान |
-10°C~50°C |
| सापेक्ष आर्द्रता |
<90%, गैर-संक्षेपण |
| आयाम |
400×315×223mm |
| वजन |
9kg |
उन्नत सुविधाएँ
- Yn-प्रकार, Y-प्रकार और डेल्टा-प्रकार की वाइंडिंग का परीक्षण तीन चरणों के समान तरीके से किया जाता है, जिसमें स्वचालित असंतुलन दर गणना शामिल है
- 20A का अधिकतम आउटपुट करंट और 25kΩ तक की माप रेंज लगभग सभी ऑन-साइट और ऑफ-साइट परीक्षण मांगों को कवर करती है
- बड़े ट्रांसफार्मर के तेज और विश्वसनीय माप के लिए संतृप्त चुंबकीय सर्किट विधि और डीगौसिंग फ़ंक्शन का एकीकरण
- डेटा गलत पढ़ने से रोकने के लिए 5s, 15s और 30s के भीतर प्रतिरोध परिवर्तन दर के माध्यम से स्वचालित स्थिरता निर्णय
- 380V गलत कनेक्शन, बैक इलेक्ट्रोमोटिव फोर्स, डिस्कनेक्शन, पावर विफलता और खराब ग्राउंडिंग के खिलाफ पूर्ण सुरक्षा
- 7-इंच औद्योगिक ट्रू कलर स्क्रीन जिसमें पूर्ण टच नियंत्रण या जॉग डायल द्वारा दोहरी संचालन है
- अंतर्निहित थर्मल प्रिंटर, स्थानीय डेटा भंडारण के 200 समूह और बड़े पैमाने पर यूएसबी डिस्क भंडारण
- तारों को फिर से समायोजित किए बिना सभी डीसी प्रतिरोध परीक्षण आइटम को पूरा करने के लिए एक बार परीक्षण तारों को कनेक्ट करें
अक्सर पूछे जाने वाले प्रश्न
Q1: XHZ1320AX तीन चरण डीसी प्रतिरोध परीक्षक का अधिकतम आउटपुट करंट क्या है?
एकल-चरण आउटपुट करंट 20A से लेकर <1mA (20A, 10A, 5A, 1A, 0.1A, 10mA और <1mA गियर) तक होता है, जबकि तीन-चरण आउटपुट 10A+10A, 5A+5A, 1A+1A और 0.1A+0.1A का समर्थन करता है, जो बड़े और छोटे दोनों पावर ट्रांसफार्मर को कवर करता है।Q2: कौन से वाइंडिंग कनेक्शन प्रकारों का परीक्षण किया जा सकता है?
Yn-प्रकार, Y-प्रकार और डेल्टा-प्रकार की वाइंडिंग का परीक्षण किया जा सकता है। तीन-चरण एक साथ परीक्षण समर्थित है और तीन चरणों के असंतुलन दर की स्वचालित रूप से गणना की जाती है, जो फील्ड परीक्षण दक्षता में काफी सुधार करती है।
Q3: क्या परीक्षक डीगौसिंग का समर्थन करता है?
हाँ। उपकरण संतृप्त चुंबकीय सर्किट विधि और एक डीगौसिंग फ़ंक्शन को एकीकृत करता है, जिससे यह बड़े ट्रांसफार्मर के तेज डीसी प्रतिरोध माप के लिए आदर्श बन जाता है, जबकि परीक्षण सटीकता पर अवशिष्ट चुंबकत्व के प्रभावों को समाप्त करता है।
Q4: ऑन-साइट सुरक्षा के लिए कौन सी सुरक्षा अंतर्निहित हैं?
परीक्षक 380V पावर, बैक इलेक्ट्रोमोटिव फोर्स, टेस्ट वायर डिस्कनेक्शन, अचानक पावर विफलता और खराब ग्राउंडिंग के गलत कनेक्शन के खिलाफ व्यापक सुरक्षा प्रदान करता है, जो कठोर फील्ड वातावरण में सुरक्षित संचालन सुनिश्चित करता है।
Q5: परीक्षण परिणाम कैसे संग्रहीत और मुद्रित किए जाते हैं?
200 समूहों तक के परीक्षण डेटा को स्थानीय रूप से संग्रहीत किया जा सकता है और यूएसबी इंटरफ़ेस (FAT/FAT32 प्रारूप यूएसबी डिस्क) के माध्यम से बड़े पैमाने पर डेटा निर्यात किया जा सकता है। एक अंतर्निहित थर्मल प्रिंटर नौकरी स्थल पर तत्काल परीक्षण रिपोर्ट प्रिंटिंग की अनुमति देता है।
