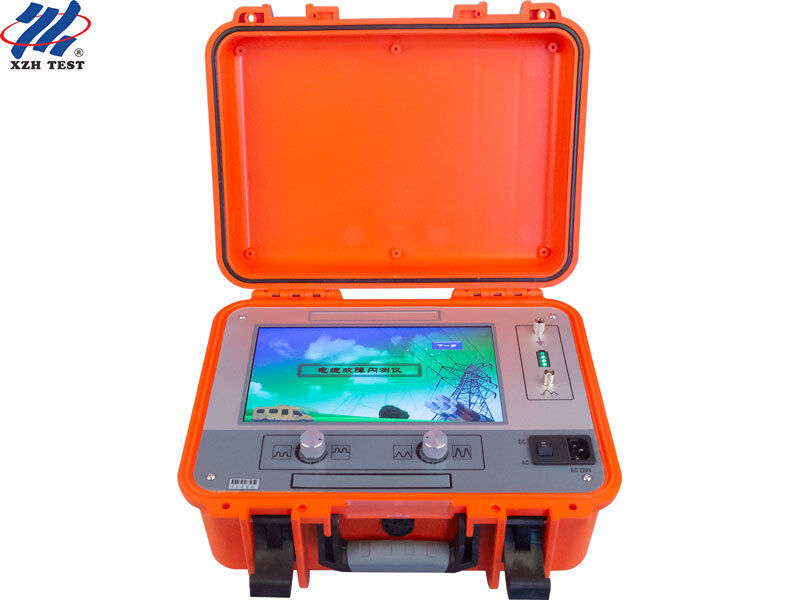

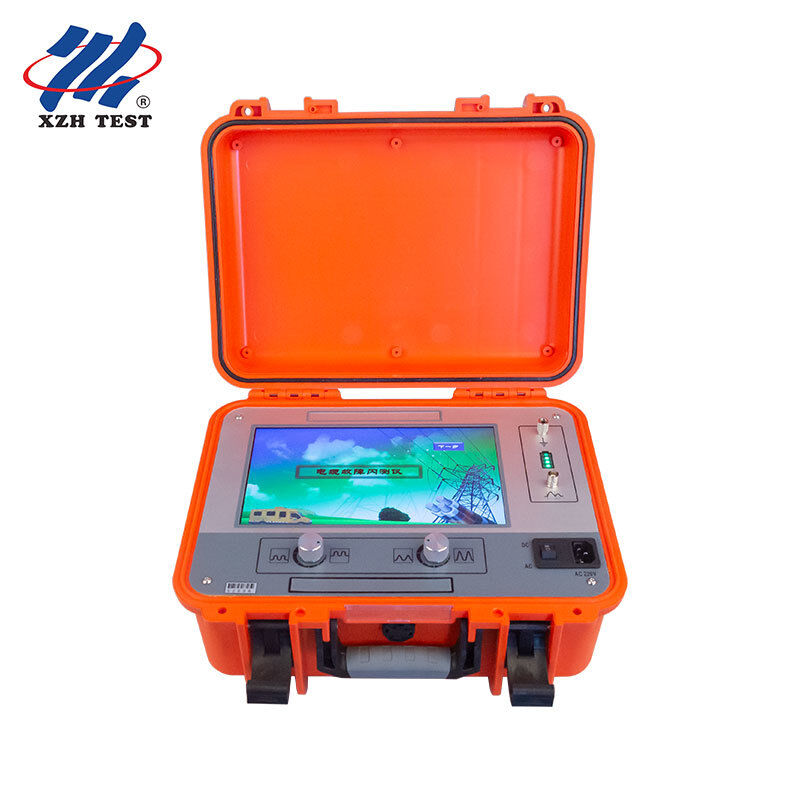

पोर्टेबल 10 इंच TDR केबल दोष लोकेटर 16 किमी 100MHz IP54 XHGG501D

XHGG501D एक पोर्टेबल TDR-आधारित केबल फॉल्ट प्री-लोकेटर है जिसे त्वरित ऑन-साइट निदान के लिए डिज़ाइन किया गया है। 10-इंच टच एलसीडी, 100MHz रियल-टाइम सैंपलिंग, और एमसीयू सिंगल-चिप केंद्रीकृत नियंत्रण के साथ, यह प्रयोगशाला-ग्रेड उपकरणों से जुड़ी जटिलता को समाप्त करता है। ऑपरेटर टेस्ट लीड कनेक्ट करते हैं, रेंज प्रीसेट का चयन करते हैं, और स्टार्ट दबाते हैं — उपकरण स्वचालित रूप से वेवफॉर्म प्राप्त करता है, नमूना लेता है, और दोष दूरी निर्धारित करने के लिए संसाधित करता है। कम-वोल्टेज पल्स और फ्लैशओवर सैंपलिंग विधियों दोनों का समर्थन करते हुए, XHGG501D पावर केबल, नियंत्रण केबल, संचार केबल और स्ट्रीट लाइट वायरिंग में कम-प्रतिरोध दोष, खुले सर्किट, शॉर्ट सर्किट, रिसाव उच्च-प्रतिरोध दोष और फ्लैशओवर उच्च-प्रतिरोध दोषों को कवर करता है। IP54 सुरक्षात्मक चेसिस में निर्मित और फील्ड-स्वैपेबल लिथियम बैटरी द्वारा संचालित, यह उन यूटिलिटी रखरखाव दल, इलेक्ट्रिकल ठेकेदारों और फील्ड सेवा इंजीनियरों के लिए पसंद का उपकरण है जिन्हें सीखने की अवस्था के बिना विश्वसनीय परिणामों की आवश्यकता होती है।

अधिकांश केबल फॉल्ट लोकेटर एक नियंत्रित वातावरण मानते हैं: स्थिर शक्ति, एक वर्कबेंच, और कॉन्फ़िगर करने के लिए समय के साथ एक प्रशिक्षित ऑपरेटर। XHGG501D विपरीत मानता है — शाम 5:30 बजे एक बारिश से लथपथ खाई, घटती दिन की रोशनी, और निकासी की प्रतीक्षा कर रहा एक दल। यहाँ एक विशिष्ट परिनियोजन कैसा दिखता है:

कोई लैपटॉप नहीं। कोई बाहरी सॉफ्टवेयर नहीं। कोई विशेषज्ञ प्रशिक्षण नहीं। उपकरण भारी काम करता है — ऑपरेटर दूरी पढ़ता है और खुदाई दल को निर्देशित करता है।

कई "पोर्टेबल" केबल फॉल्ट टेस्टर 4.3-इंच या 5-इंच प्रतिरोधी स्क्रीन के साथ आते हैं जिसके लिए स्टाइलस की आवश्यकता होती है और इनडोर प्रकाश व्यवस्था को मानता है। XHGG501D एक पूर्ण 10-इंच टीएफटी एलसीडी का उपयोग करता है — टैबलेट कंप्यूटर पर पाए जाने वाले डिस्प्ले का वही वर्ग — टच ऑपरेशन के साथ जो दस्ताने वाले हाथों से काम करता है। यह सिर्फ सौंदर्यशास्त्र के बारे में नहीं है:

• पूर्ण-वेवफॉर्म दृश्यता: 5-इंच स्क्रीन पर, एक लंबी दूरी का वेवफॉर्म इस बिंदु तक संपीड़ित हो जाता है कि दोष प्रतिबिंब स्पाइक कुछ पिक्सेल चौड़ा होता है। 100MHz सैंपलिंग डेटा के साथ 10-इंच डिस्प्ले पर, ऑपरेटर स्वचालित विश्लेषण एल्गोरिथम पर पूरी तरह से निर्भर हुए बिना दोष इन्फ्लेक्शन पॉइंट को नेत्रहीन पहचान सकते हैं। जब एल्गोरिथम एक सीमा प्रतिबिंब को चिह्नित करता है — कई जोड़ों वाले पुराने केबल पर आम — ऑपरेटर नेत्रहीन स्वचालित रीडिंग की पुष्टि या ओवरराइड कर सकता है।
• डुअल-मोड नियंत्रण: मेनू और प्रीसेट के माध्यम से त्वरित नेविगेशन के लिए टच स्क्रीन; दोष वेवफॉर्म को मापते समय सटीक कर्सर पोजिशनिंग के लिए भौतिक कोडेड बटन। दो ऑपरेटर एक साथ काम कर सकते हैं — एक नेविगेट कर रहा है, एक माप रहा है — जटिल मल्टी-फॉल्ट ट्रेस पर।
• धूप-पठनीय एंटी-ग्लेयर के साथ: एलईडी बैकलाइट के साथ औद्योगिक-ग्रेड एलसीडी 280nit चमक पर दृश्यता बनाए रखता है। बाहरी सबस्टेशन और सड़क किनारे कैबिनेट में सीधे धूप में छाया कवर के बिना संचालित करने योग्य।

XHGG501D सॉफ्टवेयर इंटरपोलेशन के बिना, वास्तविक 100MHz पर नमूना लेता है — प्रति सेकंड 100 मिलियन डेटा पॉइंट। यह छोटी दूरी पर मायने रखता है: 300m केबल का परीक्षण करते समय 0.1μs संकीर्ण पल्स के साथ, उपकरण 0.5m न्यूनतम रिज़ॉल्यूशन प्राप्त करता है, जो केबल जोड़ में दोष को जोड़ के भीतर दोष से अलग करने के लिए पर्याप्त है। ऑटो-रेंजिंग सिस्टम लगातार गेन और सैंपलिंग गहराई को समायोजित करता है, प्रतिबिंब पल्स को कैप्चर करता है, चाहे वह 0.2μs (निकट-अंत दोष) या 80μs (दूर-अंत दोष) पर आता हो। ≤20m के ब्लाइंड ज़ोन के साथ संयुक्त — अपने वर्ग में सर्वश्रेष्ठ में से एक — XHGG501D आउटपुट टर्मिनलों से बाहर की ओर दोषों का मज़बूती से पता लगाता है।

वस्तु	मात्रा	वस्तु	मात्रा
केबल फॉल्ट लोकेटर (होस्ट)	1	सिंगल-क्यू केबल (1.5m)	1
डुअल-क्यू केबल (2m)	1	सैंपलर	1
पावर कॉर्ड (1.8m)	1	सुरक्षा फ्यूज ट्यूब	1
ग्राउंड वायर	1 (वैकल्पिक)	उपयोगकर्ता मैनुअल	1

उपकरण संरचना सूची
नाम	मात्रा	चित्र	नाम	मात्रा	चित्र
केबल फॉल्ट प्री-लोकेटर	1		सिंगल क्यू लाइन	1
डबल क्यू लाइन	1		सैंपलर	1
पावर केबल	1		फ्यूज	कुछ
ग्राउंड वायर (वैकल्पिक)	1
