| उत्पत्ति के प्लेस: | शीआन, शानक्सी, चीन |
| ब्रांड नाम: | XZH TEST |
| प्रमाणन: | CE, ISO |
| मॉडल संख्या: | XHDD503E |
| मॉडल संख्या | XHDD503E |
| उपयोग | नेटवर्क केबल परीक्षक, ऑडियो केबल परीक्षक, कोएक्सियल केबल परीक्षक, डिजिटल केबल परीक्षक |
| पावर | बिजली |
| रंग | काला |
| फ़िल्टर | 200Hz-1600Hz वैकल्पिक |
| आउटपुट गेन | 16 स्तर (0~112dB) |
| ध्वनिक-चुंबकीय स्थिति सटीकता | 0.2 मीटर से कम |
| स्टेप वोल्टेज स्थिति सटीकता | 0.5 मीटर से कम |
| पथ पहचान सटीकता | 0.5 मीटर से कम |
| परिवहन पैकेज | लकड़ी का केस |
| ट्रेडमार्क | XZH टेस्ट |
| उत्पत्ति | चीन |
| एचएस कोड | 9031809090 |
| आपूर्ति की क्षमता | 2000PCS/वर्ष |
| वारंटी | 12 महीने |

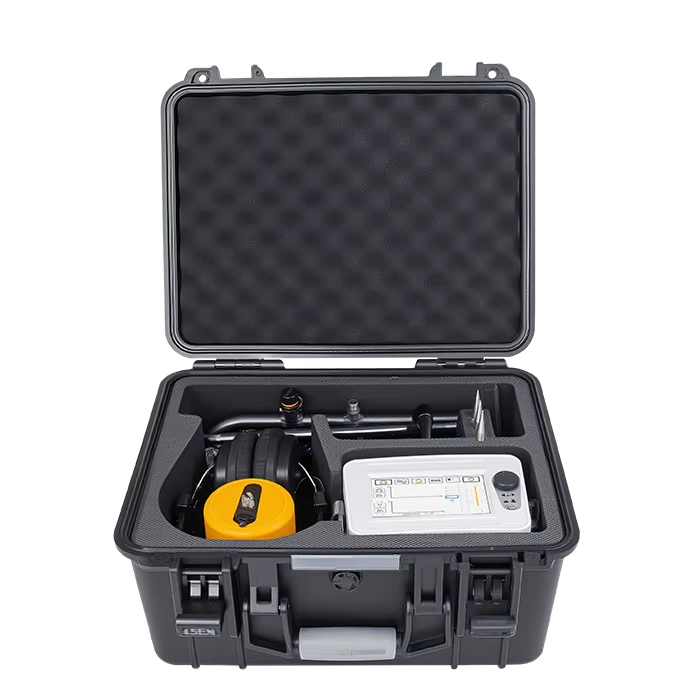

केबल फॉल्ट लोकेटर कंपन पिकअप और विद्युत चुम्बकीय प्रेरण के सिद्धांतों का उपयोग केबल फॉल्ट पॉइंट्स के विशिष्ट स्थान को निर्धारित करने के लिए करता है। एक उच्च-वोल्टेज पल्स जनरेटर फॉल्ट पॉइंट पर फ्लैशओवर डिस्चार्ज का कारण बनता है, और परिणामी कंपन तरंगों, ध्वनि तरंगों और विद्युत चुम्बकीय तरंगों का पता सटीक फॉल्ट लोकेशन के लिए इंस्ट्रूमेंट के विशेष जांच द्वारा लगाया जाता है।
फ़िल्टर पैरामीटर:ऑल-पास: 100Hz~1600Hz, लो पास: 100Hz~300Hz, क्वालकॉम: 160Hz~1600Hz, बैंडपास: 200Hz~600Hz
चैनल गेन:8 स्तर समायोज्य
चुंबकीय चैनल गेन:8 स्तर समायोज्य
स्टेप वोल्टेज गेन:8 स्तर समायोज्य
आउटपुट गेन:16 स्तर (0~112db)
आउटपुट प्रतिबाधा:350Ω
ध्वनिक-चुंबकीय स्थिति सटीकता: ≤0.1m
स्टेप वोल्टेज स्थिति सटीकता: ≤0.5m
पथ पहचान सटीकता: ≤0.5m
डिस्प्ले नियंत्रण विधि:5-इंच हाई-ब्राइटनेस टच स्क्रीन
बिजली की आपूर्ति:4*18650 मानक लिथियम बैटरी
स्टैंडबाय समय:8 घंटे से अधिक
आयाम:428L×350W×230H (मिमी)
वज़न:7kg
ऑपरेटिंग स्थितियाँ: -25~65ºC; सापेक्षिक आर्द्रता ≤90%
1. ध्वनिक-चुंबकीय सिंक्रनाइज़ेशन विधि:सटीक फॉल्ट लोकेशन के लिए संकेतों के बीच समय के अंतर को मापकर पारंपरिक ध्वनिक माप को विद्युत चुम्बकीय सिग्नल डिटेक्शन के साथ जोड़ता है।
2. शुद्ध ध्वनि विधि:फॉल्ट पॉइंट्स पर डिस्चार्ज ध्वनियों को बनाने के लिए उच्च-वोल्टेज आवेग का उपयोग करता है, सटीक स्थान के लिए संवेदनशील ध्वनिक सेंसर द्वारा पता लगाया जाता है।
3. शुद्ध चुंबकीय विधि:केबल पथ और फॉल्ट स्थानों को निर्धारित करने के लिए इंडक्शन कॉइल्स के माध्यम से पल्स सिग्नल का पता लगाता है।
4. ए-फ्रेम विधि:विद्युत क्षेत्र की विशेषताओं में परिवर्तनों का पता लगाकर दबे हुए केबलों में ग्राउंड फॉल्ट का पता लगाने के लिए संभावित अंतर माप का उपयोग करता है।
ए-फ्रेम कनेक्ट होने पर स्वचालित रूप से परीक्षण मोड में प्रवेश करता है। लाल और हरे संकेतक फॉल्ट पॉइंट के पास जाते ही सिग्नल की ताकत में बदलाव दिखाते हैं, जिसमें अधिकतम विक्षेपण फॉल्ट लोकेशन से लगभग 5 मीटर पहले और बाद में होता है।
