| Place of Origin: | China |
| ब्रांड नाम: | XZH TEST |
| प्रमाणन: | ISO |
| Model Number: | XZSC-60Q |

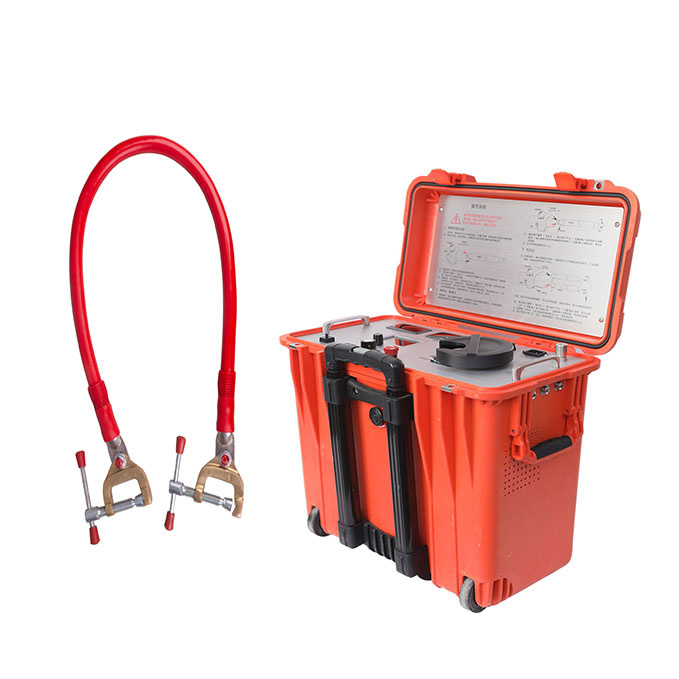

केबल फॉल्ट लोकेशन इंटेलिजेंट ब्रिज, एक में बर्न थ्रू और इंटेलिजेंट ब्रिज सेट करें। बर्न मोड में रेटेड वोल्टेज 60kV है, शॉर्ट सर्किट करंट 400mA है, जो उच्च प्रतिरोध दोष को जल्दी से कम प्रतिरोध में जला सकता है। इंटेलिजेंट ब्रिज का रेटेड वर्किंग करंट 750mA है, जो फॉल्ट लोकेशन की सटीकता में बहुत सुधार करता है। यह विशेष रूप से उच्च वोल्टेज, बड़े खंड और लंबी जटिल केबल सिस्टम के इन्सुलेशन फॉल्ट लोकेशन के लिए उपयुक्त है, जैसे GIS टर्मिनल और क्रॉस इंटरकनेक्शन के साथ जटिल उच्च वोल्टेज केबल का इन्सुलेशन फॉल्ट लोकेशन। लोकेशन को GIS स्विच को हटाए बिना और क्रॉस इंटरकनेक्शन को शॉर्ट सर्किट किए बिना जल्दी से पूरा किया जा सकता है। इंटेलिजेंट केबल फॉल्ट लोकेशन ब्रिज का उपयोग कुछ शॉर्ट लाइन फॉल्ट को छोड़कर सभी केबल इन्सुलेशन और शीथ फॉल्ट का पता लगाने के लिए किया जा सकता है।
विशेषताएं: 1. उपकरण उच्च वोल्टेज स्थिर वर्तमान स्रोत, उच्च वोल्टेज और स्थिर वर्तमान बनाने के लिए स्विचिंग बिजली की आपूर्ति को अपनाता है। 2. ब्रिज डिटेक्शन मॉड्यूल को उच्च क्षमता पर एक बड़े एलसीडी स्क्रीन डिस्प्ले के साथ एकीकृत किया गया है। पैनल पर ऑपरेटिंग बटन ग्राउंड पोटेंशियल पर है और ब्रिज को इंसुलेशन रॉड के माध्यम से संचालित किया जाता है। 3. विशेष रूप से कस्टम-निर्मित चार-कोर उच्च-वोल्टेज मापने वाली केबल ढाल के साथ, तांबे की जालीदार ढाल परत को मज़बूती से ग्राउंड किया गया है और उपयोग करने के लिए सुरक्षित है। चार-अंत प्रतिरोध माप विधि लीड प्रतिरोध की त्रुटि से बचती है। 4. उच्च वोल्टेज स्थिर वर्तमान स्रोत और ब्रिज को एक पोर्टेबल पुल रॉड प्लास्टिक बॉक्स में एकीकृत किया गया है। उच्च वोल्टेज, हल्का वजन, संचालित करने में आसान। 5. ब्रिज विधि में वेव रिफ्लेक्शन विधि की तुलना में कोई ब्लाइंड स्पॉट नहीं है, और यह विशेष रूप से शॉर्ट केबलों और सिरों के पास ब्रेकडाउन पॉइंट निर्धारित करने के लिए उपयुक्त है। 6. उच्च वोल्टेज और उच्च धारा विशेष रूप से बड़े लंबाई और बड़े खंड वाले जटिल उच्च-वोल्टेज केबल सिस्टम के इन्सुलेशन और शीथ के फॉल्ट लोकेटिंग के लिए उपयुक्त हैं।
तकनीकी पैरामीटर
| बर्न थ्रू मोड | आउटपुट वोल्टेज | 0~60kV निरंतर समायोज्य |
| शॉर्ट सर्किट करंट | 400mA | |
| एक ब्रिज मॉडल | आउटपुट वोल्टेज | 0~4kV निरंतर समायोज्य |
| शॉर्ट सर्किट करंट | 750mA | |
| एलसीडी डिस्प्ले स्क्रीन | 3.5 इंच टीएफटी कलर स्क्रीन | |
| पोजीशनिंग सटीकता | ±(0.2%·L+1)m | |
| टेस्ट रेंज | 1~50000m | |
| ऑपरेटिंग कीबोर्ड | एक कुंजी संचालन | |
| बिजली की आपूर्ति | 220V AC±10%,50Hz | |
| पावर | 2kVA, जनरेटर बिजली की आपूर्ति (2kW से अधिक) | |
| वजन | 29kg | |
| आयाम (लंबाई × चौड़ाई × ऊंचाई) | 30cm´46cm´50cm | |
| ऑपरेटिंग तापमान | -10ºC~+55ºC | |
पैकेजिंग और शिपिंग
पैकिंग सूची
| क्रमांक | नाम | मात्रा |
| 1 | केबल फॉल्ट लोकेशन इंटेलिजेंट ब्रिज मुख्य बॉडी | 1 |
| 2 | ब्रिज टेस्ट बॉक्स | 1 |
| 3 | स्पेयर फ्यूज (10A, 5×20) | 5 |
| 4 | एक्सेसरी पैकेज | 1 |
| 5 | एक्सेसरी बैग एक्सेसरीज़ | |
| 5.1 | ब्रिज पोजीशनिंग टेस्ट लाइन | 1 |
| 5.2 | बर्न थ्रू सोर्स आउटपुट लाइन | 1 |
| 5.3 | ब्रिज पोजीशनिंग लो-रेजिस्टेंस शॉर्ट-सर्किट | 1 |
| 5.4 | ब्रिज पोजीशनिंग के लिए विशेष शॉर्ट वायर | 1 |
| 5.5 | समर्पित ग्राउंड वायर | 1 |
| 5.6 | डिस्चार्ज रॉड ग्राउंड वायर | 1 |
| 5.7 | पावर केबल | 1 |
| 5.8 | डिस्चार्ज रॉड | 1 |
| वैकल्पिक सहायक उपकरण | ||
| 10m लो रेजिस्टेंस शॉर्ट-सर्किट लाइन (110kV~220kV केबलों के लिए इस्तेमाल किया जा सकता है) |
1 | |
| केबल ब्रेकआउट किट | 1 |
