| Place of Origin: | Xi'an, Shaanxi, China |
| ब्रांड नाम: | XZH TEST |
| प्रमाणन: | CE ISO |
| Model Number: | XHHV535-4T |
इसके लिए डिज़ाइन किया गया: 35kV केबल नेटवर्क रखरखाव दल, फॉल्ट लोकेशन ठेकेदार, यूटिलिटी सबस्टेशन टेस्ट टीमें
मुख्य मूल्य: एक उद्देश्य-निर्मित 35kV सर्ज जनरेटर — कोई मल्टी-वोल्टेज स्विचिंग नहीं, कोई समझौता नहीं। 2450 जूल डिस्चार्ज ऊर्जा एक वोल्टेज वर्ग के लिए अनुकूलित, आपकी फॉल्ट लोकेशन रणनीति से मेल खाने के लिए तीन ऑपरेटिंग मोड के साथ।
मल्टी-वोल्टेज सर्ज जनरेटर प्रत्येक वोल्टेज चरण पर समझौता करते हैं — कैपेसिटर मान, डिस्चार्ज टाइमिंग और ऊर्जा वितरण को रेंज में औसत किया जाता है। XHHV535-4T 35kV वर्ग के लिए अपने पूरे पावर स्टेज और 4μF कैपेसिटर को समर्पित करके इस समझौते को समाप्त करता है। परिणाम: 33kV से 35kV तक के मध्यम-वोल्टेज केबल नेटवर्क के लिए अनुकूलित 2450 जूल स्वच्छ, नियंत्रित डिस्चार्ज ऊर्जा।
उन उपयोगिताओं और ठेकेदारों के लिए जिनके बेड़े मुख्य रूप से 35kV वितरण और उप-ट्रांसमिशन केबलों पर काम करते हैं, एक समर्पित इकाई का मतलब है कोई वोल्टेज चयनकर्ता त्रुटियां नहीं, गलत रेंज पर कोई आकस्मिक ऊर्जाकरण नहीं, और प्रत्येक फॉल्ट लोकेशन घटना में लगातार सर्ज विशेषताएँ।
| पैरामीटर | विनिर्देश |
|---|---|
| आउटपुट वोल्टेज रेंज | 0–35 kV DC, लगातार समायोज्य |
| आंतरिक कैपेसिटर | 4 μF (35kV रेंज के लिए समर्पित) |
| अधिकतम डिस्चार्ज ऊर्जा | 2,450 J (35kV / 4μF पर) |
| सर्ज पावर रेटिंग | 2 kVA |
| HV मापन सटीकता | 2.5-ग्रेड वोल्टेज डिवाइडर, डुअल एनालॉग मीटर (kV + mA) |
| ऑपरेटिंग मोड | डीसी विदस्टैंड · सिंगल पल्स (मैनुअल) · ऑटो साइकिल (~5s अंतराल) |
| सुरक्षा प्रणाली | जीरो-पोजीशन स्टार्ट इंटरलॉक, स्टॉप पर स्वचालित कैपेसिटर डिस्चार्ज, ओवरकरंट/ओवरवोल्टेज सुरक्षा |
| अतिरिक्त कार्य | एकीकृत केबल फॉल्ट वेवफॉर्म सैंपलिंग मॉड्यूल (TDR लोकेटर के लिए Q9 आउटपुट), डीसी विदस्टैंड वोल्टेज टेस्ट मोड |
| आयाम | एकीकृत कैस्टर और परिवहन हैंडल के साथ कार्ट-माउंटेड डिज़ाइन |
| वजन | ~119 किग्रा |
| बिजली की आपूर्ति | AC 220V ±10%, 50Hz ±2Hz (अन्य आवृत्तियों को अनुकूलित किया जा सकता है) |
| ऑपरेटिंग तापमान | -20°C से +50°C |
| डिस्प्ले | डुअल एनालॉग मीटर — वोल्टमीटर + एमीटर |
| ब्रांड / मूल | XZH TEST / शीआन, शानक्सी, चीन |
| प्रमाणन | CE, ISO |
2450J बनाम विशिष्ट मल्टी-वोल्टेज जनरेटर: 35kV पर 4μF के साथ, XHHV535-4T तुलनीय सेटिंग्स पर मल्टी-वोल्टेज इकाइयों की तुलना में 20% तक अधिक डिस्चार्ज ऊर्जा उत्पन्न करता है। यह अतिरिक्त ऊर्जा सीधे फॉल्ट पॉइंट पर जोर से ध्वनिक हस्ताक्षर में तब्दील हो जाती है — उच्च-प्रतिरोध फॉल्ट को पिनपॉइंट करने के लिए महत्वपूर्ण है जहां कमजोर डिस्चार्ज सतह पर अन्यथा पता नहीं चलते हैं।

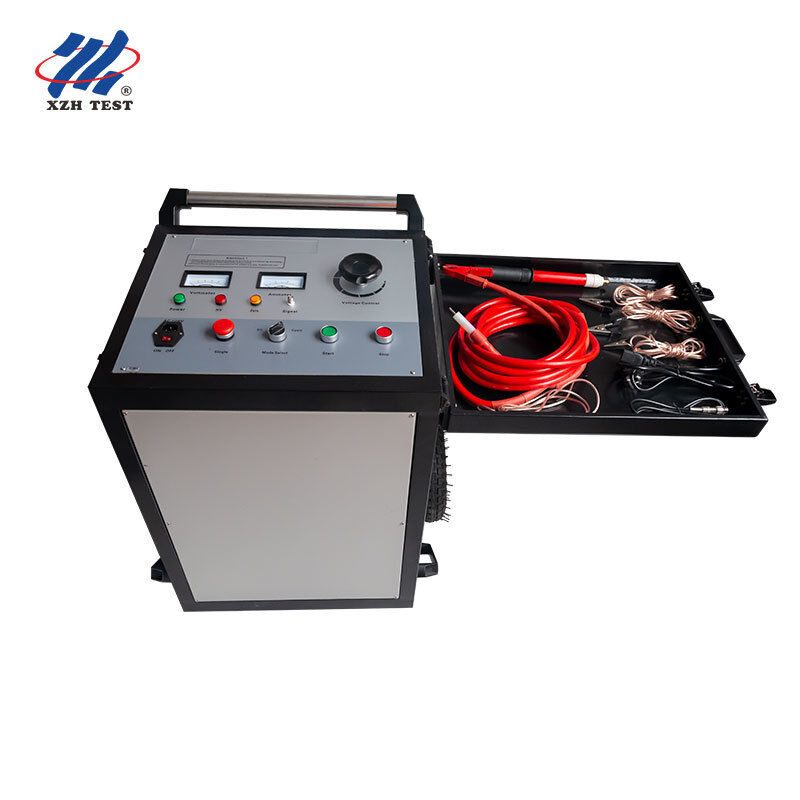

XHHV535-4T का नियंत्रण लेआउट एक तार्किक बाएं से दाएं ऑपरेटिंग अनुक्रम का अनुसरण करता है, जिससे प्रशिक्षण का समय कम होता है और फील्ड की स्थितियों में ऑपरेटर त्रुटि कम होती है:
| नियंत्रण / संकेतक | कार्य |
|---|---|
| एमीटर / वोल्टमीटर | डुअल 2.5-ग्रेड एनालॉग मीटर — बाएं एमीटर कम-वोल्टेज साइड करंट दिखाता है, दाएं वोल्टमीटर वास्तविक समय HV आउटपुट kV में प्रदर्शित करता है |
| जीरो इंडिकेटर (पीला) | जब वोल्टेज कंट्रोल नॉब जीरो पोजीशन पर होता है तो रोशन होता है — स्टार्ट बटन तभी प्रभावी होता है जब यह इंडिकेटर जल रहा हो |
| HV इंडिकेटर (लाल) | जब हाई वोल्टेज आउटपुट सक्रिय होता है तो लाइट करता है — टेस्ट क्षेत्र के भीतर सभी कर्मियों के लिए एक दृश्य चेतावनी के रूप में कार्य करता है |
| पावर इंडिकेटर (हरा) | मुख्य पावर स्विच लगने के बाद AC 220V इनपुट की उपस्थिति की पुष्टि करता है |
| मोड सेलेक्टर | थ्री-पोजीशन रोटरी स्विच: डीसी विदस्टैंड · सिंगल पल्स · ऑटो साइकिल |
| स्टार्ट बटन | HV आउटपुट को सक्षम करता है — केवल जीरो पोजीशन पर प्रभावी (जीरो-स्टार्ट इंटरलॉक)। दबाए जाने पर स्टार्ट रिले को ऊपर उठाता है |
| स्टॉप बटन | तुरंत HV आउटपुट काट देता है, स्टार्ट रिले गिरा देता है, और स्वचालित कैपेसिटर डिस्चार्ज को ट्रिगर करता है — किसी भी असामान्य ऑपरेशन के संकेत पर दबाएं |
| वोल्टेज कंट्रोल नॉब | 0 से 35kV तक लगातार समायोज्य — दक्षिणावर्त घुमाव आउटपुट बढ़ाता है। प्रत्येक स्टार्ट साइकिल से पहले जीरो पर वापस आना चाहिए |
प्रश्न: केबल फॉल्ट डिटेक्शन में हाई वोल्टेज सर्ज जनरेटर कैसे काम करता है?
सर्ज जनरेटर फॉल्ट पॉइंट पर एक नियंत्रित हाई-वोल्टेज आर्क बनाने के लिए फॉल्ट केबल में एक हाई-एनर्जी पल्स डिस्चार्ज करता है। यह आर्क एक ध्वनिक संकेत (ग्राउंड माइक्रोफोन द्वारा पता लगाने योग्य तेज थंपिंग ध्वनि) और एक विद्युत चुम्बकीय पल्स (एक इंडक्टिव रिसीवर द्वारा पता लगाने योग्य) दोनों उत्पन्न करता है। ध्वनिक और विद्युत चुम्बकीय सिग्नल आगमन समय को मिलाकर, ऑपरेटर सटीक रूप से फॉल्ट स्थान को पिनपॉइंट कर सकते हैं — एक तकनीक जिसे ध्वनिक-चुंबकीय सिंक्रनाइज़ेशन कहा जाता है।
प्रश्न: विभिन्न केबल प्रकारों के लिए मुझे किस वोल्टेज रेंज का चयन करना चाहिए?
वोल्टेज चयन सामान्य दिशानिर्देश के रूप में केबल के रेटेड ऑपरेटिंग वोल्टेज का अनुसरण करता है। कम-वोल्टेज केबलों (1kV तक) के लिए, 8kV या 12kV रेंज का उपयोग करें। मध्यम-वोल्टेज वितरण केबलों (6-15kV) के लिए, 16kV रेंज उपयुक्त है। हाई-वोल्टेज ट्रांसमिशन केबलों (35kV और ऊपर) के लिए, 32kV रेंज का उपयोग करें। हमेशा केबल निर्माता के अधिकतम परीक्षण वोल्टेज विनिर्देशों से परामर्श करें और हाई-वोल्टेज ऑपरेशन के दौरान सभी सुरक्षा क्लीयरेंस बनाए रखना सुनिश्चित करें।
प्रश्न: सर्ज जनरेटर ऑपरेशन के दौरान किन सुरक्षा सावधानियों का पालन किया जाना चाहिए?
हाई वोल्टेज सर्ज जनरेटर परीक्षण के लिए सख्त सुरक्षा प्रोटोकॉल की आवश्यकता होती है। कनेक्शन से पहले हमेशा सत्यापित करें कि केबल पूरी तरह से डी-एनर्जाइज्ड और सभी बिजली स्रोतों से अलग है। चेतावनी संकेतों के साथ टेस्ट ज़ोन के चारों ओर न्यूनतम 5-मीटर सुरक्षा परिधि स्थापित करें। सभी कर्मियों को आर्क-रेटेड कपड़ों, एचवी इन्सुलेटिंग दस्ताने और डाइइलेक्ट्रिक ओवरशू सहित उचित पीपीई पहनना चाहिए। एकीकृत सुरक्षा सुविधाएँ — पावर-ऑफ पर स्वचालित डिस्चार्ज, आपातकालीन स्टॉप, और जीरो-वोल्टेज इंटरलॉक — सुरक्षा की अतिरिक्त परतें प्रदान करते हैं लेकिन उन्हें कभी भी उचित सुरक्षा प्रक्रियाओं को प्रतिस्थापित नहीं करना चाहिए।
प्रश्न: इस यूनिट पर कई ऊर्जा स्तरों (जूल) का क्या लाभ है?
विभिन्न ऊर्जा स्तर विभिन्न नैदानिक उद्देश्यों की पूर्ति करते हैं। कम ऊर्जा सेटिंग्स (जैसे, 864J–1024J) प्रारंभिक फॉल्ट पुष्टि और उच्च-प्रतिरोध फॉल्ट का पता लगाने के लिए आदर्श हैं जहां अत्यधिक ऊर्जा केबल क्षति को बढ़ा सकती है। मध्यम ऊर्जा (1225J–2048J) अधिकांश नियमित फॉल्ट पिनपॉइंटिंग के लिए इष्टतम ध्वनिक सिग्नल शक्ति प्रदान करती है। उच्च ऊर्जा (2450J+) बहुत लंबी केबलों, गहरी दफन परिदृश्यों, या उच्च-प्रतिबाधा फॉल्ट के लिए आरक्षित है जिन्हें पता लगाने योग्य ध्वनिक हस्ताक्षर उत्पन्न करने के लिए मजबूत आर्क पीढ़ी की आवश्यकता होती है। तीन-स्तरीय चयन ऑपरेटरों को फील्ड की स्थितियों से ऊर्जा आउटपुट का मिलान करने की अनुमति देता है।
प्रश्न: इस सर्ज जनरेटर के साथ कौन सी वारंटी और समर्थन शामिल है?
विनिर्माण दोषों के खिलाफ 12 महीने की मानक वारंटी, आजीवन तकनीकी सहायता के साथ। CE और ISO 9001:2015 प्रमाणित। प्रत्येक यूनिट में सर्ज जनरेटर, HV आउटपुट केबल, ग्राउंड केबल, डिस्चार्ज रॉड, उपयोगकर्ता मैनुअल और एक सुरक्षात्मक परिवहन समाधान शामिल है। ऑन-साइट इंस्टॉलेशन, कमीशनिंग और ऑपरेटर सुरक्षा प्रशिक्षण अनुरोध पर उपलब्ध हैं। डिस्चार्ज गैप, कैपेसिटर और HV डायोड सहित स्पेयर पार्ट्स तेजी से प्रतिस्थापन के लिए स्टॉक किए जाते हैं।
