| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | XZH TEST |
| प्रमाणन: | CE ISO |
| मॉडल संख्या: | XHV535-4TSB+XHDD503E |
उत्पाद का वर्णन

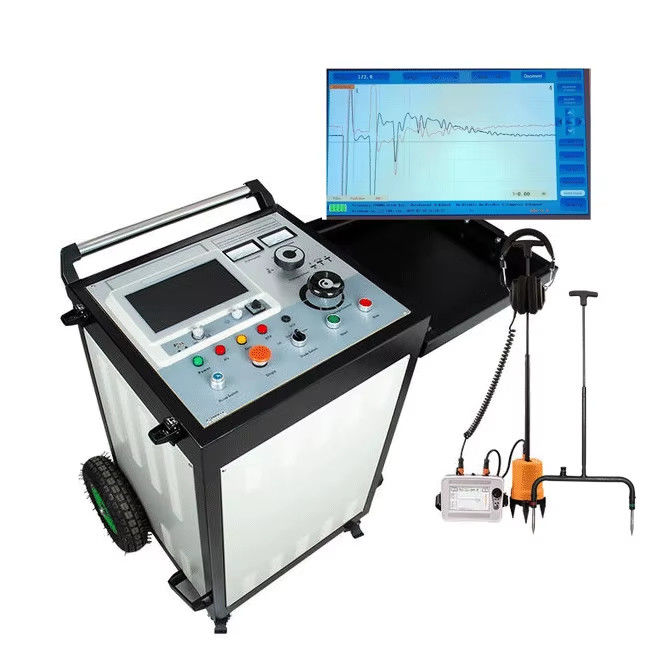

XHHV535-4TSB केबल दोष स्थान प्रणाली का उपयोग 35kV और उससे कम वोल्टेज के स्तर वाले बिजली केबलों के मुख्य इन्सुलेशन दोष का पता लगाने और केबल लंबाई को कैलिब्रेट करने के लिए किया जाता है।इस प्रणाली में दो भाग होते हैंएक केबल दोष परीक्षक और एक उच्च वोल्टेज पल्स जनरेटर।
केबल दोष परीक्षक एक सरल ऑपरेटिंग सॉफ्टवेयर इंटरफ़ेस, एक एकल-चिप माइक्रो कंप्यूटर द्वारा केंद्रीकृत नियंत्रण, टच-प्रकार के संचालन और एक अंतर्निहित बड़ी क्षमता वाली लिथियम-आयन बैटरी को अपनाता है।यह स्थिर है, विश्वसनीय, और उपयोग करने में आसान है। एक स्वतंत्र बिजली की आपूर्ति और बिजली की आपूर्ति प्रणाली का उपयोग प्रभाव डिस्चार्ज के दौरान बिजली की आपूर्ति हस्तक्षेप को रोकने के लिए किया जाता है।
यह केबल दोष परीक्षण प्रणाली कम प्रतिरोध, शॉर्ट-सर्किट, ओपन-सर्किट और बिजली केबलों के टूटे तार दोष के लिए उपयुक्त है,उच्च आवृत्ति समाक्षीय केबल, सड़क प्रकाश केबल,और विभिन्न सामग्री के विभिन्न अनुभागों और विभिन्न मीडिया के साथ भूमिगत तार, साथ ही उच्च प्रतिरोध लीक और उच्च प्रतिरोध फ्लैशओवर दोष।
| बढ़त HV वोल्टेज | 0-8kv/16kv/32kv |
| उच्च वोल्टेज साइड करंट | 0-60mA |
| आंतरिक संधारित्र | 4μF/32kV,16μF/16kV,64μF/8kV |
| बढ़त का समय | ऑटो सर्ज लगभग 4s, भी हाथ से नियंत्रित कर सकते हैं। |
| उछाल ऊर्जा | 2048J |
| सर्ज पावर | 2 केवीए |
| वजन | 120 किलोग्राम से अधिक नहीं |
| विद्युत आपूर्ति | AC220V±15%, 50Hz±2Hz |
| परिवेश का तापमानः | -20 ̊+50°C |
केबल की खराबी पूर्व पता लगाने वाले पैरामीटरः
• नमूनाकरण आवृत्तिः 1MHz~400MHz;
• कम वोल्टेज पल्स आयामः 300V±15%;
• दूरी माप सीमाः ≥120 किमी;
• परीक्षण सीमाः 100 मीटर/300 मीटर/500 मीटर/1 किमी/3 किमी/5 किमी/10 किमी/25 किमी/50 किमी/100 किमी;
• पल्स चौड़ाईः 0.15uS/0.30uS/0.60uS/1.20uS/2.4uS/5.0uS/7.5uS/10uS;
• न्यूनतम संकल्प: 0.07 मीटर;
• परीक्षण अंधा क्षेत्रः ≤10 मीटर;
• माप त्रुटिः ≤±(0.5%×L+1m), L केबल की लंबाई है;
• कार्य शक्ति आपूर्तिः अंतर्निहित 10.4AH लिथियम बैटरी; चार्ज समय लगभग 2 घंटे है, कार्य समय 5 घंटे है
XHDD503E केबल दोष पिनपॉइंटर
XHDD503E केबल दोष पिनपॉइंटर केबल दोष बिंदु के विशिष्ट स्थान को निर्धारित करने के लिए कंपन पिकअप और विद्युत चुम्बकीय प्रेरण के ध्वनिक-चुंबकीय सिंक्रनाइज़ेशन सिद्धांत का उपयोग करता है।उच्च वोल्टेज पल्स जनरेटर की सहायता से, दोष बिंदु चमकता है और निर्वहन होता है।ध्वनि तरंगों और विद्युत चुम्बकीय तरंगों गलती बिंदु के निर्वहन के ऊपर फ्लैश द्वारा उत्पन्न की जाती है पोजिशनिंग उपकरण के समर्पित जांच द्वारा एकत्र कर रहे हैं. मेजबान द्वारा बुद्धिमान प्रसंस्करण के बाद, दोष दूरी और आउटपुट दोष ध्वनि प्रदर्शित की जाती है। अंत में, दोष बिंदु का सटीक स्थान परीक्षक की सुनवाई और दृष्टि द्वारा न्याय किया जाता है।यह है, केबल दोष बिंदु की सटीक स्थिति का कार्य "सीधे केबल के ऊपर, मोटे माप सीमा के भीतर" पूरा हो गया है।शॉर्ट सर्किट, विभिन्न बिजली केबलों, समाक्षीय केबलों और विभिन्न वोल्टेज स्तरों, विभिन्न क्रॉस-सेक्शन और विभिन्न मीडिया के साथ कम वोल्टेज केबलों और तारों के खुले सर्किट और टूटे तारों के दोष,साथ ही उच्च प्रतिरोध दोषों पर रिसाव और फ्लैश.
मुख्य मापदंड
ध्वनि चैनल-बैंडविड्थ l ऑल-पासः 100Hz~1600Hz. l लो पासः 100Hz~300Hz. l हाई पासः 160Hz~1600Hz. l बैंड पासः 200Hz~600Hz. चैनल समायोजनः ध्वनि, चुंबकीय और वोल्टेज के 8 स्तर।ध्वनि आउटपुट: लाभः 16 स्तर (0-112dB), प्रतिबाधाः 350Ω डिटेक्शन रेंजः 0.00-99.99ms, 75mV-75V डिटेक्शन सटीकताः पोजिशनिंगः ≤0.1m; चरण वोल्टेजः ≤0.5m; पथः ≤0.5m कार्य शक्ति आपूर्तिः4*18650 मानक लिथियम बैटरीस्टैंडबाय समयः 8 घंटे से अधिक परिवेश का तापमानः -25-65°C; सापेक्ष आर्द्रताः ≤90% वॉल्यूम आयामः 428L×350W×230H कुल वजनः 7kg
