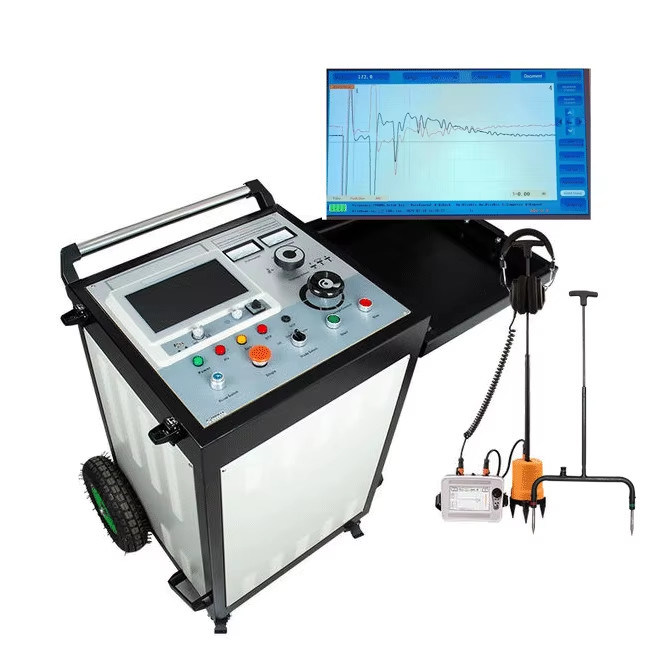

XHHV535-2TSBकेबल फॉल्ट लोकेशन सिस्टम का उपयोग 35kV और उससे कम वोल्टेज स्तर वाले पावर केबलों के मुख्य इन्सुलेशन दोष का पता लगाने और केबल की लंबाई को कैलिब्रेट करने के लिए किया जाता है। यह सिस्टम दो भागों से बना है: एक केबल फॉल्ट टेस्टर और एक हाई-वोल्टेज पल्स जनरेटर।
केबल फॉल्ट टेस्टर एक सरल ऑपरेटिंग सॉफ्टवेयर इंटरफेस, सिंगल-चिप माइक्रो कंप्यूटर द्वारा केंद्रीकृत नियंत्रण, टच-टाइप ऑपरेशन और एक अंतर्निहित बड़ी क्षमता वाली लिथियम-आयन बैटरी को अपनाता है। यह स्थिर, विश्वसनीय और उपयोग में आसान है। प्रभाव निर्वहन के दौरान बिजली आपूर्ति में हस्तक्षेप को रोकने के लिए एक स्वतंत्र बिजली आपूर्ति और बिजली आपूर्ति प्रणाली का उपयोग किया जाता है।
यह केबल फॉल्ट टेस्ट सिस्टम पावर केबलों, हाई-फ़्रीक्वेंसी कोएक्सियल केबलों, स्ट्रीट लाइट केबलों और विभिन्न क्रॉस-सेक्शन और विभिन्न मीडिया के विभिन्न सामग्रियों के भूमिगत तारों के कम-प्रतिरोध, शॉर्ट-सर्किट, ओपन-सर्किट और टूटे हुए तार दोषों के साथ-साथ उच्च-प्रतिरोध रिसाव और उच्च-प्रतिरोध फ्लैश ओवर दोषों के लिए उपयुक्त है।
तकनीकी पैरामीटर
| सर्ज एचवी वोल्टेज | 0-8kv/16kv/32kv |
| उच्च वोल्टेज साइड करंट | 0-60mA |
| अंदर का संधारित्र | 2μF/32kV,8μF/16kV,32μF/8kV |
| सर्ज समय | लगभग 7 सेकंड में ऑटो सर्ज, हाथों से भी नियंत्रित किया जा सकता है। |
| सर्ज ऊर्जा | 1024J |
| सर्ज पावर | 2KVA |
| वज़न | 120kg से अधिक नहीं |
| बिजली की आपूर्ति | AC220V±15%, 50Hz±2Hz |
| पर्यावरण का तापमान: | पर्यावरण का तापमान: |
केबल फॉल्ट प्री-लोकेटर पैरामीटर:
• नमूनाकरण आवृत्ति: 1MHz~400MHz;
• कम वोल्टेज पल्स आयाम: 300V±15%;
• दूरी माप सीमा: ≥120km;
• परीक्षण सीमा: 100m/300m/500m/1km/3km/5km/10km/25km/50km/100km;
• पल्स चौड़ाई: 0.15uS/0.30uS/0.60uS/1.20uS/2.4uS/5.0uS/7.5uS/10uS;
• न्यूनतम रिज़ॉल्यूशन: 0.07m;
• परीक्षण अंधा क्षेत्र: ≤10m;
• माप त्रुटि: ≤±(0.5%×L+1m), L केबल की लंबाई है;
• कार्यशील बिजली आपूर्ति: अंतर्निहित 10.4AH लिथियम बैटरी; चार्जिंग का समय लगभग 2 घंटे है, काम करने का समय 5 घंटे है
XHDD503E केबल फॉल्ट पिनपॉइंटर
XHDD503E केबल फॉल्ट पिनपॉइंटर केबल फॉल्ट पॉइंट के विशिष्ट स्थान को निर्धारित करने के लिए कंपन पिकअप और विद्युत चुम्बकीय प्रेरण के ध्वनिक-चुंबकीय सिंक्रनाइज़ेशन सिद्धांत का उपयोग करता है। एक उच्च-वोल्टेज पल्स जनरेटर की मदद से, दोष बिंदु को फ्लैश किया जाता है और डिस्चार्ज किया जाता है। दोष बिंदु के फ्लैश ओवर डिस्चार्ज द्वारा उत्पन्न कंपन तरंगें, ध्वनि तरंगें और विद्युत चुम्बकीय तरंगें जैसे भौतिक घटनाओं को पोजिशनिंग इंस्ट्रूमेंट के समर्पित जांच द्वारा एकत्र किया जाता है। होस्ट द्वारा बुद्धिमान प्रसंस्करण के बाद, दोष दूरी और आउटपुट दोष ध्वनि प्रदर्शित की जाती है। अंत में, परीक्षक की सुनवाई और दृष्टि से दोष बिंदु के सटीक स्थान का न्याय किया जाता है। यानी, केबल फॉल्ट पॉइंट के सटीक पोजिशनिंग कार्य को "केबल के ठीक ऊपर, मोटे माप सीमा के भीतर" पूरा किया जाता है।
XHDD503E केबल फॉल्ट पिनपॉइंटर विभिन्न
पावर केबलों, कोएक्सियल केबलों और विभिन्न वोल्टेज स्तरों, विभिन्न क्रॉस-सेक्शन और
विभिन्न मीडिया के कम-वोल्टेज केबल और तारों के साथ-साथ रिसाव और फ्लैश ओवर उच्च-प्रतिरोध दोषों के कम-प्रतिरोध, शॉर्ट-सर्किट, ओपन-सर्किट और टूटे-तार दोषों के लिए उपयुक्त है।
मुख्य पैरामीटर:
ध्वनि चैनल-बैंडविड्थ
l ऑल-पास: 100Hz~1600Hz।
l लो पास: 100Hz~300Hz।
l हाई पास: 160Hz~1600Hz।
l बैंड पास: 200Hz~600Hz।
चैनल समायोजन: ध्वनि, चुंबकीय और वोल्टेज के 8 स्तर।
ध्वनि आउटपुट: लाभ: 16 स्तर (0-112dB), प्रतिबाधा: 350Ω
डिटेक्शन रेंज: 0.00-99.99ms, 75mV-75V
डिटेक्शन सटीकता: पोजिशनिंग: ≤0.1m; स्टेप वोल्टेज: ≤0.5m; पथ: ≤0.5m
कार्यशील बिजली आपूर्ति: 4*18650 मानक लिथियम बैटरी।
स्टैंडबाय समय: 8 घंटे से अधिक
परिवेश का तापमान: -25-65℃; सापेक्षिक आर्द्रता: ≤90%
वॉल्यूम आयाम: 428L×350W×230H
कुल वजन: 7kg
