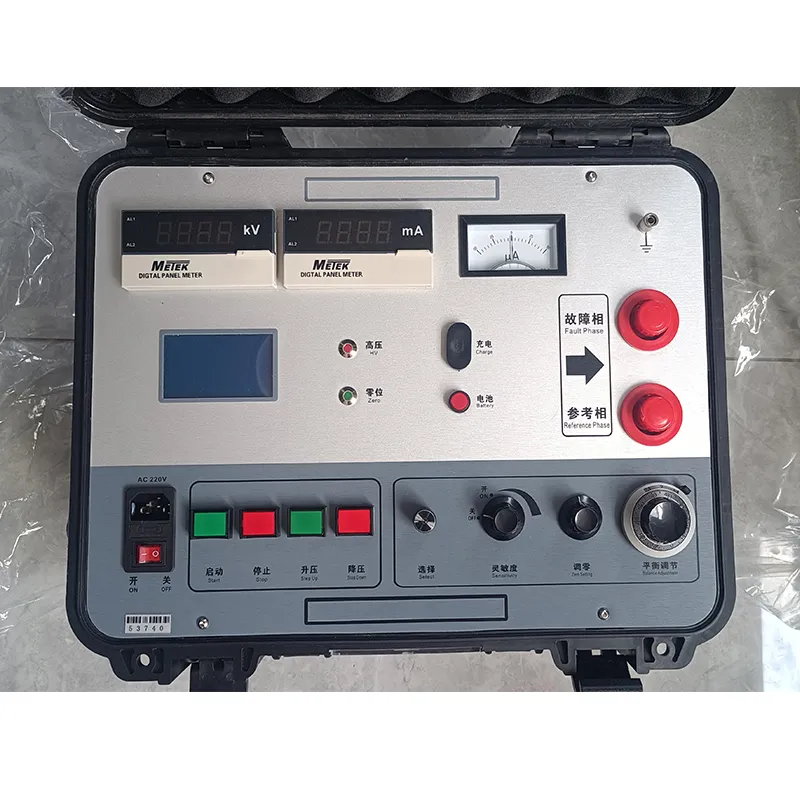

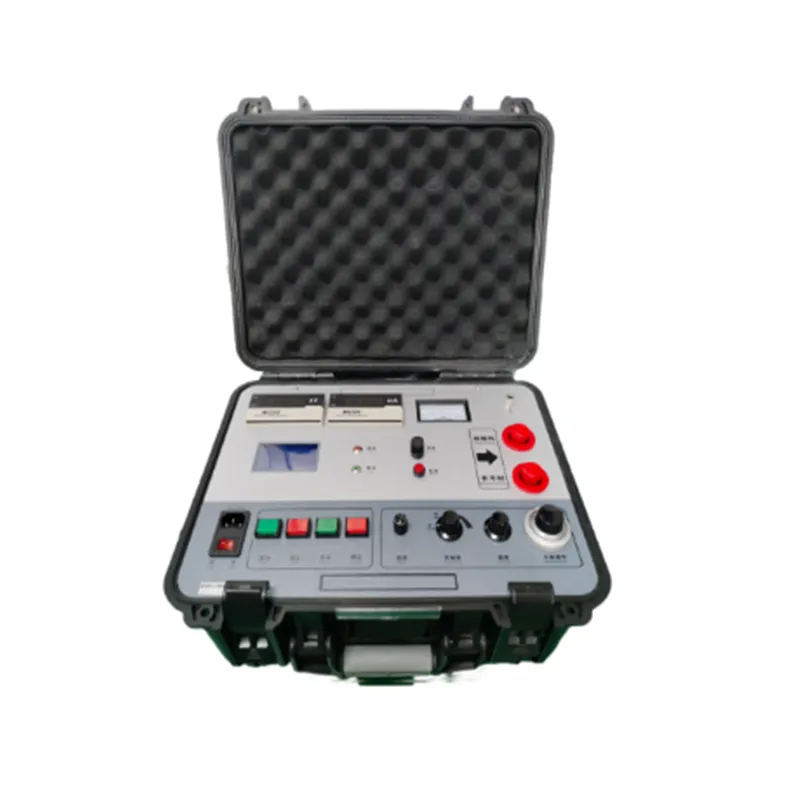

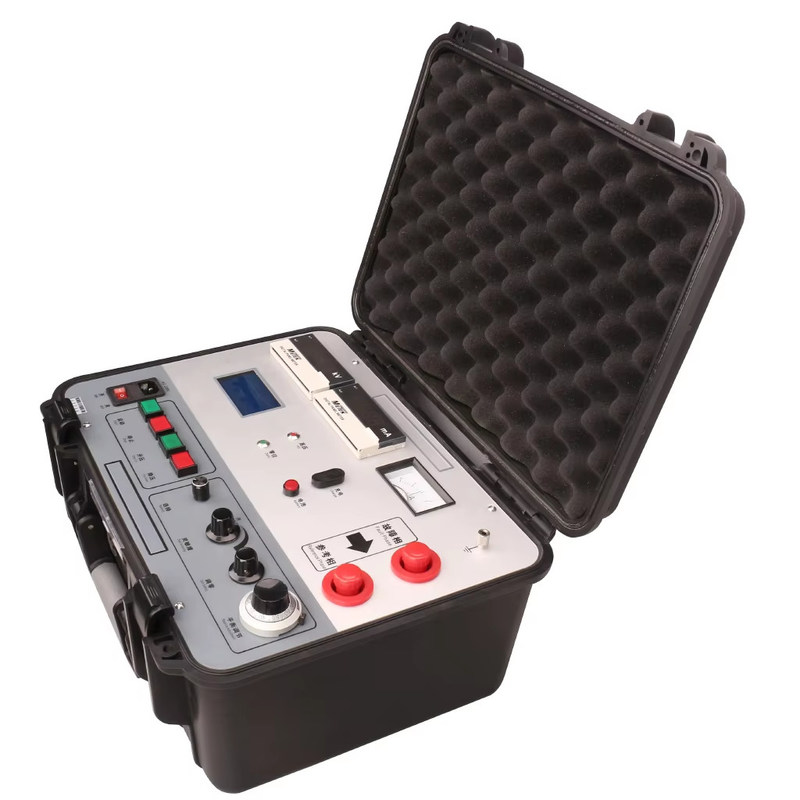

एचवी ब्रिज विधि 7500 वी पावर केबल बाहरी शीथ दोष परीक्षक

Name: एचवी ब्रिज विधि 7500 वी पावर केबल बाहरी शीथ दोष परीक्षक
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHG521ए
Price: 2,500.00 USD
Availability: InStock

उत्पाद का विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	XZH TEST
प्रमाणन:	CE ISO
मॉडल संख्या:	XHHG521ए

विस्तृत जानकारी

उत्पत्ति के प्लेस:

चीन

ब्रांड नाम:

XZH TEST

प्रमाणन:

CE ISO

मॉडल संख्या:

XHHG521ए

प्रोडक्ट का नाम:

केबल म्यान दोष पूर्व-लोकेटर

नो-लोड वोल्टेज:

≥7500 वी

शॉर्ट सर्किट करेंट:

≥40MA

कामकाजी बिजली की आपूर्ति:

AC 220V ± 10% 50Hz ± 1Hz

प्रमुखता देना:

High Light

प्रमुखता देना:

7500V पावर केबल परीक्षक

एचवी ब्रिज शीथ फॉल्ट लोकेटर

केबल शीट दोष डिटेक्टर

Trading Information

न्यूनतम आदेश मात्रा:

1 इकाई

पैकेजिंग विवरण:

लकड़ी की पैकेजिंग

प्रसव के समय:

5 से 8 कार्यदिवस

भुगतान शर्तें:

टी/टी

आपूर्ति की क्षमता:

प्रति वर्ष 2000 इकाइयां

उत्पाद का वर्णन

बुनियादी जानकारी

मॉडल संख्या

XHHG521A

परीक्षण मोड

सहेजा गया परीक्षण

परीक्षण क्षेत्र

केबल बनाना

पावर

बिजली

प्रमाणीकरण

CE, ISO

अनुकूलित

रंग

काला

नो-लोड वोल्टेज

0~4000V

शॉर्ट सर्किट करंट

≥40mA

स्थिति सटीकता

± (0.2% * L ± 1) मीटर

वज़न

5.5kg

कार्यशील बिजली आपूर्ति

AC 220V+/-10% 50Hz

परिवहन पैकेज

लकड़ी का

विशिष्टता

5.5kg

ट्रेडमार्क

XZH TEST

उत्पत्ति

चीन शीआन

HS कोड

854320100

उत्पादन क्षमता

100 टुकड़े / वर्ष

उत्पाद विवरण

परिचय
केबल बाहरी आवरण दोष परीक्षक XHHG521A को मुर्रे ब्रिज सिद्धांत के आधार पर डिज़ाइन किया गया है और इसका उपयोग विभिन्न तारों और केबलों के ब्रेकडाउन बिंदुओं और उन दोष बिंदुओं का पता लगाने के लिए किया जा सकता है जिनमें कोई ब्रेकडाउन नहीं है लेकिन कम इन्सुलेशन प्रतिरोध मान हैं।

उपकरण एक उच्च-वोल्टेज स्थिर वर्तमान स्रोत बनाने के लिए एक इलेक्ट्रिक वोल्टेज नियामक और एक आर-प्रकार ट्रांसफार्मर का उपयोग करता है, और बटन ऑपरेशन वोल्टेज को बढ़ा या घटा सकता है। नो-लोड वोल्टेज 7500V है, शॉर्ट-सर्किट करंट 100mA है, और संतुलन को इंगित करने के लिए एक उच्च-संवेदनशीलता एम्पलीफायर और गैल्वेनोमीटर का उपयोग किया जाता है। यह एक आनुपातिक पोटेंशियोमीटर के साथ एक संतुलित पुल बनाता है, और संपूर्ण को एक उच्च क्षमता पर रखा जाता है। माप केबल एक विशेष रूप से डिज़ाइन किया गया दो-कोर उच्च-वोल्टेज रबर केबल है। लीड प्रतिरोध के कारण होने वाली त्रुटियों से बचने के लिए चार-टर्मिनल प्रतिरोध माप विधि का उपयोग किया जाता है। पूरा पैनल कम क्षमता पर है। एक-टच ऑपरेशन, केबल की लंबाई दर्ज करें और स्वचालित रूप से दोष दूरी की गणना करें। उच्च वोल्टेज स्रोत और पुल एक पोर्टेबल सुरक्षात्मक बॉक्स में एकीकृत हैं। इसलिए, डिवाइस में उच्च वोल्टेज, हल्का वजन, आसान संचालन और सुरक्षित उपयोग है।

उच्च वोल्टेज पुल विशेष रूप से उपयुक्त हैं
1. बिछाने के बाद केबल का उच्च-प्रतिरोध ब्रेकडाउन बिंदु, विशेष रूप से रैखिक उच्च-प्रतिरोध ब्रेकडाउन बिंदु जिसे कम प्रतिरोध में जलाना मुश्किल है, जैसे केबल मध्यवर्ती जोड़ का रैखिक उच्च-प्रतिरोध ब्रेकडाउन।
2. फ्लैशओवर प्रकार ब्रेकडाउन बिंदु। ब्रेकडाउन के बाद, स्थिर वर्तमान स्रोत चाप को बनाए रख सकता है, एक स्थिर वर्तमान पुल से होकर गुजरता है, और पुल में पर्याप्त संवेदनशीलता होती है।
3. ऐसे दोष जो अभी तक टूट नहीं पाए हैं लेकिन कम प्रतिरोध वाले हैं, जैसे कि एक मेगाओममीटर के साथ पाए गए इन्सुलेशन दोष जिनमें कम केबल प्रतिरोध है लेकिन ऑपरेटिंग वोल्टेज के तहत टूटते नहीं हैं।

China Factory Xzh Test Supply Digital Underground Cable Fault Sheath Prelocator L Bridge Method

आउटपुट वोल्टेज समायोज्य है;
उच्च सटीकता और स्थिरता है;
संतुलन को इंगित करने के लिए उच्च-संवेदनशीलता एम्पलीफायर और गैल्वेनोमीटर को अपनाएं;
शून्य सुरक्षा;
स्वचालित रूप से दोष बिंदुओं का परीक्षण करें, लेकिन मैनुअल परीक्षण कार्यों को बनाए रखें;
वेव रिफ्लेक्शन विधि की तुलना में, ब्रिज बैलेंस विधि में कोई ब्लाइंड एरिया नहीं है और इसका उपयोग शॉर्ट केबलों और सिरों के पास ब्रेकडाउन बिंदु को निर्धारित करने के लिए किया जाता है।

नो लोड वोल्टेज	≥7500V
शॉर्ट सर्किट करंट	≥100mA (संतुलन को समायोजित करते समय, इसे 5~40mA पर सेट करने की अनुशंसा की जाती है);
स्थिति सटीकता	±(0.2%·L±1)m
वज़न	25kg
बिजली की आपूर्ति	AC 220V (±10%), 50Hz±1Hz; 8.4V अंतर्निहित बैटरी।
