मल्टीफंक्शन केबल पहचान उपकरण बुद्धिमान केबल पहचान उपकरण

उत्पाद विवरण

1. आधारभूत स्थितियाँ और कार्य करने की स्थितियाँ

2. ट्रांसमीटर विनिर्देश

505DS लाइव केबल पहचान उपकरण, जिसे केबल पहचान उपकरण, मल्टी-फंक्शन केबल पहचान उपकरण और इंटेलिजेंट केबल पहचान उपकरण के रूप में भी जाना जाता है, बिजली केबल इंजीनियरों और केबल श्रमिकों के लिए केबल पहचान की तकनीकी समस्याओं को हल करने के लिए डिज़ाइन किया गया है। उपयोगकर्ता उपकरण के माध्यम से कई केबलों में से लक्ष्य केबल की सटीक पहचान कर सकता है, ताकि लाइव केबलों को गलती से काटने और गंभीर दुर्घटनाओं से बचा जा सके। केबल पहचान केबल के दोनों सिरों पर संचालन से शुरू होती है। केबल के दोनों सिरों पर दोहरी संख्यांकन सटीक होना चाहिए। यह उपकरण सटीक एल्गोरिदम के साथ संयुक्त PSK तकनीक के साथ डिज़ाइन किया गया है। ऑन-साइट कर्मचारियों की याददाश्त कितनी भी विश्वसनीय क्यों न हो, यह पेशेवर उपकरणों की पहचान को प्रतिस्थापित नहीं कर सकती है। इस उत्पाद में लाइव केबल पहचान, बिजली विफल केबल पहचान, एसी करंट परीक्षण और एसी वोल्टेज परीक्षण के कार्य भी हैं। यह एक ट्रांसमीटर, एक ट्रांसमिटिंग करंट क्लैंप, एक रिसीवर और एक रिसीविंग फ्लेक्सिबल करंट क्लैंप से बना है।

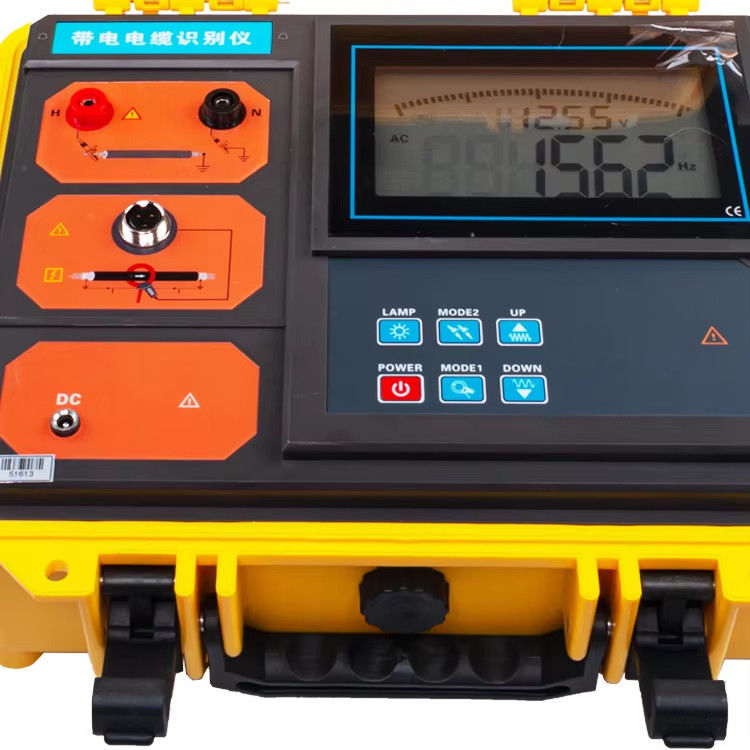

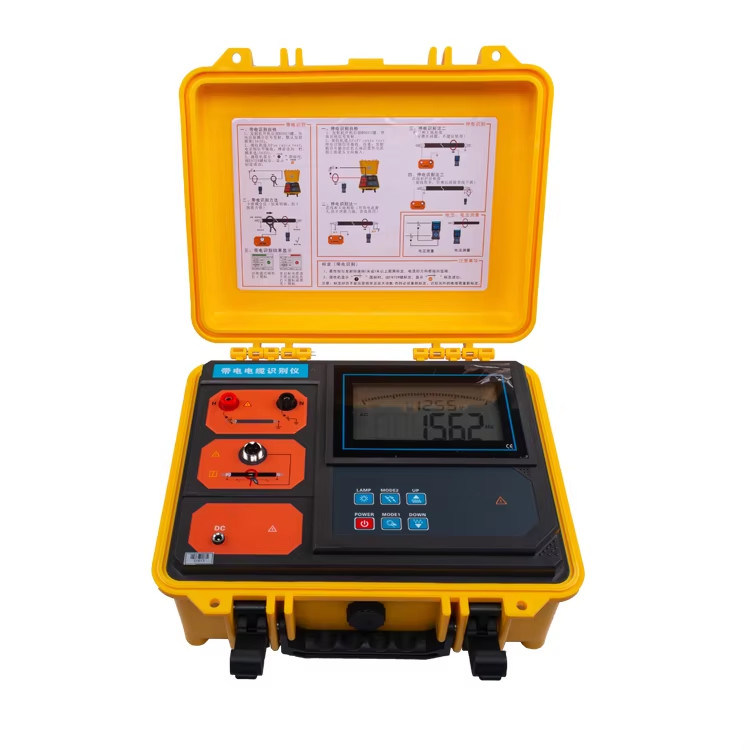

ट्रांसमीटर:यह लाइव केबलों और पावर-ऑफ केबलों की पहचान के दौरान लक्ष्य केबल को सिग्नल प्रसारित करता है। अंतर्निहित उच्च-प्रदर्शन रिचार्जेबल लिथियम बैटरी, स्वचालित प्रतिबाधा मिलान और स्वचालित सुरक्षा। ट्रांसमीटर एक एकीकृत विशेष टूलबॉक्स डिज़ाइन को अपनाता है, कच्चे माल के रूप में पॉलीप्रोपाइलीन प्लास्टिक का उपयोग करता है, और एक बार इंजेक्शन मोल्डिंग के लिए नए समग्र भराव जोड़ता है। इसमें कम घनत्व, शक्ति, कठोरता, कठोरता, पहनने का प्रतिरोध, गर्मी प्रतिरोध और इन्सुलेशन प्रदर्शन है। कैबिनेट लगभग 200kg के दबाव का सामना कर सकता है, होस्ट का बड़ा एलसीडी वास्तविक समय में शेष बैटरी पावर प्रदर्शित करता है, सफेद बैकलाइट, और उत्सर्जन संकेत का गतिशील संकेत, जो एक नज़र में स्पष्ट है।

ट्रांसमिटिंग क्लैंप:जब लाइव केबल की पहचान की जाती है, तो ट्रांसमिटिंग क्लैंप ट्रांसमीटर से लक्ष्य केबल तक सिग्नल को जोड़ता है। जबड़े का आकार Φ120mm है। ट्रांसमिटिंग क्लैंप में दिशात्मकता होती है। ट्रांसमिटिंग सिग्नल ट्रांसमिटिंग क्लैंप पर तीर द्वारा इंगित दिशा से अंदर की ओर प्रवाहित होता है। लाइव पहचान के दौरान: आउटपुट पल्स करंट को जोड़ने के लिए कैलिपर का उपयोग करें, चार आवृत्तियों का उत्सर्जन करें: 625Hz, 1562Hz, 2500Hz, 10kHz, ट्रांसमीटर के माध्यम से लक्ष्य केबल (लक्ष्य केबल एक तीन-कोर बख्तरबंद केबल है) से जुड़ें, और केबल कोर में समग्र पल्स इंजेक्ट करें करंट सिग्नल, पल्स करंट रिसीवर और फ्लेक्सिबल करंट क्लैंप के लिए लक्ष्य केबल के चारों ओर एक विद्युत चुम्बकीय क्षेत्र उत्पन्न करता है ताकि उसका पता लगाया जा सके और उसकी पहचान की जा सके; क्योंकि पल्स करंट दिशात्मक है, इसलिए पता लगाना भी दिशात्मक है।

जब बिजली विफल पहचान:पल्स एन्कोडिंग करंट सिग्नल को केबल कोर में इंजेक्ट करने के लिए सीधे कनेक्टेड आउटपुट पल्स करंट का उपयोग किया जाता है। यह करंट रिसीवर और फ्लेक्सिबल करंट क्लैंप के लिए लक्ष्य केबल के चारों ओर एक विद्युत चुम्बकीय क्षेत्र उत्पन्न करता है, ताकि उसका पता लगाया जा सके, डिकोड किया जा सके और उसकी पहचान की जा सके; क्योंकि करंट में दिशात्मकता होती है, इसलिए पता लगाना भी दिशात्मक होता है।

रिसीवर:यह एक हैंडहेल्ड डिवाइस है, 3.5-इंच रंगीन एलसीडी स्क्रीन, अंतर्निहित हाई-स्पीड माइक्रोप्रोसेसर, सटीक एल्गोरिदम के साथ संयुक्त, ट्रांसमीटर के पल्स कोड करंट सिग्नल की पहचान और डिकोड करने के लिए, और इसमें सिग्नल स्ट्रेंथ कैलिब्रेशन फ़ंक्शन है जो सिग्नल स्ट्रेंथ और डिटेक्शन परिणाम प्रदर्शित करता है। उत्तम और सहज; रंग स्केल बार का गतिशील प्रदर्शन, एक नज़र में स्पष्ट, सफल केबल पहचान चेक मार्क, गैर-लक्ष्य केबल चेक मार्क, लक्ष्य केबल की जल्दी और स्वचालित रूप से पहचान कर सकता है। साथ ही, परीक्षण योग्य वोल्टेज रेंज AC 0.00V~600V (50Hz/60Hz) है, मापने योग्य AC करंट रेंज AC 0.00A~5000A (50Hz/60Hz) है, और मापने योग्य करंट आवृत्ति 45Hz~70Hz है।

लचीला करंट क्लैंप:यह उत्कृष्ट क्षणिक ट्रैकिंग क्षमता वाला एक रॉकवेल कॉइल है, जो ट्रांसमीटर द्वारा उत्पन्न पल्स कोड करंट की जल्दी से पहचान कर सकता है, और मोटे केबलों या अनियमित आकार के कंडक्टरों के लिए उपयुक्त है। जबड़े का आंतरिक व्यास लगभग 200 मिमी है, और यह Φ200 मिमी से नीचे के केबलों को क्लैंप कर सकता है, परीक्षण किए गए सर्किट को डिस्कनेक्ट किए बिना, गैर-संपर्क माप, सुरक्षित और तेज़।

विशेष नोट:इस केबल पहचान उपकरण में लाइव केबल पहचान और पावर फेल्योर केबल पहचान दोनों कार्य हैं। जब पावर फेल्योर केबल की पहचान की जाती है, तो लाइव केबल से कनेक्ट करना सख्त वर्जित है। लाइव केबल पहचान केवल तीन-कोर बख्तरबंद केबलों पर लागू होती है। पहचान करते समय, ट्रांसमिटिंग क्लैंप और रिसीविंग क्लैंप को मिलाया नहीं जा सकता है, और इनपुट सिग्नल की दिशा सुसंगत होनी चाहिए।
