| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | XZH TEST |
| प्रमाणन: | CE ISO |

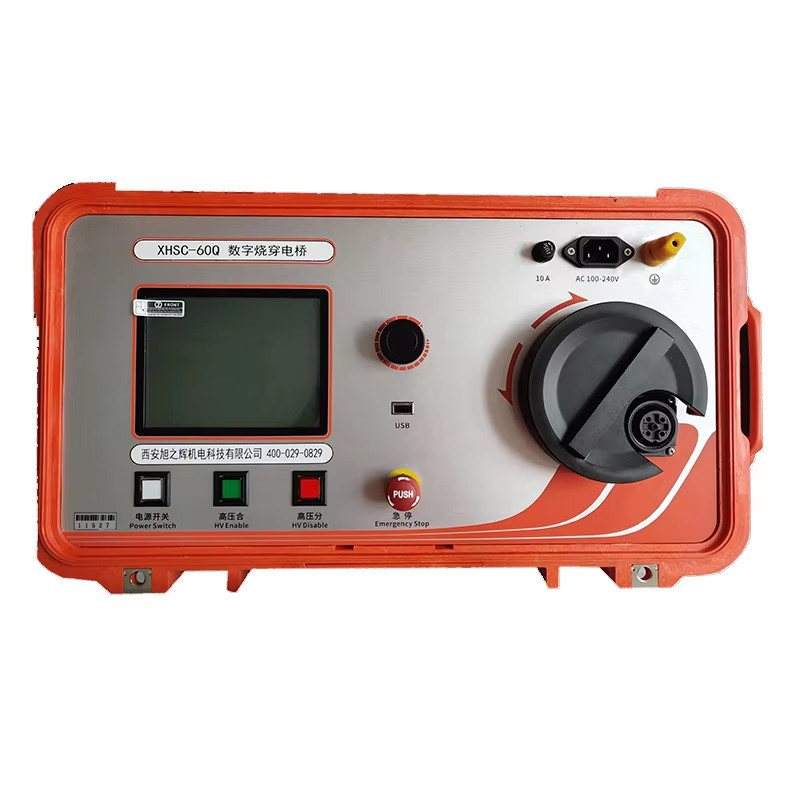

| मॉडल संख्या: | XHSC-60Q |
(अंग्रेजी में उपलब्ध)
डिजिटल बर्न-थ्रू ब्रिज बर्न-थ्रू और इंटेलिजेंट ब्रिज को एकीकृत करता है। बर्न-थ्रू मोड का रेटेड वोल्टेज 60kV है, और अधिकतम आर्क करंट 400mA है, जो उच्च-प्रतिरोध दोषों को जल्दी से कम प्रतिरोध में जला सकता है। डिजिटल ब्रिज का अधिकतम परीक्षण करंट 750mA है, जो दोष स्थान सटीकता में बहुत सुधार करता है। यह
विशेष रूप से उच्च-वोल्टेज, बड़े-अनुभाग और लंबी-लंबाई वाली जटिल केबल प्रणालियों के इन्सुलेशन दोष पूर्व-स्थान के लिए उपयुक्त है, जैसे कि जीआईएस टर्मिनलों और क्रॉस-कनेक्शन वाली जटिल उच्च-वोल्टेज केबलों का इन्सुलेशन दोष स्थान, और जीआईएस स्विच और शॉर्ट-सर्किट क्रॉस-कनेक्शन को हटाए बिना जल्दी से स्थान पूरा कर सकता है।
तकनीकी पैरामीटर
| बुद्धिमान निदान | आउटपुट वोल्टेज | 0～60kV DC, ऋणात्मक |
| अधिकतम आउटपुट करंट | 30mA | |
| बर्न-थ्रू मोड | आउटपुट वोल्टेज | 0～60kV DC, ऋणात्मक |
| अधिकतम आउटपुट करंट | 400mA | |
| ब्रिज मोड इंटरफ़ेस मोड | आउटपुट वोल्टेज | 0～4kV DC, द्विध्रुवी |
| अधिकतम आउटपुट करंट | 750mA | |
| स्थिति सटीकता | ±(0.1% ·L+1)m | |
| डिस्प्ले स्क्रीन | 320*240 डॉट मैट्रिक्स एलसीडी, धूप में दिखाई देता है | |
| परीक्षण रेंज | 1～50000m | |
| बिजली की आपूर्ति | 100V-240V,50/60Hz | |
| पावर | अधिकतम 2kVA | |
| कार्य वातावरण तापमान | -10℃~+55℃ | |
| कार्य वातावरण आर्द्रता | ≤90% | |
| समग्र आयाम (लंबाई x चौड़ाई x ऊंचाई) |
30cm×46cm×50cm | |
| वज़न | 22kg (सहायक उपकरण शामिल नहीं) | |
| बाड़े संरक्षण ग्रेड | IP54 | |
* पूरी तरह से स्वचालित परीक्षण, एक-बटन ऑपरेशन।
* स्वचालित रूप से केबल दोष प्रकार का निदान करें और अगले ऑपरेशन का मार्गदर्शन करें।
* स्वचालित रूप से पता लगाएं कि वायरिंग सही है या नहीं, और इसमें सुरक्षात्मक ग्राउंडिंग डिटेक्शन भी है।
* स्वचालित डेटा स्टोरेज फ़ंक्शन, जो आसानी से ऐतिहासिक डेटा देख सकता है।
* डिजिटल बिजली आपूर्ति नियंत्रण मोड, आउटपुट वोल्टेज और करंट अधिक स्थिर हैं।
* विस्तृत रेंज वोल्टेज इनपुट, और परीक्षण उत्पाद का स्वचालित निर्वहन।
* कैस्टर के साथ एक पुल-रॉड चेसिस को अपनाता है, जो हल्का और ले जाने में आसान है।
* वेव रिफ्लेक्शन विधि की तुलना में, ब्रिज विधि में कोई अंधा स्थान नहीं है, जो विशेष रूप से छोटी केबलों और अंत के पास दोष बिंदुओं का न्याय करने के लिए उपयुक्त है।
* आउटपुट वोल्टेज उच्च है और करंट बड़ा है, जो विशेष रूप से लंबी लंबाई और मोटे क्रॉस-सेक्शन वाली उच्च-वोल्टेज जटिल केबल प्रणालियों में इन्सुलेशन दोषों को पूर्व-स्थान के लिए उपयुक्त है।
