| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | XZH Test |
| प्रमाणन: | CE, ISO |
| मॉडल संख्या: | XHGG502 |

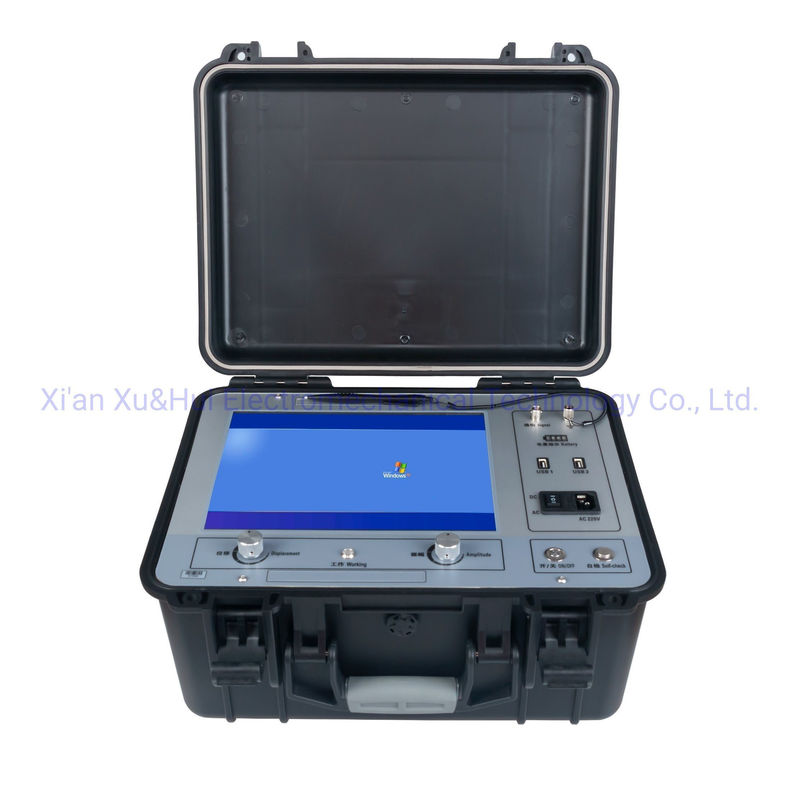

XHGG502 टीडीआर भूमिगत केबल फॉल्ट लोकेटर एक औद्योगिक-ग्रेड 12.1-इंच टच ऑल-इन-वन कंप्यूटर और एक सरल ऑपरेटिंग सॉफ़्टवेयर इंटरफ़ेस को अपनाता है ताकि मानव-कंप्यूटर इंटरेक्शन परीक्षण का एहसास हो सके। औद्योगिक-ग्रेड एकीकृत सर्किट और उपकरणों को अपनाएं, अंतर्निहित बड़ी क्षमता वाली लिथियम-आयन बैटरी, स्थिर और विश्वसनीय, और उपयोग में आसान।
यह केबल फॉल्ट परीक्षक बिजली केबल की स्थिति और फॉल्ट दूरी को मापने और विश्लेषण करने के लिए एक विशेष उपकरण है। यह केबल फॉल्ट परीक्षक सिग्नल फ़िल्टरिंग, अधिग्रहण, डेटा प्रोसेसिंग, ग्राफिक डिस्प्ले, ग्राफिक विश्लेषण को महसूस करने के लिए आधुनिक इलेक्ट्रॉनिक तकनीक और कंप्यूटर तकनीक के संयोजन को अपनाता है, केबल गति माप, केबल लंबाई परीक्षण, केबल फॉल्ट दूरी परीक्षण को पूरा करने के लिए।
यह केबल फॉल्ट लोकेटर कम-प्रतिरोध, शॉर्ट-सर्किट, ओपन-सर्किट और बिजली केबलों, उच्च-आवृत्ति समाक्षीय केबलों, स्ट्रीट लाइट केबलों और विभिन्न वर्गों और विभिन्न मीडिया के विभिन्न सामग्रियों के दबे तारों के डिस्कनेक्शन फॉल्ट के साथ-साथ उच्च-प्रतिरोध रिसाव और उच्च-प्रतिरोध फ्लैशिंग के लिए उपयुक्त है। नेटवर्क विफलता।
अधिक जानकारी के लिए आपका स्वागत है हमसे संपर्क करें।
| उत्पाद का नाम | भूमिगत केबल फॉल्ट प्री-लोकेटर (टीडीआर) |
| मॉडल | XHGG502 |
| MOQ | 1 यूनिट |
| मुख्य कार्य | भूमिगत केबल फॉल्ट मोटे तौर पर दूरी माप के लिए |
| डेटा नमूनाकरण दर | 60MHz, 120 MHz, 240MHz, 400MHz |
| परीक्षण दूरी | >60Km |
| परीक्षण केबल की लंबाई निर्धारित है | <1Km (short distance);<3Km (medium distance);>3Km (लंबी दूरी) |
| पल्स आयाम | 400Vpp |
| पल्स चौड़ाई | 0.1uS और 2uS |
| पढ़ने का संकल्प | 0.1m |
| सिस्टम परीक्षण सटीकता | 0.5m से कम |
| पल्स युग्मक झेलने का वोल्टेज | 38kVDC |
| कार्य करने की स्थिति | तापमान -25ºC~+55ºC, सापेक्षिक आर्द्रता 85%, वायुमंडलीय दबाव 750±30mmHg। |
| मापने की विधि | कम-वोल्टेज पल्स विधि, उच्च-वोल्टेज फ्लैशओवर विधि, मल्टीपल पल्स विधि |
XHGG502 ARC केबल फॉल्ट प्री लोकेटर35KV और उससे कम के वोल्टेज स्तर वाले बिजली केबलों की मुख्य इन्सुलेशन विफलता का सटीक और त्वरित पता लगाएं; केबल की लंबाई को कैलिब्रेट करें; मोटे तौर पर केबल फॉल्ट दूरी का परीक्षण करें

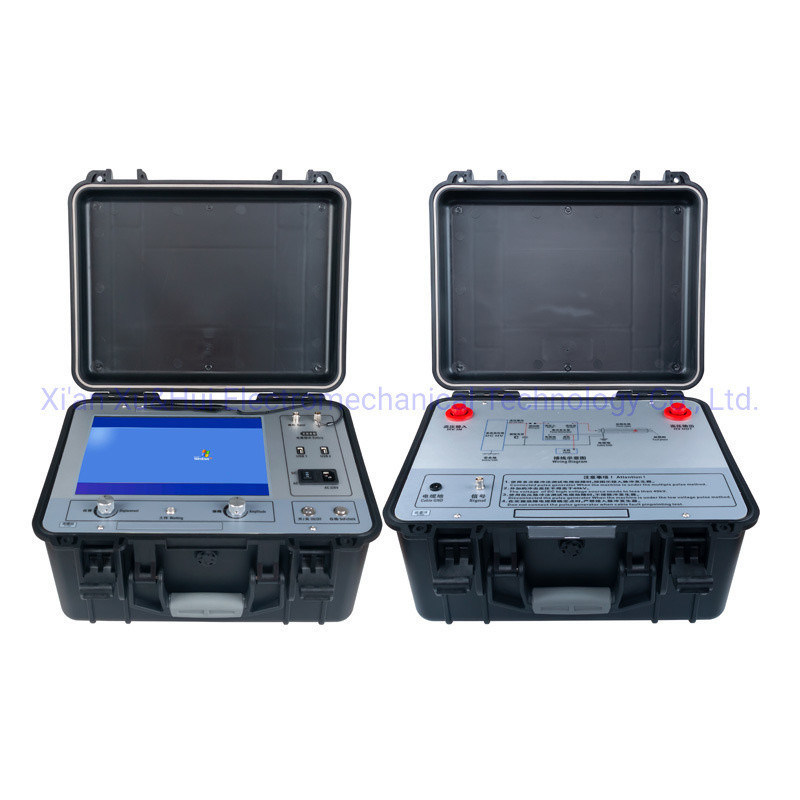

| केबल फॉल्ट प्री-लोकेटर | XHGG502: केबल फॉल्ट दूरी परीक्षण के लिए, इसमें एक होस्ट और एक युग्मक शामिल है |
अधिक जानकारी और सेवा के लिए आपका स्वागत है हमसे संपर्क करें।केबल फॉल्ट प्री-लोकेशन: कम-वोल्टेज आवेग रिफ्लेक्शन विधि (टीडीआर) और उच्च-वोल्टेज क्षय (फ्लैशओवर) विधि (DECAY) के आधार पर रिफ्लेक्टोमीटर XHGG502 के साथ,आर्क रिफ्लेक्शन विधि (सिंगल-शॉट/ मल्टी-शॉट)।
XHGG502 के तीन परीक्षण मोड हैं, कम वोल्टेज पल्स, उच्च वोल्टेज फ्लैशओवर, ARC मल्टी-शॉट।
नीचे दी गई तस्वीर XHGG502 के ARC मल्टी-शॉट परीक्षण मोड का उपयोग करके मापी गई केबल फॉल्ट दूरी को दर्शाती है।
नीचे दी गई तस्वीर XHGG502 के उच्च वोल्टेज फ्लैशओवर परीक्षण मोड का उपयोग करके मापी गई केबल फॉल्ट दूरी को दर्शाती है
नीचे दी गई तस्वीर XHGG502 के कम वोल्टेज पल्स परीक्षण मोड का उपयोग करके मापी गई केबल की लंबाई या केबल ओपन सर्किट फॉल्ट दूरी को दर्शाती है। कम वोल्टेज पल्स विधि का उपयोग करते समय, उच्च वोल्टेज पल्स जनरेटर को कनेक्ट करना आवश्यक नहीं है। अन्य परीक्षण विधियों का उपयोग उच्च-वोल्टेज पल्स जनरेटर के साथ संयोजन में किया जाना चाहिए।
