| प्रमाणन: | CE, ISO |
XHGX507B भूमिगत केबल पाइप लोकेटर बिजली केबल परीक्षण में उपयोगकर्ताओं के हजारों द्वारा इस्तेमाल किया गया है क्षेत्र में एक उच्च प्रतिष्ठा है। हम नवीनतम अवधारणाओं का इस्तेमाल किया विकसित XHGX507B पाइपलाइन लोकेटर,विशेष रूप से केबल-टू-ग्राउंड इन्सुलेशन विफलता के लिए तेजी से और सटीक पोजिशनिंग, (चार्ज) पथ खोजने के लिए, गहराई पोजिशनिंग, केबल पहचान।
1कम्पास और दिशा प्रदर्शनः नेत्रहीन पाइपलाइन की दिशा और बाएं और दाएं दिशाओं को प्रदर्शित करें।
2निकटवर्ती रेखाओं (आंशिक आवृत्तियों) से हस्तक्षेप को समाप्त करने के लिए वर्तमान दिशा को मापें।
3गहराई और वर्तमान माप।
4पूरी तरह से डिजिटल उच्च परिशुद्धता नमूना प्रसंस्करणः स्थिर और विश्वसनीय, अति उच्च संवेदनशीलता, अत्यंत संकीर्ण प्राप्त पास बैंड, मजबूत विरोधी हस्तक्षेप क्षमता,और पूरी तरह से आसन्न चल केबलों और पाइपलाइनों की शक्ति आवृत्ति और सामंजस्य हस्तक्षेप को दबा सकते हैं.
5चल रहे केबल का पता लगाना: उच्च प्रदर्शन वाले ट्रांसमिशन क्लिपर, सबसे अधिक सीमा तक चल रहे केबल को संकुचन और आउटपुट सिग्नल।
6केबल/पाइपलाइन की पहचानः कैलिपर (वैकल्पिक सहायक उपकरण) सुविधाजनक और उपयोग करने में आसान है, और पहचान परिणाम स्पष्ट रूप से दिया गया है;यह इस्तेमाल किया जा सकता है जब यह असुविधाजनक है कालीपर का उपयोग करने के लिए.
7. ग्राउंड दोष का पता लगाना: ग्राउंड इन्सुलेशन के लिए पाइपलाइन के क्षतिग्रस्त बिंदु का पता लगाने के लिए ए-फ्रेम (वैकल्पिक) का उपयोग करें, और तीर दोष बिंदु की दिशा दर्शाता है।
8.अनेक पता लगाने की आवृत्तियाँ: सक्रिय पता लगाने और निष्क्रिय पता लगाने.
9ट्रांसमीटर के कई सिग्नल आउटपुट मोडः प्रत्यक्ष कनेक्शन आउटपुट, क्लैंप युग्मन और प्रेरण।
10ट्रांसमीटर डिजिटल एम्पलीफायर पावर आउटपुट, स्वचालित प्रतिबाधा मिलान, और स्वचालित सुरक्षा।
11.बड़ी क्षमता की लिथियम आयन बैटरी, वोल्टेज के तहत स्वतः बंद, स्वचालित बंद (रिसीवर) लंबे समय तक काम किए बिना।
12कैबिनेट सुंदर और ठोस, हल्का और पोर्टेबल है।
| XHGX507B | भूमिगत केबल/धातु पाइप लोकेटर |

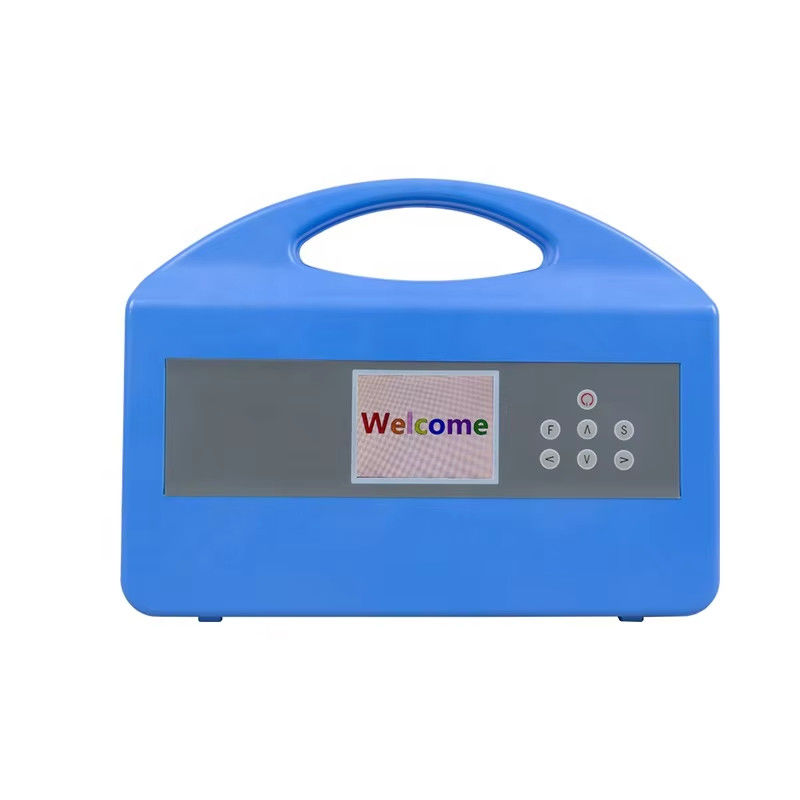

ट्रांसमीटर विनिर्देश:
1आउटपुट मोडः प्रत्यक्ष कनेक्शन आउटपुट, प्रेरण, कैलिपर युग्मन।
2. आउटपुट आवृत्तिः 348 हर्ट्ज, 624 हर्ट्ज, 1280 हर्ट्ज, 1860 हर्ट्ज, 512 हर्ट्ज, 645 हर्ट्ज, 820 हर्ट्ज, 940 हर्ट्ज, 6 हर्ट्ज, 8 हर्ट्ज, 9 हर्ट्ज, 12 हर्ट्ज, 33 हर्ट्ज, 82 हर्ट्ज, 200 हर्ट्ज.
3आउटपुट शक्तिः अधिकतम 10W, 10 स्तरों में समायोज्य, स्वचालित वास्तविक समय प्रतिबाधा मिलान।
4प्रत्यक्ष कनेक्शन आउटपुट वोल्टेजः 200Vpp तक।
5अतिभार और शॉर्ट सर्किट सुरक्षा।
6मानव-मशीन इंटरफ़ेसः 320×240 डॉट मैट्रिक्स तरल क्रिस्टल डिस्प्ले।
7अंतर्निहित बैटरी: 6 18650 लिथियम आयन बैटरी, नाममात्र 12.6V, 4.2Ah।
रिसीवर विनिर्देशः
1. इनपुट मोडः अंतर्निहित रिसीविंग कॉइल, पहचान क्लैंप (वैकल्पिक), दोष जांच ए-फ्रेम (वैकल्पिक) ।
2. प्राप्त आवृत्तिः
पता लगाने की आवृत्तिः 348 हर्ट्ज, 624 हर्ट्ज, 1280 हर्ट्ज, 1860 हर्ट्ज, 512 हर्ट्ज, 645 हर्ट्ज, 820 हर्ट्ज, 940 हर्ट्ज, 6 हर्ट्ज, 8 हर्ट्ज, 9 हर्ट्ज, 33 हर्ट्ज, 65 हर्ट्ज, 82 हर्ट्ज, 131 हर्ट्ज, 200 हर्ट्ज।
बिजली आवृत्ति निष्क्रिय पता लगाने की आवृत्तिः 50Hz/60Hz.
3पाइपलाइन डिटेक्शन मोडः चौड़ी चोटी विधि, संकीर्ण चोटी विधि, ध्वनि घाटी विधि, चोटी घाटी विधि।
4केबल पहचान मोडः कैलिपर (वैकल्पिक) बुद्धिमान पहचान और वर्तमान माप।
5मानव-मशीन इंटरफ़ेस: 480×272 डॉट मैट्रिक्स तरल क्रिस्टल डिस्प्ले।
6अंतर्निहित बैटरी: 4 18650 लिथियम-आयन बैटरी, नाममात्र 4.2V, 8.2Ah।
7. स्थिति की सटीकताः गहराई 0-3m (± 5%), गहराई 3-12m (± 10%)
8गहराई माप सटीकताः तीन अंकों का प्रदर्शन, अधिकतम गहराई 12 मीटर तक मापी जा सकती है
9वर्तमान माप सटीकताः 1 एमए
10अधिकतम पता लगाने की दूरी: प्रत्यक्ष कनेक्शन विधि में अच्छी इन्सुलेशन वाली केबल 15 किमी तक पहुंच सकती है।
अन्य
1वॉल्यूमः ट्रांसमीटर 320×240×90 मिमी, रिसीवर 670×128×310 मिमी।
2गुणवत्ता: ट्रांसमीटर के लिए 1.9 किलोग्राम और रिसीवर के लिए 1.4 किलोग्राम।
3चार्जरः इनपुट AC100~240V, 50/60Hz, आउटपुट DC4.2V-1A, आउटपुट DC12.6V-1A।
4परिचालन की स्थितिः तापमानः -10oC-40oC, आर्द्रता 5-90%RH, ऊंचाई <4500m।
