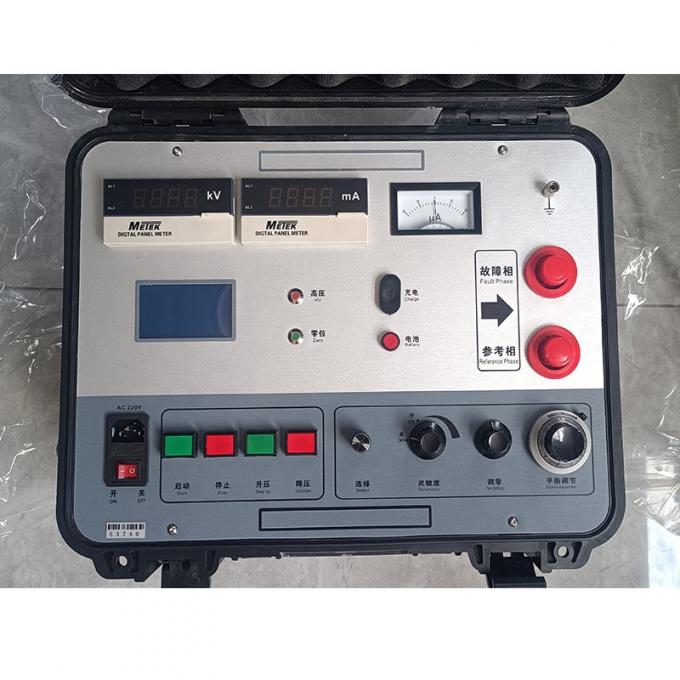

म्यूरी ब्रिज केबल शीथ दोष पूर्व-स्थानिक XHHG521A 7500V उच्च परिशुद्धता कोई अंधा क्षेत्र नहीं लघु केबल परीक्षण के लिए

टाइम डोमेन रिफ्लेक्टोमीटर (टीडीआर) केबल फॉल्ट लोकेटर केबल में एक पल्स भेजकर और फॉल्ट पॉइंट से वापस आने में लगने वाले समय को मापकर काम करते हैं। यह विधि मिड-स्पैन फॉल्ट्स के लिए अच्छी तरह से काम करती है लेकिन इसमें एक अंतर्निहित सीमा है: मापन करने से पहले ट्रांसमिटेड पल्स को भौतिक रूप से फॉल्ट तक और वापस यात्रा करनी चाहिए। जब फॉल्ट टेस्ट एंड से कुछ मीटर की दूरी पर होता है, या कुछ दसियों मीटर तक फैले एक छोटे केबल पर होता है, तो रिटर्न पल्स टीडीआर के रिसीवर के प्रारंभिक ट्रांसमिशन से ठीक होने से पहले आ जाती है — एक मापन डेड ज़ोन बनता है जिसे ब्लाइंड एरियाकहा जाता है।

XHHG521A इस सीमा को पूरी तरह से समाप्त करता है। मरे ब्रिज सिद्धांत पर आधारित — उच्च क्षमता पर काम करने वाला एक प्रेसिजन रेजिस्टेंस ब्रिज — यह यात्रा समय के बजाय एक ज्ञात संदर्भ के मुकाबले आनुपातिक रूप से फॉल्ट रेजिस्टेंस को मापता है। कोई न्यूनतम केबल लंबाई नहीं, कोई ब्लाइंड एरिया नहीं, और केबल टर्मिनेशन के पास कोई अस्पष्टता नहीं है।

1. ब्रिज सेटअप: XHHG521A दो आर्म्स के साथ एक बैलेंस्ड व्हीटस्टोन ब्रिज बनाता है — एक में परीक्षण के तहत केबल (फॉल्टेड फेज प्लस रिटर्न पाथ) और दूसरे में एक प्रेसिजन कैलिब्रेटेड पोटेंशियोमीटर होता है। ब्रिज को उच्च क्षमता (7500V तक) पर ऊर्जावान किया जाता है ताकि उच्च-प्रतिरोध फॉल्ट्स को मापने योग्य कंडक्शन स्टेट्स में तोड़ा जा सके।
2. बैलेंस एडजस्टमेंट: ऑपरेटर इष्टतम गैल्वेनोमीटर संवेदनशीलता के लिए आउटपुट करंट (अनुशंसित 5–40 mA) को एडजस्ट करता है, फिर गैल्वेनोमीटर के शून्य होने तक पोटेंशियोमीटर को बदलता है — यह दर्शाता है कि ब्रिज संतुलित है। संतुलन पर, पोटेंशियोमीटर साइड पर रेजिस्टेंस अनुपात फॉल्टेड केबल सेक्शन के रिटर्न पाथ के रेजिस्टेंस अनुपात के बराबर होता है।
3. ऑटो कैलकुलेशन: संतुलित होने के बाद, माइक्रोकंट्रोलर प्री-एंटर्ड केबल लंबाई का उपयोग करके पोटेंशियोमीटर अनुपात को फॉल्ट दूरी में परिवर्तित करता है। परिणाम सीधे प्रदर्शित होता है — कोई मैनुअल गणित नहीं, कोई वेवफॉर्म इंटरप्रिटेशन नहीं।
4. 7500V क्यों मायने रखता है: दबी हुई केबलों पर शीथ फॉल्ट अक्सर उच्च-प्रतिरोध लीकेज पाथ के रूप में दिखाई देते हैं — 10kΩ से कई MΩ तक। 7500V नो-लोड वोल्टेज इन प्रतिरोधों को 5–40 mA बैलेंस करंट पर स्थिर कंडक्शन में तोड़ने के लिए पर्याप्त है, जिससे कम-वोल्टेज ओमीटर के लिए ओपन-सर्किट दिखाई देने वाले फॉल्ट्स पर भी सटीक ब्रिज बैलेंस सक्षम होता है।
5. फोर-टर्मिनल मापन: XHHG521A अपनी दो-कोर हाई-वोल्टेज केबल के माध्यम से केल्विन (फोर-वायर) मापन टोपोलॉजी का उपयोग करता है — वोल्टेज-सेंसिंग और करंट-कैरींग पाथ इंस्ट्रूमेंट पर अलग होते हैं, जिससे लीड रेजिस्टेंस समाप्त हो जाता है जो अन्यथा पारंपरिक टू-वायर ब्रिज में व्यवस्थित त्रुटियां पेश करेगा।

• लो-पोटेंशियल कंट्रोल पैनल: सभी ऑपरेटर नियंत्रण, डिस्प्ले और पोटेंशियोमीटर इंटरफ़ेस ग्राउंड पोटेंशियल पर रखे जाते हैं। हाई-वोल्टेज सोर्स और ब्रिज सर्किट एक अलग इंसुलेटेड कम्पार्टमेंट में रखे जाते हैं — ऑपरेटर कभी भी एलिवेटेड पोटेंशियल वाली सतह को नहीं छूता है।
• जीरो-पोजीशन प्रोटेक्शन: जब तक वोल्टेज रेगुलेटर अपनी न्यूनतम सेटिंग पर न हो, तब तक हाई वोल्टेज को ऊर्जावान नहीं किया जा सकता है — पूर्ण आउटपुट पर आकस्मिक ऊर्जावान होने से रोकता है।
• इंटीग्रेटेड प्रोटेक्टिव केस: हाई-वोल्टेज सोर्स और ब्रिज एक सिंगल पोर्टेबल प्रोटेक्टिव एनक्लोजर में रखे जाते हैं जो फील्ड ट्रांसपोर्ट के लिए रेटेड है। साइट पर कनेक्ट करने के लिए कोई एक्सपोज्ड एचवी वायरिंग या अलग मॉड्यूल नहीं।
• एडजस्टेबल आउटपुट: आर-टाइप ट्रांसफार्मर के साथ बटन-नियंत्रित इलेक्ट्रिक रेगुलेटर द्वारा वोल्टेज को रेगुलेट किया जाता है — शून्य से 7500V तक स्मूथ, स्टेप-लेस एडजस्टमेंट। जब बैलेंस मापन पूरा हो जाता है, तो वोल्टेज को शून्य तक कम करें और सुरक्षित रूप से डिस्कनेक्ट करें।

1. अलग करें और सत्यापित करें: दोनों सिरों पर सभी उपकरणों से केबल को डिस्कनेक्ट करें। इंसुलेशन रेजिस्टेंस टेस्टर का उपयोग करके फॉल्टेड फेज को सत्यापित करें — सही ब्रिज करंट सेट करने में मदद के लिए रेजिस्टेंस मान की पुष्टि करें।
2. ब्रिज कनेक्ट करें: XHHG521A की दो-कोर एचवी केबल कनेक्ट करें: एक कोर फॉल्टेड कंडक्टर से, दूसरा रिटर्न पाथ (स्वस्थ फेज या केबल आर्मर) से। इंस्ट्रूमेंट ग्राउंड को स्टेशन अर्थ से कनेक्ट करें।
3. केबल लंबाई दर्ज करें: फ्रंट-पैनल नियंत्रणों का उपयोग करके मीटर में कुल केबल लंबाई इनपुट करें। इंस्ट्रूमेंट स्वचालित दूरी गणना के लिए इस मान को स्टोर करता है।
4. ऊर्जावान करें और संतुलित करें: फॉल्ट के स्थिर करंट (अनुशंसित 5–40 mA) पर कंडक्ट होने तक वोल्टेज बढ़ाएं। गैल्वेनोमीटर के शून्य होने तक पोटेंशियोमीटर को एडजस्ट करें — इंस्ट्रूमेंट स्वचालित रूप से फॉल्ट दूरी की गणना और डिस्प्ले करता है।
5. ऊर्जा कम करें और सत्यापित करें: वोल्टेज को शून्य तक कम करें, डिस्कनेक्ट करें, और परिणाम रिकॉर्ड करें। महत्वपूर्ण मापों के लिए, विपरीत केबल एंड से सत्यापित करें — दो दूरी रीडिंग को कुल केबल लंबाई का योग होना चाहिए।
