XZH TEST भूमिगत केबल दोष लोकेटर प्रणाली 10kV 11kV और नीचे केबल में दोष का पता लगाता है

10kV 11kV और उससे कम वोल्टेज के लिए भूमिगत केबल दोष का पता लगाने की प्रणाली

I. प्रणाली का उद्देश्य:

• बिजली केबलों की मुख्य इन्सुलेशन विफलता का सटीक और तेज़ी से पता लगाना; केबल की लंबाई को कैलिब्रेट करना; दफन केबल की दिशा और गहराई का सटीक पता लगाना।
• प्रूफ केबल का मानक डीसी के साथ परीक्षण
• किसी केबल पर दोष की दूरी का पता लगाना।
• पिन- जमीन पर केबल के दोषों की ओर इशारा करना।
• भूमिगत केबलों का पता लगा रहा है।
• केबल बंडल में से केबल का चयन करना।

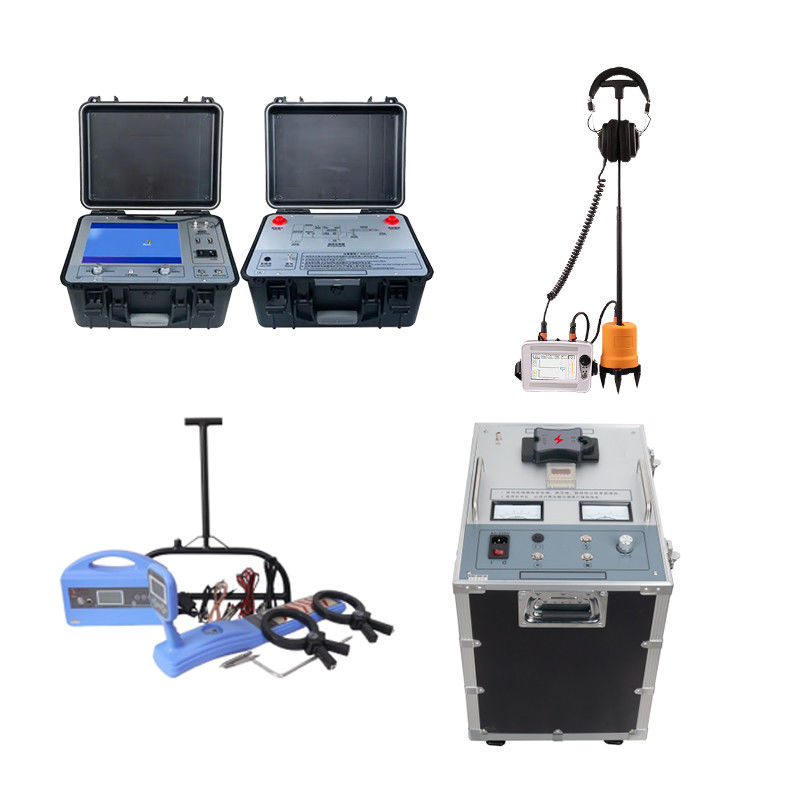

II.प्रणाली विन्यास

प्रणाली घटकों का तकनीकी विवरण

केबल दोष पूर्व-स्थान

परीक्षण के अंत से केबल दोष की दूरी (मीटर या फीट में) का निर्धारण केबल दोष के पूर्व स्थान के रूप में परिभाषित किया गया है। यह एक महत्वपूर्ण पहलू है,केबल दोष के सटीक पूर्व-स्थान के रूप में पारंपरिक अधिभार जनरेटर और सटीक विधि की तुलना में अंतिम दोष स्थान के लिए लिया समय को कम करता हैप्री-लोकेशन कम वोल्टेज विधियों जैसे टाइम-डोमेन रिफ्लेक्टोमीटर (टीडीआर) और उच्च वोल्टेज विधियों जैसे सिम, एआरसी, एमआईएम, आईसीएम/आईसीई और वोल्टेज क्षय विधि का उपयोग करता है।

1,केबल दोष पूर्व पता लगानेवाला XHGG502

परिचय

XHGG502केबल दोष पूर्व पता लगानेवालायह विद्युत केबल की स्थिति और दोष दूरी को मापने और विश्लेषण करने के लिए एक विशेष उपकरण है। यह आधुनिक इलेक्ट्रॉनिक प्रौद्योगिकी और कंप्यूटर प्रौद्योगिकी को सिग्नल फ़िल्टरिंग, अधिग्रहण,डाटा प्रोसेसिंग, केबल गति माप को पूरा करने के लिए ग्राफिक प्रदर्शन और ग्राफिक विश्लेषण, केबल लंबाई परीक्षण, केबल गलती दूरी परीक्षण।

मुख्य इकाई पल्स कपलर (मल्टीपल पल्स सैंपलर)

मुख्य विशेषताएं

• पल्स कपलर द्वारा भेजे गए परावर्तित संकेत को स्वचालित रूप से प्रदर्शित किया जाता है, और एक ही समय में केबल ओपन सर्किट का पूर्ण लंबाई का तरंग रूप प्रदर्शित किया जाता है।

• दोष दूरी की स्वचालित गणना और प्रदर्शन;

• इसका कार्य बड़े पैमाने पर परीक्षण तरंगों को संग्रहीत करना हैः क्षेत्र परीक्षण से प्राप्त तरंगों को निर्दिष्ट क्रम के अनुसार उपकरण में आसानी से संग्रहीत किया जा सकता है,और किसी भी समय वापस बुलाया और देखा जा सकता है;

• मानक प्रिंटर यूएसबी इंटरफ़ेस के साथ;

• सरल संचालन और उच्च विश्वसनीयता। बहुत उच्च लागत प्रदर्शन है;

• अंतर्निहित बहुलक लिथियम बैटरी पावर सप्लाई, जो बिना पावर सप्लाई के वातावरण में केबल ओपन सर्किट और कम प्रतिरोध शॉर्ट सर्किट की खराबी का परीक्षण कर सकती है।

परीक्षण कार्य मोडXHGG502 आर्क केबल दोष पूर्व पता लगानेवालानिम्न वोल्टेज पल्स विधि, उच्च वोल्टेज फ्लैशओवर विधि, और एकाधिक पल्स विधि शामिल हैं। यहाँ एकाधिक पल्स विधि पर ध्यान केंद्रित करें जो अन्य उपकरणों से अलग है।

The purpose of using the multiple pulse method to test the cable fault is to make the sent low-voltage test pulse effectively avoid the cosine large oscillation interference that occurs at the moment of the high-voltage impact of the faulty cable, और दोष बिंदु पर अपेक्षाकृत स्थिर शॉर्ट-सर्किट चाप के दौरान एक मानक और स्पष्ट समान शॉर्ट-सर्किट प्राप्त करें। दोष का गूंज, और आदर्श परीक्षण तरंगों का एक बड़ा विकल्प है।

विभिन्न आवेग उच्च वोल्टेज, विभिन्न केबल लंबाई, विभिन्न केबल दोष दूरी, और अवधि और अवधि के बड़े cosine दोलन बहुत अलग हैं।सरल द्वितीयक धड़कन विधि द्वारा एकत्रित तरंगरूप अक्सर अपर्याप्त संचरण विलंब समय के कारण बड़े कोसिनोस दोलन से परेशान होता है, और तरंग रूप अराजक और विश्लेषण करने में मुश्किल है। यह केवल परीक्षण धड़कन के विलंबित लॉन्च समय को समायोजित करके या एक मध्यम वोल्टेज आर्क-विस्तार डिवाइस का उपयोग करके सुनिश्चित किया जा सकता है,जो ऑपरेशन की कठिनाई और उपकरण के वजन और लागत को बढ़ाता हैमल्टीपल पल्स विधि इन कठिनाइयों को दूर करती है और परीक्षण प्रक्रियाओं को बहुत सरल बनाती है।परीक्षण तरंगों के आठ सेट एक प्रभाव के उच्च वोल्टेज फ्लैशओवर प्रक्रिया से प्राप्त कर रहे हैं, और हमेशा लहरों के कई सेट होते हैं जो गलती दूरी की व्याख्या के लिए सुविधाजनक होते हैं। यह दूसरी धड़कन विधि की तुलना में कई धड़कन विधि का लाभ भी है।

ऑपरेशन प्रणाली दिखाएँ

उच्च वोल्टेज फ्लैशओवर परीक्षण मोड के तहत केबल दोष दूरी का परीक्षण, यह परीक्षण विधि उच्च प्रतिरोध दोष के विभिन्न का पता लगाने के लिए उपयुक्त है। स्क्रीन पर एक तरंग रूप है।दो कर्सर लाइनों की स्थिति को समायोजित करके, दोष दूरी निर्धारित की जा सकती है।

ARC (मल्टी-शॉट) परीक्षण मोड के तहत केबल दोष दूरी का परीक्षण, यह परीक्षण विधि विभिन्न उच्च प्रतिरोध दोष का पता लगाने के लिए उपयुक्त है। विशेष रूप से वेवफॉर्म के लिए जो विश्लेषण करना मुश्किल है,जैसे कि कम प्रतिरोध और डूबे हुए केबल दोष, मल्टीपल पल्स विधि का विश्लेषण करना आसान है और उपयोगकर्ताओं को गलती दूरी को जल्दी से निर्धारित करने में मदद कर सकता है।

कम वोल्टेज पल्स परीक्षण मोड के तहत केबल दोष दूरी का परीक्षण। कम प्रतिरोध खुले सर्किट (ब्रेक) और शॉर्ट सर्किट दोषों के लिए, दोष दूरी आसानी से मापा जा सकता है।

तकनीकी मापदंड

पैनल का परिचय

1 प्रदर्शनः12.1-इंच औद्योगिक ग्रेड टच स्क्रीन;

2 संचार:कम वोल्टेज पल्स विधि पल्स सिग्नल आउटपुट इंटरफ़ेस, उच्च वोल्टेज फ्लैशओवर विधि नमूना लेने वाली सिग्नल इनपुट इंटरफ़ेस;

3 सज़ाःसुरक्षा ग्राउंडिंग टर्मिनल;

4 शक्ति संकेतकः4 ग्रिड में प्रदर्शित आंतरिक बैटरी शक्ति दर्शाता है;

5 USB-1:बाहरी वायरलेस नेटवर्क कार्ड और यूएसबी संचार उपकरण;

6 यूएसबी-2:बाहरी वायरलेस नेटवर्क कार्ड और यूएसबी संचार उपकरण;

7 पावर स्विचः"I" स्थिति, सिस्टम को बिजली की आपूर्ति करने के लिए AC 220V बिजली की आपूर्ति का उपयोग करें;

गियर में आंतरिक बैटरी का उपयोग सिस्टम को बिजली देने के लिए किया जाता है; जब पावर सोकेट AC 220V बिजली की आपूर्ति से जुड़ा होता है, तो यह बैटरी को भी एक ही समय में चार्ज करता है।

"O" गियर, सिस्टम पावर बंद करो;

8 पावर सॉकेटःउपकरण की कार्य शक्ति आपूर्ति, एसी 220 वी कनेक्शन पोर्ट;

9 फ्यूज:वह स्थान जहां AC 220V बिजली आपूर्ति प्रणाली का फ्यूज स्थापित है;

10 आत्म-परीक्षण:कई धड़कनों के तहत संकेत प्रसारित करें;

11 चालू/बंद:औद्योगिक कंप्यूटर की कार्य शक्ति को चालू और बंद करें;

12 आयामःएकत्रित तरंगों के आयाम को बदलने के लिए तरंगों को एकत्र करते समय आयाम कुंजी को समायोजित करें।

13 सूचक प्रकाशःनिरीक्षण पद्धति को दर्शाने वाली सूचक रोशनी;

14 विस्थापन:प्राप्त तरंगों की आधार रेखा ऊंचाई को बदलने के लिए तरंगों को प्राप्त करते समय विस्थापन कुंजी को समायोजित करें।

पैकिंग सूची

केबल मार्ग का पता लगाना, पता लगाना, केबल की पहचान, मरम्मत और पुनः परीक्षण

2,केबल मार्ग ट्रैकर ((केबलपथव्यापक परीक्षक) (XHGX507)

केबल मार्ग का पता लगाना

अक्सर केबल की खराबी का पता लगाने में अधिक समय लगता है क्योंकि परीक्षण के तहत केबल के मार्ग का पता लगाने (सीयूटी) नहीं किया गया है या केबल का मार्ग अज्ञात है।केबल का सटीक मार्ग ऑडियो प्रेरण विधि का उपयोग करके निर्धारित किया जाता है.

ऑडियो प्रेरण विधि में, परीक्षण के अंत में एक ऑडियो आवृत्ति जनरेटर से एक स्थिर, उच्च आवृत्ति एसी साइनसॉइडल सिग्नल को CUT में इंजेक्ट किया जाता है,जो पृथ्वी के माध्यम से अपना मार्ग पूरा करता है और पूरे केबल बिछाने पर उपलब्ध हैएक रूट ट्रैसर सेंसर कॉइल जमीन के समानांतर एक ऑडियो रिसीवर से जुड़ा संकेत उठाता है,जो रिसीवर पर ग्राफ के रूप में और हेडफ़ोन के माध्यम से कैप्चर की गई ध्वनि के रूप में दृश्य रूप से प्रदर्शित होता हैसबसे मजबूत संकेत केबल के ठीक ऊपर प्राप्त होता है और यदि खोज कॉइल केबल के किसी भी तरफ या उससे दूर हो तो संकेत की ताकत कम हो जाती है।केबल मार्ग ऑडियो रिसीवर और हेडफ़ोन पर अधिकतम ऑडियो संकेत खोजने से निर्धारित किया जाता है.

विवरण

XHGX507 भूमिगत केबल पाइप लोकेटर मुख्य रूप से केबल दोष स्थान, केबल पहचान, केबल पथ और गहराई माप के लिए प्रयोग किया जाता है।यह उन कार्यों को पूरा कर सकता है जो अतीत में केवल कुछ उपकरणों के सेट द्वारा पूरा किए जा सकते थे.

कार्य सिद्धांत

भूमिगत केबल पाइप लोकेटर को विद्युत चुम्बकीय प्रेरण विधि और संचार सिद्धांत के अनुप्रयोग के आधार पर डिजाइन किया गया है।

1विद्युत चुम्बकीय संकेत प्रेषक द्वारा उत्पन्न किया जाता है, और संकेत विभिन्न संचरण कनेक्शन विधियों के माध्यम से परीक्षण के तहत भूमिगत केबल को प्रेषित किया जाता है।

2भूमिगत केबल के विद्युत चुम्बकीय संकेत को प्रेरित करने के बाद, केबल पर एक प्रेरित धारा उत्पन्न होती है, और प्रेरित धारा केबल के साथ दूर तक फैलती है।

3वर्तमान के प्रसार की प्रक्रिया में, विद्युत चुम्बकीय तरंगों भूमिगत केबल के माध्यम से जमीन पर विकिरित कर रहे हैं. जब रिसीवर जमीन पर पता चलता है,विद्युत चुम्बकीय तरंग संकेत केबल के ऊपर जमीन पर प्राप्त किया जाएगा.

4भूमिगत केबल की स्थिति, दिशा और दोष प्राप्त संकेत की शक्ति के परिवर्तन से आंका जा सकता है।

विशेषताएं

●बड़ी स्क्रीन वाला एलसीडी सिग्नल की ताकत प्रदर्शित करता है और बार, तीर और आवाज संकेत ऑपरेटर को केबल की भूमिगत स्थिति और दोष बिंदु का आकलन करना आसान बनाते हैं।एक व्यक्ति यह सब कर सकता है.

●पूरी तरह से डिजिटल डिजाइन, स्पष्ट बड़े स्क्रीन एलसीडी ग्राफिक डिस्प्ले और विश्वसनीय पोजिशनिंग

●पोर्टेबल और हल्का, ले जाने में आसान

●इंटरनल रिचार्जेबल बैटरी

●केबल लूप प्रतिरोध को मापने के लिए अंतर्निहित ओममीटर

●पृथ्वी से 2MΩ तक की इन्सुलेशन खराबी का पता लगाने के लिए इस्तेमाल किया जा सकता है

●रात के समय काम करने के लिए बैकलाइट के साथ

●केबल लूप प्रतिरोध को मापने के लिए अंतर्निहित ओममीटर

●केबल की गहराई और धारा प्रदर्शित करें

मुख्य घटक

यह केबल पाइप लोकेटर मुख्य रूप से ट्रांसमीटर और रिसीवर से बना है, जिसमें दो क्लैंप, एक ए-फ्रेम और आवश्यक कनेक्शन तारों के सामान हैं।

तकनीकी मापदंड

ट्रांसमीटर

रिसीवर

पैकिंग सूची

आवेदन का मामला

3.केबल की खराबीसटीकतापता लगानेवाला(XHDD503सी)

केबल दोष की पहचान करना

पूर्व-स्थान के द्वारा गणना की गई अनुमानित दोष दूरी और मार्ग ट्रैकिंग प्रक्रिया का उपयोग करके चिह्नित संदिग्ध दोष क्षेत्र के आधार पर,केबल की खराबी का सटीक स्थान या खराबी का पता लगाना किया जाता है.

उच्च प्रतिरोध और फ्लैशिंग दोषों का पता लगाना

उच्च प्रतिरोध और झिलमिलाहट दोषों का पता लगाने के लिए एक एचवी बढ़त आवधिक रूप से दोषपूर्ण केबल में बढ़त जनरेटर का उपयोग करके लागू किया जाता है,दोष बिंदु पर एक धड़कन ध्वनि उत्पन्न और केबल के चारों ओर मजबूत चुंबकीय क्षेत्र का उत्पादन. These acoustic and magnetic signals are picked with the help of sensor (sensitive ground microphones) and displayed simultaneously on pinpointer receiver in the form of graphs and acoustic signals are heard on the headphonesचूंकि ध्वनिक और चुंबकीय दोनों संकेत एक साथ दोष बिंदु पर उत्पन्न होते हैं, इसलिए दोष बिंदु सटीक रूप से स्थित है; जहां उनके बीच का समय विलंब शून्य के करीब है।चुंबकीय क्षेत्र भी उपयोगकर्ता को सेंसर की स्थिति निर्धारित करने में मदद करता है और परिणामस्वरूप आसान पोजिशनिंग.

परिचय

केबल दोष स्थान उपकरण बिजली केबल दोष बिंदु निर्धारित करने के लिए ध्वनिक और चुंबकीय सिंक्रनाइज़ेशन विधि का उपयोग करता है।इलेक्ट्रॉनिक फ्लैशओवर प्रभाव डिस्चार्ज जनरेटर द्वारा उत्पन्न किया जाता है, संबंधित जांच द्वारा उठाया और प्रवर्धित किया जाता है, और दोष बिंदु का सटीक स्थान श्रवण और दृश्य निर्णय द्वारा निर्धारित किया जाता है।यह एक उपकरण है कि मोटे माप सीमा के भीतर केबल गलती बिंदु की सटीक स्थिति को पूरा करता है और ध्वनिक और चुंबकीय समय अंतर एकत्र करता हैइसमें पोजिशनिंग तकनीक, पथ-सहायता परीक्षण और अन्य प्रौद्योगिकियां शामिल हैं।कई परीक्षण मोड और कुशलतापूर्वक और सटीक रूप से पूर्ण केबल दोष स्थान के लिए समृद्ध और विविध त्वरित जानकारी प्रदान करना.

यह फिक्स्ड-पॉइंट इंस्ट्रूमेंट कम प्रतिरोध, शॉर्ट सर्किट, ओपन सर्किट और पावर केबल, उच्च आवृत्ति समाक्षीय केबल, स्ट्रीट लाइट केबल के डिस्कनेक्शन दोषों के लिए उपयुक्त है,और विभिन्न सामग्रियों से बने विभिन्न क्रॉस-सेक्शन और मीडिया के साथ दफन तारों, साथ ही उच्च प्रतिरोध रिसाव और उच्च प्रतिरोध फ्लैशओवर। दोष। तकनीकी मापदंड "जीबी / टी 18268 के अनुरूप हैं।औद्योगिक स्थलों में प्रयोग किए जाने वाले परीक्षण उपकरण के लिए हस्तक्षेप विरोधी आवश्यकताएं".

यह मानक "DL ¢T 849.2-2019 बिजली उपकरण के लिए विशेष परीक्षकों के लिए सामान्य तकनीकी शर्तें भाग 2 में ध्वनिक और चुंबकीय निर्धारण के लिए मानक आवश्यकताओं के अनुरूप हैःकेबल की खराबी का पता लगाने वाला उपकरण".

विशेषताएं

15 इंच का उच्च चमक वाला टच एलसीडी सूर्य के प्रकाश में दृश्यता सुनिश्चित करता है।

2. ध्वनिक और चुंबकीय समय अंतर की स्वचालित गणना करने के लिए ध्वनिक और चुंबकीय सिंक्रोनस पोजिशनिंग तकनीक को अपनाएं।

3ध्वनि संकेत और चुंबकीय संकेत का लाभ मूल्य और ट्रिगर मूल्य विभिन्न वातावरणों के अनुकूल करने के लिए मैन्युअल रूप से समायोजित किया जा सकता है।

4इसमें पृष्ठभूमि शोर कम करने की तकनीक है और विभिन्न प्रकार की फ़िल्टरिंग विधियों में से चुना जा सकता है।

5इसमें बीएनआर पृष्ठभूमि शोर में कमी और मूक शोर में कमी के कार्य हैं।

6इसमें पथ विचलन संकेत है।

7. बहु-स्तर भौतिक अलगाव संकेत सेंसर से लैस, जलरोधक ग्रेड IP65.

8बड़ी क्षमता की लिथियम बैटरी, लंबे स्टैंडबाय समय, फास्ट चार्जर से लैस।

9छोटा और हल्का, संचालित करने में आसान और सरल मानव-मशीन इंटरफ़ेस।

तकनीकी संकेत

कार्य सिद्धांत

यह उपकरण दोषों का सटीक पता लगाने के लिए ध्वनिक और चुंबकीय सिंक्रनाइज़ेशन विधि का उपयोग करता है। यह एक बहुत ही सटीक और अद्वितीय स्थिति निर्धारण विधि है।इसका सिद्धांत पारंपरिक ध्वनिक बिंदु निर्धारण विधि पर आधारित है और विद्युत चुम्बकीय संकेतों का पता लगाने और आवेदन जोड़ता है.

जब उच्च वोल्टेज जनरेटर दोषपूर्ण केबल पर प्रभाव डिस्चार्ज करता है, तो दोष बिंदु पर डिस्चार्ज से उत्पन्न ध्वनि जमीन पर प्रेषित होती है।ध्वनि संकेत उच्च संवेदनशीलता जांच द्वारा उठाया जाता हैप्रवर्धन के बाद हेडफ़ोन से सुनकर "पॉप" ध्वनि सुनी जा सकती है।

जांच के अंतर्निहित जांच वास्तविक समय में चुंबकीय क्षेत्र संकेत प्राप्त करता है, and uses the principle that the propagation speed of the magnetic field is much higher than the propagation speed of sound to determine the distance of the fault point by detecting the time difference between the electromagnetic signal and the sound signal. सबसे छोटे ध्वनिक-चुंबकीय समय अंतर के साथ बिंदु खोजने के लिए सेंसर की स्थिति को स्थानांतरित करते रहें, तो दोष बिंदु का सटीक स्थान इसके नीचे होगा।

पारंपरिक ध्वनिक माप कानूनी बिंदु उपकरणों आम तौर पर केवल मॉनिटर करने के लिए ईयरफ़ोन का उपयोग,या दोष बिंदु पर निर्वहन ध्वनि की पहचान करने के लिए मीटर सूचक के स्विंग द्वारा पूरक हैंचूंकि डिस्चार्ज ध्वनि एक पल में गायब हो जाती है और यह परिवेश के शोर से बहुत अलग नहीं है, इसलिए यह अक्सर बहुत कम अनुभवी ऑपरेटरों के लिए बड़ी कठिनाइयों को लाता है।ध्वनिक-चुंबकीय तालमेल विधि प्रभावी रूप से पारंपरिक ध्वनिक माप विधि की उपरोक्त समस्याओं से बचती है.

पैकिंग सूची

ऑपरेशन पैनल का परिचय

1. समायोजनः समायोजन इंटरफ़ेस में प्रवेश करने के लिए समायोजन बटन दबाएं, और समायोजन मापदंडों को सेट करने के लिए समायोजन बटन घुमाएं;

2. पावर सप्लाई: सिस्टम की पावर सप्लाई को चालू और बंद करें. सिस्टम चालू करते समय, आपको पावर बटन को 3 से 4 सेकंड तक दबाए रखना होगा, जब तक कि आप एक लंबी "बीप" ध्वनि नहीं सुनते,फिर आप बटन उठा सकते हैंबंद होने पर, आपको 3 से 4 सेकंड के लिए पावर बटन दबाकर रखना होगा;

3डिस्प्लेः 5 इंच का टच डिस्प्ले।

1 सेंसर: जांच सेंसर कनेक्शन पोर्ट;

2 चार्जिंगः चार्जर कनेक्शन पोर्ट;

3 समर्पित हेडफोन जैक।

इंटरफ़ेस और कार्य परिचय

ऑपरेशन इंटरफेस में एक वेवफॉर्म डिस्प्ले क्षेत्र और एक पैरामीटर समायोजन क्षेत्र शामिल है। उपरोक्त चित्र में लोगो के अनुसार प्रत्येक भाग के कार्यों को एक-एक करके पेश किया गया है।

1/2: ध्वनि वृद्धि सेटिंग/ध्वनि ट्रिगर सेटिंग

3/4: चुंबकीय क्षेत्र वृद्धि सेटिंग/चुंबकीय क्षेत्र ट्रिगर सेटिंग

5: जांच का संकेत

6: सभी-पास फ़िल्टरिंग

कम पास फ़िल्टरिंग

उच्च-पास फ़िल्टरिंग

बैंड-पास फ़िल्टरिंग

7. मूक सेटिंग

8.BNR सेटिंग्स

9.वॉल्यूम सेटिंग

10शक्ति प्रदर्शन

11ध्वनि तीव्रताः ध्वनि तीव्रता का संकेत और संबंधित संख्यात्मक प्रदर्शन।

12विद्युत चुम्बकीय संकेतः आरंभिकरण पूरा हो गया है, आप लोगो का नमूना ले सकते हैं (बिजली पीली है); मूक या स्पर्श सेंसर लोगो (बिजली सफेद है) ।

13चुंबकीय क्षेत्र की तीव्रता: चुंबकीय क्षेत्र की तीव्रता का संकेत और संबंधित संख्यात्मक प्रदर्शन।

14ध्वनि और चुंबकीय समय अंतर डेटा प्रदर्शन के चार सेट, जो स्थिर बिंदु की सटीकता में सुधार के लिए उपयोगकर्ता संदर्भ के लिए ध्वनिक और चुंबकीय समय अंतर दिखाते हैं।

4.XHHV535-4Z पोर्टेबल हाई वोल्टेज सर्ज जनरेटर

उच्च प्रतिरोध और झिलमिलाहट दोषों का पता लगाने के लिए, एक अधिभार जनरेटर का उपयोग आवधिक रूप से दोषपूर्ण केबल में उच्च वोल्टेज अधिभार लागू करने के लिए किया जाता है,दोष बिंदु पर एक धमाकेदार ध्वनि और केबल के चारों ओर एक मजबूत चुंबकीय क्षेत्र का उत्पादनइन ध्वनिक और चुंबकीय संकेतों को सेंसर (संवेदनशील ग्राउंड माइक्रोफोन) की मदद से उठाया जाता है और एक ग्राफिक के रूप में पोजिशनिंग रिसीवर पर एक साथ प्रदर्शित किया जाता है।और ध्वनिक संकेत हेडफ़ोन के माध्यम से सुना जा सकता हैचूंकि ध्वनिक और चुंबकीय संकेत एक ही समय में दोष बिंदु पर उत्पन्न होते हैं, इसलिए दोष बिंदु को सटीक रूप से निर्धारित किया जा सकता है; उनके बीच समय की देरी शून्य के करीब है।चुंबकीय क्षेत्र भी उपयोगकर्ताओं को सेंसर की स्थिति निर्धारित करने में मदद कर सकते हैं, जिससे दोष बिंदु का पता लगाना आसान हो जाता है।

विवरण

The high-voltage pulse generator fully complies with DL/T846-2016 "General Technical Conditions for High Voltage Test Equipment" and DL/T474-2017 "Guidelines for the Implementation of Field Insulation Tests"इसका उपयोग मुख्य रूप से 35kV और उससे कम वोल्टेज के स्तर वाले केबलों के दोष परीक्षण के दौरान प्रभाव निर्वहन के लिए किया जाता है; इसका उपयोग अन्य विद्युत उपकरणों के डीसी प्रतिरोध वोल्टेज परीक्षण के लिए भी किया जा सकता है।

यह उपकरण डीसी उच्च वोल्टेज स्रोत, ऊर्जा भंडारण संधारित्र और डिस्चार्ज बॉल गैप को एक में एकीकृत करता है।यह उपकरण सैकड़ों किलोग्राम वजन के पारंपरिक परीक्षण ट्रांसफार्मर को पूरी तरह से बदल देता है, ऑपरेशन बॉक्स और पल्स एनर्जी स्टोरेज कैपेसिटर (आमतौर पर 5kVA ट्रांसफार्मर का एक सेट 60 किलोग्राम से अधिक और कंट्रोल बॉक्स 30 किलोग्राम से अधिक वजन का होता है,और 20 किलोग्राम से अधिक पल्स एनर्जी स्टोरेज कैपेसिटर).

बिजली की आपूर्ति उच्च परिशुद्धता, उच्च स्थिरता विशेष उच्च वोल्टेज इलेक्ट्रॉनिक घटकों और उच्च आवृत्ति उच्च वोल्टेज प्रौद्योगिकी को अपनाता है,जो पूरी मशीन को संरचना में सरल और वजन में अल्ट्रा-हल्का बनाता है. पल्स जनरेटर मानवीकृत डिजाइन और संचालन मोड को अपनाता है, जो सुरक्षित और विश्वसनीय है। यह वास्तव में प्रभाव को प्राप्त करता है, जो प्रभाव से क्षतिग्रस्त नहीं होता है,और यह भी सामान्य रूप से काम कर सकते हैं जब उच्च वोल्टेज जमीन के लिए शॉर्ट-सर्किट हैयह वर्तमान में सबसे हल्का और सबसे उपयोगकर्ता के अनुकूल पोर्टेबल डीसी प्रभाव उच्च वोल्टेज उपकरण है। यह पावर केबल दोष का पता लगाने के लिए एक आदर्श उत्पाद है।

तकनीकी मापदंड

पैनल का परिचय

1.उच्च वोल्टेज आउटपुट (DC):जब डीसी वोल्टेज का सामना करता है, तो उच्च वोल्टेज आउटपुट लाइन को कनेक्ट करें।

2.उच्च वोल्टेज आउटपुट (ईएमपी):आवेग डिस्चार्ज के दौरान, उच्च वोल्टेज आउटपुट लाइन को कनेक्ट करें।

3.सुरक्षितtyमिट्टी:उपकरण के आवरण को उपकरण के आवरण या कर्मियों के विद्युतीकरण को रोकने के लिए ग्राउंड किया जाता है।

4.समय सेटिंगःडिस्चार्ज समय अंतराल सेट करें.

5.वोल्टमीटर:उच्च वोल्टेज आउटपुट वोल्टेज संकेत, वास्तविक समय में वोल्टेज मान प्रदर्शित करने के लिए प्रयोग किया जाता है।

6.पावर सोकेटःउपकरण कार्य शक्ति आपूर्ति, AC 220V ± 10%/50Hz ± 1Hz।

7.सुरक्षा ट्यूब धारकःAC 220V बिजली आपूर्ति प्रणाली में सुरक्षा ट्यूब की स्थापना का स्थान।

8.पावर स्विच:'I स्थिति' प्रणाली को बिजली की आपूर्ति करने के लिए AC 220V बिजली चालू करने को इंगित करती है;

"0 गियर" का अर्थ है सिस्टम को शक्ति प्रदान करने के लिए AC 220V बिजली की आपूर्ति बंद करना।

9.अतिप्रवाह सुरक्षा स्विच:स्थिति दबाने से पता चलता है कि ओवरकंट्रेंट सुरक्षा फ़ंक्शन शुरू हो गया है; जब यह उछलता है, तो यह इंगित करता है कि उपकरण ने ओवरकंट्रेंट सुरक्षा को ट्रिगर किया है।

10.स्टार्ट बटन/शून्य स्थिति संकेतक प्रकाशः

जब शून्य स्थिति सूचक प्रकाश चालू (पीला) होता है, तो यह शून्य स्थिति की स्थिति में है। प्रारंभ बटन दबाकर उच्च वोल्टेज आउटपुट शुरू किया जा सकता है;

2जब शून्य स्थिति सूचक प्रकाश चालू नहीं होता है, तो यह इंगित करता है कि यह शून्य स्थिति में नहीं है।शून्य स्थिति संकेतक प्रकाश चालू है, और फिर स्टार्ट बटन दबाकर उच्च वोल्टेज आउटपुट शुरू कर सकते हैं।

11.स्टॉप बटन/उच्च वोल्टेज सूचक प्रकाशःजब परीक्षण पूरा हो या कोई असामान्यता हो, तो उच्च वोल्टेज आउटपुट को काटने के लिए इस बटन को दबाएं।उच्च वोल्टेज संकेतक प्रकाश पर इंगित करता है कि उच्च वोल्टेज उत्पादन सक्रिय किया गया है; उच्च वोल्टेज सूचक प्रकाश बंद है, यह दर्शाता है कि उच्च वोल्टेज आउटपुट बंद हो गया है।

12.वोल्टेज समायोजन कुंजीःवोल्टेज के आकार को समायोजित करने के लिए प्रयोग किया जाता है; आउटपुट उच्च दबाव को छोटे से बड़े तक बढ़ाने के लिए घड़ी की दिशा में और बड़े से छोटे तक कम करने के लिए घड़ी की दिशा में समायोजित करें।

13.डिस्चार्ज बटनःउच्च वोल्टेज स्टॉप स्थिति में, इस बटन को दबाने से आंतरिक रूप से संग्रहीत बिजली को मैन्युअल रूप से डिस्चार्ज किया जा सकता है।

14.एम्पमीटर:कम वोल्टेज मापने की धारा का संकेत।

पैकिंग सूची
