उत्पाद का अवलोकन

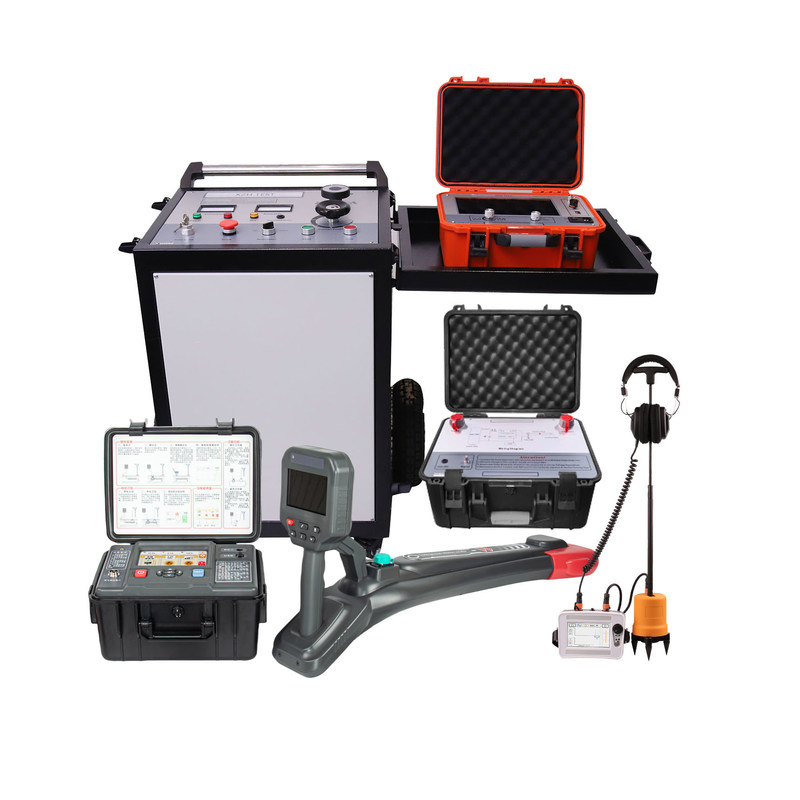

एक्सजेडएच टेस्ट पोर्टेबल केबल फॉल्ट टेस्टर सेट 35 केवी तक के भूमिगत बिजली केबल नेटवर्क के लिए एक पूरी तरह से एकीकृत, फील्ड-तैयार नैदानिक मंच है।यह पेशेवर-ग्रेड समाधान एक 400 MHz TDR पूर्व-स्थान (XHGG502A) को जोड़ती है, एक डिजिटल ध्वनिक-चुंबकीय पिनपॉइंटर (XHDD503C), एक उच्च वोल्टेज सर्ज जनरेटर (XHHV535-4TSS) 2048J डिस्चार्ज ऊर्जा प्रदान करता है,और एक बहु-आवृत्ति केबल पथ व्यापक परीक्षक एक समन्वित मंच में केबल दोष प्रबंधन के हर चरण को कवर करने के लिए, सटीक पोजिशनिंग, और मरम्मत के बाद डीसी सत्यापन का सामना करते हैं। उपयोगिता दल, बिजली ठेकेदारों और औद्योगिक रखरखाव टीमों के लिए डिज़ाइन किया गया,यह कठिन क्षेत्र स्थितियों में पेशेवर स्तर की सटीकता और विश्वसनीयता प्रदान करता है.
प्रणाली विन्यास
| उत्पाद का नाम |
मॉडल |
मुख्य क्षमता |
| उच्च वोल्टेज सर्ज जनरेटर |
XHHV535-4TS |
०३२ केवी, २०४८ जे डिस्चार्ज एनर्जी, डीसी/एकल/साइकिल आउटपुट, ६० एमए बर्न करंट |
| टीडीआर केबल दोष लोकेटर |
XHGG502A |
1 ¢ 400 मेगाहर्ट्ज का नमूनाकरण, ≥120 किमी की सीमा, एलवी पल्स + इम्पल्स + एआरसी मल्टीपल पल्स |
| केबल दोष पिनपॉइंटर |
XHDD503C |
डिजिटल ध्वनिक-चुंबकीय सिंक्रनाइज़ेशन, 0.1 मीटर सटीकता, IP65, TFT 5-इंच डिस्प्ले |
| केबल पथ व्यापक परीक्षक |
507C |
4 आवृत्ति ट्रांसमीटर (815 हर्ट्ज 83kHz), 10W, ≥10 मीटर का पता लगाने की गहराई |
सिस्टम घटक
1. XHHV535-4TS उच्च वोल्टेज सर्ज जनरेटर
2048J डिस्चार्ज ऊर्जा • तीन वोल्टेज रेंज • स्वचालित सुरक्षा सुरक्षा
दोष स्थान प्रणाली का कोर आवेग जनरेटर, नियंत्रित उच्च-वोल्टेज वृद्धि उत्पन्न करने के लिए डिज़ाइन किया गया है जो केबल दोष बिंदुओं पर फ्लैशओवर को प्रेरित करता है।इसमें तीन स्विच करने योग्य वोल्टेज रेंज (08 kV / 016 kV / 032 kV) हैं, जिनमें संबंधित अंतर्निहित कैपेसिटर (64 μF / 16 μF / 4 μF) हैं जो 2048J तक डिस्चार्ज ऊर्जा प्रदान करते हैं. आउटपुट मोड में डीसी, सिंगल पल्स, और लगभग 6 सेकंड की आवेग दर के साथ स्वचालित चक्र शामिल हैं। शून्य-स्टार्ट सुरक्षा, ओवर-वोल्टेज/ओवर-करंट/ओवरहीटिंग सुरक्षा प्रणालियों से लैस है,और स्टॉप राज्य में अद्वितीय स्वचालित आंतरिक संधारित्र निर्वहन. वास्तविक समय वोल्टेज और वर्तमान संकेत के साथ 35 kV तक वोल्टेज परीक्षण का सामना करने के लिए डीसी का समर्थन करता है।
- आउटपुट वोल्टेजः0°8 kV / 0°16 kV / 0°32 kV (स्विच करने योग्य)
- डिस्चार्ज ऊर्जा:2048J (64 μF / 16 μF / 4 μF)
- आउटपुट मोडःडीसी, सिंगल, साइकिल (ऑटो ~ 6s, मैनुअल कोई भी)
- प्रभाव शक्तिः2000 वीए
- बर्न करंटः60 mA @ 32 kV तक
- डीसी प्रतिरोध परीक्षणः035 kV, 020A संकेत
- सुरक्षाःओवर वोल्टेज, ओवर करंट, ओवर हीटिंग; ऑटो डिस्चार्ज
- सुरक्षा रेटिंगःIP54
- आयाम:534L × 444W × 805H मिमी
- वजनः≤ 120 किलोग्राम
2. XHGG502A TDR केबल दोष लोकेटर
400 मेगाहर्ट्ज सैंपलिंग • 120 किमी रेंज • मल्टी-पल्स एआरसी तकनीक
उन्नत समय क्षेत्र परावर्तक मीटर जो सभी प्रकार के केबल मुख्य इन्सुलेशन दोषों के त्वरित और सटीक पूर्व-स्थान के लिए यात्रा तरंग परावर्तक सिद्धांतों का उपयोग करता है।विशेषताएं 300V यूनिपोलर पल्स आउटपुट के साथ 1 ¢ 400 मेगाहर्ट्ज अनुकूलन नमूनाकरण दर, 120 किमी से अधिक के माप दायरे पर न्यूनतम 0.07 मीटर रिज़ॉल्यूशन प्राप्त करता है।व्यापक दोष कवर के लिए ARC और कई पल्स परीक्षण विधियाँस्वचालित प्रतिबाधा मिलान और निरंतर ट्रिगरिंग के साथ 100 मीटर से 100 किमी तक दस चयन योग्य माप सीमाएं प्रत्येक केबल प्रकार और लंबाई के लिए इष्टतम संकेत अधिग्रहण सुनिश्चित करती हैं।
- नमूनाकरण दर:1 ¢ 400 मेगाहर्ट्ज
- माप का दायराः≥ 120 किमी
- न्यूनतम संकल्पः0.07 मीटर
- माप त्रुटिः≤±(0.5% × L + 1 m)
- पल्स आयाम:300V (एक ध्रुवीय)
- पल्स चौड़ाईः0.15~10 μS (8 सेटिंग्स)
- परीक्षण पद्धति:एलवी पल्स, इम्पल्स करंट/वोल्टेज, एआरसी मल्टीपल पल्स
- सिग्नल लाभः0~100%, समायोज्य
- ट्रिगरःस्वचालित निरंतर
- ऑपरेटिंग टेम्पः-25°C से +65°C
3. XHDD503C केबल दोष पिनपॉइंटर
0.1 मीटर सटीकता • IP65 जलरोधक • बुद्धिमान ध्वनिक-चुंबकीय सिंक्रनाइज़ेशन
पेशेवर केबल दोष पोजिशनिंग उपकरण सटीक दोष बिंदु स्थान के लिए बुद्धिमान ध्वनिक-चुंबकीय समय अंतर विधि का उपयोग कर। चार ऑपरेटिंग मोड (मानक, उन्नत,शोर में कमी, कस्टम) पूरी तरह से डिजिटल धातु बुद्धिमान जांच और स्वचालित म्यूट कार्यक्षमता के साथ। 5 इंच टीएफटी अल्ट्रा-ब्राइट सच्चे रंग प्रदर्शन (800 × 480) सहज संचालन के लिए ग्राफिक भाषा का उपयोग करता है।120 डीबी लाभ के साथ (पूरी तरह से स्वचालित या मैनुअल), 100 से 1600 हर्ट्ज की आवृत्ति रेंज, और 600 ओएम सैन्य-ग्रेड शोर-रद्द करने वाले हेडफ़ोन, पिनपॉइंटर सबसे चुनौतीपूर्ण ध्वनिक वातावरण में भी आत्मविश्वास से गलती की पहचान प्रदान करता है।
- स्थिति की सटीकता:0.1 मीटर (स्थिर बिंदु और पथ)
- प्रदर्शनः5 इंच का टीएफटी, 800×480 सही रंग
- ऑपरेटिंग मोडःमानक, उन्नत, शोर में कमी, कस्टम
- लाभः120 डीबी, पूर्ण स्वचालित + मैनुअल
- आवृत्ति सीमाः1001600 हर्ट्ज
- गतिशील सीमाः0-112 डीबी (16 स्तर)
- विद्युत आपूर्ति:4×18650 लिथियम बैटरी, >8 घंटे
- जलरोधक ग्रेड:IP65
- वजनःमेजबान 0.6 किलो, सेंसर 1.4 किलो
4. XHGX507C केबल पथ व्यापक परीक्षक
4-आवृत्ति ट्रैकिंग • 10 मीटर गहराई का पता लगाना • चरण वोल्टेज और केबल आईडी
भूमिगत केबल मार्ग का पता लगाने, गहराई मापने और केबल पहचान के लिए बहु-आवृत्ति प्रेषक-रिसीवर प्रणाली। प्रेषक चार चयन योग्य आवृत्तियों (815 हर्ट्ज, 8 kHz,33 kHz, 83 kHz) को चार आउटपुट स्तरों में 10W की शक्ति के साथ 150 Vpp तक। प्रत्यक्ष कनेक्शन, युग्मन क्लैंप (Φ150 मिमी) और प्रेरण युग्मन विधियों का समर्थन करता है। रिसीवर ट्रैकिंग में काम करता है,पहचान, और चरण वोल्टेज मोड, गहराई, वर्तमान, और सिग्नल ताकत प्रदर्शित करने के लिए विश्वसनीय केबल मार्ग मानचित्रण के लिए।5 मिमी2 50 केवी डीसी नामित परिरक्षित एचवी आउटपुट केबल (10 मीटर) और 3 स्तंभ 16 मिमी2 ग्राउंड केबल सेट.
- आउटपुट आवृत्तियाँः815 हर्ट्ज, 8 kHz, 33 kHz, 83 kHz
- आउटपुट पावरः10W, 4 स्तर (कम/मध्यम/उच्च/पूर्ण)
- आउटपुट वोल्टेजः150 वीपीपी
- पता लगाने की गहराईः≥10 मीटर
- रिसीवर मोडःट्रैकिंग, पहचान, चरण वोल्टेज
- एचवी आउटपुट केबलः2.5 मिमी2, 50 केवी सी.सी. नामित, परिरक्षित, 10 मीटर
- ग्राउंड केबल:3 स्तंभ, 16 मिमी2 मुख्य, 10 मीटर स्पूल के साथ
क्षेत्र परीक्षण कार्यप्रवाह
- केबल इन्सुलेशन परीक्षण और दोष मूल्यांकनदोष की उपस्थिति की पुष्टि करने और दोष प्रकार (उच्च/कम प्रतिरोध, खुला/शॉर्ट सर्किट) की विशेषता के लिए प्रारंभिक इन्सुलेशन प्रतिरोध माप करें। XHHV535-4TS पर उपयुक्त वोल्टेज रेंज का चयन करें।
- दोष पूर्व स्थान (XHGG502A)400 मेगाहर्ट्ज टीडीआर लोकेटर कनेक्ट करें। कम प्रतिरोध दोषों के लिए एलवी पल्स विधि का उपयोग करें; उच्च प्रतिरोध/फ्लैशओवर दोषों के लिए आवेग धारा, आवेग वोल्टेज,या 120 किमी तक के अनुमानित दोष दूरी को मापने के लिए ARC कई बार धक्का.
- केबल मार्ग का पता लगाना (507C)बहु-आवृत्ति ट्रांसमीटर-रिसीवर प्रणाली का उपयोग करके केबल के सटीक पथ का पता लगाएं। दफन गहराई (10 मीटर तक) को मापें, लक्ष्य केबल की सकारात्मक पहचान करें, और जमीन की सतह पर मार्ग को चिह्नित करें।
- सर्ज इम्पल्स जनरेशन (XHHV535-4TS)दोषपूर्ण केबल पर स्वतः चक्र मोड (~ 6 सेकंड के अंतराल) में आवधिक उच्च वोल्टेज (अप करने के लिए 32 kV, 2048J) सर्ज लागू करें, दोष बिंदु पर पता लगाने योग्य ध्वनिक और विद्युत चुम्बकीय संकेतों का निर्माण।
- सटीक पोजिशनिंग (XHDD503C)ध्वनिक-चुंबकीय प्वाइंटर के साथ चिह्नित केबल मार्ग पर चलें।समय अंतर प्रदर्शन की निगरानी करें ∙ वह बिंदु जहां ध्वनिक-चुंबकीय समय देरी शून्य के करीब होती है, 0 के साथ गलती के ठीक ऊपर है.1 मीटर की सटीकता।
- केबल की मरम्मत और मरम्मत के पश्चात सत्यापनचिह्नित बिंदु पर सटीक रूप से खुदाई करें, केबल की मरम्मत करें, और बहाली को सत्यापित करने और परिचालन अखंडता की पुष्टि करने के लिए XHHV535-4TS डीसी प्रतिरोध परीक्षण कार्य (0 ₹ 35 kV) का उपयोग करें।
आवेदन
•शहरी वितरण नेटवर्क:शहर के वातावरण में 35 kV तक के मध्य और निम्न वोल्टेज वितरण केबलों पर दोष का स्थान ¥ 0.1 मीटर सटीकता सड़क खुदाई और यातायात में व्यवधान को कम करती है।
•औद्योगिक संयंत्र और वाणिज्यिक सुविधाएं:संयंत्रों के बिजली वितरण केबलों पर निदान जो कंक्रीट फर्श, असबाब वाले यार्डों और भवनों की नींव के नीचे चल रहे हैं जहां पहुंच सीमित है और सटीकता महत्वपूर्ण है।
•विद्युत उपयोगिता एवं सेवा ठेकेदार:सभी आकारों के भूमिगत केबल नेटवर्क के लिए नियमित निवारक रखरखाव, आपातकालीन गलती प्रतिक्रिया और स्थापना के बाद चालू परीक्षण।
•खनन एवं भारी उद्योग:खनन, तेल और गैस और भारी विनिर्माण स्थलों में विश्वसनीय केबल निदान के लिए कठोर वातावरण के लिए मजबूत, फील्ड-तैयार डिजाइन (IP54/IP65 रेटेड घटक) का सामना करता है।
अक्सर पूछे जाने वाले प्रश्न
Q1: इस पोर्टेबल केबल दोष परीक्षक सेट में क्या शामिल है?
पूर्ण सेट में चार मुख्य उपकरण शामिल हैंः XHHV535-4TS उच्च वोल्टेज सर्ज जनरेटर (0 ¢ 32 kV, 2048J), XHGG502A TDR केबल दोष लोकेटर (400 MHz, 120 किमी रेंज),XHDD503C केबल दोष पिनपॉइंटर (0.1 मीटर की सटीकता, IP65), और 507C केबल पथ व्यापक परीक्षक (4-आवृत्ति ट्रांसमीटर + रिसीवर) भी शामिल हैं एक 50 kV डीसी रेटेड परिरक्षित उच्च वोल्टेज आउटपुट केबल (10 मीटर),3-स्तंभ ग्राउंड केबल सेट (10 मीटर), युग्मन क्लैंप (Φ150 मिमी), और सभी आवश्यक सामानों को प्रबलित लकड़ी के मामलों में पैक किया जाता है।
प्रश्न 2: सर्ज जनरेटर पर 3-स्तरीय वोल्टेज स्विच कैसे काम करता है?
XHHV535-4TS में तीन मैन्युअल रूप से स्विच करने योग्य वोल्टेज रेंज हैं, प्रत्येक विभिन्न केबल लंबाई और दोष प्रकारों के लिए अनुकूलित।कम वोल्टेज/उच्च क्षमता संयोजन लंबे केबल रन के लिए अधिक ऊर्जा प्रदान करते हैं; उच्च वोल्टेज/कम क्षमता सेटिंग्स कठिन उच्च प्रतिरोध दोषों के लिए तेजी से वृद्धि समय प्रदान करते हैं।बर्न फंक्शन परीक्षण से पहले उच्च प्रतिरोध दोषों को कंडीशनिंग करने के लिए 32 kV पर 60 mA तक प्रदान करता है.
Q3: XHGG502A TDR लोकेटर को बुनियादी दोष लोकेटर से अलग क्या बनाता है?
XHGG502A अनुकूलन दर चयन के साथ 400 मेगाहर्ट्ज तक नमूनाकरण पर काम करता है और चार अलग परीक्षण विधियों का समर्थन करता हैः कम वोल्टेज पल्स (TDR), आवेग धारा, आवेग वोल्टेज,और एआरसी मल्टीपल पल्सएआरसी मल्टीपल पल्स मोड एक ही एचवी आवेग पर कई तरंगरूप सेट कैप्चर करता है, देरी-समय समायोजन को समाप्त करता है और उच्च प्रतिरोध और पानी के प्रवेश के दोष विश्लेषण को नाटकीय रूप से सरल बनाता है।300V पल्स आयाम और 0 के साथयह 120 किमी के दायरे में 0.07 मीटर का न्यूनतम रिज़ॉल्यूशन प्रदान करता है, यह एक फील्ड-तैयार उपकरण में प्रयोगशाला-ग्रेड सटीकता प्रदान करता है।
प्रश्न 4: क्या यह प्रणाली गीले या धूल भरे क्षेत्र में काम कर सकती है?
हाँ. XHDD503C पिनपॉइंटर एक पूरी तरह से डिजिटल धातु बुद्धिमान जांच और स्वचालित मूक कार्यक्षमता के साथ IP65 जलरोधक रेटेड है.XHHV535-4TS अधिभार जनरेटर शून्य-स्टार्ट सुरक्षा सहित व्यापक सुरक्षा इंटरलॉक के साथ IP54 सुरक्षा ले जाता है, ओवर वोल्टेज/ओवर करंट/ओवर हीटिंग कटऑफ, और बंद होने पर स्वचालित आंतरिक कैपेसिटर डिस्चार्ज। सभी घटक -25 डिग्री सेल्सियस से +65 डिग्री सेल्सियस तक 90% तक सापेक्ष आर्द्रता के साथ विश्वसनीय रूप से काम करते हैं।पिनपॉइंटर के सैन्य-ग्रेड 600 Ω शोर-रद्द करने वाले हेडफ़ोन उच्च शोर वाले वातावरण में भी ऑपरेटर फोकस बनाए रखते हैं.
Q5: खरीद की शर्तें, वितरण और समर्थन क्या हैं?
मानक वितरण समय आदेश की पुष्टि के बाद 8-10 कार्यदिवस है।प्रत्येक घटक को क्षति मुक्त अंतरराष्ट्रीय शिपिंग के लिए आंतरिक फोम गद्दे के साथ प्रबलित निर्यात-ग्रेड लकड़ी के मामलों में व्यक्तिगत रूप से पैक किया जाता हैएक्सजेडएच टेस्ट वैकल्पिक विस्तारित कवरेज के साथ मानक निर्माता वारंटी प्रदान करता है। न्यूनतम आदेश मात्रा टी / टी भुगतान शर्तों के साथ 1 इकाई है। वार्षिक आपूर्ति क्षमता 1,000 सेट है,व्यक्तिगत मूल्यांकन खरीद और बड़े पैमाने पर उपयोगिता तैनाती कार्यक्रमों दोनों के लिए उपलब्धता सुनिश्चित करना.
