| Place of Origin: | Xi'an city,Shaanxi,China |
| ब्रांड नाम: | XZH TEST |
| प्रमाणन: | CE ISO |
| Model Number: | XHBB128B |

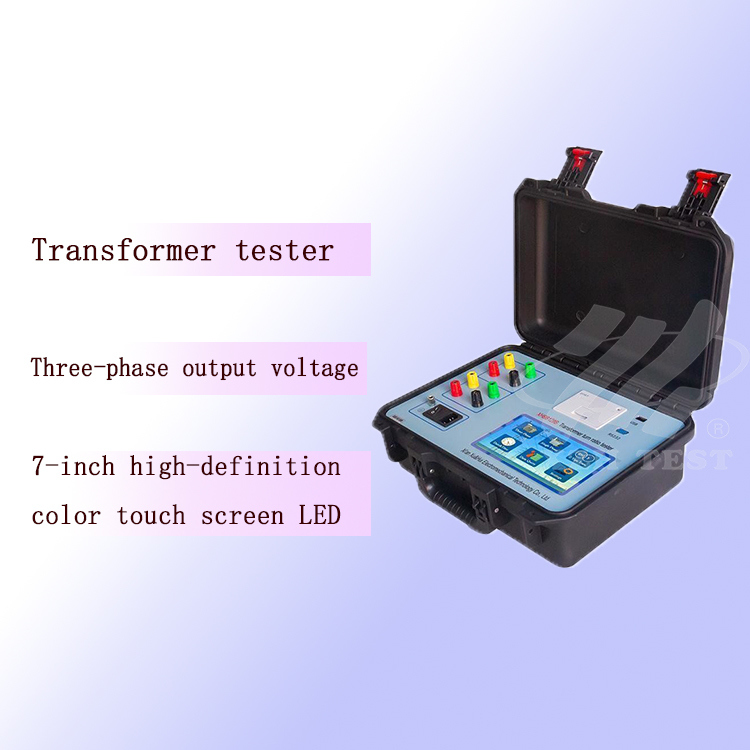

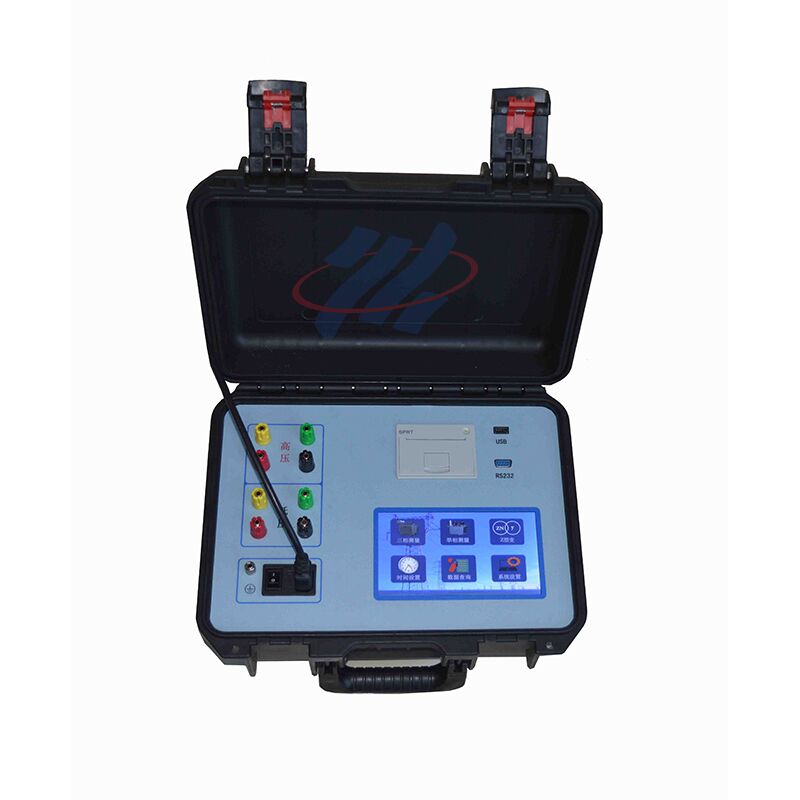

XHBB128बीट्रांसफार्मर घुमाव अनुपात परीक्षक
विवरण
अर्ध तैयार और तैयार पावर ट्रांसफार्मर की उत्पादन प्रक्रिया में,नव स्थापित ट्रांसफार्मर को चालू करने से पहले और विद्युत ऊर्जा मंत्रालय के निवारक परीक्षण नियमों के अनुसार, यह आवश्यक है कि ऑपरेटिंग ट्रांसफार्मर के मोड़ अनुपात या वोल्टेज अनुपात का परीक्षण किया जाए, और ट्रांसफार्मर मोड़ अनुपात की जांच की जा सकती है।क्या ट्रांसफार्मर में घुमावों के बीच शॉर्ट-सर्किट हैपरंपरागत अनुपात पुल की रीडिंग सहज नहीं है और रूपांतरण केवल चरण दर चरण किया जा सकता है।यह परिवर्तन अनुपात परीक्षक पारंपरिक परिवर्तन अनुपात पुल परीक्षण की कमियों को दूर करता है. यह संचालित करने के लिए आसान और सहज है। यह तीन चरण सटीक इन्वर्टर बिजली की आपूर्ति को अपनाता है, जिसमें तेजी से परीक्षण और उच्च सटीकता है।
तकनीकी पैरामीटर
| पद | पैरामीटर |
| परीक्षण सीमा | 0.9 ¥10000 |
| माप की सटीकता |
±0.1%+2 शब्द (0.9-500) ±0.2%+2 शब्द (501-2000) ±0.5%+2 शब्द (2001-10000) |
| संकल्प | 0.0001 न्यूनतम |
| आउटपुट वोल्टेज | लोड के अनुसार स्वचालित रूप से समायोजित |
| विद्युत आपूर्ति |
AC220V±10% 50±1Hz |
| परिवेश का तापमान | -10°C ∼40°C |
| सापेक्ष आर्द्रता | ≤85%, कोई संघनक नहीं |
| आयाम | 360*290*170 ((मिमी) तार बॉक्सः 360*290*170 ((मिमी) |
| वजन | मेजबान 5.9KG तार बॉक्सः 5.65KG |
विशेषताएं
1उपकरण माप वोल्टेज के रूप में एक एकल-चरण बिजली की आपूर्ति के बजाय एक तीन-चरण सटीक इन्वर्टर बिजली की आपूर्ति का उपयोग करता है,जो माप के दौरान नेटवर्क वोल्टेज के हार्मोनिक प्रभाव को समाप्त करता है और माप को अधिक सटीक बनाता हैजब कार्यरत बिजली स्रोत जनरेटर होता है, तो कोई प्रभाव नहीं पड़ता।
2तीन-चरण आउटपुट वोल्टेज का प्रयोग परीक्षण गति में सुधार करता है, चरणों के बीच कोण को माप सकता है और स्वचालित रूप से ट्रांसफार्मर वायरिंग समूह 0-11 की पहचान कर सकता है।
3यह विभिन्न प्रकार के ट्रांसफार्मर के लिए उपयुक्त है, विशेष रूप से Z प्रकार के ट्रांसफार्मर, रेक्टिफायर ट्रांसफार्मर, ग्राउंडिंग ट्रांसफार्मर, इलेक्ट्रिक फर्नेस ट्रांसफार्मर,चरण-परिवर्तन ट्रांसफार्मर, संतुलन ट्रांसफार्मर और अन्य ट्रांसफार्मर, सबसे व्यापक माप मापदंडों के साथ।
4. उच्च और निम्न वोल्टेज रिवर्स कनेक्शन सुरक्षा, ट्रांसफार्मर बारी शॉर्ट सर्किट सुरक्षा, टैप स्विच विफलता सुरक्षा के साथ स्वयं निर्मित सटीक तीन चरण इन्वर्टर बिजली की आपूर्ति का उपयोग,आउटपुट पूर्ण शॉर्ट सर्किट सुरक्षा, और उपकरण की स्थिरता को बढ़ाता है।
5. रेटेड मापदंडों को इनपुट करने के बाद यह स्वचालित रूप से ट्रांसफार्मर अनुपात, त्रुटि मूल्य और नल परिवर्तक की नल स्थिति को माप सकता है। विशेष रूप से असममित नल परिवर्तक के लिए,ट्रांसफार्मर के नल परिवर्तक की सटीक स्थिति भी सटीक मापा जा सकता हैएक टैप स्विच 99 टैप स्थितियों को मापने में सक्षम है।
67-इंच के उच्च परिभाषा रंग टच स्क्रीन एलसीडी का उपयोग, मॉड्यूलर डिस्प्ले, प्रत्येक ऑपरेशन चरण में चीनी संकेत हैं, कोई मैनुअल की आवश्यकता नहीं है,और उपकरण का संचालन केवल एलसीडी संकेतों को देखकर पूरा किया जा सकता है.
7इस उपकरण में न केवल प्रिंट आउटपुट, यू डिस्क इंटरफेस है, बल्कि आरएस232 इंटरफेस भी है, जो पेपरलेस ऑफिस के लिए सुविधाजनक है।
8यह बहुआयामी इंजीनियरिंग प्लास्टिक बॉक्स को अपनाता है जो ठंड और तापमान के प्रतिरोधी, सील और जलरोधी है, और गिरने और कंपन विरोधी है, जो फील्ड परीक्षण के लिए सुविधाजनक है।
साइट पर परीक्षण
