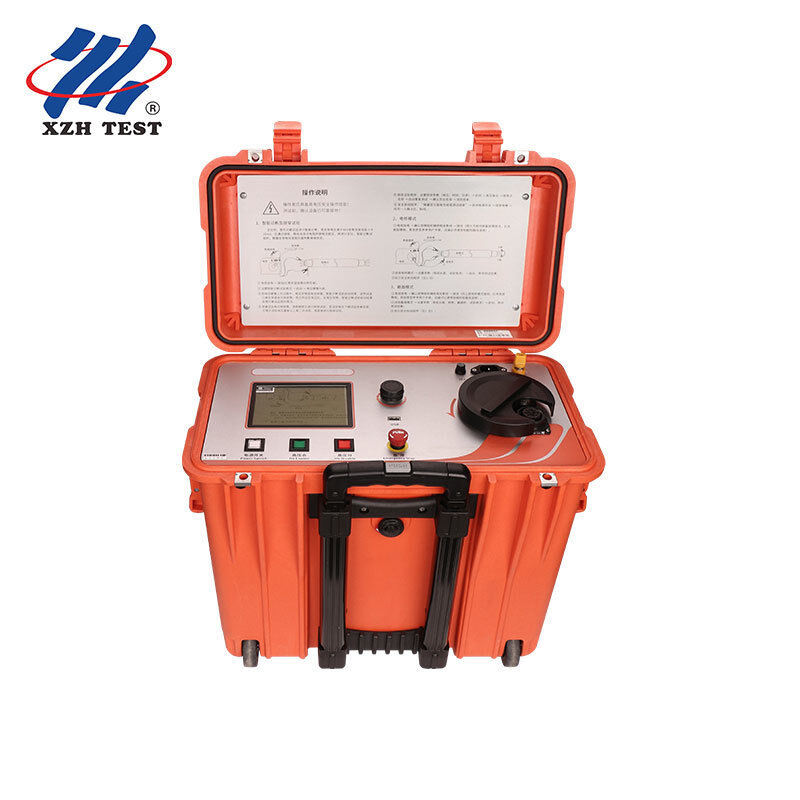

उच्च वोल्टेज बड़े खंड केबलों में केबल दोष स्थान के लिए डिजिटल जलने के माध्यम से पुल XHSC-60Q

XHSC-60Q डिजिटल बर्न थ्रू ब्रिज एक उच्च प्रदर्शन केबल दोष पूर्व-स्थान उपकरण है जिसे 60kV और उच्च वोल्टेज बिजली केबलों के नीचे इंजीनियर किया गया है। विशेष रूप से के लिए डिज़ाइन किया गया हैनवीकरणीय ऊर्जा संयंत्र, महत्वपूर्ण बुनियादी ढांचा और औद्योगिक विद्युत वितरण नेटवर्क, यह उच्च प्रतिरोध दोषों को कम प्रतिरोध वाले, पता लगाने योग्य दोषों में परिवर्तित करने के लिए 600mA तक नियंत्रित बर्न-थ्रू करंट वितरित करता है, जो बड़े अनुभाग पर तेजी से और सटीक दोष पूर्व-स्थान की अनुमति देता है,लंबी दूरी के भूमिगत केबल.

सामान्य उपयोगिता अनुप्रयोगों को लक्षित करने वाले पारंपरिक बर्न-थ्रू पुलों के विपरीत, XHSC-60Q को बड़े पैमाने पर सौर फार्मों, पवन ऊर्जा संग्रह प्रणाली,डाटा सेंटर के पावर फ़ीड, और भारी औद्योगिक केबल नेटवर्क ️ जहां केबल के क्रॉस-सेक्शन अक्सर 400 मिमी 2 से अधिक होते हैं और दोष प्रतिरोध दसियों किलो-ओहम्स तक पहुंच सकता है।

• उच्च वर्तमान आउटपुटः600mA अधिकतम बर्न-थ्रू करंट, प्रभावी रूप से उच्च प्रतिरोध दोषों (दसियों kΩ तक) को बड़े सेक्शन केबलों पर निम्न प्रतिरोध स्थितियों में परिवर्तित करता है।
• व्यापक वोल्टेज रेंजः060kV निरंतर समायोज्य आउटपुट, मध्यम और उच्च वोल्टेज केबल दोष निदान आवश्यकताओं के पूरे स्पेक्ट्रम को कवर करता है।
• बुद्धिमान डिजिटल नियंत्रण:माइक्रोप्रोसेसर आधारित विनियमन वास्तविक समय में वोल्टेज/वर्तमान निगरानी और ऑपरेटर सुरक्षा के लिए स्वचालित सुरक्षा इंटरलॉक के साथ।
• कॉम्पैक्ट पोर्टेबल डिजाइनःलगभग 25 किलोग्राम वजन, आयाम 30 सेमी × 46 सेमी × 50 सेमी, आसानी से साइट पर तैनाती के लिए फील्ड सर्विस वाहनों में ले जाया जा सकता है।
• जनरेटर संगत:मानक 2kW+ पोर्टेबल जनरेटर द्वारा संचालित, ग्रिड एक्सेस के बिना दूरस्थ नवीकरणीय ऊर्जा स्थलों में संचालन को सक्षम बनाता है।
• सीई प्रमाणितःपेशेवर विद्युत परीक्षण उपकरण के लिए यूरोपीय सुरक्षा और ईएमसी मानकों को पूरा करता है।

• सौर पीवी फार्म:इनवर्टर स्टेशनों को सबस्टेशनों से जोड़ने वाले 35kV के कलेक्टर केबलों पर दोष का स्थान।
• पवन ऊर्जा संयंत्र:भूमि और अपतटीय पवन प्रतिष्ठानों में मध्यम वोल्टेज इंटर-एरे और निर्यात केबलों पर निदान।
• डाटा सेंटर:अपर्याप्त आपूर्ति मार्गों पर अनियोजित डाउनटाइम को रोकने के लिए महत्वपूर्ण पावर एंट्री केबल अखंडता परीक्षण।
• औद्योगिक पार्क और खनन:भारी औद्योगिक और निष्कर्षण वातावरण में बड़े अनुभाग में दफन केबल दोष स्थान।
• उपयोगिता सबस्टेशन:10kV35kV वितरण फीडर केबलों पर उच्च प्रतिरोध दोषों का पूर्व-स्थान।

एक्सएचएससी-60क्यू बर्न-थ्रू सिद्धांत पर काम करता हैः एक नियंत्रित उच्च वोल्टेज डीसी आउटपुट दोषपूर्ण केबल पर लागू किया जाता है, धीरे-धीरे दोष बिंदु को गर्म और कार्बोनाइज़ करता है।इस प्रक्रिया से दोष प्रतिरोध को संभावित रूप से सैकड़ों किलो-ओहम्स से कुछ ओम या उससे कम तक कम कर दिया जाता है. एक बार गलती कम प्रतिरोध की स्थिति में परिवर्तित कर दिया है, standard TDR (Time Domain Reflectometry) or impulse current methods can be used to precisely measure the distance to the fault — dramatically improving pre-location accuracy and reducing excavation time.
