लो-वोल्टेज पावर केबल फॉल्ट रेंजिंग, पाथ ट्रेसिंग और हाई-प्रिसिजन पिनपॉइंटिंग के लिए एकीकृत पोर्टेबल सिस्टम

लो-वोल्टेज पावर केबल फॉल्ट रेंजिंग, पाथ ट्रेसिंग और हाई-प्रिसिजन पिनपॉइंटिंग के लिए एकीकृत पोर्टेबल सिस्टम

उत्पाद का विवरण:

Place of Origin:	Shaanxi
ब्रांड नाम:	XZH TEST
प्रमाणन:	CE/ISO
Model Number:	XHHV535-4Z+XHGG501B+XHDD503C

विस्तृत जानकारी

Place of Origin:

Shaanxi

ब्रांड नाम:

XZH TEST

प्रमाणन:

CE/ISO

Model Number:

XHHV535-4Z+XHGG501B+XHDD503C

प्रमुखता देना:

High Light

प्रमुखता देना:

भूमिगत केबल दोष लोकेटर प्रणाली

सटीक भूमिगत केबल दोष लोकेटर प्रणाली

Trading Information

Minimum Order Quantity:

1unit

मूल्य:

Price Negotiable

Packaging Details:

wooden packaging

प्रसव के समय:

5 से 8 कार्यदिवस

Payment Terms:

T/T

Supply Ability:

500 units per month

उत्पाद का वर्णन

सिस्टम घटक

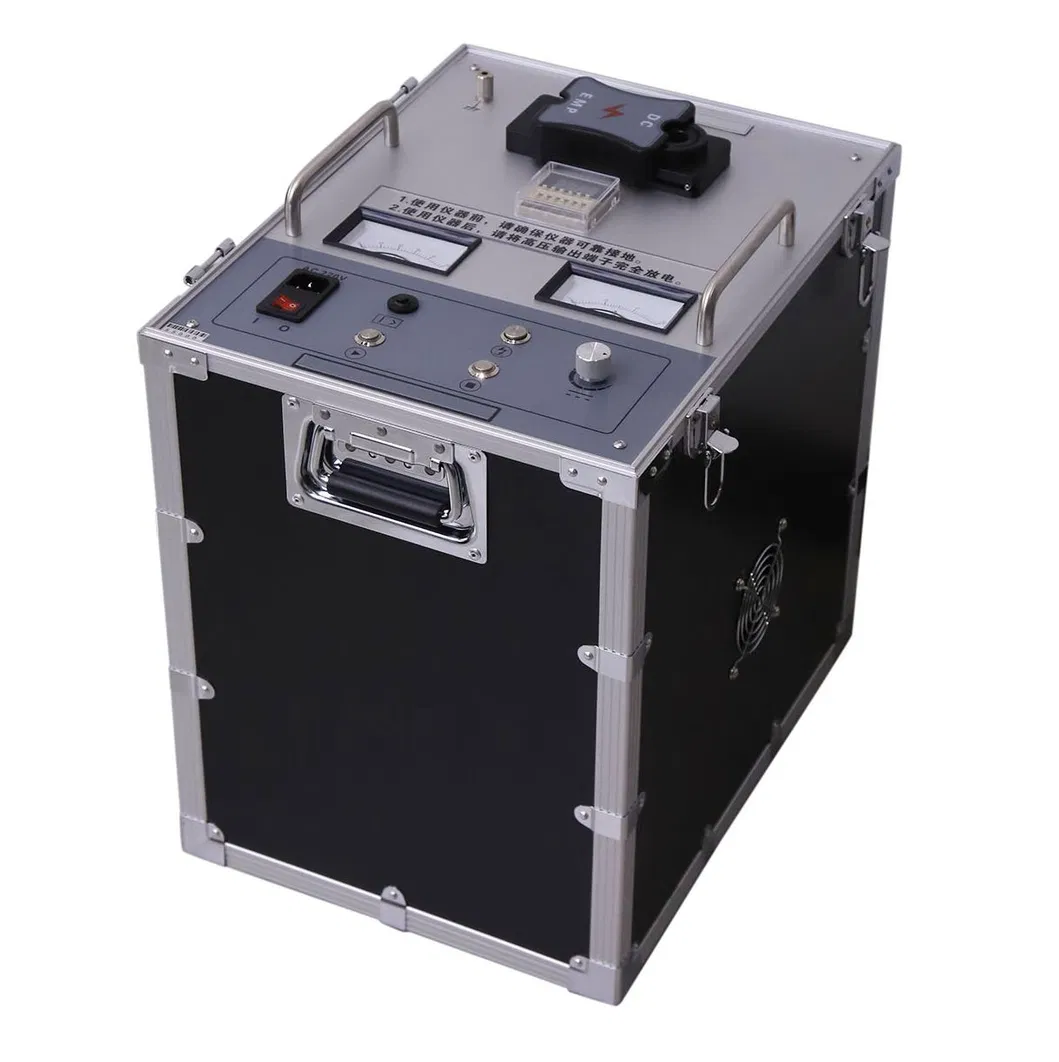

1. XHHV535-4Z — 2048J हाई वोल्टेज सर्ज जनरेटर

इंपल्स एनर्जी सोर्स

सिस्टम का पावरहाउस। सटीक ऊर्जा नियंत्रण के लिए मल्टी-लेवल सेलेक्टर के साथ 32kV पर 2048 जूल तक की सर्ज ऊर्जा प्रदान करता है। कम और मध्यम वोल्टेज केबल पर आर्क रिफ्लेक्शन फॉल्ट प्री-लोकेशन और ध्वनिक-चुंबकीय पिनपॉइंटिंग के लिए आवश्यक उच्च-ऊर्जा इंपल्स प्रदान करता है। एकीकृत ऑपरेटर सुरक्षा इंटरलॉक सुरक्षित फील्ड ऑपरेशन सुनिश्चित करते हैं।

सर्ज ऊर्जा: 2,048 जूल (अधिकतम)
आउटपुट वोल्टेज: मल्टी-लेवल सर्ज सेलेक्टर के साथ 32 kV तक
सुरक्षा: एकीकृत ऑपरेटर सुरक्षा आश्वासन प्रणाली

2. XHGG501B — डिजिटल TDR केबल फॉल्ट प्री-लोकेटर

प्रेसिजन रेंजिंग

प्रारंभिक फॉल्ट दूरी माप के लिए उच्च-रिज़ॉल्यूशन टाइम डोमेन रिफ्लेक्टोमीटर (TDR)। लो-वोल्टेज पल्स, हाई-वोल्टेज पल्स और आर्क रिफ्लेक्शन मोड सहित कई परीक्षण विधियों का समर्थन करता है। ओपन सर्किट, शॉर्ट सर्किट और उच्च-प्रतिरोध फॉल्ट के तेजी से, सटीक प्री-लोकेशन के लिए बड़े कलर एलसीडी डिस्प्ले और स्वचालित वेवफॉर्म विश्लेषण से लैस।

परीक्षण विधियाँ: एलवी पल्स, एचवी पल्स, आर्क रिफ्लेक्शन
डिस्प्ले: वेवफॉर्म स्टोरेज के साथ बड़ा कलर एलसीडी
कार्य: स्वचालित वेवफॉर्म तुलना और फॉल्ट रेंजिंग

3. XHDD503C — ध्वनिक-चुंबकीय हाई-प्रेसिजन पिनपॉइंटर

सटीक फॉल्ट लोकेशन

सेंटीमीटर-स्तर की सटीकता के साथ फॉल्ट पोजीशन को पिनपॉइंट करने के लिए उच्च-संवेदनशीलता ध्वनिक-चुंबकीय सिंक्रोनस रिसीवर। फॉल्ट पॉइंट पर सर्ज इंपल्स द्वारा उत्पन्न ध्वनिक कंपन और विद्युत चुम्बकीय संकेतों का पता लगाता है, जो शोर वाले शहरी वातावरण में भी आत्मविश्वास से फॉल्ट लोकेशन के लिए सिंक्रनाइज़्ड डुअल-चैनल डिस्प्ले प्रदान करता है। हैंड्स-फ्री ऑपरेशन के लिए हेडफोन आउटपुट के साथ हल्का हैंडहेल्ड रिसीवर।

डिटेक्शन विधि: डुअल-चैनल ध्वनिक-चुंबकीय सिंक्रोनस
आउटपुट: हेडफोन के माध्यम से विज़ुअल मीटर + ऑडियो
सटीकता: सेंटीमीटर-स्तर फॉल्ट पिनपॉइंटिंग

पूर्ण सिस्टम विनिर्देश

पैरामीटर	विनिर्देश
मॉडल	XHHV535-4Z + XHGG501B + XHDD503C
सर्ज ऊर्जा	2,048 जूल (अधिकतम)
सर्ज वोल्टेज	32 kV तक (मल्टी-लेवल चयन योग्य)
प्री-लोकेशन विधियाँ	एलवी पल्स, एचवी पल्स, आर्क रिफ्लेक्शन
पिनपॉइंटिंग विधि	ध्वनिक-चुंबकीय सिंक्रोनस डुअल-चैनल
पिनपॉइंटिंग सटीकता	सेंटीमीटर-स्तर
लक्ष्य केबल रेंज	लो वोल्टेज और मीडियम वोल्टेज पावर केबल
ब्रांड	XZH TEST
उत्पत्ति	शांक्सी, चीन
प्रमाणन	सीई

पूर्ण फॉल्ट लोकेशन वर्कफ़्लो

केबल इंसुलेशन टेस्टफॉल्ट की उपस्थिति की पुष्टि करने और फॉल्ट के प्रकार (उच्च/कम प्रतिरोध) को चिह्नित करने के लिए प्रारंभिक इंसुलेशन प्रतिरोध माप करें।
फॉल्ट प्री-लोकेशन (XHGG501B)एलवी पल्स, एचवी पल्स, या आर्क रिफ्लेक्शन विधियों का उपयोग करके फॉल्ट की अनुमानित दूरी को मापने के लिए TDR प्री-लोकेटर कनेक्ट करें।
रूट ट्रेसिंगसटीक स्थानीयकरण के लिए तैयार करने के लिए सटीक केबल पथ का पता लगाएं और जमीन की सतह पर मार्ग को चिह्नित करें।
सर्ज इंपल्स जनरेशन (XHHV535-4Z)फॉल्ट पॉइंट पर पता लगाने योग्य ध्वनिक और विद्युत चुम्बकीय संकेत बनाने के लिए दोषपूर्ण केबल पर उच्च-ऊर्जा सर्ज लागू करें।
सटीक पिनपॉइंटिंग (XHDD503C)सेंटीमीटर के भीतर सटीक फॉल्ट लोकेशन की पहचान करने के लिए पिनपॉइंटर के साथ केबल रूट पर चलें — खुदाई क्षेत्र को कम करें।
केबल मरम्मत और सत्यापनचिह्नित बिंदु पर सटीक रूप से खुदाई करें, केबल की मरम्मत करें, और अंतिम इंसुलेशन परीक्षण के साथ बहाली को सत्यापित करें।

अनुप्रयोग

शहरी वितरण नेटवर्क: शहर के वातावरण में दबी हुई कम-वोल्टेज और मध्यम-वोल्टेज वितरण केबल पर फॉल्ट लोकेशन — जहां सटीक पिनपॉइंटिंग सड़क की खुदाई और यातायात व्यवधान को कम करती है।
औद्योगिक सुविधाएं: प्लांट पावर वितरण केबल पर निदान, जिसमें कंक्रीट के फर्श, पक्की यार्ड और भवन की नींव के नीचे चलने वाले केबल शामिल हैं।
वाणिज्यिक और आवासीय परिसर: अपार्टमेंट ब्लॉक, शॉपिंग सेंटर और ऑफिस पार्क में भूमिगत केबल फॉल्ट का पता लगाना जहां पहुंच सीमित है।

पैकेजिंग और डिलीवरी

आइटम	विवरण
पैकेजिंग	आंतरिक फोम कुशनिंग के साथ प्रबलित लकड़ी का केस
शिपिंग समय	5 – 8 कार्य दिवस
आपूर्ति क्षमता	500 यूनिट प्रति माह
भुगतान की शर्तें	टी/टी
