| Place of Origin: | Shaanxi |
| ब्रांड नाम: | XZH TEST |
| प्रमाणन: | ISO、CE |
| Model Number: | XHGX507C |
परियोजना अनुपालन और जोखिम न्यूनीकरण के लिए विश्वसनीय भूमिगत उपयोगिता सत्यापन की आवश्यकता वाले पूर्व-निर्माण सर्वेक्षण टीमों के लिए विशेष रूप से निर्मित।
उत्पाद का वर्णन:

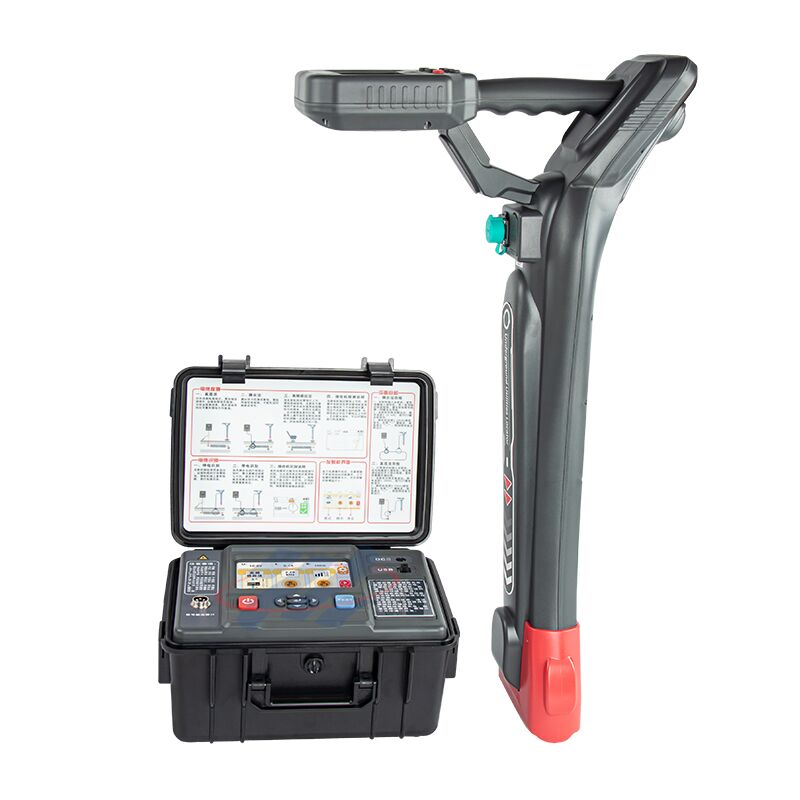

बुद्धिमान केबलपाइपलाइनडिटेक्टर,पाइपलाइन परीक्षक या पथ परीक्षक के रूप में भी जाना जाता है, एक मजबूत व्यापक प्रदर्शन के साथ पथ का पता लगाने वाला उपकरण है। इसमें कई कार्य हैं जैसे
पाइपलाइन पथ का पता लगाना, केबल की पहचान, दोष का पता लगाना, आदि। उपकरण में एक ट्रांसमीटर, एक ट्रांसमिटर करंट क्लैंप होता है,रिसीवर,एक रिसीविंग फ्लेक्सिबल करंट क्लैंप, एक कनेक्टिंग टेस्ट लाइन और एक ए-फ्रेम (ऐच्छिक).
दबुद्धिमान केबल पाइपलाइन डिटेक्टरपथ का पता लगाने, पाइपलाइन जनगणना और धातु पाइपलाइनों और भूमिगत केबलों की गहराई मापने के लिए उपयोग किया जा सकता है।हस्तक्षेप विरोधी क्षमताओं है, सटीक रूप से गहराई का पता लगा सकता है और माप सकता है, और विभिन्न भूमिगत धातु पाइपलाइनों, पाइपलाइन प्रबंधन और रखरखाव के पता लगाने और गश्त के लिए उपयुक्त है,नगरपालिका नियोजन और निर्माणयह पाइपलाइन रखरखाव इकाइयों के लिए आवश्यक उपकरणों में से एक है। यह कार्य एक सिग्नल ट्रांसमीटर, एक रिसीवर,एक सिग्नल ट्रांसमिशन क्लैंप और एक कनेक्टिंग परीक्षण लाइन.
तकनीकी डेटाः
ट्रांसमीटर:
| कार्य | बहु आवृत्ति संकेत प्रसारण मोड |
| विद्युत आपूर्ति | 10.8Vबड़ी क्षमता वाली रिचार्जेबल लिथियम बैटरी |
| आउटपुट विधि | प्रत्यक्ष कनेक्शन विधि, युग्मन विधि, प्रेरण विधि |
आउटपुट आवृत्ति |
640Hz, 1.28kHz, 2.56kHz, 3.20kHz, 4.09kHz, 8.19kHz, 10.2kHz, 32.7kHz, 65.6kHz, 81.9kHz, 197kHz |
| आउटपुट मोड | स्वचालित पहचान, विभिन्न सामानों के अनुसार स्वचालित पहचान |
| आउटपुट शक्ति | अधिकतम 15W, 9स्तर समायोज्य |
| प्रतिबाधा | पूर्ण स्वचालित वास्तविक समय प्रतिबाधा मिलान और सुरक्षा समारोह |
| प्रत्यक्ष आउटपुट वोल्टेज | 150Vppअधिकतम |
| सर्किट सुरक्षा | अतिभार और शॉर्ट सर्किट सुरक्षा के साथ |
| तरल क्रिस्टल | 5-इंचएलसीडीरंगीन स्क्रीन |
| स्पर्श करना | हाँ, संक्षारक स्पर्श |
| उपकरण का आकार | के बारे में320mm (लंबाई) × 275mm (चौड़ाई) × 145mm (ऊँचाई) |
रिसीवरः
कार्य |
पाइपलाइन का पता लगाना (केबल की स्थिति का पता लगाना, दिशा प्रदर्शन, गहराई माप, वर्तमान माप), केबल की पहचान, ए-फ्रेम दोष का पता लगाना (वैकल्पिक कार्य) |
| विद्युत आपूर्ति | 8.4Vबड़ी क्षमता वाली रिचार्जेबल लिथियम बैटरी |
| इनपुट विधि | अंतर्निहित रिसीविंग कॉइल, लचीला कैलिपर, ए-फ्रेम(वैकल्पिक कार्य) |
प्राप्त करने की आवृत्ति |
सक्रिय पता लगाने की आवृत्तिः 640 हर्ट्ज,1.28kHz,2.56kHz,3.20kHz,4.09kHz,8.19kHz,10.2kHz, 32.7kHz, 65.6kHz, 81.9kHz, 197kHz बिजली आवृत्ति निष्क्रिय पता लगाने की आवृत्तिः 50Hz, 60Hz,250 हर्ट्ज आरएफ निष्क्रिय पता लगाने के आवृत्ति बैंडः केंद्र आवृत्तियों कर रहे हैं32.7kHz, 65.6kHz, 81.9kHz,197kHz |
| पाइपलाइन का पता लगाने का मोड | चौड़ी चोटी विधि, संकीर्ण चोटी विधि, घाटी विधि |
| पाइपलाइन का पता लगाने वाला डिस्प्ले | क्लासिक पोजिशनिंग मोड, वायर क्रूज मोड, सिग्नल विकृति माप मोड |
पाइपलाइन का पता लगाने की सीमा |
प्रत्यक्ष कनेक्शन विधिः आम तौर पर केबल की लंबाई तक पहुंच सकती है0~20किलोमीटर, जो मुख्य रूप से जमीन प्रतिरोध, केबल प्रतिरोध और केबल से निर्धारित किया जाता हैदफन की गहराई। युग्मन विधिः आम तौर पर केबल की लंबाई तक पहुंच सकती है0~10किलोमीटर, जो मुख्य रूप से जमीन प्रतिरोध, केबल प्रतिरोध और केबल से निर्धारित किया जाता हैदफन की गहराई। केबल दफनाया गया2 मीटर गहराई |
| गहराई और धारा | केबल गहराई और वर्तमान मूल्य का वास्तविक समय प्रदर्शन |
| पाइपलाइन की माप गहराई | 0-20 मीटर |
गहराई सटीकता |
प्लेन पोजीशन प्रेसिजन पोजीशनिंग प्रेसिजनः लक्ष्य केबल या पाइपलाइन की केंद्र अक्ष स्थितिः± 5% (दफन की गहराई 0-3m) -10% (दफन की गहराई3 मीटर-20 मीटर) |
सही या गलत सलाह |
आसन्न केबलों से हस्तक्षेप को समाप्त करें।अलग-अलग सिग्नल ताकत और मापी गई धारा के चरणों के आधार पर अलग किया जा सकता है जो आसन्न केबलों द्वारा वापस खिलाए जाते हैं। केबल ट्रैकिंग प्रक्रिया के दौरान, चरण तालिका का निरीक्षण करें। परीक्षण केबल को आसन्न केबलों से अलग करने के लिए डिस्क और पॉइंटर बिंदु |
| सही निर्देश | एफएम स्वर जो संकेत की ताकत के अनुसार भिन्न होता है |
| हस्तक्षेप विरोधी डिस्प्ले | हराः कोई हस्तक्षेप नहीं हराः अच्छा (परिणाम विश्वसनीय हैं)) लालः गंभीर हस्तक्षेप (परिणाम अविश्वसनीय हैं)) |
हस्तक्षेप विरोधी क्षमता |
अति संकीर्ण रिसीविंग फ्रीक्वेंसी बैंड और अनूठी डिजिटल प्रोसेसिंग विधि पास में चल रहे केबलों और पाइपलाइनों के पावर फ्रीक्वेंसी और हार्मोनिक हस्तक्षेप को पूरी तरह से दबा सकती है। |
हस्तक्षेप दूरी |
जब युग्मन विधि और प्रेरण विधि का प्रयोग किया जाता है, तो ट्रांसमीटर छोटी दूरी पर हस्तक्षेप उत्पन्न करेगा।हस्तक्षेप दूरी संचरण शक्ति और आवृत्ति से संबंधित हैशक्ति और आवृत्ति जितनी अधिक होगी, हस्तक्षेप उतना ही अधिक होगा। न्यूनतम दूरी जिस पर एक रिसीवर को ट्रांसमीटर द्वारा परेशान नहीं किया जाता है, अक्सर प्रयोगात्मक निर्धारण की आवश्यकता होती हैः पाइपलाइन का पता लगानाः युग्मन विधिकोई हस्तक्षेप की पुष्टि कर सकते हैंपरे5 मीटर, प्रेरण विधि 20 मीटर से अधिक कोई हस्तक्षेप पुष्टि कर सकते हैंकेबल की पहचानः युग्मन विधिसे परे कोई हस्तक्षेप की पुष्टि कर सकते हैं2 से 5 मीटर |
केबल की पहचान |
पहचानmतरीकाः लचीला क्लिपर बुद्धिमान पहचान;संख्या केबल जो कर सकते हैं कैलिब्रेट किया जाना चाहिए: 1 से 20 तक; कैलिब्रेशन मानः प्राप्त संकेत और प्रेषित संकेत का वर्तमान प्रतिशत हैकैलिब्रेशन मूल्य के 75% से 135% के बीच, जो सफल पहचान की शर्तों में से एक है; दिशाः प्रेषक क्लैंप, रिसीवर क्लैंप और लोडिंग सिग्नल एक ही दिशा में होना चाहिए, जो सफल पहचान की शर्तों में से एक है। |
केबल पहचान पता लगाने की सीमा |
प्रत्यक्ष कनेक्शन विधिः लूप प्रतिरोध के साथ संकेतों की पहचान कर सकते हैं0Ω~8kΩ(आमतौर पर केबल की लंबाई तक पहुँच सकते हैं0~20किलोमीटर, मुख्य रूप से ग्राउंड रेसिस्टेंस और केबल रेसिस्टेंस द्वारा निर्धारित) युग्मन विधिः लूप प्रतिरोध के साथ संकेतों की पहचान कर सकती है0Ω से 1kΩ तक; (आमतौर पर केबल की लंबाई तक पहुँच सकते हैं0~6 सेमी (मुख्य रूप से ग्राउंडिंग प्रतिरोध और केबल प्रतिरोध द्वारा निर्धारित) |
| तरल क्रिस्टल | 4.3-इंच एलसीडीरंगीन स्क्रीन(उच्च चमक स्क्रीन),सूर्य के प्रकाश में दिखाई देता है |
| स्पर्श करना | हाँ, संक्षारक स्पर्श |
| कनेक्शन इंटरफ़ेस | प्रकार-सी यूएसबीबंदरगाह, विमानन सोकेट |
| कॉइल का आंतरिक व्यास | φ200mm (बड़ा व्यास आवश्यकता के अनुसार अनुकूलित किया जा सकता है) |
| कार्य तापमान और आर्द्रता | -10°C से 40°C;नीचे 80% आरएच |
| भंडारण तापमान और आर्द्रता | -10°C से 50°C; ≤95% आरएच,कोई संघनक नहीं |
| दबाव प्रतिरोध | AC2000V/rms (खोल के आगे और पीछे के छोरों से पहले) |
| सुरक्षा के लिए उपयुक्तनियमावली | IEC61010-1 CAT III 600V, IEC61010-031, IEC61326,प्रदूषण की डिग्री2 |
अपनी टीम के लिए XHGX507C में रुचि रखते हैं?वॉल्यूम मूल्य निर्धारण, तकनीकी डेटाशीट और कस्टम कॉन्फ़िगरेशन विकल्पों के लिए हमसे संपर्क करें।
प्रश्न: क्या XHGX507C निर्माण पूर्व उपयोगिता सर्वेक्षण और नियामक अनुपालन के लिए उपयुक्त है?
हाँ. XHGX507C विशेष रूप से निर्माण पूर्व उपयोगिता सर्वेक्षण के लिए डिजाइन किया गया है खुदाई, खाई, या दिशात्मक ड्रिलिंग से पहले आवश्यक है. Its ability to detect both energized (50Hz passive mode) and de-energized cables (transmitter modes) provides comprehensive underground utility mapping that supports regulatory compliance and helps prevent costly cable strikes.
प्रश्न: उपकरण कई ओवरलैपिंग उपयोगिताओं के साथ साइटों को कैसे संभालता है?
बहु-आवृत्ति संचालन, वर्तमान माप और दोहरी एंटीना मोड का संयोजन उपयोगिता भीड़ को हल करने के लिए कई रणनीतियाँ प्रदान करता है।विभिन्न आवृत्तियों पर सिग्नल प्रतिक्रियाओं की तुलना करके और वर्तमान स्तरों को मापकर, ऑपरेटर घनी भीड़ वाली भूमिगत गलियारों में भी व्यक्तिगत उपयोगिताओं को अलग कर सकते हैं। अंतिम मार्ग की पुष्टि के लिए ट्रॉफ मोड अतिरिक्त सटीकता प्रदान करता है।
प्रश्न: क्षेत्र सर्वेक्षणों से क्या दस्तावेज तैयार किए जा सकते हैं?
उपकरण का एलसीडी डिस्प्ले वास्तविक समय में गहराई और वर्तमान रीडिंग प्रदान करता है जिसे साइट योजनाओं पर मैन्युअल रूप से रिकॉर्ड किया जा सकता है।ऑपरेटर आमतौर पर स्प्रे पेंट के साथ केबल पथ और गहराई को चिह्नित करते हैं और फोटोग्राफ और लिखित रिकॉर्ड के साथ दस्तावेज खोजों को चिह्नित करते हैंजीआईएस मानचित्रण प्रणालियों के साथ एकीकरण के लिए जीपीएस सक्षम डेटा लॉगिंग सहायक उपकरण उपलब्ध हो सकते हैं।
प्रश्न: क्या यह पीवीसी या एचडीपीई जैसे गैर धातु पाइप का पता लगा सकता है?
सभी विद्युत चुम्बकीय प्रेरण आधारित लोकेटरों की तरह, XHGX507C धातु वस्तुओं को उनकी विद्युत चालकता से पता लगाता है। गैर-धातु पाइप (पीवीसी, एचडीपीई, कंक्रीट) का सीधे पता नहीं लगाया जा सकता है।हालांकि, यदि इन पाइपों में धातु के ट्रैसर तार होते हैं (आमतौर पर निर्माण के दौरान प्लास्टिक पाइपों के साथ स्थापित होते हैं), तो उपकरण ट्रैसर तार का पता लगा सकता है।एक पूरक प्रौद्योगिकी के रूप में ग्राउंड-पेनेट्रेटिंग रडार (जीपीआर) की आवश्यकता होगी।.
प्रश्न: क्या गारंटी और समर्थन प्रदान किया जाता है?
जीवन भर तकनीकी सहायता के साथ विनिर्माण दोषों के खिलाफ 12 महीने की मानक वारंटी। सीई और आईएसओ 9001:2015 प्रमाणित। पूर्ण किट में रिसीवर, ट्रांसमीटर, कनेक्शन केबल शामिल हैं,युग्मन क्लैंप, ग्राउंड रॉड, रिचार्जेबल बैटरी, चार्जर, यूजर मैनुअल और मजबूत ट्रांसपोर्ट केस। इंजीनियरिंग परामर्श फर्मों के लिए साइट पर प्रशिक्षण और विस्तारित वारंटी विकल्प उपलब्ध हैं।
