| उत्पत्ति के प्लेस: | शांक्सी |
| ब्रांड नाम: | XZH TEST |
| प्रमाणन: | CE/ISO |
| मॉडल संख्या: | XHSB505DS |
XHSB505DS इंटेलिजेंट केबल आइडेंटिफ़ायर एक अगली पीढ़ी का पेशेवर उपकरण है जो पीएसके (फेज शिफ्ट कीइंग) तकनीक को स्वचालित, त्रुटि-प्रूफ केबल पहचान के लिए सटीक एल्गोरिदम के साथ जोड़ता है। पारंपरिक एनालॉग पॉइंटर-आधारित पहचानकर्ताओं के विपरीत, XHSB505DS में एक 3.5-इंच कलर एलसीडी डिस्प्ले है जिसमें इंटेलिजेंट डिकोडिंग है जो स्वचालित रूप से सत्यापित करता है कि केबल लक्ष्य है या नहीं - सफल पहचान के लिए एक हरा टिक (√) या गैर-लक्ष्य केबल के लिए लाल-नारंगी क्रॉस (*) प्रदर्शित करता है। यह पारंपरिक पहचानकर्ताओं की विशिष्ट मैनुअल पॉइंटर व्याख्या की अस्पष्टता को समाप्त करता है।
बिजली केबल परीक्षण और कमीशनिंग इंजीनियरों के लिए डिज़ाइन किया गया है जो सटीकता और दक्षता की मांग करते हैं, XHSB505DS तीन उपकरणों को एक में एकीकृत करता है: एक लाइव केबल पहचानकर्ता, एक डी-एनर्जाइज़्ड केबल पहचानकर्ता, और एक एसी वोल्टेज/वर्तमान/आवृत्ति माप उपकरण। लचीला रोगोव्स्की कॉइल रिसीविंग क्लैंप 200 मिमी व्यास तक के केबल को समायोजित करता है, जिसमें अनियमित आकार के कंडक्टर भी शामिल हैं, जबकि मल्टी-फ़्रीक्वेंसी ट्रांसमिशन (625 हर्ट्ज, 1562 हर्ट्ज, 2500 हर्ट्ज, 10 किलोहर्ट्ज़) विभिन्न केबल प्रकारों और फ़ील्ड स्थितियों में विश्वसनीय सिग्नल डिटेक्शन सुनिश्चित करता है।
🔍 XHSB505DS को क्या अलग बनाता है: पारंपरिक केबल पहचानकर्ताओं के विपरीत, जिनके लिए ऑपरेटरों को मैन्युअल रूप से एनालॉग पॉइंटर स्विंग की व्याख्या करने की आवश्यकता होती है - फ़ील्ड स्थितियों के तहत त्रुटि के लिए प्रवण एक व्यक्तिपरक प्रक्रिया - XHSB505DS स्वचालित डिजिटल सत्यापन के लिए पीएसके तकनीक का उपयोग करता है। 3.5-इंच कलर एलसीडी एक स्पष्ट हरा टिक या लाल क्रॉस प्रदर्शित करता है, जिससे सभी अनुमान समाप्त हो जाते हैं। इसके अतिरिक्त, यह अपने वर्ग में एकमात्र केबल पहचानकर्ता है जो केबल पहचान को एसी वोल्टेज (0~600V), एसी करंट (0~5000A), और आवृत्ति माप के साथ जोड़ता है - इसे पेशेवर परीक्षण टीमों के लिए एक सच्चा मल्टी-फ़ंक्शन उपकरण बनाता है जिन्हें केवल केबल आईडी से अधिक की आवश्यकता होती है।
| पैरामीटर | विनिर्देश |
|---|---|

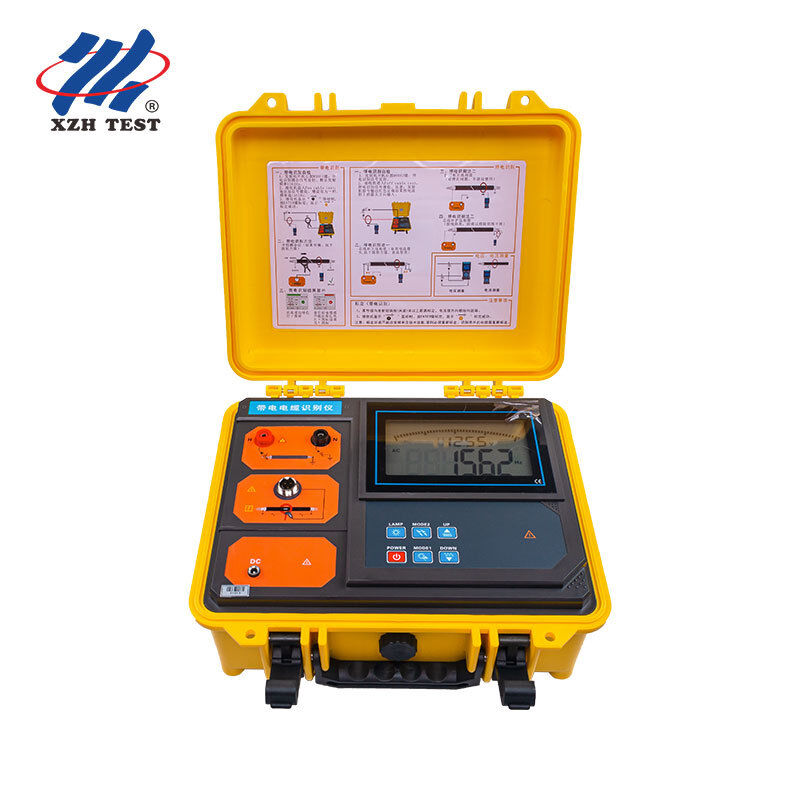

| बिजली की आपूर्ति | 11.1V बड़ी क्षमता वाली रिचार्जेबल लिथियम बैटरी, ~8 घंटे निरंतर संचालन |
| आउटपुट विधि | कैलिपर कपलिंग (लाइव); डायरेक्ट आउटपुट (पावर-ऑफ) |
| ट्रांसमिट फ़्रीक्वेंसी | 625 हर्ट्ज, 1562 हर्ट्ज, 2500 हर्ट्ज, 10 किलोहर्ट्ज़ (एरो की समायोज्य) |
| पल्स वोल्टेज | 500V (पावर-ऑफ पहचान मोड) |
| पल्स करंट | अधिकतम 5A (लूप प्रतिरोध पर निर्भर) |
| पल्स फ़्रीक्वेंसी / चौड़ाई | 1 बार/सेकंड / 2ms |
| डिस्प्ले | वास्तविक समय बैटरी वोल्टेज, सफेद बैकलाइट के साथ बड़ा एलसीडी |
| आयाम | 320 * 275 * 145 मिमी; केस ~200kg दबाव का सामना करता है |
| सुरक्षा | एसी 3700V/आरएमएस सहनशक्ति; आईईसी61326 (ईएमसी); आईईसी61010-1 (कैट III 300V, कैट IV 150V) |
| संचालन की स्थिति | -10℃ ~ 40℃; आर्द्रता <80% |
| पैरामीटर | विनिर्देश |
|---|---|
| कार्य | लाइव और डी-एनर्जाइज़्ड केबल आईडी; एसी वोल्टेज, करंट, फ़्रीक्वेंसी माप |
| डिस्प्ले | 3.5-इंच ट्रू कलर एलसीडी, कलर आइकन इंडिकेशन |
| बिजली की आपूर्ति | 7.4V रिचार्जेबल लिथियम बैटरी, यूएसबी चार्जिंग, ~6 घंटे रनटाइम |
| सिग्नल कैलिब्रेशन | हाँ - 75%~135% कैलिब्रेशन मान = मान्य आईडी स्थिति |
| दिशा पहचान | हाँ - सफल पहचान के लिए मिलान दिशा आवश्यक है |
| सत्यापन | हरा टिक (√) = लक्ष्य केबल; लाल-नारंगी क्रॉस (*) = गैर-लक्ष्य |
| एसी वोल्टेज रेंज | 0.00V ~ 600V (50 हर्ट्ज/60 हर्ट्ज), सटीकता ±2%±3dgt |
| एसी करंट रेंज | 0.00A ~ 5000A (50 हर्ट्ज/60 हर्ट्ज), सटीकता ±2%±3dgt |
| फ़्रीक्वेंसी रेंज | 45 हर्ट्ज ~ 70 हर्ट्ज, सटीकता ±2%±3dgt |
| लचीला करंट क्लैंप | रोगोव्स्की कॉइल, φ200mm आंतरिक व्यास, 2 मीटर लीड |
| डिटेक्शन रेट | ~1 बार/सेकंड गेन एडजस्टमेंट के साथ (10~100 एम्प्लीट्यूड बार) |
| पावर-ऑफ आईडी रेंज | लूप प्रतिरोध 0Ω~10kΩ (10 किमी तक केबल, ग्राउंडिंग पर निर्भर) |
| लाइव आईडी रेंज | लूप प्रतिरोध 0Ω~200Ω (5 किमी तक केबल, ग्राउंडिंग पर निर्भर) |
| सुरक्षा | आईईसी61010-1 कैट III 600V; आईईसी61010-031; आईईसी61326; प्रदूषण डिग्री 2 |
| संचालन की स्थिति | -10℃ ~ 40℃; आर्द्रता <80% |
लाइव केबल पहचान (कैलिपर कपलिंग विधि): ट्रांसमीटर चयनित फ़्रीक्वेंसी (625 हर्ट्ज ~ 10 किलोहर्ट्ज़) पर एक कंपोजिट पल्स करंट सिग्नल को ट्रांसमिटिंग क्लैंप के माध्यम से लक्ष्य तीन-कोर आर्मर्ड केबल पर जोड़ता है। पल्स करंट केबल के चारों ओर एक दिशात्मक विद्युत चुम्बकीय क्षेत्र उत्पन्न करता है, जिसे लचीले रोगोव्स्की कॉइल द्वारा पता लगाया जाता है और रिसीवर के पीएसके एल्गोरिथम द्वारा डिकोड किया जाता है। रिसीवर का इंटेलिजेंट प्रोसेसर हरे टिक पुष्टिकरण को प्रदर्शित करने से पहले सिग्नल कैलिब्रेशन (ट्रांसमिटेड मान का 75%~135%), दिशा स्थिरता और फ़्रीक्वेंसी मैच को सत्यापित करता है।
डी-एनर्जाइज़्ड केबल पहचान (डायरेक्ट कनेक्शन विधि): ट्रांसमीटर टेस्ट लीड्स के माध्यम से सीधे केबल कोर में 500V पल्स-एन्कोडेड करंट सिग्नल आउटपुट करता है। एन्कोडेड करंट केबल की लंबाई के साथ एक विद्युत चुम्बकीय क्षेत्र उत्पन्न करता है। रिसीवर का लचीला कॉइल इंटेलिजेंट पीएसके एल्गोरिथम के माध्यम से लक्ष्य केबल का पता लगाता है, डिकोड करता है और पहचानता है, जिसके परिणाम कलर एलसीडी पर स्पष्ट रूप से प्रदर्शित होते हैं।
⚠️ महत्वपूर्ण सुरक्षा नोट्स:
पावर-ऑफ पहचान: लाइव केबल से कनेक्ट करना सख्त वर्जित है। लाइव पहचान: केवल तीन-कोर आर्मर्ड केबल पर लागू। ट्रांसमिटिंग और रिसीविंग क्लैंप को मिक्स न करें। इनपुट सिग्नल दिशा सुसंगत होनी चाहिए। कपलिंग विधि के लिए दोनों सिरों पर केबल शीथ अच्छी तरह से ग्राउंडेड होनी चाहिए।
XZH TEST दुनिया भर में बिजली उपयोगिताओं, विद्युत ठेकेदारों और औद्योगिक ग्राहकों के लिए केबल परीक्षण, दोष पहचान और नैदानिक समाधानों में विशेषज्ञता वाला एक पेशेवर निर्माता है। इंटेलिजेंट केबल पहचानकर्ताओं, फॉल्ट लोकेटरों और डायग्नोस्टिक सिस्टम सहित एक व्यापक उत्पाद लाइन के साथ, XZH TEST सबसे अधिक मांग वाले पेशेवर अनुप्रयोगों के लिए डिज़ाइन किए गए विश्वसनीय, अभिनव फ़ील्ड उपकरण प्रदान करता है।
अपनी केबल पहचान और रखरखाव आवश्यकताओं के अनुरूप एक अनुकूलित समाधान के लिए आज ही हमसे संपर्क करें।
