XHSB505DS
I. विवरण
XHSB505DS लाइव केबल पहचान उपकरण, जिसे केबल पहचान उपकरण, मल्टी-फंक्शन केबल पहचान उपकरण और इंटेलिजेंट केबल पहचान उपकरण के रूप में भी जाना जाता है, बिजली केबल इंजीनियरों और केबल श्रमिकों के लिए केबल पहचान की तकनीकी समस्याओं को हल करने के लिए डिज़ाइन किया गया है। उपयोगकर्ता उपकरण के माध्यम से कई केबलों में से लक्ष्य केबल की सटीक पहचान कर सकता है, ताकि लाइव केबलों को गलती से काटने और गंभीर दुर्घटनाओं का कारण बनने से बचा जा सके। केबल पहचान केबल के दोनों सिरों पर ऑपरेशन से शुरू होती है। केबल के दोनों सिरों पर डबल नंबरिंग सटीक होनी चाहिए। यह उपकरण सटीक एल्गोरिदम के साथ संयुक्त PSK तकनीक के साथ डिज़ाइन किया गया है। ऑन-साइट कर्मचारियों की स्मृति कितनी भी विश्वसनीय क्यों न हो, यह पेशेवर उपकरणों की पहचान का स्थान नहीं ले सकती है। इस उत्पाद में लाइव केबल पहचान, पावर फेल केबल पहचान, एसी करंट टेस्ट और एसी वोल्टेज टेस्ट के कार्य भी हैं। यह एक ट्रांसमीटर, एक ट्रांसमिटिंग करंट क्लैंप, एक रिसीवर और एक रिसीविंग फ्लेक्सिबल करंट क्लैंप से बना है।

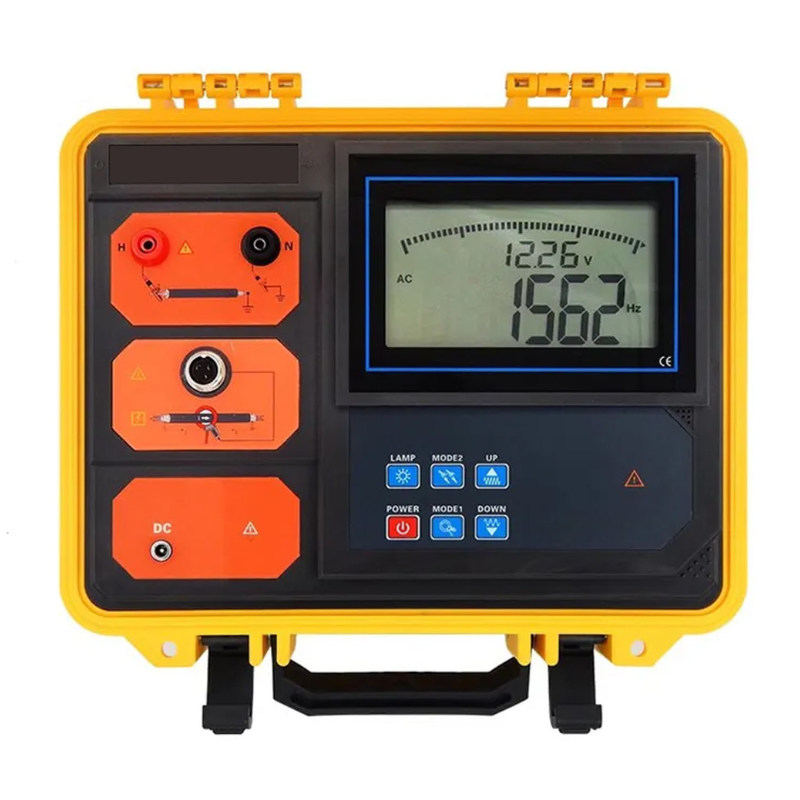

ट्रांसमीटर:यह लाइव केबल और पावर-ऑफ केबल की पहचान के दौरान लक्ष्य केबल को सिग्नल प्रसारित करता है। अंतर्निहित उच्च-प्रदर्शन रिचार्जेबल लिथियम बैटरी, स्वचालित प्रतिबाधा मिलान, और स्वचालित सुरक्षा। ट्रांसमीटर एक एकीकृत विशेष टूलबॉक्स डिज़ाइन को अपनाता है, पॉलीप्रोपाइलीन प्लास्टिक को कच्चे माल के रूप में उपयोग करता है, और एक बार इंजेक्शन मोल्डिंग के लिए नए कंपोजिट फिलर्स जोड़ता है। इसमें कम घनत्व, शक्ति, कठोरता, कठोरता, घर्षण प्रतिरोध, गर्मी प्रतिरोध और इन्सुलेशन प्रदर्शन है। कैबिनेट लगभग 200 किग्रा का दबाव झेल सकता है, होस्ट का बड़ा एलसीडी वास्तविक समय में शेष बैटरी पावर प्रदर्शित करता है, सफेद बैकलाइट, और उत्सर्जन सिग्नल का गतिशील संकेत, जो एक नज़र में स्पष्ट है।
ट्रांसमिटिंग क्लैंप:जब लाइव केबल की पहचान की जाती है, तो ट्रांसमिटिंग क्लैंप ट्रांसमीटर से लक्ष्य केबल तक सिग्नल को युग्मित करता है। जबड़े का आकार Φ120mm है। ट्रांसमिटिंग क्लैंप में दिशात्मकता होती है। ट्रांसमिटिंग सिग्नल ट्रांसमिटिंग क्लैंप पर तीर द्वारा इंगित दिशा से प्रवाहित होता है।
लाइव पहचान के दौरान:आउटपुट पल्स करंट को युग्मित करने के लिए कैलिपर्स का उपयोग करें, चार आवृत्तियों का उत्सर्जन करें: 625Hz, 1562Hz, 2500Hz, 10kHz, ट्रांसमीटर के माध्यम से लक्ष्य केबल (लक्ष्य केबल एक तीन-कोर बख्तरबंद केबल है) को युग्मित करें, और केबल कोर में कंपोजिट पल्स इंजेक्ट करें। वर्तमान सिग्नल, पल्स करंट लक्ष्य केबल के चारों ओर एक विद्युत चुम्बकीय क्षेत्र उत्पन्न करता है जिसे रिसीवर और फ्लेक्सिबल करंट क्लैंप द्वारा पता लगाया और पहचाना जा सकता है; क्योंकि पल्स करंट दिशात्मक होता है, इसलिए पता लगाना भी दिशात्मक होता है।
जब पावर फेल पहचान:सीधे जुड़े आउटपुट पल्स करंट का उपयोग केबल कोर में पल्स एन्कोडिंग करंट सिग्नल इंजेक्ट करने के लिए किया जाता है। यह करंट लक्ष्य केबल के चारों ओर एक विद्युत चुम्बकीय क्षेत्र उत्पन्न करता है जिसे रिसीवर और फ्लेक्सिबल करंट क्लैंप द्वारा पता लगाया, डीकोड और पहचाना जा सकता है; क्योंकि करंट दिशात्मक होता है, इसलिए पता लगाना भी दिशात्मक होता है।
रिसीवर:यह एक हैंडहेल्ड डिवाइस है, 3.5-इंच कलर एलसीडी स्क्रीन, अंतर्निहित हाई-स्पीड माइक्रोप्रोसेसर, सटीक एल्गोरिदम के साथ मिलकर, ट्रांसमीटर के पल्स कोड करंट सिग्नल की पहचान और डीकोड करता है, और इसमें सिग्नल स्ट्रेंथ कैलिब्रेशन फ़ंक्शन होता है जो सिग्नल स्ट्रेंथ और डिटेक्शन परिणाम प्रदर्शित करता है। उत्कृष्ट और सहज; कलर स्केल बार का गतिशील प्रदर्शन, एक नज़र में स्पष्ट, सफल केबल पहचान चेक मार्क, गैर-लक्ष्य केबल चेक मार्क, जल्दी से और स्वचालित रूप से लक्ष्य केबल की पहचान कर सकता है। साथ ही, परीक्षण योग्य वोल्टेज रेंज AC 0.00V~600V (50Hz/60Hz) है, मापने योग्य एसी करंट रेंज AC 0.00A~5000A (50Hz/60Hz) है, और मापने योग्य करंट फ्रीक्वेंसी 45Hz~70Hz है।
फ्लेक्सिबल करंट क्लैंप:यह एक रॉकवेल कॉइल है जिसमें उत्कृष्ट क्षणिक ट्रैकिंग क्षमता है, ट्रांसमीटर द्वारा उत्पन्न पल्स कोड करंट की जल्दी से पहचान कर सकता है, और मोटी केबलों या अनियमित आकार के कंडक्टरों के लिए उपयुक्त है। जबड़े का आंतरिक व्यास लगभग 200 मिमी है, और यह Φ200 मिमी से नीचे के केबलों को क्लैंप कर सकता है, परीक्षण किए गए सर्किट को डिस्कनेक्ट किए बिना, गैर-संपर्क माप, सुरक्षित और तेज।
विशेष नोट:इस केबल पहचान उपकरण में लाइव केबल पहचान और पावर फेल केबल पहचान दोनों कार्य हैं। जब पावर फेल केबल पहचान की जाती है, तो लाइव केबल से कनेक्ट करना सख्त वर्जित है। लाइव केबल पहचान केवल तीन-कोर बख्तरबंद केबल पर लागू होती है। पहचान करते समय, ट्रांसमिटिंग क्लैंप और रिसीविंग क्लैंप को मिलाया नहीं जा सकता है, और इनपुट सिग्नल की दिशा सुसंगत होनी चाहिए।
II. तकनीकी विनिर्देश
| प्रभाव | आधारभूत | कार्य | टिप्पणी |
| परिवेश का तापमान | 23℃±1℃ | -20℃~50℃,≤95%RH, कोई संघनन नहीं | / |
| पर्यावरणीय आर्द्रता | 40%～60% | ＜80% | / |
| मापा गया वोल्टेज और करंट आवृत्ति | 50Hz±1Hz | 45Hz~70Hz | वोल्टेज और करंट का परीक्षण करते समय |
| रिसीवर कार्य वोल्टेज | 7.4V±0.5V | 7.4V±1V | / |
| ट्रांसमीटर ऑपरेटिंग वोल्टेज | 11.1V±0.5V | 11.1V±1.5V | / |
| बाहरी विद्युत क्षेत्र, चुंबकीय क्षेत्र | बचा जाना चाहिए | ||
| परीक्षण के तहत केबल का स्थान | परीक्षण के तहत केबल फ्लेक्सिबल करंट क्लैंप के अनुमानित ज्यामितीय केंद्र पर है | ||
| रेटेड करंट | एक कंपोजिट पल्स फ्रीक्वेंसी करंट सिग्नल प्रसारित करें, शेष बैटरी वोल्टेज प्रदर्शित करें, और ट्रांसमिशन स्थिति को गतिशील रूप से इंगित करें |
| बिजली की आपूर्ति11.1V बड़ी क्षमता वाली रिचार्जेबल लिथियम बैटरी, पूरी तरह से चार्ज और लगभग 8 घंटे तक लगातार काम करती है | आउटपुट विधि |
| पावर-ऑन पहचान के दौरान कैलिपर कपलिंग; पावर-ऑफ पहचान के दौरान डायरेक्ट आउटपुटट्रांसमिट फ्रीक्वेंसी | 625Hz, 1562Hz, 2500Hz, 10KHz (जब विद्युतीकृत पहचान की जाती है), ट्रांसमिशन फ्रीक्वेंसी को समायोजित करने के लिए ऊपर और नीचे तीर कुंजियों को दबाएं |
| पल्स वोल्टेज | 500V (जब पावर फेल की पहचान की जाती है) |
| पल्स करंट | अधिकतम 5A (लूप प्रतिरोध के आकार पर निर्भर करता है) |
| पल्स फ्रीक्वेंसी | 1 बार/सेकंड |
| पल्स चौड़ाई | 2ms |
| लॉन्च क्लैंप आंतरिक व्यास | φ120mm |
| लॉन्चिंग क्लैंप तार की लंबाई | 2m |
| लॉन्च क्लैंप का आकार | लंबाई, चौड़ाई और मोटाई 300mm×175mm×50mm |
| डिस्प्ले मोड | बड़ा एलसीडी वास्तविक समय में शेष बैटरी वोल्टेज प्रदर्शित करता है, बैकलाइट के साथ |
| लॉन्चिंग क्लैंप तार की लंबाई | 2m |
| ग्राउंड पिन का आकार | लंबाई, चौड़ाई और मोटाई 225mm×100mm×10mm |
| ट्रांसमीटर का आकार | 320mm×275mm×145mm |
| लॉन्च क्लैंप का आकार | लंबाई, चौड़ाई और मोटाई 300mm×175mm×50mm |
| डिस्प्ले मोड | बड़ा एलसीडी वास्तविक समय में शेष बैटरी वोल्टेज प्रदर्शित करता है, बैकलाइट के साथ |
| कैलिब्रेशन के बाद, परीक्षण आवृत्ति और आवर्धन को बदला नहीं जा सकता है, अन्यथा इसे फिर से कैलिब्रेट करने की आवश्यकता होगी; विभिन्न केबलों का परीक्षण करते समय विभिन्न केबलों को फिर से कैलिब्रेट करने की आवश्यकता होती है | लंबाई और चौड़ाई 128mm×75mm; डिस्प्ले क्षेत्र 124mm×67mm |
| पैकेज का आकार | लंबाई, चौड़ाई और ऊंचाई 400mm×245mm×335mm |
| ऑपरेटिंग तापमान | -10℃～40℃ |
| भंडारण की स्थिति | -20℃~50℃,≤95%RH, कोई संघनन नहीं |
| बैटरी पावर | जब बैटरी वोल्टेज 9.65V से कम होता है, तो बैटरी वोल्टेज कम आइकन प्रदर्शित होता है ताकि आपको बैटरी चार्ज करने की याद दिलाई जा सके; जब बैटरी वोल्टेज 9.5V से कम होता है, तो डिवाइस स्वचालित रूप से बंद हो जाता है |
| बैटरी वोल्टेज | -10℃～40℃ |
| भंडारण की स्थिति | -20℃~50℃,≤95%RH, कोई संघनन नहीं |
| बैटरी पावर | जब बैटरी वोल्टेज 9.65V से कम होता है, तो बैटरी वोल्टेज कम आइकन प्रदर्शित होता है ताकि आपको बैटरी चार्ज करने की याद दिलाई जा सके; जब बैटरी वोल्टेज 9.5V से कम होता है, तो डिवाइस स्वचालित रूप से बंद हो जाता है |
| चार्जर12.6V डीसी चार्जर | चार्जिंग पोर्ट |
| गोल चार्जिंग पोर्ट, डीसी लोगोसंपीड़ित | ट्रांसमीटर एक एकीकृत विशेष टूलबॉक्स डिज़ाइन को अपनाता है, और बॉक्स लगभग 200 किग्रा का दबाव झेल सकता है |
| भंडारण तापमान और आर्द्रता | AC 3700V/rms (उपकरण बॉक्स के ऊपर और नीचे के बीच) |
| विद्युत चुम्बकीय गुण | IEC61326(EMC) |
| रिसीवर विनिर्देश | |
|
कार्य |
लाइव केबल पहचान, पावर फेल केबल पहचान; एसी वोल्टेज, करंट, आवृत्ति माप |
| बिजली की आपूर्ति |
| रेटेड करंट | लगभग 300mA अधिकतम |
| डिस्प्ले मोड | 3.5 इंच ट्रू कलर एलसीडी स्क्रीन डिस्प्ले, कलर आइकन इंडिकेशन |
| सिग्नल कैलिब्रेशन | हाँ, ट्रांसमिटेड सिग्नल को कैलिब्रेट करें। प्राप्त सिग्नल और ट्रांसमिटेड सिग्नल के बीच वर्तमान प्रतिशत कैलिब्रेशन मान के 75% और 135% के बीच है, जो सफल पहचान की शर्तों में से एक है |
| कैलिब्रेशन के बाद, परीक्षण आवृत्ति और आवर्धन को बदला नहीं जा सकता है, अन्यथा इसे फिर से कैलिब्रेट करने की आवश्यकता होगी; विभिन्न केबलों का परीक्षण करते समय विभिन्न केबलों को फिर से कैलिब्रेट करने की आवश्यकता होती है | दिशा पहचान |
| हाँ, ट्रांसमिटिंग क्लैंप, रिसीविंग क्लैंप और लोडिंग सिग्नल एक ही दिशा में होने चाहिए, जो सफल पहचान की शर्तों में से एक है | केबल पहचान सफल |
| हरा टिक आइकन इंगित करता है (√) | |
| गैर-लक्ष्य केबल | लाल-नारंगी पार किया हुआ आइकन इंगित करता है (×) |
| रिसीवर का आकार | लंबाई, चौड़ाई और मोटाई 207mm×101mm×45mm |
| फ्लेक्सिबल करंट क्लैंप | लंबाई लगभग 630mm है, तार व्यास 6 mm या 12.5mm है |
| कॉइल आंतरिक व्यास | φ200mm (बड़ा व्यास आवश्यकतानुसार अनुकूलित किया जा सकता है) |
| लीड की लंबाई | फ्लेक्सिबल करंट क्लैंप लीड की लंबाई: 2m |
| वोल्टेज टेस्ट लाइन | 1 मीटर लंबी (प्रत्येक लाल और काले रंग की 1) |
| परीक्षण का दायरा | पावर फेल पहचान: कॉइल 0Ω～10kΩ के लूप प्रतिरोध वाले पल्स सिग्नल का पता लगा सकता है; जब डिटेक्शन लूप प्रतिरोध 10kΩ होता है, तो ट्रांसमीटर बैटरी को 11V से ऊपर होने की गारंटी दी जानी चाहिए (आमतौर पर यह 0-10 किलोमीटर की केबल लंबाई तक पहुंच सकता है, मुख्य रूप से ग्राउंडिंग प्रतिरोध और तार केबल प्रतिरोध पर निर्भर करता है) |
| लाइव पहचान: कॉइल 0Ω～200Ω के लूप प्रतिरोध वाले पल्स सिग्नल का पता लगा सकता है; जब डिटेक्शन लूप प्रतिरोध 200Ω होता है, तो ट्रांसमीटर बैटरी को 11V से ऊपर होने की गारंटी दी जानी चाहिए (आमतौर पर यह 0-5 किलोमीटर की केबल लंबाई तक पहुंच सकता है, मुख्य रूप से ग्राउंडिंग प्रतिरोध और तार केबल प्रतिरोध पर निर्भर करता है) | मापने की सीमा |
| एसी वोल्टेज : 0.00V～600V(50Hz/60Hz) | एसी करंट:: 0.00A～5000A(50Hz/60Hz) |
| करंट फ्रीक्वेंसी : 45Hz~70Hz | |
| सटीकता | एसी वोल्टेज :±2%±3dgt |
| एसी करंट :±2%±3dgt | |
| करंट फ्रीक्वेंसी :±2%±3dgt | |
| पहचान सिग्नल | कलर सिग्नल एम्प्लीट्यूड और डिजिटल डिस्प्ले |
| डिटेक्शन रेट | |
| लगभग 1 बार/सेकंड | |
| गेन एडजस्टमेंट | टेस्ट इंटरफ़ेस में, सिग्नल आवर्धन को समायोजित करने के लिए बाएं और दाएं तीर कुंजियों को दबाएं, सिग्नल एम्प्लीट्यूड बार 10~100 पर है, सबसे अच्छा |
| बैकलाइट नियंत्रण | बूट फ़ंक्शन चयन इंटरफ़ेस में, एलसीडी बैकलाइट की चमक को समायोजित करने के लिए ऊपर और नीचे तीर कुंजियों को दबाएं |
| स्वचालित शट-डाउन | पावर ऑन होने के लगभग 30 मिनट बाद, बैटरी की खपत को कम करने के लिए मीटर स्वचालित रूप से बंद हो जाएगा |
| बैटरी वोल्टेज | जब बैटरी वोल्टेज 6.5V से कम होता है, तो बैटरी वोल्टेज कम आइकन प्रदर्शित होता है, जो बैटरी चार्ज करने की याद दिलाता है |
| चार्जर | 9V डीसी चार्जर |
| चार्जिंग पोर्ट | यूएसबी चार्जिंग पोर्ट |
| कार्य तापमान और आर्द्रता | -10℃～40℃; 80%Rh से नीचे |
| भंडारण तापमान और आर्द्रता | -10℃~50℃,≤95%RH, कोई संघनन नहीं |
| वोल्टेज सहन करें | AC2000V/rms (आवास के सामने और पीछे के सिरों के बीच) |
| सुरक्षा नियमों के लिए उपयुक्त | IEC61010-1 CAT Ⅱ 600V, IEC61010-031, IEC61326, प्रदूषण डिग्री 2 |
